Come installare correttamente un misuratore di livello radar?

I misuratori di livello radar sono essenziali per la misurazione di livello senza contatto in settori quali il trattamento delle acque, la lavorazione chimica e l"estrazione mineraria. Ma un"installazione non corretta può portare a letture instabili, perdita di segnale o misurazioni imprecise. Allora, qual è il modo corretto di installare un misuratore di livello radar come l"HYM503? Questa guida ti guida attraverso i passaggi chiave e le migliori pratiche.

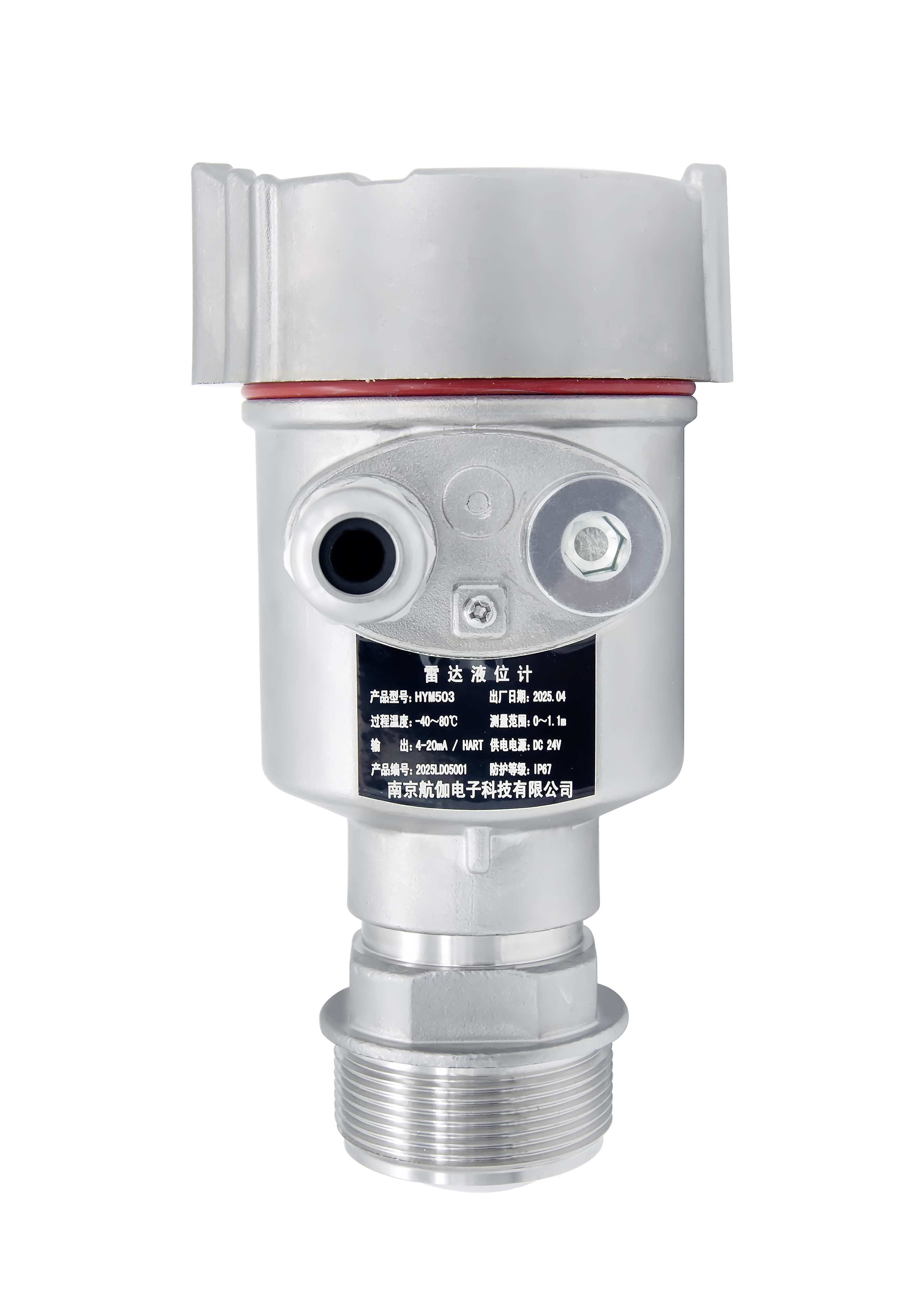

Perché scegliere il misuratore di livello radar HYM503?

L"HYM503 utilizza la tecnologia a onda continua modulata in frequenza (FMCW) per la misurazione del livello senza contatto ad alta precisione. Le caratteristiche principali includono:

• Ampio campo di misura – fino a 120 metri

• Elevata precisione – ±2 mm (per una portata di 30 m)

• Molteplici opzioni di antenna: PTFE, SS304 con PTFE, adatte per ambienti corrosivi e ad alta temperatura

• Uscite flessibili: 4‑20 mA, HART, Modbus

• Forte adattabilità: funziona con polvere, grumi, polveri e liquidi

• Protezione IP66: robusto per ambienti esterni e difficili

• Configurazione semplice: tramite tasti integrati, palmare HART o software per PC

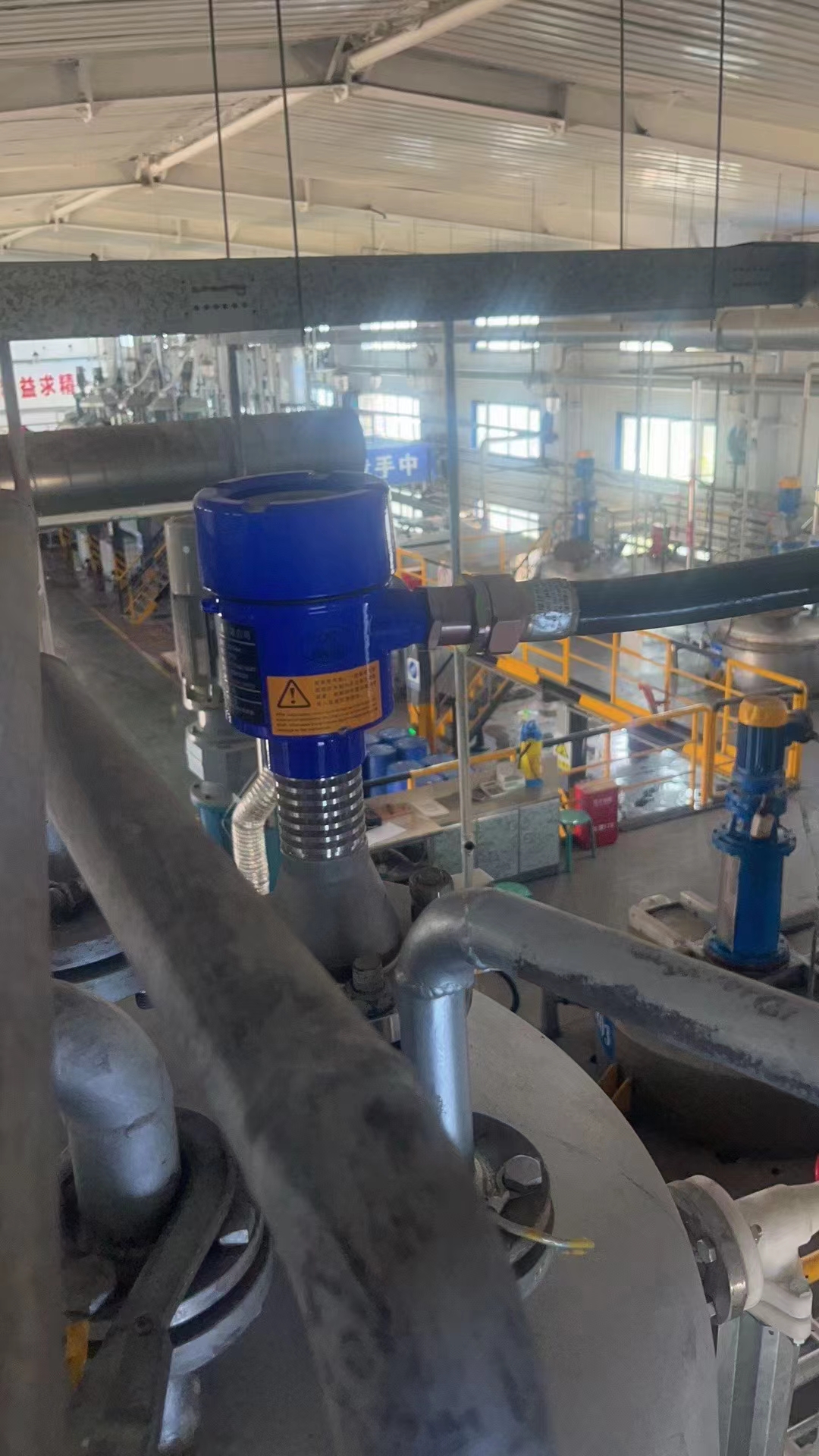

Guida all"installazione passo dopo passo

1. Selezionare la giusta posizione di installazione

• Evitare ostacoli: il raggio dell"antenna deve avere un percorso libero verso la superficie misurata. Evitare installazioni vicino a pareti del serbatoio, scale o strutture interne.

• Evitare flussi di riempimento: non installare il misuratore direttamente sopra l"ingresso del materiale. Il materiale in caduta può causare false riflessioni ed errori di misurazione.

• Per serbatoi conici: posizionare il misuratore in modo che il raggio colpisca direttamente il fondo del serbatoio. L"installazione decentrata può causare letture imprecise a livelli bassi.

• Per pozzi di calma o tubi di bypass: sono consigliati per superfici turbolente o schiuma, poiché forniscono una superficie riflettente stabile.

2. Scegli il tipo di antenna giusto

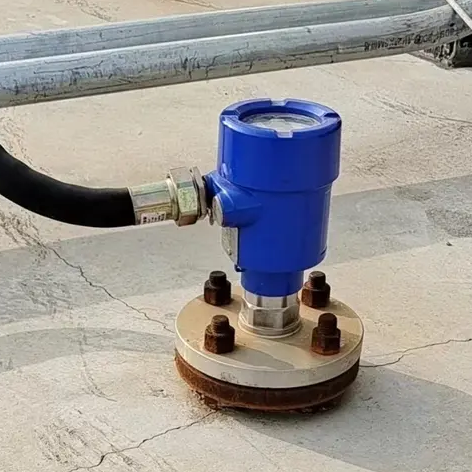

L"HYM503 supporta connessioni filettate, con staffa o flangiate: seleziona il metodo di montaggio appropriato in base al design del tuo serbatoio.

3. Orientamento di montaggio

• Montaggio verticale: installare lo strumento con l"antenna rivolta verso il basso. L"angolo del fascio è ±4° (o più stretto per antenne più grandi). L"installazione inclinata può causare la deflessione del segnale.

• Spazio libero: garantire uno spazio sufficiente tra l"antenna e il livello massimo del materiale per evitare contatti o rivestimenti.

• Per i serbatoi di plastica: potrebbero essere necessarie piastre metalliche o pozzetti di calma per migliorare la riflessione del segnale se il mezzo ha una costante dielettrica bassa.

4. Collegamento elettrico

• Alimentazione – 18‑36 V CC. Utilizzare un alimentatore regolato per un funzionamento stabile.

• Cablaggio di uscita: collega 4‑20 mA, HART o Modbus in base al sistema di controllo.

• Schermatura del cavo: utilizzare cavi schermati a doppino intrecciato per le linee di segnale. Collegare lo schermo a terra ad un"estremità.

• Pressacavi: garantiscono una tenuta adeguata per mantenere la protezione IP66.

5. Configurazione e impostazione

• Impostazione dei parametri: utilizzare i tasti integrati per impostare il campo di misura, la modalità di uscita e il tipo di applicazione.

• Comunicazione HART: per la configurazione remota, utilizzare un palmare HART o un software per PC.

• Funzione di apprendimento: l"HYM503 include una funzione di apprendimento per escludere le onde di interferenza e adattarsi ad ambienti di serbatoi complessi.

6. Messa in servizio

• Controllare l"intensità del segnale: dopo l"installazione, verificare la qualità del segnale e la curva dell"eco.

• Se necessario, regola le impostazioni: se vengono rilevati falsi echi, regola la soglia o utilizza la funzione di apprendimento per filtrarli.

• Verifica la misurazione: confronta il livello visualizzato con la misurazione manuale o con un sensore di riferimento.

Errori comuni da evitare

Considerazioni finali

L"installazione di un misuratore di livello radar come l"HYM503 richiede un"attenzione particolare alla posizione, alla selezione dell"antenna, al percorso del raggio e ai collegamenti elettrici. Il rispetto di queste linee guida garantisce una misurazione del livello accurata e affidabile e stabilità a lungo termine. Se hai bisogno di aiuto per selezionare il tipo di antenna o il metodo di installazione corretto per il tuo serbatoio, contattaci per ricevere supporto tecnico gratuito.

Hai bisogno di un misuratore di livello radar affidabile per il tuo prossimo progetto? Controlla le specifiche HYM503 o richiedi un preventivo oggi stesso.

Riepilogo: questa guida fornisce istruzioni passo passo per l"installazione del misuratore di livello radar HYM503, coprendo la selezione della posizione, la scelta dell"antenna, l"orientamento di montaggio, il cablaggio, la configurazione e la messa in servizio. Evidenzia errori comuni come posizionamento errato o percorsi del segnale bloccati e include un esempio di applicazione reale. Una corretta installazione garantisce una misurazione del livello accurata e stabile in ambienti industriali difficili.
