I trasmettitori di pressione differenziale sono essenziali per misurare il flusso, il livello e la pressione di liquidi, gas o vapore in settori quali quello petrolifero, chimico, energetico e dell'acciaio. Ma un'installazione non corretta può portare a letture imprecise, derive o addirittura danni alle apparecchiature. Allora, qual è il modo corretto di installare un trasmettitore di pressione differenziale ad alte prestazioni come il trasmettitore di pressione differenziale in silicio monocristallino HPM82 ? Questa guida ti guida attraverso i passaggi chiave e le migliori pratiche
L"HPM82 utilizza un sensore in silicio monocristallino basato su MEMS con compensazione intelligente della pressione statica e della temperatura. I principali vantaggi includono:
Ampio intervallo: da –1 kPa a 1 kPa (S1) o da –6 kPa a 6 kPa (S2), con un rapporto di turndown di 3:1.
Elevata precisione: ±0,1% per TD 1:1, ±0,1% × TD per un turndown più elevato.
Costruzione robusta: alloggiamento in lega di alluminio IP66, molteplici materiali resistenti alla corrosione (316L, Hastelloy C, tantalio, diaframma placcato oro).
Uscita flessibile: 4‑20 mA con protocollo HART.
Opzioni antideflagranti: Ex db IIC T4…T6 e Ex ia II CT6.
Facile da usare: display LCD retroilluminato a 5 cifre, tre pulsanti locali per la regolazione in loco.
Scegliere una posizione lontana da vibrazioni, calore diretto e fumi corrosivi.
Temperatura ambiente per uso generale: da –40 a 85°C (per riempimento di olio fluorocarburico: da –10 a 60°C).
Assicurarsi che il trasmettitore sia facilmente accessibile per la manutenzione e la lettura del display.
L"HPM82 può essere montato verticalmente o orizzontalmente utilizzando la staffa da 2 pollici in dotazione (supporto per tablet o ad angolo retto).
Per la misurazione del flusso di liquidi, gas o vapore: montare il trasmettitore sotto l"orifizio o l"elemento di flusso per mantenere le linee di impulso inondate di liquido ed evitare bolle di gas.

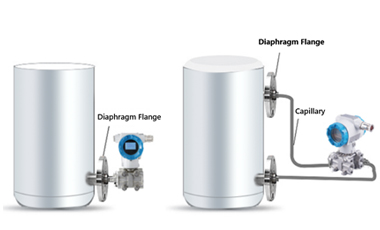

Per la misurazione del livello (serbatoio aperto): montare il lato di bassa pressione con scarico nell"atmosfera, il lato di alta pressione collegato al fondo del serbatoio.
Per la misurazione del livello (serbatoio chiuso): collegare sia il lato di alta che quello di bassa pressione. Utilizzare contenitori per la condensa per il servizio a vapore.
Mantenere le linee d"impulso quanto più corte possibile, con una pendenza di almeno 1:10 verso il basso dalle prese di processo al trasmettitore.
Utilizzare lo stesso diametro e lunghezza sia per il lato di alta che per quello di bassa pressione per ridurre al minimo gli errori differenziali.
Installare valvole di isolamento (ad esempio collettori a tre o cinque valvole) per consentire la regolazione dello zero e la rimozione del trasmettitore senza arrestare il processo.
Utilizzare un cavo a doppino intrecciato schermato. Collegare lo schermo a terra solo ad un"estremità.
Per la comunicazione HART, garantire una resistenza di carico di almeno 250 Ω nel circuito.
Alimentazione: CC 10,5–45 V per servizio generale; DC 10,5–26 V per versioni a sicurezza intrinseca/antideflagrante.
Ingresso cavo: filettatura femmina M20×1,5. Utilizzare pressacavi antideflagranti per aree pericolose.
Dopo l"installazione e prima della pressurizzazione, sfiatare entrambe le porte di pressione nell"atmosfera (per il manometro DP) e regolare lo zero utilizzando i tre pulsanti locali o un comunicatore HART.
Lo zero e l"intervallo possono essere migrati entro ±20% dell"intervallo massimo utilizzando il software di configurazione o il terminale portatile.
Il protocollo HART consente la regolazione remota dello zero/span e la selezione dell"uscita radice quadrata per la misurazione del flusso.
Aprire lentamente le valvole di isolamento. Non aprire mai improvvisamente le valvole del lato alto e basso: utilizzare prima la valvola di equalizzazione.
Verificare la presenza di perdite su tutte le connessioni.
Monitorare il display LCD per letture stabili. Per le applicazioni di flusso, abilitare l"output della radice quadrata se non è già impostato.
Errore | Conseguenza | Soluzione |
|---|---|---|
Montaggio del trasmettitore sopra il processo per gas umido/vapore | La condensa fuoriesce causando errori di misurazione | Montare sotto o utilizzare contenitori per la condensa |
Utilizzo di linee d"impulso di diversa lunghezza | Errori di pressione statica | Mantieni entrambe le linee identiche |
Dimenticare di aprire la valvola di equalizzazione prima di rimuovere il trasmettitore | Danni da sovrapressione al sensore | Seguire sempre la procedura del collettore a tre valvole |
Non mettere a terra lo schermo | Rumore e letture instabili | Scudo di terra ad un"estremità |
Pressione statica superiore al valore nominale (16 MPa per HPM82) | Danni permanenti al sensore | Controllare la pressione di processo prima dell"installazione |
La corretta installazione di un trasmettitore di pressione differenziale in silicio monocristallino come l"HPM82 garantisce prestazioni affidabili, stabilità a lungo termine e funzionamento sicuro. Seguire le linee guida del produttore, rispettare le condizioni del processo e utilizzare sempre i materiali corretti per i supporti. Se hai bisogno di aiuto per selezionare il materiale della membrana o l"olio di riempimento giusto per la tua applicazione specifica, contattaci: saremo lieti di aiutarti.
