Una pressione precisa è importante più di quanto la maggior parte delle persone creda. Un manometro guasto può arrestare rapidamente il sistema.
Qui scoprirai manometri industriali per gas, liquidi e vapore, dal processo generale all'uso idraulico e per caldaie.
In questa pagina ti aiutiamo a scegliere la gamma, il collegamento e il tipo di manometro più adatti affinché la tua attrezzatura funzioni in modo sicuro e affidabile.

Cos'è un manometro?

Definizione e principio di funzionamento del manometro

Un manometro è uno strumento semplice che mostra la forza con cui un gas, un liquido o un vapore spingono all'interno del tuo sistema.
Trasforma quella pressione invisibile in una lettura chiara, utilizzando un puntatore su un quadrante o un display digitale.
La maggior parte dei manometri industriali utilizza una molla Bourdon elastica o una membrana; quando la pressione aumenta, si muove e il movimento guida l'indicatore che vedi.
Basta guardarlo e si capisce immediatamente se pompe, tubazioni o compressori funzionano in modo sicuro o sono in pericolo.

Pressione relativa rispetto alla pressione assoluta e differenziale

È qui che molti utenti si confondono; il manometro può mostrare diversi 'tipi' di pressione e non sono la stessa cosa.
La pressione relativa confronta la pressione di processo con l'aria intorno a noi, quindi risulta zero quando la linea è aperta all'atmosfera.
La pressione assoluta utilizza un vuoto sigillato come riferimento, quindi è stabile come una roccia per il vuoto, il laboratorio o il lavoro aerospaziale.
I manometri differenziali misurano la differenza tra due punti, quindi sono particolarmente indicati su filtri, camere bianche e linee di flusso dove le piccole gocce contano davvero.

Tipi di manometri che offriamo

Tutti i nostri manometri leggono la pressione, ma lo fanno in modi diversi e si adattano a lavori molto diversi.
Qui manteniamo le cose semplici, così puoi abbinare ciascun tipo alla tua linea, serbatoio o filtro senza perderti nel gergo.

Manometro industriale a tubo Bourdon

Il manometro a molla tubolare è il classico cavallo di battaglia; al suo interno, un tubo metallico ricurvo si raddrizza man mano che la pressione sale.
Quel minuscolo movimento muove gli ingranaggi, quindi un puntatore, in modo da ottenere una lettura analogica chiara a colpo d'occhio, anche a distanza.

Meglio quando hai bisogno:

• · Intervalli di pressione da media ad alta per linee di gas, liquidi o vapore.

• · Robusta struttura in acciaio inossidabile o ottone in grado di gestire condizioni di impianto difficili.

• · Un manometro affidabile ed economico per compressori, pompe, sistemi idraulici o industriali in generale.

Manometro a membrana e capsula per pressione bassa o corrosiva

I manometri a membrana utilizzano un diaframma flessibile sottile; si devia al variare della pressione e guida il puntatore o il sensore.
Amano i mezzi sporchi, viscosi o corrosivi, perché il diaframma separa il processo dal meccanismo interno.

I manometri a capsula impilano due diaframmi corrugati; reagiscono a pressioni di gas molto piccole e a piccoli cambiamenti.
Li scegli quando monitori l'aria a bassa pressione, le linee di ventilazione o i delicati gas di laboratorio dove ogni millibar conta.

Confronto veloce

Tipo di calibro	Messa a fuoco della gamma di pressione	Media e casi d'uso
Manometro a molla tubolare	Da 0~0,1 MPa a 0~100 MPa	Condizioni di lavoro di gas pulito (aria, azoto), liquidi non corrosivi (acqua, olio idraulico): siti industriali generali, sistemi idraulici, apparecchiature pneumatiche, monitoraggio della pressione delle condotte
Manometro a membrana	Da 0~1 kPa a 0~60 MPa	Mezzi corrosivi (soluzioni acide e alcaline, nebbia salina), mezzi viscosi (liquame, resina), mezzi contenenti particelle (liquame di minerale, polvere di carbone). Condizioni di lavoro: recipienti per reazioni chimiche, trattamento delle acque reflue, lavorazione alimentare, condotte dei liquami minerari
Manometro digitale	da 0~10 Pa a 0~2000 MPa, supportare la pressione del vuoto -0,1 MPa~0~10 MPa	Compatibile con fluidi puliti, corrosivi e viscosi (è richiesto il materiale della membrana corrispondente). Condizioni di lavoro: misurazioni di precisione, calibrazione di laboratorio, raccolta dati per linee di produzione automatizzate, ambienti a prova di esplosione (tipo a sicurezza intrinseca)

Manometro differenziale per filtrazione e flusso

I manometri differenziali fanno qualcosa di unico; confrontano due pressioni invece di una sola.
All'interno, un elemento mobile bilancia la pressione del lato alto e del lato basso e la sua corsa mostra solo la differenza.

Osserva questa differenza per vedere se un filtro si intasa, una camera bianca rimane positiva o uno scambiatore di calore è incrostato.
Consente ai team di manutenzione di agire tempestivamente, prima che il consumo di energia subisca picchi o la qualità del prodotto peggiori a causa di una perdita di pressione inosservata.

Punti tipici in cui brillano

• · Alloggiamenti dei filtri e collettori di polveri per monitorare il caricamento del filtro.

• · Linee di flusso in cui la caduta di pressione viene utilizzata come indicatore di flusso.

• · Serbatoi pressurizzati il ​​cui livello è desumibile dalla prevalenza differenziale.

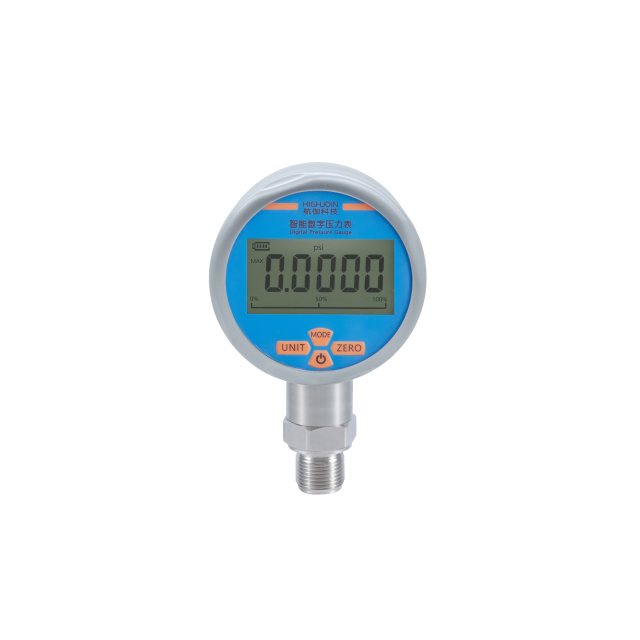

Manometro digitale e manometro di prova

Un manometro digitale sembra diverso nel momento in cui lo vedi; i numeri sostituiscono un puntatore e la precisione aumenta.
All'interno, un sensore elettronico trasforma la pressione in un segnale elettrico, quindi l'elettronica lo mostra su uno schermo LCD o LED.

Questi misuratori digitali e di prova sono ideali quando sono necessarie calibrazioni precise, registrazione dati o rapidi controlli sul campo su altri misuratori.
Li usiamo per banchi di prova idraulici, avviamenti di pompe e giornate di risoluzione dei problemi, quando ogni decimale della pressione è davvero importante.

Perché i team utilizzano manometri digitali

• · Maggiore precisione e letture stabili, anche a basse portate.

• · Facile commutazione dell'unità tra bar, psi, kPa o inH₂O.

• · Funzionalità extra come acquisizione minimo/massimo, allarmi o registrazione che aiutano durante la messa in servizio e gli audit.

Applicazioni del manometro per settore

I manometri sono presenti quasi ovunque, dai silenziosi locali caldaie agli impianti chimici difficili.
Qui ci concentriamo su due aree impegnative, in cui il controllo sicuro della pressione protegge davvero le persone e le apparecchiature.

Soluzioni per manometri per acqua, HVAC e caldaie

I sistemi idrici e HVAC vivono o muoiono a causa di una pressione stabile; una lettura errata può significare perdite, rumore o addirittura linee spezzate.
Nei circuiti dell'acqua refrigerata e del riscaldamento, i manometri consentono di visualizzare le prestazioni della pompa, le sacche d'aria e le cadute di pressione nelle batterie.

Per la costruzione di sistemi HVAC e di aria pulita, i manometri a bassa pressione o i dispositivi tipo manometro monitorano la pressione del condotto e il carico del filtro.
Diventa facile individuare tempestivamente i filtri sporchi, mantenere efficienti le ventole e mantenere il giusto flusso d'aria in ogni zona.

Le caldaie necessitano di manometri speciali per temperatura e pressione in modo che gli operatori possano vedere a colpo d'occhio la pressione del vapore e la temperatura dell'acqua.
Questi manometri combinati aiutano a prevenire pericolosi eventi di sovrapressione mantenendo i sistemi di riscaldamento nella loro finestra di massima efficienza.

Usi tipici in acqua/HVAC/caldaie

• · Monitoraggio della pressione del serbatoio dell'acqua e della linea nelle sale pompe.

• · Sistemi sprinkler e antincendio in cui il codice richiede una chiara indicazione della pressione.

• · Controlli della temperatura e della pressione della caldaia per evitare incendi secchi e sovrapressione.

Manometro per alimenti, prodotti chimici e sanitari

Negli impianti alimentari i manometri devono essere puliti, lisci e facili da lavare; i batteri non riescono a trovare un posto dove nascondersi.
I manometri sanitari utilizzano spesso custodie e collegamenti in acciaio inossidabile 316L, oltre a superfici lucide per un'igiene rigorosa.

Gestiscono lavaggi ad alta temperatura, sterilizzazione a vapore e detergenti aggressivi senza staccarsi o arrugginirsi.
Molti accoppiano il manometro con un separatore a membrana, quindi il prodotto non tocca mai il meccanismo di misurazione e le letture rimangono accurate.

I misuratori dell’industria chimica devono affrontare un’altra sfida; devono sopravvivere a mezzi corrosivi, fumi e talvolta vibrazioni elevate.
Gli ingegneri scelgono l'acciaio inossidabile o rivestimenti speciali come PTFE o tantalio quando il fluido di processo attaccherebbe rapidamente i normali metalli.

Dove vengono utilizzati questi misuratori sanitari e chimici

• · Linee alimentari e bevande, compresi caseifici, birrifici e macchine riempitrici.

• · Reattori farmaceutici e servizi sterili che richiedono progetti pulibili e privi di fessure.

• · Reattori chimici, trattamento delle acque reflue e unità petrolchimiche che gestiscono liquidi o vapori aggressivi.

Come scegliere il manometro giusto

Scegliere un manometro è più semplice se si suddivide la decisione in pochi passaggi chiari.
Guardi quanta pressione devi vedere, qual è il mezzo e come verrà montato il manometro sul sistema.

Selezione dell'intervallo di pressione, della precisione e della dimensione del quadrante

Non vuoi mai che l'indicatore funzioni al limite; la maggior parte degli ingegneri mantiene la pressione normale al di sotto del 75% circa del fondo scala per evitare affaticamento.
Scegli un intervallo in cui la tua normale pressione operativa si trova nel terzo centrale del quadrante, in modo che il puntatore si fermi nel 'punto giusto' per la migliore lettura.

La precisione dipende da quanto critica è la misurazione; i misuratori di prova possono richiedere lo 0,25% o lo 0,1% del fondo scala, mentre i controlli generali dell'impianto spesso vivono felicemente intorno all'1–2%.
Se gli operatori devono leggere l'indicatore a distanza o effettuare regolazioni fini, scegli un quadrante di dimensioni più grandi in modo che numeri e gradazioni rimangano chiari.

Guida rapida: portata e precisione

Tipo di applicazione	Scelta della gamma tipica	Classe di precisione suggerita
Controllo di sicurezza/sovrapressione	Pressione di esercizio ≤ 75% del fondo scala	1–2% dell'intervallo
Controllo dei processi critici	Pressione di esercizio nel terzo centrale del quadrante	≤ 0,5% dell'intervallo
Calibrazione/test	Intervallo ristretto attorno al setpoint	0,25%–0,1% dell'intervallo

Mezzi di processo, materiali e protezione

Il mezzo ti dice cosa devono sopravvivere le parti bagnate; l'aria pulita è facile, ma i prodotti chimici caldi o i liquami no.
Per l'acqua e i fluidi non corrosivi, l'ottone o l'acciaio inossidabile standard funzionano bene, mentre i prodotti chimici aggressivi solitamente richiedono leghe completamente inossidabili o speciali.

Se la linea vibra o la pressione pulsa, un manometro riempito di liquido aiuta; smorza gli urti e mantiene ferma la lancetta.
Laddove i fluidi possono ostruire piccoli passaggi, spesso aggiungiamo una guarnizione a membrana, in modo che l'indicatore veda solo un fluido di riempimento pulito, non un prodotto denso.

Lista di controllo del materiale multimediale

• · Gas/acqua puliti: cassa e presa in ottone o acciaio inossidabile 304/316.

• · Prodotti chimici corrosivi: elementi in acciaio inossidabile 316, Monel o Inconel, spesso con rivestimento in PTFE o tantalio.

• · Mezzi sporchi o viscosi: guarnizioni a membrana, passaggi più ampi e custodie riempite di liquido per una maggiore durata.

Connessione, montaggio e unità

Le connessioni devono corrispondere sia agli standard regionali che al modo in cui si posizionerà lo scartamento; in Nord America, i thread NPT sono comuni, mentre molte altre regioni utilizzano G/BSP.
Controlla le dimensioni, il tipo di filettatura e il metodo di tenuta in modo che il manometro si installi facilmente e rimanga a tenuta nel tempo.

Lo stile di montaggio influisce sulla leggibilità; un supporto inferiore è adatto alle tubazioni verticali, mentre un supporto posteriore si inserisce perfettamente nei pannelli o nei gruppi di flange anteriori.
Per punti remoti o difficili da raggiungere, i montaggi a pannello o in superficie mantengono il quadrante dove gli operatori possono vederlo senza arrampicarsi o piegarsi.

Le unità contano per gli operatori e le pratiche burocratiche; psi e bar dominano l'industria, mentre kPa, Torr, mmHg o pollici d'acqua compaiono nei laboratori e nei lavori HVAC.
Scegli il sistema di unità già utilizzato dal tuo team e, se mescoli i sistemi, tieni a portata di mano un grafico di conversione affidabile per evitare errori.

Domande frequenti sul manometro

Ecco le risposte dirette alle domande che le persone pongono di più prima di scegliere o sostituire a manometro.
Usali come controllo rapido in modo da evitare errori comuni e mantenere il tuo sistema più sicuro e più facile da eseguire.

Qual è la funzione principale di un manometro?

Un manometro mostra quanta pressione si trova all'interno del tuo sistema in un momento specifico.
Trasforma la forza invisibile in un tubo, serbatoio o linea in un valore chiaro che le persone possono leggere e su cui agire.

Questa lettura aiuta a mantenere le apparecchiature entro limiti di sicurezza in modo che pompe, caldaie, compressori e valvole non vengano sovraccaricati.
Fornisce inoltre un modo rapido per individuare perdite, blocchi e componenti guasti prima che causino danni o tempi di inattività.

Consideralo come il 'segno vitale' del tuo sistema

• · Mostra se la pressione è troppo bassa per eseguire il lavoro.

• · Avverte quando la pressione raggiunge un livello pericoloso.

• · Aiuta a ottimizzare le prestazioni durante l'avvio o la risoluzione dei problemi.

Con quale frequenza è opportuno calibrare o sostituire un manometro?

La frequenza con cui si calibra dipende da quanto critica è la lettura e da quanto dura la vita del manometro.
Per il normale servizio dell'impianto, molti team controllano la precisione ogni 12 mesi, ma forti vibrazioni o cicli elevati possono richiedere intervalli più brevi.

Se un manometro gestisce pressioni legate alla sicurezza, specifiche di qualità rigorose o funge da riferimento per i test, le persone spesso lo calibrano invece ogni 3-6 mesi.
Ogni volta che un manometro subisce un duro colpo, una pressione eccessiva o un salto evidente dell'indicatore, deve essere controllato o scambiato immediatamente.

Considera la possibilità di sostituire l'indicatore quando vedi:

• · Finestra appannata o incrinata, quadrante sbiadito o lancetta bloccata.

• · Custodia evidentemente ammaccata, perdite nella connessione o rumore metallico quando viene spostato.

• · Letture che non corrispondono più ad un buon riferimento noto, anche dopo la ricalibrazione.

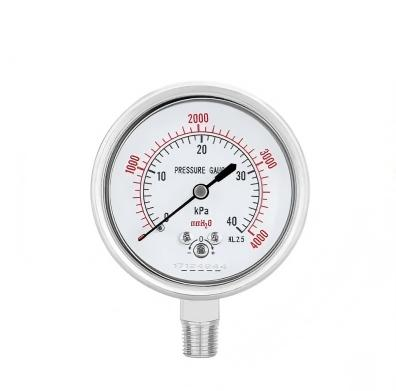

Quando ho bisogno di a Olio-Manometro pieno?

Si porta con sé un manometro riempito d'olio quando l'applicazione trema, pulsa o si trova in un luogo difficile.
All'interno della custodia, il fluido di riempimento ammortizza il movimento in modo che il puntatore rimanga più stabile e le parti interne si usurino più lentamente.

Si adatta perfettamente a pompe, centraline idrauliche, macchine mobili, compressori o qualsiasi linea che cicli velocemente la pressione.
Il riempimento aiuta anche a proteggere da umidità e polvere, quindi il manometro sopravvive più a lungo in ambienti esterni o sottoposti a lavaggio.

Scegliere olio compilato se il tuo sistema ha:

• · Forti vibrazioni o colpi d'ariete provenienti da valvole e pistoni.

• · Picchi rapidi di pressione che fanno rimbalzare l'ago del manometro secco.

• · Esposizione all'esterno, spruzzi o pulizia frequente.

Dovrei usare un manometro analogico o digitale?

Entrambi funzionano, ma brillano in situazioni diverse, quindi aiuta a pensare a come le persone utilizzeranno la lettura.
Un indicatore analogico è semplice, robusto e facile da guardare; una rapida occhiata mostra se sei 'nel verde' o vicino a una linea rossa.

I manometri digitali mostrano un numero preciso, spesso con diverse cifre decimali, quindi sono adatti al lavoro di calibrazione, test e documentazione.
Possono offrire funzionalità extra come l'acquisizione dei picchi, il cambio di unità e la registrazione dei dati, che semplificano la risoluzione dei problemi e i report.

Confronto veloce

Necessità/Situazione	Passa all'analogico se...	Passa al digitale se...
Monitoraggio quotidiano degli impianti	Desideri un manometro resistente, a basso costo e a colpo d'occhio	Hai bisogno di una precisione più rigorosa o di maggiori dettagli
Test sul campo e messa in servizio	Per lo più controlli gli intervalli 'OK / non OK'.	È necessario registrare i valori esatti per ogni fase del test
Formazione e livello di abilità dell'operatore	Il nuovo personale legge più facilmente una scala colorata	Il team è a suo agio nel leggere e registrare i numeri

Perché scegliere i nostri manometri?

Quando scegli un manometro, stai davvero scegliendo quanto ti fidi del tuo sistema ogni giorno.
Costruiamo i nostri indicatori in modo che rimangano leggibili, affidabili e facili da integrare, anche quando il processo è attivo 24 ore su 24, 7 giorni su 7.

Produttore affidabile di manometri di livello industriale

Ci concentriamo sulla progettazione di livello industriale, quindi ogni misuratore è costruito per le condizioni del mondo reale, non solo per un banco da laboratorio.
Gestiscono vibrazioni, sbalzi di temperatura e lunghe ore di funzionamento, quindi il tuo team dedica meno tempo a sostituire i misuratori guasti.

Ogni serie viene sottoposta a rigorosi controlli, dall'elemento sensibile alla guarnizione della custodia, in modo che la precisione e la tenuta alle perdite rimangano costanti tra i lotti.
Ciò significa che puoi standardizzare tutto il tuo impianto e sapere che i sostituti si comporteranno allo stesso modo degli originali.

Cosa ottieni da un fornitore di livello industriale

• · Letture stabili durante l'intero ciclo di vita, non solo nei primi mesi.

• · Opzioni di materiali per acqua, vapore, petrolio, gas e sostanze chimiche aggressive.

• · Configurazioni che soddisfano gli standard comuni, quindi l'installazione sulle linee esistenti rimane semplice.

Supporto rapido, personalizzazione e servizio globale

Comprendiamo che il tuo sistema è unico, quindi il team ti aiuta nelle gamme di dimensioni, nella scelta dei materiali e nella scelta del montaggio che si adatta esattamente al tuo lavoro.
Se hai bisogno di quadranti, loghi, unità o opzioni elettriche speciali, la personalizzazione può trasformare un manometro standard nella soluzione ideale.

La logistica globale e il supporto multilingue rendono più semplice implementare la stessa piattaforma di misura in diversi stabilimenti e regioni.
Ottieni risposte rapide su preventivi, disegni e domande tecniche, così i progetti procedono più velocemente e i team di manutenzione non devono aspettare.

Vantaggi del servizio che contano giorno per giorno

• · Risposta rapida alle domande sul dimensionamento e riferimento incrociato dei codici esistenti.

• · Supporto per OEM e ordini di progetto, dai campioni alle serie di grandi volumi.

• · Assistenza per problemi post-vendita, comprese modifiche alla selezione quando il processo cambia in seguito.
