Interruttore di pressione elettronica

Un trasmettitore di pressione standard indica la pressione. Su di esso agisce un pressostato elettronico: attiva un allarme, avvia una pompa o chiude una valvola quando la pressione supera il setpoint. Per l'automazione che necessita di una commutazione rapida e affidabile senza PLC, la risposta è un pressostato elettronico.

Qui scoprirai pressostati elettronici per gas, liquidi e vapore: dagli interruttori industriali compatti ai pressostati differenziali e ai controller intelligenti con display e uscita analogica.

In questa pagina ti aiutiamo a scegliere il giusto intervallo di pressione, l'uscita di commutazione (PNP/NPN/relè) e le funzionalità aggiuntive in modo che il tuo sistema risponda esattamente quando dovrebbe.

Cos'è un pressostato elettronico?

Un pressostato elettronico è un dispositivo che monitora la pressione e apre o chiude un circuito elettrico quando viene raggiunta una soglia di pressione preimpostata. A differenza dei pressostati meccanici (che utilizzano una membrana o un pistone caricato a molla), gli interruttori elettronici utilizzano un sensore di pressione a stato solido (tipicamente un nucleo piezoresistivo o ceramico in silicio) e un circuito di condizionamento del segnale. Quando la pressione misurata supera il setpoint, l'uscita del sensore si attiva/disattiva, inviando istantaneamente un segnale a un relè, un PLC o direttamente a una pompa o a un'elettrovalvola.

La maggior parte dei pressostati elettronici offre anche:

• Display digitale locale (LED o OLED) che mostra la pressione in tempo reale.

• Setpoint e isteresi regolabili tramite pulsanti.

• Uscita analogica (4‑20 mA o 0‑10 V) insieme alle uscite di commutazione.

• Opzioni di comunicazione come RS485/Modbus.

Sono più precisi, più ripetibili e più durevoli degli interruttori meccanici perché non sono presenti molle meccaniche che causano deriva o affaticamento.

Normalmente aperto/normalmente chiuso e PNP/NPN

• Normalmente aperto (NO) – l'interruttore è aperto quando la pressione è inferiore al setpoint; si chiude quando la pressione supera il setpoint.

• Normalmente chiuso (NC) – l'interruttore è chiuso al di sotto del setpoint; si apre quando la pressione supera il setpoint.

• PNP (sourcing) – commuta l'alimentazione positiva al carico. Comune nei PLC e nei controller.

• NPN (affondamento) – commuta la terra al carico. I sistemi regionali più vecchi o specifici possono utilizzare NPN.

I nostri interruttori possono essere configurati per NA/NC e PNP/NPN secondo necessità.

Tipi di pressostati elettronici che offriamo

La nostra gamma di pressostati elettronici copre modelli multifunzione, differenziali e per uso generale.

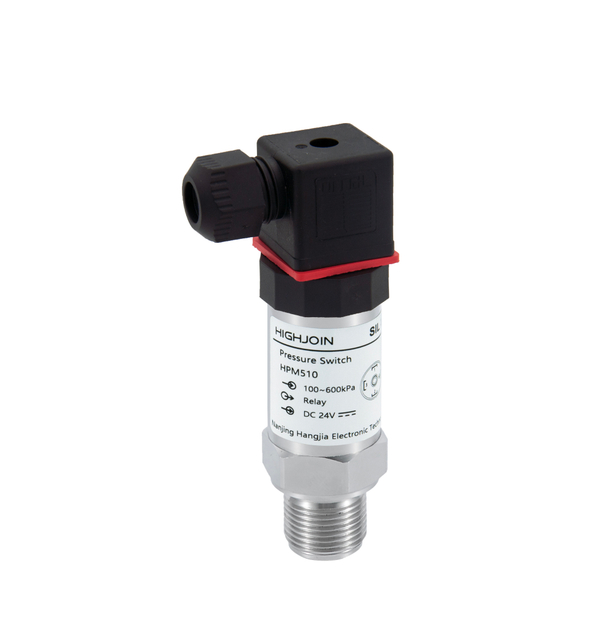

Pressostato compatto (HPM510)

L'HPM510 è un pressostato elettronico semplice ed economico con custodia interamente in acciaio inossidabile. Utilizza un sensore piezoresistivo al silicio con diaframma di isolamento ed emette un segnale di commutazione a relè singolo (normalmente aperto o normalmente chiuso). Senza display, è ideale per le applicazioni in cui è necessaria solo un'uscita di commutazione pulita.

Meglio quando hai bisogno:

• Un'uscita di commutazione relè (≤24 V 2 A).

• Pressione relativa o assoluta da -100 kPa fino a 60 MPa.

• Dimensioni ridotte e struttura interamente in acciaio inossidabile per ambienti difficili.

• Nessun display, nessuna uscita analogica: semplice controllo on/off.

• Setpoint regolabile (tramite potenziometro) da zero a fondo scala.

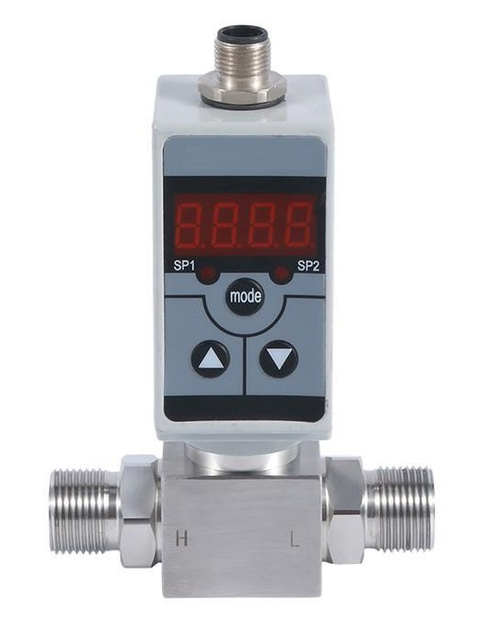

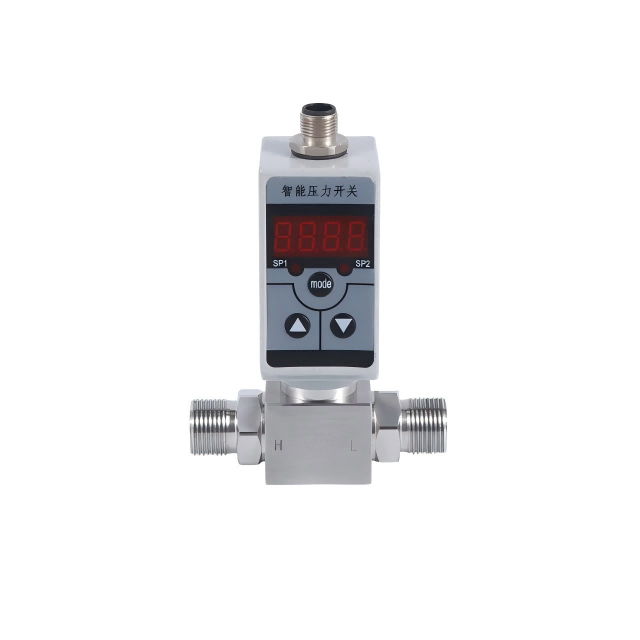

Pressostato differenziale compatto (HPM530)

L'HPM530 è un pressostato differenziale con display LED a 4 cifre, due uscite di commutazione elettronica (PNP/NPN) e un'uscita analogica opzionale da 4‑20 mA. Misura la pressione differenziale tra filtri, elementi di flusso o il livello in serbatoi sigillati. Le porte di pressione sono filettate per l'installazione diretta.

Meglio quando hai bisogno:

• Misurazione della pressione differenziale (0~0,01 MPa fino a 3,5 MPa).

• Display in loco e regolazione della tastiera.

• Uscite di commutazione a 2 vie (ciascuna ≤1,2 A) più uscita analogica.

• Pressione statica fino a 20 MPa.

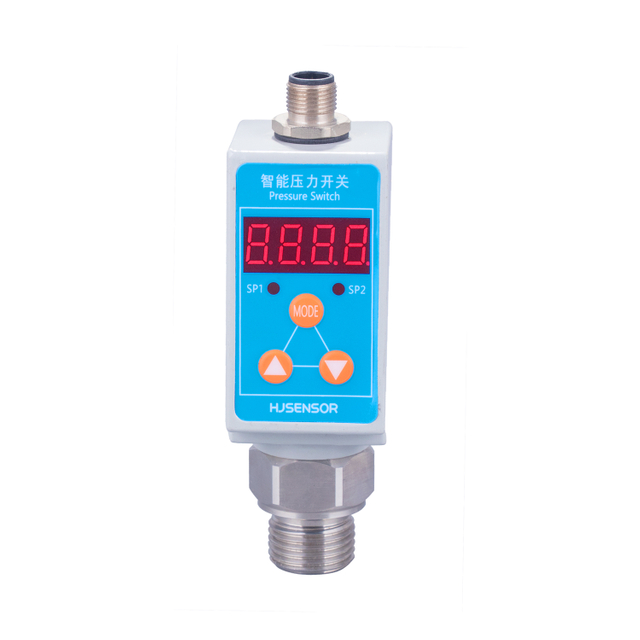

Pressostato intelligente con display e uscita analogica (HPM560)

L'HPM560 combina misurazione, visualizzazione e controllo della pressione in un'unica unità. Dispone di un display LED a 4 bit, due uscite di commutazione elettronica (PNP/NPN, capacità di carico 1,2 A) e un'uscita analogica da 4‑20 mA. Il punto di commutazione può essere impostato ovunque tra zero e fondo scala e il ritardo di commutazione è configurabile. L'alloggiamento include indicatori LED per ciascuna azione dell'interruttore.

Meglio quando hai bisogno:

• Sia l'interruttore che l'uscita analogica nello stesso dispositivo.

• Display LED chiaro per la lettura locale.

• Elevata precisione (±0,5% FS) e bassa deriva termica (±0,02% FS/℃).

• Ampio intervallo di pressioni (da -100 kPa a 60 MPa).

Pressostato intelligente ad alte prestazioni (HPM5010)

L'HPM5010 è un dispositivo multifunzione premium costruito attorno a un MCU industriale ARM, un convertitore AD ad alta precisione e un sensore di pressione stabile. È dotato di un display OLED autoilluminante (ruotabile di 180°), tre grandi pulsanti retroilluminati e un corpo principale che può ruotare di 330° per una facile visualizzazione. Offre due uscite di commutazione PNP, un'uscita analogica (0‑5 V, 0‑10 V o 4‑20 mA), oltre a Modbus‑RTU su RS485. Le modalità di commutazione includono isteresi o finestra, con ritardo fino a 1000 s.

Meglio quando hai bisogno:

• Funzionalità avanzate: display OLED, comunicazione RS485, modalità di commutazione flessibili.

• Menù multilingue (cinese, inglese).

• Alta visibilità in ambienti bui.

• Integrazione con sistemi di controllo digitali.

Confronto veloce

Applicazioni del pressostato elettronico

Sistemi idraulici e pneumatici

Monitorare lo scarico della pompa, l'intasamento del filtro o la pressione dell'accumulatore. Impostare un pressostato di alta pressione per arrestare la pompa e un pressostato di bassa pressione per avviarla. Gli interruttori elettronici rispondono molto più velocemente degli interruttori meccanici e non sono influenzati dalle vibrazioni.

Controllo della pompa e livello del serbatoio

Utilizzare un pressostato per mantenere il livello del serbatoio dell'acqua. Quando la pressione scende (livello basso), l'interruttore avvia la pompa; quando la pressione aumenta (livello alto), arresta la pompa. L'HPM560 con display mostra la pressione attuale e l'uscita analogica può inviare un segnale continuo a un indicatore remoto.

Monitoraggio del filtro e della pressione differenziale

Installare un pressostato differenziale (HPM530) su un filtro. Quando la caduta di pressione supera il setpoint (filtro intasato), l'interruttore attiva un allarme o un ciclo di pulizia. L'uscita analogica può registrare il ΔP nel tempo.

Protezione delle macchine nel settore manifatturiero

Nelle presse, nelle macchine per lo stampaggio a iniezione o nei banchi prova, un pressostato può interrompere il ciclo se la pressione è troppo bassa o troppo alta, prevenendo danni a strumenti o prodotti.

Come scegliere un pressostato elettronico

Intervallo e tipo di pressione

Selezionare un intervallo in cui la pressione operativa normale sia compresa tra il 30% e l'80% del fondo scala. Determina se hai bisogno di una misurazione relativa, assoluta o differenziale. Per il differenziale, garantire una pressione statica nominale ≤ 20 MPa (HPM530).

Commuta uscita e carico

Di quanti punti di commutazione indipendenti hai bisogno? Uno (HPM510) o due (HPM530, HPM560, HPM5010)? Controllare la tensione e la corrente di carico. I nostri interruttori generalmente gestiscono 24 V/1,2 A o 2 A. Per carichi maggiori, utilizzare l'interruttore per energizzare un contattore.

Uscita analogica

Se devi trasmettere un segnale di pressione continuo a un PLC o display, scegli un modello con uscita analogica (HPM560, HPM5010, opzionale su HPM530). Questo sostituisce un trasmettitore di pressione separato.

Display e interfaccia utente

Per il monitoraggio locale e una facile regolazione, è essenziale un modello con display LED o OLED luminoso. L'OLED HPM5010 è retroilluminato e leggibile con qualsiasi luce. La rotazione del corpo principale consente un angolo di visione ottimale dopo l'installazione.

Comunicazione (RS485/Modbus)

Per l'integrazione in una rete di automazione digitale (ad esempio SCADA, gateway IoT), scegli HPM5010 con RS485 Modbus‑RTU. È possibile leggere digitalmente la pressione, i setpoint e lo stato del cambio.

Connessione ambientale e di processo

Tutti i modelli sono IP65, parti a contatto con il fluido in acciaio inossidabile (304 o 316L). Connessioni al processo: G1/4, G1/2, M20×1,5 o personalizzate. La temperatura del supporto varia da -40 ℃ a 120 ℃ a seconda del modello.

Domande frequenti sul pressostato elettronico

Qual è la differenza tra un pressostato meccanico e uno elettronico?

Un interruttore meccanico utilizza un diaframma o un pistone caricato a molla che sposta fisicamente un microinterruttore. Ha parti mobili, soffre di fatica e deriva e ha una precisione limitata (±2% FS o peggiore). Un interruttore elettronico utilizza un sensore a stato solido, non ha parti mobili, offre una precisione di ±0,5% FS, una lunga durata (milioni di cicli) e può includere un display e un'uscita analogica.

Un pressostato elettronico può sostituire sia un manometro che un trasmettitore?

SÌ. Modelli come HPM560 e HPM5010 combinano un display locale (in sostituzione di un indicatore), due uscite di commutazione (in sostituzione di un interruttore meccanico) e un'uscita analogica (in sostituzione di un trasmettitore). Ciò riduce i componenti, il cablaggio e lo spazio sul pannello.

Come imposto il punto di commutazione?

Sui modelli dotati di display e pulsanti (HPM530, HPM560, HPM5010), è sufficiente applicare una pressione o utilizzare il menu per inserire il setpoint desiderato. È inoltre possibile regolare l'isteresi (la differenza tra accensione e spegnimento). Per HPM510 senza display, utilizzare un piccolo cacciavite per regolare il potenziometro monitorando la pressione con un manometro di riferimento.

Cos’è l’isteresi e perché è importante?

L'isteresi impedisce una commutazione rapida quando la pressione si aggira attorno al setpoint. Ad esempio, un setpoint di avvio della pompa di 5 bar con un'isteresi di 1 bar avvierà la pompa a 5 bar e la arresterà a 6 bar (o in base alla configurazione). L'isteresi regolabile evita cicli fastidiosi.

Posso utilizzare un pressostato elettronico in un'area a prova di esplosione?

I modelli qui rappresentati non sono certificati Ex d. Per le aree pericolose, consultare la nostra serie di trasmettitori di pressione antideflagranti (HPM288, ecc.) che possono anche fornire uscite di commutazione tramite un relè separato in un'area sicura o utilizzare una barriera a sicurezza intrinseca. Contattaci per soluzioni Ex.

Qual è il ciclo di vita dell'uscita relè?

Il relè HPM510 è valutato per >1 milione di operazioni. Gli interruttori elettronici (PNP/NPN) non hanno contatti mobili, quindi la loro durata è praticamente illimitata nelle condizioni elettriche nominali.

Perché scegliere i nostri pressostati elettronici?

Combiniamo affidabili sensori di pressione in silicio con elettronica intelligente per fornire interruttori accurati, facili da usare e costruiti per ambienti industriali.

Robusto e affidabile

• Custodia interamente in acciaio inossidabile o alluminio, protezione IP65.

• Nessuna molla meccanica, nessuna deriva, nessuna fatica.

• Protezione da sovraccarico e protezione da inversione di polarità.

Configurazione flessibile

• Scegli uscite relè, PNP o NPN.

• Punti di commutazione singoli o doppi, più uscita analogica opzionale.

• Numerose connessioni al processo (G1/4, M20×1,5, NPT, ecc.).

• Display con corpo ruotabile (HPM5010) per una migliore visualizzazione.

Facile da installare e utilizzare

• Regolazione del setpoint in loco tramite potenziometro o pulsanti digitali.

• Il display LED o OLED trasparente mostra la pressione in tempo reale e lo stato dell'interruttore.

• Tempo di risposta rapido (da <10 ms a <30 ms).

Supporto rapido e servizio OEM

Possiamo personalizzare intervalli di pressione, logica di commutazione, unità di visualizzazione e collegamenti elettrici per ordini di volume. Per la prototipazione sono disponibili campioni. Il nostro team tecnico risponde alle domande sulla configurazione entro un giorno lavorativo.
