Trasmettitore di livello sommersibile

La misurazione accurata del livello in serbatoi, pozzi, fiumi e stazioni di sollevamento è essenziale per il controllo dei processi, il monitoraggio ambientale e la gestione delle acque. Un trasmettitore di livello guasto può causare il traboccamento dei serbatoi, il funzionamento a secco delle pompe o un inventario impreciso.

Qui scoprirai trasmettitori di livello sommergibili per acqua, acque reflue, acqua di mare e liquidi corrosivi, dai modelli per uso generico alle versioni capacitive in ceramica con diametro mini, anti-sabbia, anti-alghe e ceramiche. In questa pagina ti aiutiamo a scegliere il campo di misura, il segnale di uscita, il materiale del cavo e gli accessori di montaggio corretti affinché il tuo monitoraggio del livello sia affidabile, anche in condizioni difficili.

Cos'è un trasmettitore di livello sommergibile?

Un trasmettitore di livello sommergibile (chiamato anche sonda di livello idrostatica) misura la pressione idrostatica esercitata da una colonna di liquido sopra di esso. La pressione è direttamente proporzionale all'altezza (livello) del liquido quando la densità del liquido è nota. Il trasmettitore viene abbassato nel serbatoio, nel pozzo o nel canale aperto ed è completamente sigillato rispetto all'ambiente.

All'interno, un sensore di pressione – tipicamente un elemento piezoresistivo o capacitivo ceramico – converte la pressione idrostatica in un segnale elettrico. Un cavo ventilato consente alla pressione atmosferica di raggiungere la parte posteriore del sensore, quindi l'uscita è la vera pressione relativa (vale a dire, solo la colonna di liquido, non influenzata dalle variazioni barometriche). Il circuito di condizionamento del segnale invia quindi in uscita un segnale standard da 4‑20 mA, 0‑10 V o RS485 a un controller o display.

Poiché l'intero gruppo è incapsulato e saldato, può essere immerso continuamente a profondità fino a 500 metri o più.

Principio di misurazione del livello idrostatico

La pressione sul fondo di una colonna di liquido è: P = ρ × g × h, dove:

• P = pressione idrostatica (Pa)

• ρ = densità del liquido (kg/m³)

• g = accelerazione gravitazionale (≈9,81 m/s²)

• h = altezza del liquido (m)

Il trasmettitore misura P e, con la densità nota, viene calcolato il livello (h). La maggior parte dei trasmettitori di livello sommergibili sono calibrati in fabbrica in metri di colonna d'acqua (mH₂O) o piedi d'acqua (ftH₂O). Per liquidi con densità diverse (ad es. carburante, prodotti chimici), il trasmettitore può essere calibrato di conseguenza o il fattore di densità può essere applicato nel sistema di controllo.

Tipi di trasmettitori di livello sommergibili che offriamo

Il nostro portafoglio di trasmettitori di livello sommergibili copre un'ampia gamma di applicazioni: dall'acqua pulita in pozzi profondi alle acque reflue aggressive e all'acqua di mare costiera.

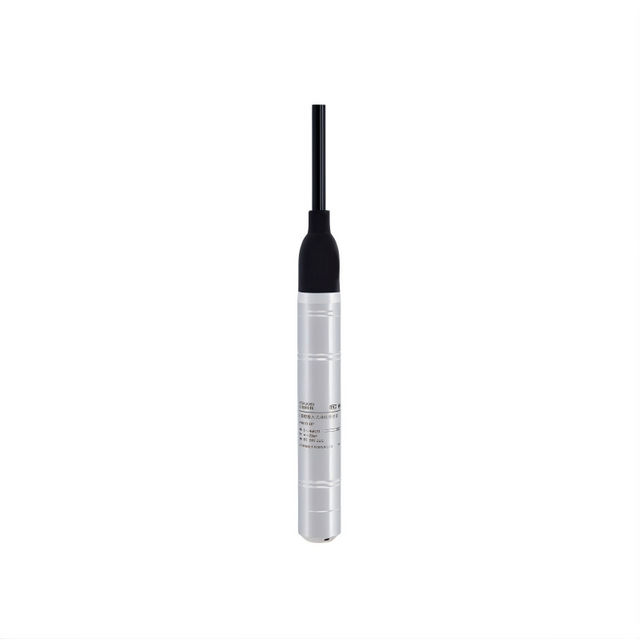

Trasmettitore di livello sommergibile per uso generale (HPM410)

L'HPM410 è il cavallo di battaglia della misurazione del livello sommergibile. Utilizza un sensore di pressione piezoresistivo al silicio, un alloggiamento in acciaio inossidabile 316L completamente saldato e una struttura incapsulata a doppia tenuta. Il cavo ventilato è disponibile con guaina in poliuretano (PU) o nitrile (NBR). Intervalli da 1 a 500 mH₂O con precisione tipica di ±0,5% FS (opzionale ±0,2% FS). L'ampia compensazione della temperatura e le uscite multiple (4‑20 mA, HART, RS485, relè) lo rendono adatto alla maggior parte delle applicazioni industriali e municipali.

Meglio quando hai bisogno:

• Una sonda sommergibile robusta, interamente in acciaio inossidabile.

• Protezione IP68 per immersione continua.

• Misura di livello in serbatoi d'acqua, fiumi, stazioni di sollevamento e pozzi freatici.

• Opzioni di uscita: 4‑20 mA (2 fili), 0‑10 V, RS485 o HART.

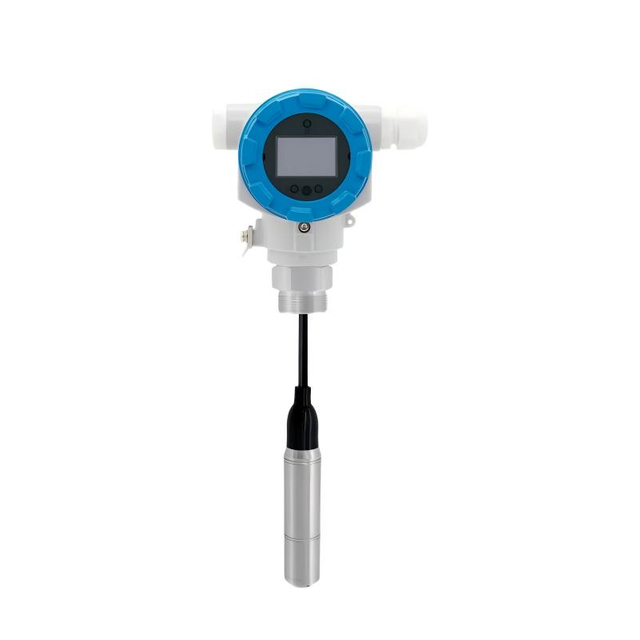

Trasmettitore di livello sommergibile di tipo split con display (HPM420W)

L'HPM420W separa la sonda di rilevamento (sommergibile) dall'alloggiamento dell'elettronica (lato superiore). La sonda contiene il sensore di pressione ed è completamente sigillata secondo IP68. Una scatola di giunzione con display locale e pulsanti di configurazione è montata sopra il terreno, facilitando l'impostazione e la lettura senza dover estrarre la sonda dal pozzo. Ideale per pozzi profondi, serbatoi e siti in cui è richiesta l'indicazione in loco.

Meglio quando hai bisogno:

• Visualizzazione locale del valore del livello a livello del suolo.

• Profondità della sonda fino a 300 mH₂O.

• Calibrazione semplice senza sollevare la sonda.

• Uscite 4‑20 mA, HART, RS485 o relè.

Trasmettitore di livello con diametro mini (Φ19 mm) (HPM4119)

Progettato per pozzi stretti, tubazioni di piccole dimensioni o punti di accesso ristretti, l'HPM4119 è dotato di una sonda ultrasottile da 19 mm di diametro. Nonostante le sue dimensioni ridotte, offre un'elevata precisione (fino a ±0,1% FS) e range fino a 350 mH₂O. L'alloggiamento in 316L completamente saldato e il cavo in PU o NBR garantiscono affidabilità a lungo termine.

Meglio quando hai bisogno:

• Inserimento attraverso un'apertura molto piccola (ad esempio, foro da 1 pollice).

• Elevata precisione per il monitoraggio delle acque sotterranee o applicazioni di laboratorio.

• Opzioni a bassa tensione (2,8~5,5 V) per datalogger alimentati a batteria.

Trasmettitore di livello anti-sabbia e alghe (HPM410-C)

Nei fiumi, nei laghi e nelle acque costiere, sabbia, limo e piante acquatiche possono ostruire o danneggiare una sonda sommergibile standard. L'HPM410‑C è dotato di un anello filtrante personalizzato (316L o ceramica) che impedisce l'ingresso di particolato e impedisce alle alghe di avvolgersi attorno al diaframma. L'anello del filtro è rimovibile e lavabile. Questo modello è costruito per ambienti difficili con elevata sedimentazione o crescita biologica.

Meglio quando hai bisogno:

• Protezione contro sabbia, detriti e alghe.

• Utilizzo a lungo termine in fiumi, bacini idrici o prese di acqua di raffreddamento.

• Sonda 316L più anello filtro ceramico opzionale.

Trasmettitore di livello sommergibile capacitivo ceramico (HPM47W‑CSN)

Per fluidi corrosivi (acqua di mare, sostanze chimiche, acque reflue con elevata salinità) o laddove l'affidabilità a lungo termine è fondamentale, HPM47W‑CSN utilizza un sensore capacitivo ceramico Al₂O₃ al 99,9%. La sonda interamente 316L o in lega di titanio e il cavo in fluoroplastica (FEP) offrono un'eccellente resistenza agli agenti chimici, al sale e ai raggi UV. Il sensore ceramico a secco (senza riempimento d'olio) significa assenza di rischio di contaminazione e capacità di sovraccarico molto elevata.

Meglio quando hai bisogno:

• Resistenza alla corrosione – acqua di mare, impianti chimici, trattamento delle acque reflue.

• Elevata protezione da sovraccarico (fino a 600 kPa per un sensore da 10 kPa).

• Misura senza olio per applicazioni ultrapure o sensibili.

• Precisione pari a ±0,25% FS.

Confronto veloce

Applicazioni del trasmettitore di livello sommergibile per settore

Acqua e acque reflue

Stazioni di sollevamento, controllo pompe, serbatoi di stoccaggio e canali aperti. Un trasmettitore di livello sommergibile rileva direttamente il livello dell'acqua e può avviare/arrestare le pompe tramite un'uscita relè o inviare un segnale da 4‑20 mA a un PLC. HPM410 (generale) e HPM420W (con display) sono scelte comuni. Per le acque reflue contenenti detriti, l'HPM410‑C con anello filtrante previene l'intasamento.

Monitoraggio delle acque sotterranee e dei pozzi profondi

Monitoraggio ambientale di falde acquifere, pozzi e pozzi di bonifica. Le sonde di diametro ridotto (HPM4119) si adattano a involucri di pozzi stretti. È disponibile un'elevata precisione (±0,1% FS) per il monitoraggio preciso della falda freatica. La stabilità a lungo termine è essenziale per le implementazioni pluriennali.

Marino e costiero

Il livello dell'acqua di mare, il monitoraggio delle maree e le cisterne di zavorra delle navi richiedono materiali resistenti alla corrosione. L'HPM47W‑CSN con sonda in titanio e cavo in fluoroplastica resiste alla corrosione dell'acqua salata. I sensori capacitivi ceramici non sono influenzati dai residui di sale.

Serbatoi per processi chimici e industriali

Misura del livello dell'acqua acida, alcalina, solvente o ultrapura. Scegli HPM47W‑CSN con sensore ceramico (senza olio) e cavo PTFE/Teflon. È possibile specificare i materiali bagnati in modo che corrispondano alla compatibilità chimica.

Irrigazione e canali aperti

Fiumi, canali e bacini artificiali spesso contengono sabbia, fango e crescita acquatica. Il design anti-sabbia e alghe dell'HPM410‑C mantiene il diaframma pulito. L'anello del filtro può essere facilmente rimosso per la pulizia.

Come scegliere il giusto trasmettitore di livello sommergibile

Campo di misurazione (profondità)

Selezionare un intervallo in cui il livello massimo previsto sia compreso tra il 70% e il 100% del fondo scala del trasmettitore. Non sovradimensionare: un trasmettitore da 20 mH₂O su un serbatoio da 2 m avrà una risoluzione scarsa. Intervalli tipici: 1 m, 2 m, 5 m, 10 m, 20 m, 50 m, 100 m, fino a 500 m.

Materiale e lunghezza del cavo

• Poliuretano (PU): ottimo per acqua dolce, acque reflue e uso generale; resistente all'abrasione.

• Nitrile (NBR) – resistente all'olio; adatto per acqua oleosa o carburante.

• Fluoroplastica (FEP/PFA) – eccellente resistenza chimica per liquidi aggressivi (acidi, solventi).

La lunghezza del cavo deve essere ordinata almeno 1–2 m più lunga della profondità massima dell'acqua per consentire allentamenti e terminazioni superficiali.

Tecnologia dei sensori

• Piezoresistivo al silicio (diaframma 316L): uso generale, buona precisione, conveniente.

• Capacitivo ceramico (Al₂O₃): eccellente resistenza alla corrosione, sovraccarico elevato, senza olio, ma più costoso.

Segnale di uscita

• 4‑20 mA (2 fili): il più comune, alimentato tramite loop, immune a cavi lunghi.

• 0‑10 V (3 fili) – per brevi corse e controller con ingresso di tensione.

• RS485/Modbus – comunicazione digitale, rete multi-drop, può anche emettere la temperatura (su alcuni modelli).

• Uscita relè – controllo diretto della pompa (ad esempio, HPM410 con opzione relè).

Accessori (kit di montaggio)

• Parte di montaggio filettata (W1) – per collegare la sonda a un tubo fisso o a una staffa.

• Fermacavo (W8) – fissa il cavo nella parte superiore del serbatoio o del pozzo.

• Staffa di montaggio ad angolo retto (W4) – per il montaggio a parete.

• Martello pesante (W2 superiore o W3 inferiore): mantiene la sonda immersa e verticale nell'acqua corrente.

• Tubo protettivo: per ambienti turbolenti o con flussi elevati.

Domande frequenti sul trasmettitore di livello sommergibile

Qual è la differenza tra un trasmettitore sommergibile e un trasmettitore di pressione standard?

Un trasmettitore di livello sommergibile è progettato per l'immersione continua. È dotato di un alloggiamento impermeabile, sigillato e saldato (IP68), un cavo ventilato che consente il riferimento atmosferico e spesso un ogiva o un filtro per proteggere il diaframma. Un trasmettitore di pressione standard può essere solo IP65/IP67 e non è destinato all'uso subacqueo permanente.

Ho bisogno di un cavo ventilato?

Sì per la maggior parte delle applicazioni a livello sommergibile. Il cavo ventilato consente alla parte posteriore del sensore di fare riferimento alla pressione atmosferica, quindi l'uscita riflette realmente la pressione idrostatica della colonna di liquido, indipendentemente dai cambiamenti barometrici. I sensori (assoluti) non ventilati necessiterebbero di una compensazione barometrica in tempo reale. I nostri trasmettitori sommergibili utilizzano cavi ventilati con un tubo di sfiato riempito di essiccante per impedire l'ingresso di umidità.

Come si installa un trasmettitore di livello sommergibile?

1. Fissare il cavo nella parte superiore del serbatoio/pozzo utilizzando un fermacavo o una staffa di montaggio. Non lasciare che il cavo sopporti l'intero peso della sonda: utilizzare un pressacavo o un fermacavo.

2. Abbassare delicatamente la sonda alla profondità desiderata (solitamente il livello più basso che si desidera misurare).

3. Per acqua corrente o serbatoi di grandi dimensioni, utilizzare un martello pesante (peso inferiore) o un tubo protettivo per mantenere la sonda in posizione e impedirne il movimento.

4. Collega i cavi del segnale al controller o al display. Per l'alimentazione tramite loop da 4‑20 mA, collegare il filo rosso a +V (ad esempio, 24 V) e il filo nero all'ingresso del controller (che va a terra).

5. Mantenere il tubo di sfiato (all'interno del cavo) aperto e asciutto – non consentire all'acqua di entrare nel tappo di sfiato all'estremità superiore.

Cosa succede se l'acqua entra nel tubo di sfiato?

L'acqua nel tubo di sfiato bloccherà il riferimento atmosferico, causando letture errate e possibilmente danneggiando il sensore. Mantenere sempre il tappo di sfiato del cavo ventilato asciutto e al di sopra del potenziale livello dell'acqua. Per installazioni esterne, proteggere l'estremità del cavo dalla pioggia e dalla condensa.

Posso misurare il livello in un liquido con una densità diversa (ad esempio diesel, acido)?

SÌ. Il trasmettitore è calibrato in fabbrica in metri d'acqua (ρ≈1000 kg/m³). Per un liquido con densità D (kg/m³), il livello effettivo = (intervallo equivalente acqua) × (1000/D). In alternativa, possiamo calibrare su misura il trasmettitore per la densità del liquido specifica. Contattaci per calibrazioni speciali.

Con quale frequenza è opportuno calibrare un trasmettitore di livello sommergibile?

Per le applicazioni municipali e industriali, normalmente ogni 12-24 mesi. Per il monitoraggio ambientale, ogni 2-3 anni può essere sufficiente. I nostri trasmettitori hanno una stabilità a lungo termine di ±0,2% FS/anno. Se le letture vanno oltre il previsto, verificare la presenza di incrostazioni sul diaframma, ostruzioni del tubo di sfiato o danni al cavo prima di ricalibrare.

Perché scegliere i nostri trasmettitori di livello sommergibili?

Progettiamo e produciamo trasmettitori di livello sommergibili che sopravvivono alle condizioni del mondo reale: pozzi profondi, fiumi fangosi, serbatoi corrosivi e stazioni di pompaggio turbolente. Ogni sonda è completamente saldata, testata a pressione e testata elettricamente al 100% prima della spedizione.

Costruzione robusta

• Sonda in acciaio inossidabile 316L o titanio completamente saldata: nessuna guarnizione che perde.

• Molteplici opzioni di cavi: PU, NBR, fluoroplastica per ogni ambiente.

• Doppia sigillatura, incapsulamento completo: protezione IP68 per immersione continua.

• Tubo di sfiato riempito con essiccante: mantiene l'umidità lontana dal percorso dell'aria di riferimento.

Ampia gamma e precisione

• Varia da 1 mH₂O fino a 500 mH₂O.

• Precisione: ±0,5% FS standard, ±0,2% FS o ±0,1% FS opzionale.

• Compensazione della temperatura da -10 °C a +80 °C.

Disegni specifici per l'applicazione

• Mini diametro (19 mm) per fori stretti.

• Anti-sabbia e alghe con anello filtrante rimovibile.

• Capacitivo ceramico per fluidi aggressivi e corrosivi.

• Di tipo diviso con display per una facile lettura sul posto.

Accessori completi

Forniamo parti di montaggio filettate, fermacavi, staffe, martelli pesanti, tubi protettivi e scatole di giunzione IP68: tutto ciò di cui hai bisogno per un'installazione professionale.

Supporto e personalizzazione rapidi

Il nostro team di ingegneri ti aiuta a selezionare la gamma, la lunghezza del cavo, il segnale di uscita e gli accessori di montaggio corretti. Per liquidi speciali, possiamo calibrare su misura qualsiasi densità. Per ordini OEM o di progetto, offriamo lunghezze di sonda personalizzate, cavi specifici per il cliente e marcature speciali.
