Garantisci un controllo continuo dei livelli dei liquidi con i nostri interruttori di livello. Progettati per semplicità ed efficacia, i nostri interruttori offrono un rilevamento affidabile di livelli di liquido alti e bassi per evitare traboccamenti o funzionamento a secco. Grazie alla struttura robusta e alla facilità di installazione, i nostri interruttori di livello sono adatti per un'ampia gamma di applicazioni, dai processi industriali alle pompe di scarico residenziali. Scegli i nostri interruttori per la massima tranquillità e una gestione efficiente del livello dei liquidi.

Interruttore di livello

Una pompa che funziona a secco, un serbatoio che trabocca o un riempimento eccessivo di un silo possono costare ore di fermo macchina e migliaia di danni. Un interruttore di livello è la protezione semplice e affidabile che controlla i livelli alti e bassi e agisce immediatamente: non è necessario alcun PLC o programmazione complessa.

Qui scoprirai gli interruttori di livello per liquidi, polveri, granuli e fanghi: dagli interruttori capacitivi che funzionano con materiali appiccicosi agli interruttori a diapason che ignorano la schiuma e gli accumuli. In questa pagina ti aiutiamo a scegliere il giusto principio di rilevamento, uscita (PNP/NPN/relè) e connessione al processo in modo che il tuo sistema rimanga sicuro e i tuoi materiali non finiscano mai o si riversino.

Cos'è un interruttore di livello?

Un interruttore di livello è un dispositivo elettromeccanico o elettronico che rileva la presenza o l'assenza di materiale in un punto specifico di un serbatoio, tramoggia o tubazione. Quando il materiale raggiunge il punto di commutazione, il dispositivo cambia stato: apre o chiude un circuito, attiva un relè o invia un segnale a un PLC o un allarme.

A differenza di un trasmettitore di livello continuo, un interruttore di livello fornisce una semplice indicazione di accensione/spegnimento (livello alto, livello basso o controllo della pompa). È robusto, facile da installare ed estremamente affidabile perché non ha parti mobili (nella maggior parte dei progetti elettronici) o pochissime parti meccaniche.

Due tecnologie comuni dominano la commutazione a livello industriale:

• Interruttori di livello di capacità: misurano la variazione di capacità tra una sonda e la parete del serbatoio (o un elettrodo di riferimento). Quando il mezzo copre la sonda, la costante dielettrica cambia, attivando l'interruttore. Funzionano bene con liquidi, polveri e fanghi conduttivi e non conduttivi e possono essere rivestiti con PTFE per sostanze chimiche aggressive.

• Interruttori di livello del diapason: un cristallo piezoelettrico fa vibrare il diapason alla sua frequenza naturale (circa 300 Hz). Quando la forcella è immersa nel materiale, l'ampiezza della vibrazione diminuisce notevolmente. L'elettronica rileva questo cambiamento e commuta l'uscita. I diapason sono ideali per liquidi, fluidi viscosi e solidi leggeri perché sono immuni alla schiuma, alla turbolenza e alla maggior parte dei rivestimenti.

Tipi di interruttori di livello che offriamo

Il nostro portafoglio di interruttori di livello copre le due tecnologie più utilizzate: capacità (scansione di frequenza) e diapason. Entrambi sono disponibili con parti a contatto con il fluido in acciaio inossidabile e un'ampia gamma di uscite.

Interruttore di livello di capacità (HWM11)

L'HWM11 utilizza un campo elettrico ad alta frequenza per misurare la capacità tra la sonda e il mezzo. Poiché l'aria e il mezzo di processo hanno costanti dielettriche diverse, l'interruttore rileva in modo affidabile gli stati coperti e quelli scoperti. Una spia integrata ne mostra lo stato (spenta = scoperta, accesa = coperta). L'interruttore non è influenzato dalla schiuma: può rilevare il liquido attraverso la schiuma o ignorare la schiuma sopra il liquido. È in grado di rilevare anche fanghi adesivi conduttivi, acqua pura, polvere di metallo, polvere di plastica e polveri ultrafini. La soglia di allarme può essere impostata in loco utilizzando un programmatore portatile, semplificando la calibrazione per diversi supporti.

Meglio quando hai bisogno:

• Rilevamento di mezzi appiccicosi, conduttivi o a basso dielettrico (CC ≥ 1,5).

• Funzionamento con schiuma, rivestimento o condensa.

• Uno switch compatto, con montaggio laterale o superiore.

• Versione standard o per alte temperature (fino a 235 °C).

• Uscita NPN/PNP (NO/NC), 12‑30 V CC.

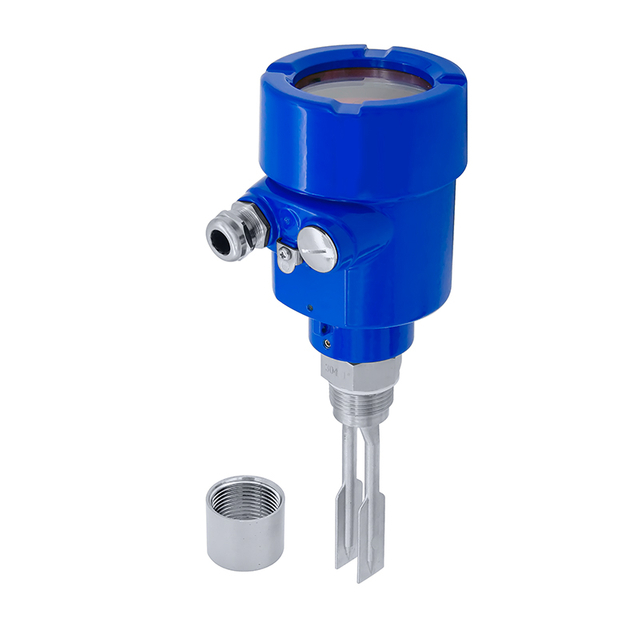

Interruttore di livello del diapason (HYM610)

L'HYM610 utilizza un cristallo piezoelettrico per far vibrare il diapason. Quando la forcella è immersa nel materiale, lo smorzamento della risonanza provoca un forte calo di ampiezza e un cambiamento di frequenza/fase. L'elettronica interna lo converte immediatamente in un segnale di commutazione. L'interruttore è disponibile con uscita con contatto relè (per alimentazione CA o CC) o uscita in tensione CC. Un indicatore LED segnala la forcella vibrante (verde) o coperta (rossa). L'alloggiamento è in alluminio pressofuso (IP66) e la forcella è in acciaio inossidabile 304 o 316. Le connessioni al processo includono filettature o flange.

Meglio quando hai bisogno:

• Rilevamento affidabile del livello di livello per liquidi (densità ≥ 0,6 g/cm³) e solidi/polveri leggeri.

• Immunità alla schiuma, alle turbolenze e alle variazioni della costante dielettrica.

• Funzionamento diretto di pompe o valvole tramite contatti relè (fino a 2 A).

• Fluidi per alte temperature fino a 150 °C (standard) o superiori su misura.

• Installazione semplice: non è necessaria alcuna calibrazione per la maggior parte dei supporti.

Confronto veloce

Applicazioni degli interruttori di livello per settore

Acqua e acque reflue

Le stazioni di sollevamento, i pozzetti delle pompe e i serbatoi di stoccaggio necessitano di una protezione affidabile di basso livello per impedire il funzionamento a secco delle pompe e di allarmi di livello alto per evitare traboccamenti. Gli interruttori a diapason (HYM610) sono ideali per le acque reflue perché non sono influenzati da schiuma o detriti galleggianti.

Chimico e petrolchimico

Liquidi corrosivi, solventi e fanghi aggressivi richiedono parti a contatto con il fluido chimicamente resistenti. L'HWM11 con rivestimento in PEEK/PTFE e sonda 316L è in grado di gestire acidi, alcali e molti solventi. Il principio della capacità funziona anche con costanti dielettriche variabili.

Cibo e bevande

Silos per farina, zucchero o cereali e serbatoi per sciroppi o oli. Gli interruttori a diapason (HYM610) sono igienici (Ra <0,8 μm su richiesta) e facili da pulire. Gli interruttori capacitivi possono essere utilizzati per prodotti appiccicosi come miele o cioccolato.

Farmaceutici

Circuiti, fermentatori e sistemi di gestione delle polveri per acqua ad elevata purezza (WFI). Entrambi i tipi di interruttore sono disponibili con 316L elettrolucidato e morsetti o filettature sanitarie.

Solidi e polveri sfusi

Cemento, pellet di plastica, polvere di carbone e polveri metalliche. Gli interruttori a diapason sono preferiti perché non sono influenzati dall'accumulo di polvere e possono essere installati verticalmente o ad angolo. Gli interruttori capacitivi funzionano bene per polveri molto fini (ad esempio, toner, farina).

Come scegliere il giusto interruttore di livello

Determinare le proprietà del mezzo

• Liquido con schiuma o costante dielettrica variabile → diapason (HYM610) è solitamente la scelta migliore; la schiuma non inumidisce la forcella, ma il liquido sottostante sì.

• Liquame appiccicoso, coprente o conduttivo → capacità (HWM11): può essere programmato per ignorare gli accumuli e rilevare il prodotto dietro di essi.

• Polvere o granuli fini → funzionano entrambi, ma il diapason è più comune perché è autopulente (le vibrazioni scrollano via la polvere leggera).

• Bassa costante dielettrica (ad es. oli, plastica) → la capacità potrebbe richiedere un elettrodo di riferimento o una calibrazione speciale; il diapason è più facile.

• Alta temperatura (>150 °C) → HWM11 con opzione alta temperatura (235 °C) è adatto; per il diapason, consultare l'abitudine.

Uscita e potenza

• Controllo diretto della pompa o relè di allarme – HYM610 con uscita a contatto relè (220 V CA o 24 V CC) è semplice e non richiede un PLC.

• PLC/controller con ingressi CC – HWM11 con NPN/PNP (24 V CC) è facile da interfacciare.

• Cavi lunghi o aree pericolose: utilizzare un interruttore di uscita relè con barriera a sicurezza intrinseca.

Connessione al processo e installazione

• Filettato – G1/2, G1, NPT – standard per montaggio laterale su serbatoi o tubi.

• Flangiato – per serbatoi di grandi dimensioni o alta pressione.

• Sanitario (tri‑clamp) – disponibile su richiesta.

• Montaggio superiore: per allarme di livello alto (prevenzione di troppo pieno). Assicurarsi che la forcella o la sonda si estendano al di sotto del punto di allarme desiderato.

• Montaggio laterale – per allarme di basso livello (protezione della pompa) o livello intermedio.

Condizioni ambientali

• Per ambienti esterni/polverosi/lavabili – IP66 (HYM610) o IP67 (HWM11 con connettore M12) sono adatti.

• Vibrazioni ambientali elevate: il diapason è insensibile alle vibrazioni a bassa frequenza; potrebbe essere necessario filtrare la capacità.

Domande frequenti sul cambio di livello

Qual è la differenza tra un interruttore di livello e un trasmettitore di livello?

Un interruttore di livello fornisce una semplice uscita on/off (ad esempio, relè chiuso quando coperto). Ti dice 'il livello è sopra X' o 'sotto Y'. Un trasmettitore di livello fornisce un segnale continuo da 4‑20 mA proporzionale al livello. Utilizzare un interruttore per l'allarme, il controllo della pompa o l'interblocco. Utilizzare un trasmettitore per l'inventario o il monitoraggio continuo.

Un interruttore di livello a diapason può rilevare la schiuma?

No, i diapason sono progettati per ignorare la schiuma perché la schiuma ha una bassa densità e non inumidisce sufficientemente il diapason. Questo è in realtà un vantaggio: puoi montare la forcella sotto lo strato di schiuma per rilevare il vero livello del liquido. Se è necessario rilevare la presenza della schiuma stessa, è possibile impostare un interruttore capacitivo (HWM11) per rispondere alla schiuma.

Un interruttore di livello capacitivo richiede la calibrazione per ogni mezzo?

Sì, HWM11 consente l'impostazione in loco della soglia di allarme (AL1) utilizzando un programmatore portatile. È possibile impostare il 'valore in aria' e il 'valore in medio' sia per i materiali a basso che ad alto dielettrico. Questa operazione richiede solo pochi minuti e garantisce una commutazione affidabile.

Qual è la densità minima per un interruttore a diapason?

L'HYM610 funziona in modo affidabile con liquidi con densità ≥ 0,6 g/cm³ (la maggior parte dei liquidi, oli e solventi a base acquosa). Per i liquidi più leggeri (ad esempio alcuni solventi o GPL), un interruttore capacitivo potrebbe essere più adatto.

Posso utilizzare un interruttore di livello in un processo ad alta temperatura?

SÌ. La versione standard HWM11 funziona fino a 115 °C e la versione ad alta temperatura fino a 235 °C (personalizzata). Lo standard HYM610 funziona fino a 150 °C. Per temperature più elevate vi preghiamo di contattarci per esecuzioni speciali.

Come posso evitare falsi allarmi dovuti all'accumulo di materiale?

Per i diapason, la vibrazione autopulente solitamente impedisce l'accumulo. Per materiali appiccicosi, l'interruttore capacitivo HWM11 può essere programmato con una soglia di allarme che ignora il cambiamento dielettrico del rivestimento (ad esempio, impostare AL1 su un valore che si attiva solo quando la sonda è completamente coperta dal prodotto, non da un rivestimento sottile).

Perché scegliere i nostri interruttori di livello?

Progettiamo e produciamo interruttori di livello capacitivi e a diapason che funzionano in modo affidabile in condizioni industriali impegnative, dai prodotti chimici corrosivi ai prodotti alimentari appiccicosi e ai silos polverosi.

Costruzione robusta di livello industriale

• Materiali a contatto con il fluido: acciaio inossidabile 304/316L, PEEK, rivestimento in PTFE per fluidi corrosivi.

• Custodia: alluminio pressofuso (IP66) o acciaio inossidabile (IP67).

• Intervallo di temperatura: standard fino a 150 °C, opzioni ad alta temperatura fino a 235 °C.

• Pressione nominale – fino a 10 MPa (100 bar) per interruttore capacitivo.

Facile da installare e configurare

• Regolazione in loco: HWM11 può essere calibrato con un programmatore portatile in pochi minuti.

• Nessuna calibrazione necessaria: il diapason HYM610 funziona immediatamente per la maggior parte dei liquidi e dei solidi; la sensibilità può essere regolata con un potenziometro.

• Indicatori di stato LED: mostrano alimentazione, vibrazione della forcella e stato dell'interruttore.

Uscite e potenza flessibili

• Relè (DPDT) – per il controllo diretto della pompa o dell'allarme (220 V CA o 24 V CC).

• NPN/PNP (NO/NC) – per ingressi PLC o controller (12‑30 V CC).

• Modalità fail-safe alta o bassa: selezionabile per la sicurezza.

Supporto e personalizzazione rapidi

Ti aiutiamo a scegliere la tecnologia di rilevamento, la lunghezza della sonda, la connessione al processo e l'uscita corrette per il tuo materiale specifico. Per ordini OEM o di progetto, possiamo personalizzare lunghezze della sonda, rivestimenti speciali e design per alte temperature. I campioni sono disponibili per i test.
