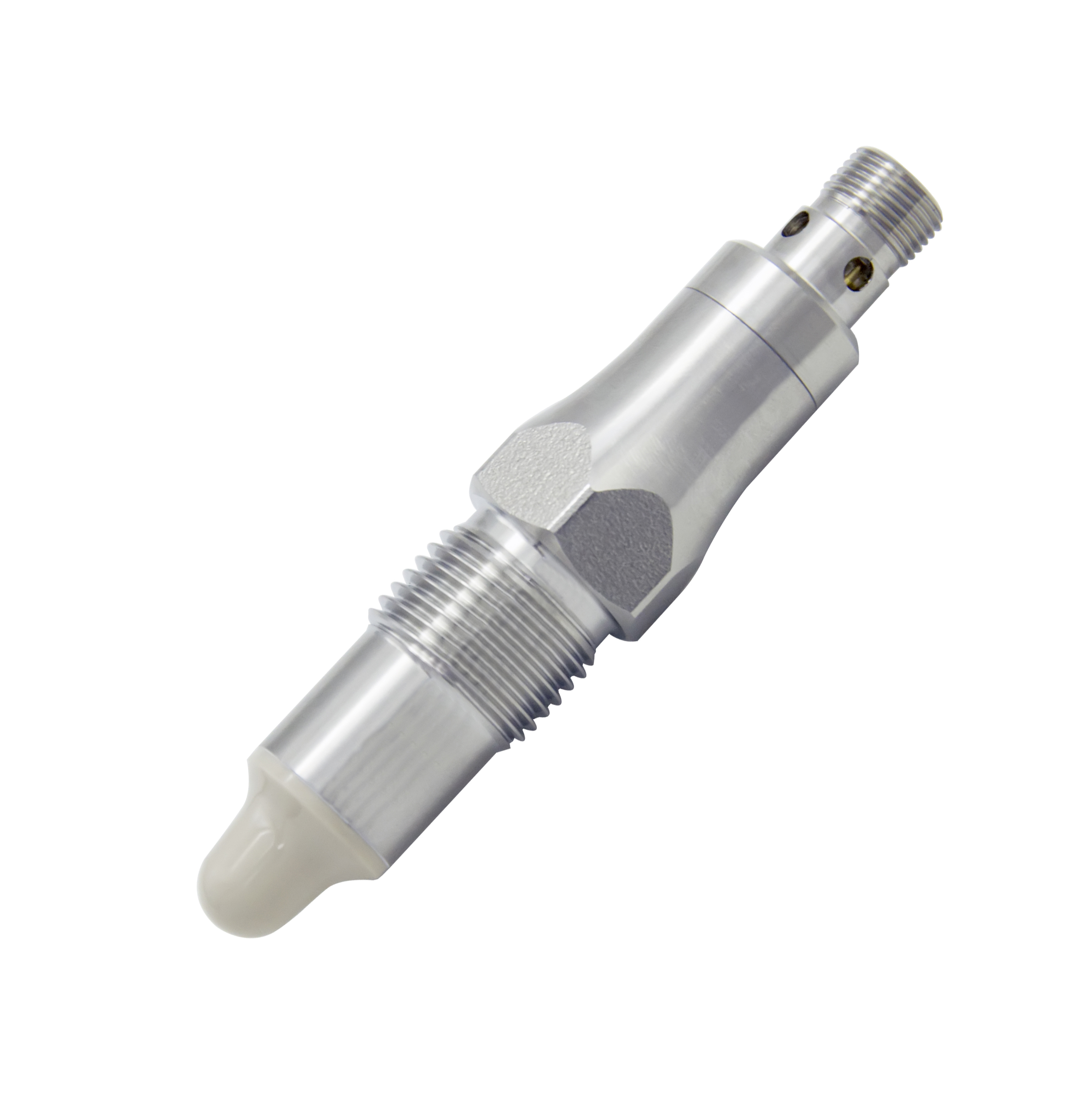

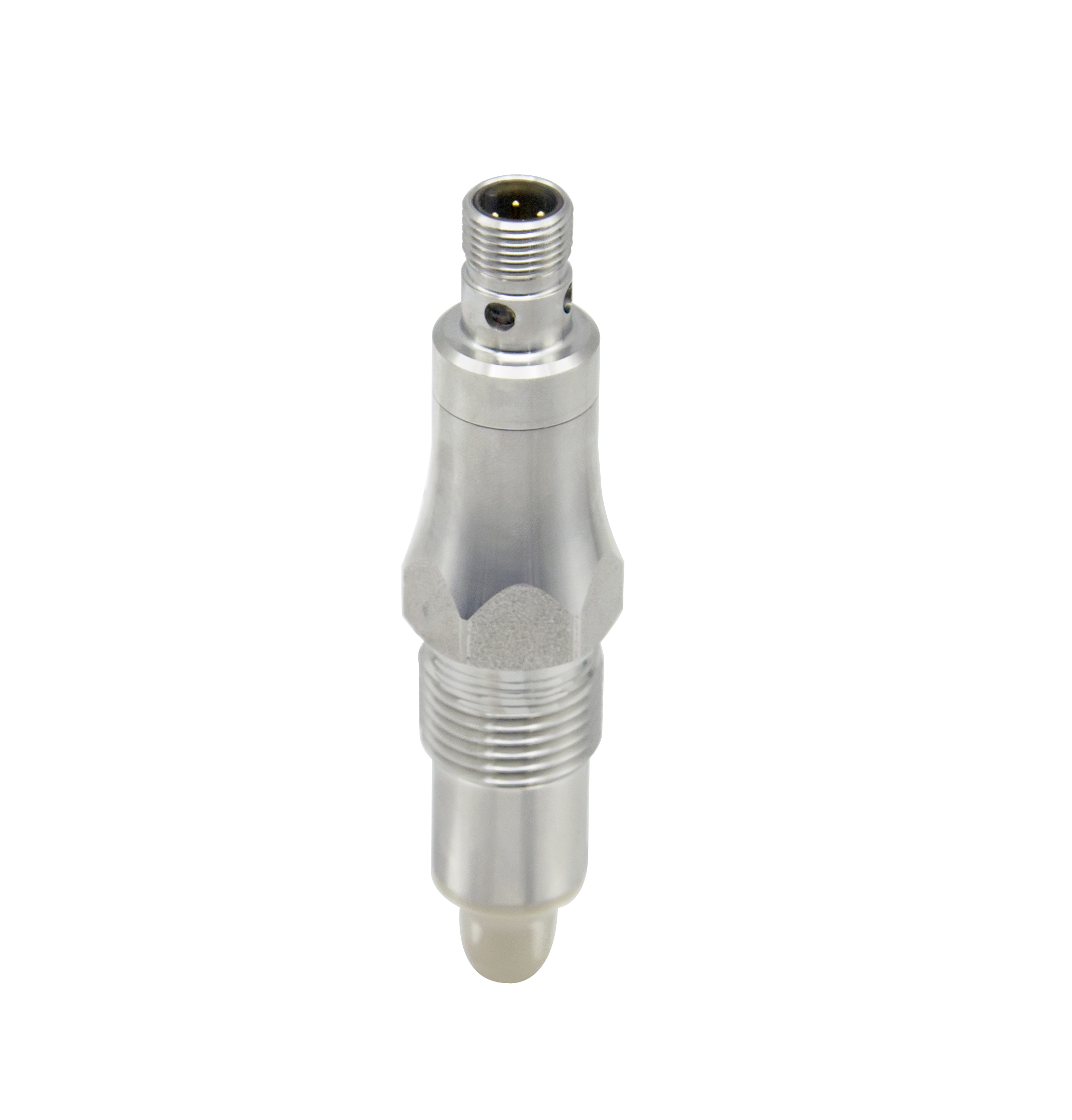

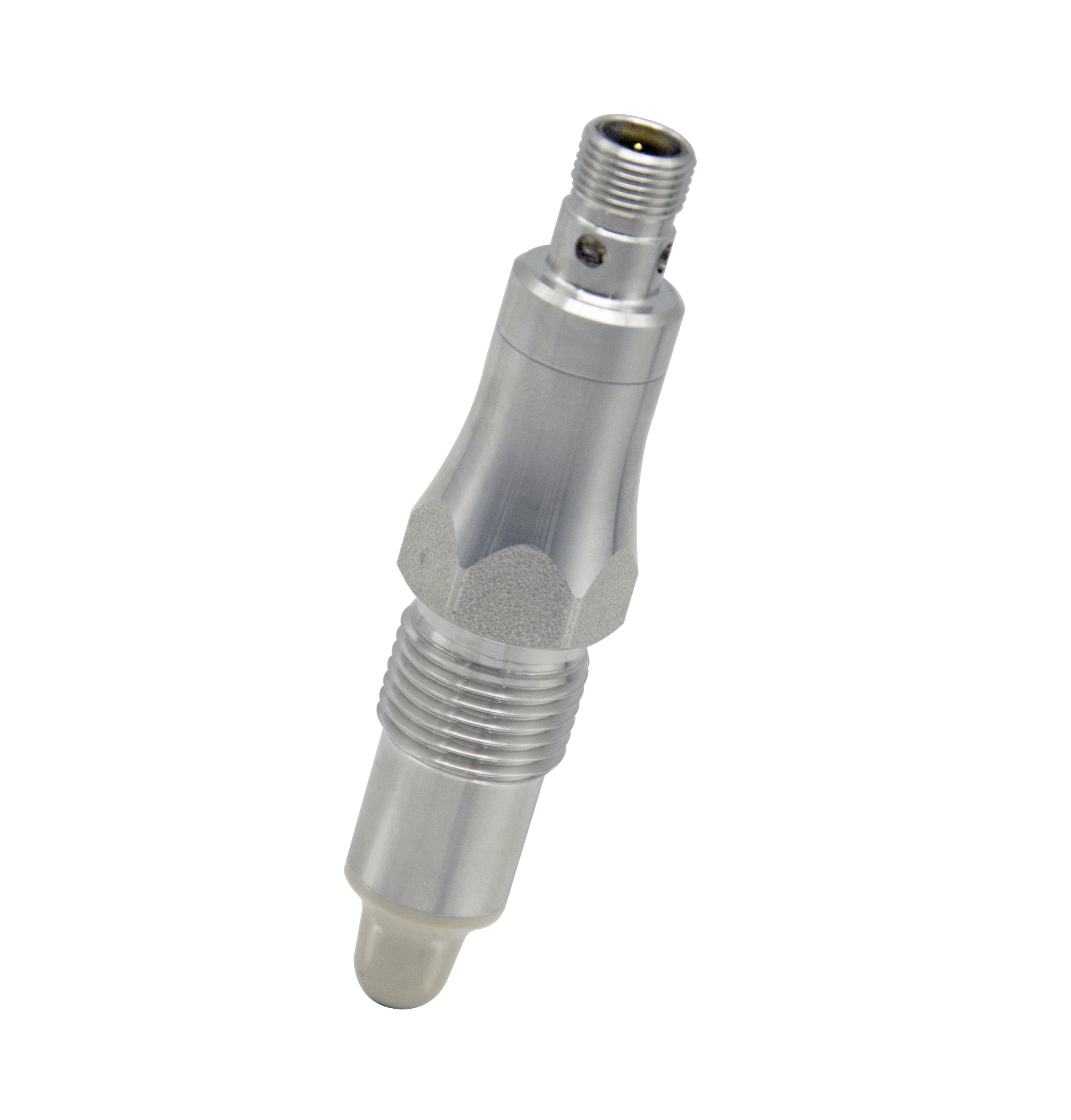

HWM11 Interruttore di livello a microonde per liquidi, per solidi

Download del foglio dati:
HWM11 Microwave level switch-Datasheet-V26.1.pdf

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Panoramica

L'interruttore di livello a microonde determina il valore della capacità all'estremità del sensore e il valore della costante dielettrica del fluido attraverso un campo elettrico ad alta frequenza. Poiché il valore della costante dielettrica dell'aria è diverso da quello del mezzo, si possono individuare due stati: coperto e scoperto. In circostanze normali, la spia è spenta per indicare che è scoperto, mentre la spia è sempre accesa per indicare che è coperto e l'interruttore è acceso.

Questo prodotto ha le caratteristiche di struttura compatta, forti prestazioni anti-appeso, buona stabilità e ampia applicazione di media.

Caratteristiche

Non influenzato dalla schiuma, può rilevare la schiuma e può anche penetrare nella schiuma per rilevare il liquido sotto la schiuma, rilevamento stabile.
Può utilizzare l'operatore portatile per impostare la soglia di allarme sul posto e visualizzare il valore misurato
Può rilevare efficacemente liquami conduttivi adesivi, acqua pura, polvere di metallo, polvere di plastica, polvere ultrafine, ecc.

Parametri ecologici

Prestazioni generali
Principio di misurazione	frequenza di scansione
Isteresi di misura	±1 mm
Caratteristiche medie	DC≥1,5
Tempo di risposta	0,2 secondi
Tempo di smorzamento	0~5 s（Configurabile）
Ripetibilità	± 5 mm
Condizioni di lavoro
Temperatura di lavoro media	-20~80℃(standard) Tipo ad alta temperatura fino a 235 ℃ (personalizzato)
Pressione di lavoro	-0,1~+10MPa
Connessione di processo
Tipo di installazione	Installazione standard; Installazione inversa;
Rugosità superficiale a contatto con il liquido	Ra<0,8μm
Materiale bagnato	PEEK+SS304/316L
Filo di installazione	G1/2'' (M) o personalizzato
Lunghezza della sonda (includere filettatura)	Solo per il tipo standard: 50 mm, 100 mm, 150 mm, 200 mm, 250 mm
Condizioni ambientali
Livello di protezione	IP67
Umidità	<98% UR, con condensa
Temperatura ambiente	Tipo di uscita cavo: -25~70 ℃ Tipo di connettore M12: -40~85 ℃
Temperatura di conservazione	Tipo di uscita cavo: -25~70 ℃ Tipo di connettore M12: -40~85 ℃
Segnale di uscita
Segnale di uscita	NPN, PNP, Relè SPST
Caduta di tensione in uscita	PNP: 1,5 ± 0,5 V, Rcarico = 10 k NPN: 1,5 ± 0,5 V, Rcarico = 10 k
Corrente di uscita	20 mA (tipico); 150 mA (opzionale)
Corrente di dispersione	<100uA
Protezione da cortocircuito in uscita	con
Collegamento elettrico
Collegamento elettrico	M12-4P, con cavo di collegamento 4x0,5mm2
Alimentazione elettrica
Alimentazione elettrica	12 ~ 30vdc
Orario di avvio	<1s
Corrente di alimentazione (senza carico)	8 mA (tipico）；40 mA (massimo)
Rugosità della superficie bagnata	Ra<0,8μm
Collegamento elettrico	M12-4P
Segnale di uscita	NPN/PNP 1,5 ±0,5 V, Rcarico=10k Relè SPST
Protezione da inversione di polarità	SÌ
Resistenza dielettrica	500 V CA
Impostazione predefinita di fabbrica
Tempo di smorzamento	0s
Parametro del punto di allarme AL1	250 (bassa costante dielettrica media) 550 (terreno a base acqua) 720 (impasto conduttivo) Allarme in uscita quando ≥AL1
Valore di misurazione PV	0~1000, dopo la calibrazione: 100: Sonda in aria 800: Sonda nell'acqua del rubinetto
Isteresi di allarme	25
Protezione	I parametri non possono essere modificati prima di essere sbloccati
