Il tuo trasmettitore di pressione sta rovinando il tuo prodotto?

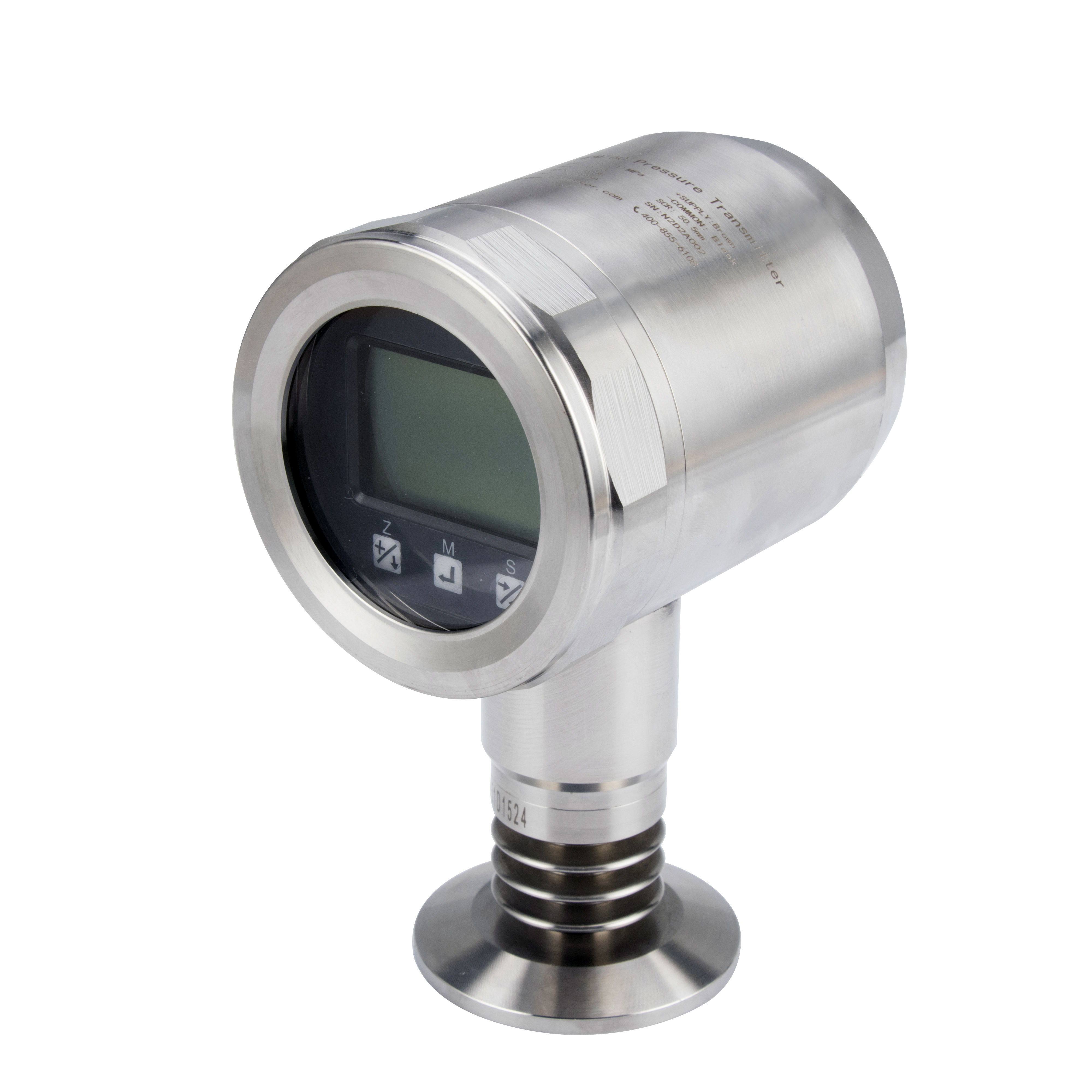

Il trasmettitore di pressione sanitaria HPM760 è progettato per l"industria alimentare, delle bevande, farmaceutica e biotecnologica dove la pulizia e l"affidabilità sono fondamentali. La membrana affacciata, la struttura interamente in acciaio inossidabile e le alette di raffreddamento opzionali lo rendono ideale per misurare la pressione o il livello in fluidi viscosi, appiccicosi o ad alta temperatura. Una corretta installazione garantisce letture accurate e una lunga durata.
1. Prima dell"installazione: cosa controllare
Verificare la connessione al processo – L"HPM760 supporta Tri‑clamp (K252, K505, K640), DIN 11851 (KD40, KD50), SMS (KS112, KS2) e DRD (KDRD). Assicurati che il raccordo corrisponda alla tua tubazione.
Selezionare il materiale corretto della membrana: 316L standard per la maggior parte degli alimenti e dei prodotti chimici delicati; Hastelloy C o Tantalio per acidi aggressivi.
Controllare la temperatura media – L"unità standard funziona fino a 80°C. Per temperature più elevate, aggiungere alette di raffreddamento (3 alette per ≤140°C, 5 alette per ≤180°C). Scegliere inoltre il fluido di riempimento appropriato (olio siliconico per alte temperature fino a 320°C).
Conferma del segnale di uscita: 4‑20 mA (a due fili), 4‑20 mA+HART o 0‑10 V (a tre fili). Garantisci la compatibilità con il tuo sistema di controllo.
2. Passaggi di installazione
Passaggio 1: montare il trasmettitore
Installare il trasmettitore verticalmente o orizzontalmente con la membrana rivolta verso il flusso. Evitare il montaggio con il collegamento elettrico rivolto verso l"alto per evitare l"ingresso di umidità.
Utilizzare un morsetto sanitario (ad esempio Tri‑clamp) per fissare la connessione. Non serrare eccessivamente: seguire le specifiche di coppia del produttore della guarnizione.
Passaggio 2: collegamento elettrico
Per il connettore M12×1 (codice d"ordine C5 o C5X), cablare secondo la tabella seguente:
Tipo di output | Perno 1 (Marrone) | Perno 2 (bianco) | Perno 3 (blu) |
|---|---|---|---|
4‑20 mA (2 fili) | Potenza +V | non utilizzato | 0V / +USCITA |
0‑10 V (3 fili) | Potenza +V | Segnale +OUT | GND |
Utilizzare un cavo schermato per tratte lunghe per evitare interferenze elettromagnetiche.
Passaggio 3: accendere e verificare
Applicare alimentazione (8‑30 V CC per 4‑20 mA, 12‑30 V CC per 0‑10 V). Il display digitale in loco (Y6 o Y7) dovrebbe accendersi e mostrare una lettura della pressione.
Verificare la deriva zero. Se la lettura non è zero in assenza di pressione, eseguire una semplice regolazione dello zero tramite il potenziometro interno (se in dotazione) o correggerla nel PLC.
Passaggio 4: test in condizioni di processo
Aprire lentamente la valvola di processo per evitare picchi di pressione. Confrontare la pressione visualizzata con un manometro di riferimento per confermare la precisione.
3. Applicazioni comuni e note di installazione
Applicazione | Configurazione consigliata | Suggerimento per l"installazione |
|---|---|---|
Livello serbatoio latte/yogurt | Tri-clamp K505, 316L, 4‑20 mA | Montare sul fondo del serbatoio, azzerare la pressione idrostatica prima del riempimento. |
Pastorizzatore di succhi | Alette di raffreddamento (T3 o T5), 4‑20 mA+HART | Posizionare a monte dello scambiatore di calore per una pressione differenziale precisa del filtro. |
Bioreattore farmaceutico | Elettrolucidatura (EP), olio siliconico ad alta temperatura (HS) | Assicurarsi che il diaframma sia a filo con l"interno del serbatoio – senza zone morte. |
Conduttura di sciroppo/miele | Tri-clamp K640 (2″), 316L | Installare con il diaframma rivolto verso il basso per evitare bolle d"aria. |
4. Guida rapida alla risoluzione dei problemi
Problema | Probabile causa | Soluzione |
|---|---|---|
Nessuna uscita/display scuro | Problema di alimentazione o polarità invertita | Controllare il cablaggio. L"unità è dotata di protezione contro l"inversione di polarità (nessun danno, solo non funzionante). |
Lettura irregolare | Aria intrappolata davanti al diaframma | Reinstallare con il diaframma inclinato o spurgare il sistema. |
La lettura si sposta nel tempo | Variazione della temperatura oltre l"intervallo di compensazione | Aggiungere alette di raffreddamento o sostituire il fluido di riempimento con olio ad alta temperatura. |
Intasamento/incollaggio | Tipo di connessione errata (filettata anziché sanitaria) | Sostituirlo con Tri-clamp o altro raccordo ad incasso. |
5. Consigli per la manutenzione
CIP (Clean‑in‑Place) – La membrana affacciata e la superficie liscia in 316L consentono una facile pulizia. Non è necessario rimuovere il trasmettitore.
Controllo periodico dello zero – Ogni 6 mesi, isolare il processo, sfiatare nell"atmosfera e verificare la lettura dello zero. Ricalibrare se necessario.
Ispezionare la guarnizione – Sostituire la guarnizione sanitaria ogni anno o se si osservano perdite.
Conclusione
Il trasmettitore di pressione sanitaria HPM760 offre una misurazione affidabile e igienica della pressione e del livello per applicazioni alimentari, lattiero-casearie, bevande e farmaceutiche. Seguendo le corrette procedure di installazione, ovvero scegliendo la giusta connessione al processo, cablando attentamente e considerando la compensazione della temperatura, è possibile garantire letture accurate e stabilità a lungo termine.
Per configurazioni personalizzate (alette di raffreddamento, materiale del diaframma, elettrolucidatura), contattare il nostro team.
