Come installare correttamente un trasmettitore di pressione universale?

I trasmettitori di pressione universali sono ampiamente utilizzati nelle applicazioni industriali per misurare la pressione di liquidi, gas o vapore. Ma un"installazione non corretta può portare a letture imprecise, deriva del segnale o persino danni permanenti al sensore. Allora, qual è il modo corretto di installare un trasmettitore di pressione universale come l"HPM180? Questa guida ti guida attraverso i passaggi chiave e le migliori pratiche.

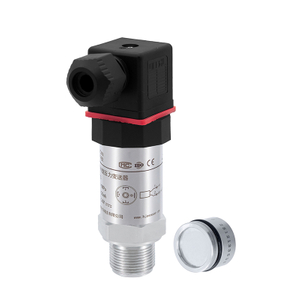

Perché scegliere il trasmettitore di pressione universale HPM180?

L"HPM180 utilizza un nucleo di pressione in silicio diffuso ad alta precisione con un circuito di condizionamento del segnale integrato, convertendo i segnali di pressione in uscite standard da 4‑20 mA, 0‑5 V o 0‑10 V. Le caratteristiche principali includono:

• Ampio intervallo di pressione: pressione relativa da -100 kPa fino a 100 MPa, pressione assoluta da 0 a 60 MPa

• Elevata precisione – fino a ±0,1% FS (personalizzato)

• Opzioni di uscita versatili: 4‑20 mA, 4‑20 mA+HART, 0‑5 V, 0‑10 V

• Connessioni al processo multiple: M20×1,5, G1/2 e opzioni personalizzate

• Ampia compensazione della temperatura: da -20°C a 85°C (a seconda della precisione)

• Gradi di protezione elevati: disponibili da IP65 a IP68

• Materiali robusti: acciaio inossidabile 304 o 316L, con varie opzioni di diaframma (316L, titanio, tantalio, Hastelloy C)

Guida all"installazione passo dopo passo

1. Controlli pre-installazione

• Verificare il modello: verificare che il campo di pressione, il segnale di uscita e la connessione al processo corrispondano alla propria applicazione.

• Ispezionare il trasmettitore: verificare la presenza di eventuali danni visibili all"alloggiamento, alla filettatura o al connettore elettrico.

• Conferma la compatibilità del mezzo: assicurati che i materiali a contatto con il fluido (diaframma, O-ring) siano compatibili con il tuo mezzo.

2. Selezionare la posizione di montaggio corretta

• Vibrazioni – evitare luoghi con vibrazioni eccessive. L"HPM180 può sopportare vibrazioni fino a 10 g, ma vibrazioni intense e prolungate possono influire sulla precisione.

• Temperatura: mantenere la temperatura ambiente e quella del mezzo entro gli intervalli specificati. Ambiente: da -40°C a 85°C; Medio: da -40°C a 125°C.

• Accessibilità: montare il trasmettitore in un punto in cui sia facilmente accessibile per la manutenzione e la lettura.

• Orientamento – per mezzi liquidi, installare il trasmettitore sotto il punto di presa per mantenere la linea d"impulso allagata. Per i fluidi a gas, installare sopra il punto di rubinetto.

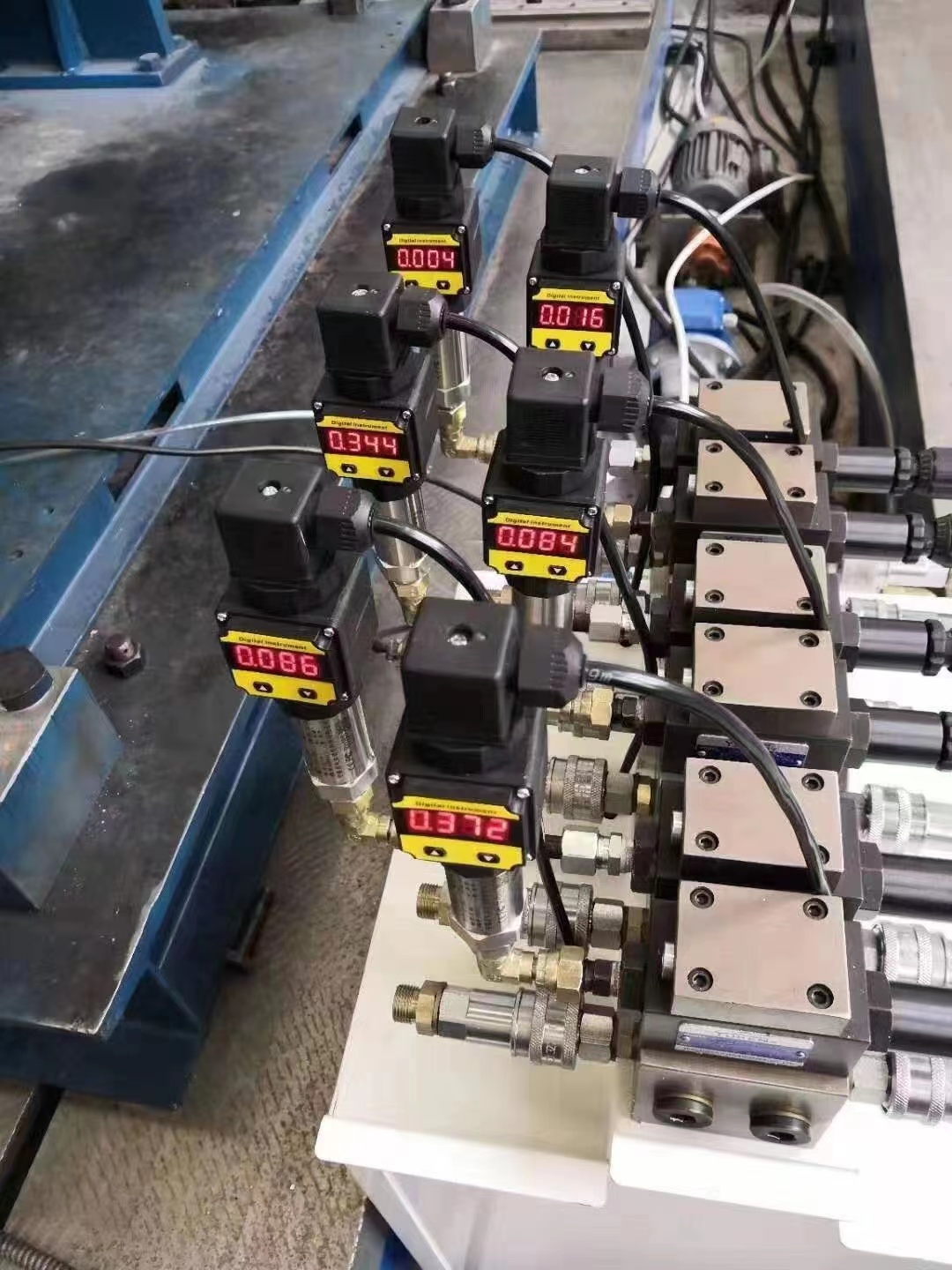

3. Installazione meccanica

• Connessione filettata: applicare nastro in PTFE o sigillante per filettature sulla filettatura maschio, lasciando pulite le prime due filettature per evitare che la contaminazione penetri nel sistema.

• Serraggio – utilizzare una chiave sulle parti esagonali della porta di pressione, mai sull"alloggiamento. Stringere saldamente ma non stringere eccessivamente.

• Per applicazioni CIP/SIP: assicurarsi che la superficie del diaframma non venga danneggiata durante l"installazione.

4. Collegamento elettrico

L"HPM180 offre tre opzioni di cablaggio. Fare riferimento alla guida all"ordine per la configurazione specifica:

• 2 fili 4‑20 mA: collega l"alimentazione e il segnale sullo stesso circuito. Alimentazione: Rosso (+V), Nero (0V/+OUT).

• 3 fili 0‑5 V/0‑10 V: linee di alimentazione e segnale separate. Alimentazione: Rosso (+V), Nero (GND), Segnale: Blu (+OUT).

• Importante: scollegare sempre l"alimentazione prima del cablaggio. Assicurarsi che la tensione di alimentazione corrisponda ai requisiti del trasmettitore (ad esempio, 8‑30 V per 4‑20 mA).

5. Messa in servizio del sistema

• Pressurizzare lentamente il sistema e monitorare il segnale di uscita.

• Verificare la lettura dello zero a pressione atmosferica.

• Confrontare la lettura del fondo scala con uno standard di riferimento.

• Per i modelli HART, utilizzare un comunicatore portatile per regolare zero e intervallo in remoto.

Errori comuni da evitare

Considerazioni finali

L"installazione di un trasmettitore di pressione universale come l"HPM180 è semplice se si seguono le procedure corrette. Verifica sempre il tuo modello, montalo correttamente, cablalo correttamente e testalo accuratamente prima di metterlo in servizio. Se hai bisogno di aiuto per selezionare il segnale di uscita, il campo di pressione o la connessione al processo corretti per la tua applicazione, contattaci per ricevere supporto tecnico gratuito.
