Come installare correttamente un pressostato?

I pressostati sono essenziali per il monitoraggio e il controllo della pressione nei sistemi idraulici, pneumatici e industriali. Ma un"installazione errata può portare a false commutazioni, letture instabili o addirittura guasti alle apparecchiature. Quindi, qual è il modo giusto per installare un pressostato come il pressostato intelligente HPM560? Questa guida ti guida attraverso i passaggi chiave e le migliori pratiche.

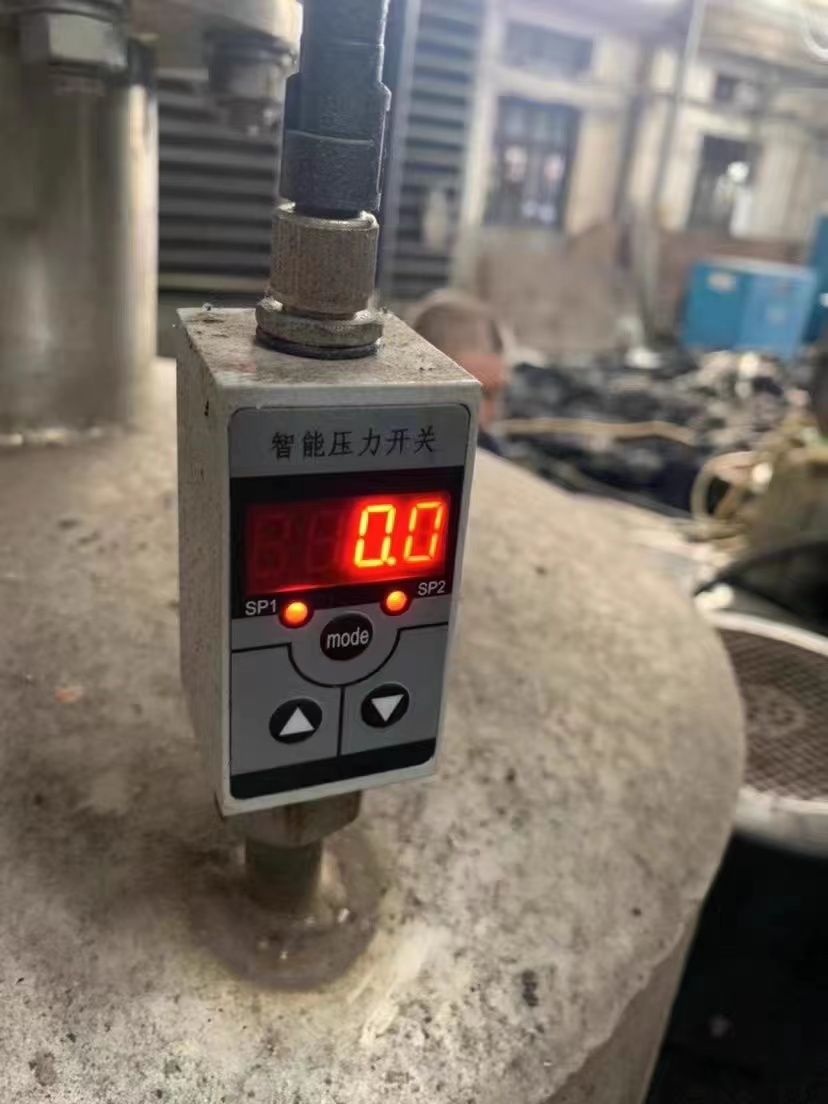

Perché scegliere il pressostato intelligente HPM560?

L"HPM560 è un pressostato completamente elettronico con sensore piezoresistivo al silicio e diaframma isolato. Combina misurazione della pressione, visualizzazione, uscita e controllo in un"unica unità compatta. Le caratteristiche principali includono:

• Ampio intervallo di pressione: da -100 kPa fino a 60 MPa

• Elevata precisione – ≤±0,5% FS

• Display LED a 4 bit: lettura chiara sul posto

• Uscite di commutazione doppie: PNP/NPN selezionabili, capacità di carico fino a 1,2 A

• Uscita analogica – 4-20 mA per il monitoraggio remoto

• Risposta rapida: tempo di risposta <4ms

• Lunga durata dell"interruttore – >1 milione di cicli

• Protezione IP65 – adatto per ambienti industriali

• Ampio intervallo di temperature: temperatura media da -25°C a 80°C

Guida all"installazione passo passo

1. Controlli pre-installazione

• Verificare il modello: verificare che il campo di pressione, il tipo di uscita (PNP/NPN) e la connessione al processo corrispondano alla propria applicazione.

• Ispezionare l"unità: verificare la presenza di eventuali danni visibili all"alloggiamento, al display o alla filettatura.

• Leggere il manuale – rivedere lo schema elettrico e le istruzioni per l"impostazione dei parametri.

2. Selezionare la posizione di montaggio corretta

• Vibrazioni – evitare luoghi con vibrazioni eccessive. L"HPM560 può sopportare vibrazioni di 10 g, ma vibrazioni intense e prolungate possono influire sulla precisione.

• Temperatura – mantenere la temperatura ambiente tra -25°C e 80°C. Evitare fonti di calore dirette.

• Accessibilità: montare l"interruttore in una posizione in cui il display sia facile da leggere e i tasti siano accessibili per la regolazione dei parametri.

• Compatibilità con i supporti: assicurati che il materiale a contatto con il fluido (acciaio inossidabile 304) sia compatibile con i tuoi supporti.

3. Installazione meccanica

• Connessione filettata: la connessione al processo standard è filettata. Applicare nastro o sigillante in PTFE alla filettatura maschio, lasciando pulite le prime due filettature per evitare contaminazioni.

• Serraggio: utilizzare una chiave sulle parti esagonali dell"interruttore, mai sull"alloggiamento. Stringere saldamente ma non stringere eccessivamente.

• Orientamento: montare l"interruttore con l"ingresso del cavo rivolto verso il basso per impedire l"ingresso di umidità.

4. Collegamento elettrico

L"HPM560 offre tre opzioni di cablaggio. Fare riferimento alla guida all"ordine per la configurazione specifica:

• Connettore M12 standard a 4 pin: l"assegnazione dei pin varia in base al tipo di uscita. Consultare lo schema elettrico riportato sull"etichetta del prodotto.

• Uscita cavo: utilizzare un cavo schermato per l"uscita analogica per ridurre al minimo il rumore elettrico.

• Importante: scollegare sempre l"alimentazione prima del cablaggio. Collegare l"alimentazione (24 V CC) con la polarità corretta.

5. Impostazione dei parametri

• Impostazione dei punti di commutazione – utilizzare i tasti frontali per impostare i valori di commutazione superiore e inferiore. I valori possono essere impostati ovunque, dalla scala zero al fondo scala.

• Seleziona il tipo di uscita: scegli PNP o NPN in base al tuo sistema di controllo.

• Regola il tempo di ritardo: imposta il ritardo di commutazione per evitare vibrazioni in applicazioni rumorose.

• Testare le impostazioni: applicare pressione e verificare che gli indicatori LED e le uscite di commutazione rispondano correttamente.

6. Messa in servizio del sistema

• Pressurizzare lentamente il sistema e monitorare il display.

• Verificare l"azione di commutazione nei punti preimpostati.

• Controllare la linearità dell"uscita analogica (4-20 mA).

• Testare il sistema in condizioni operative normali.

Errori comuni da evitare

Considerazioni finali

L"installazione di un pressostato come il pressostato intelligente HPM560 è semplice se si seguono le procedure corrette. Verifica sempre il tuo modello, montalo correttamente, cablalo correttamente e testalo accuratamente prima di metterlo in servizio. Se hai bisogno di aiuto per selezionare il pressostato giusto per la tua applicazione, sia che tu abbia bisogno di un"uscita PNP o NPN, di un intervallo di pressione specifico o di impostazioni personalizzate, contattaci per ricevere supporto tecnico gratuito.
