Come installare correttamente un indicatore di livello magnetico?

Gli indicatori di livello magnetici sono ampiamente utilizzati nelle applicazioni di controllo dei processi petrolchimici, metallurgici e industriali, soprattutto in ambienti ad alta temperatura e alta pressione. Ma un"installazione errata può portare a letture errate, galleggianti incollati o persino danni alle apparecchiature. Allora, qual è il modo giusto per installare un indicatore di livello magnetico come HYM‑UZ? Questa guida ti guida attraverso i passaggi chiave e le migliori pratiche.

Perché scegliere l"indicatore di livello magnetico HYM‑UZ?

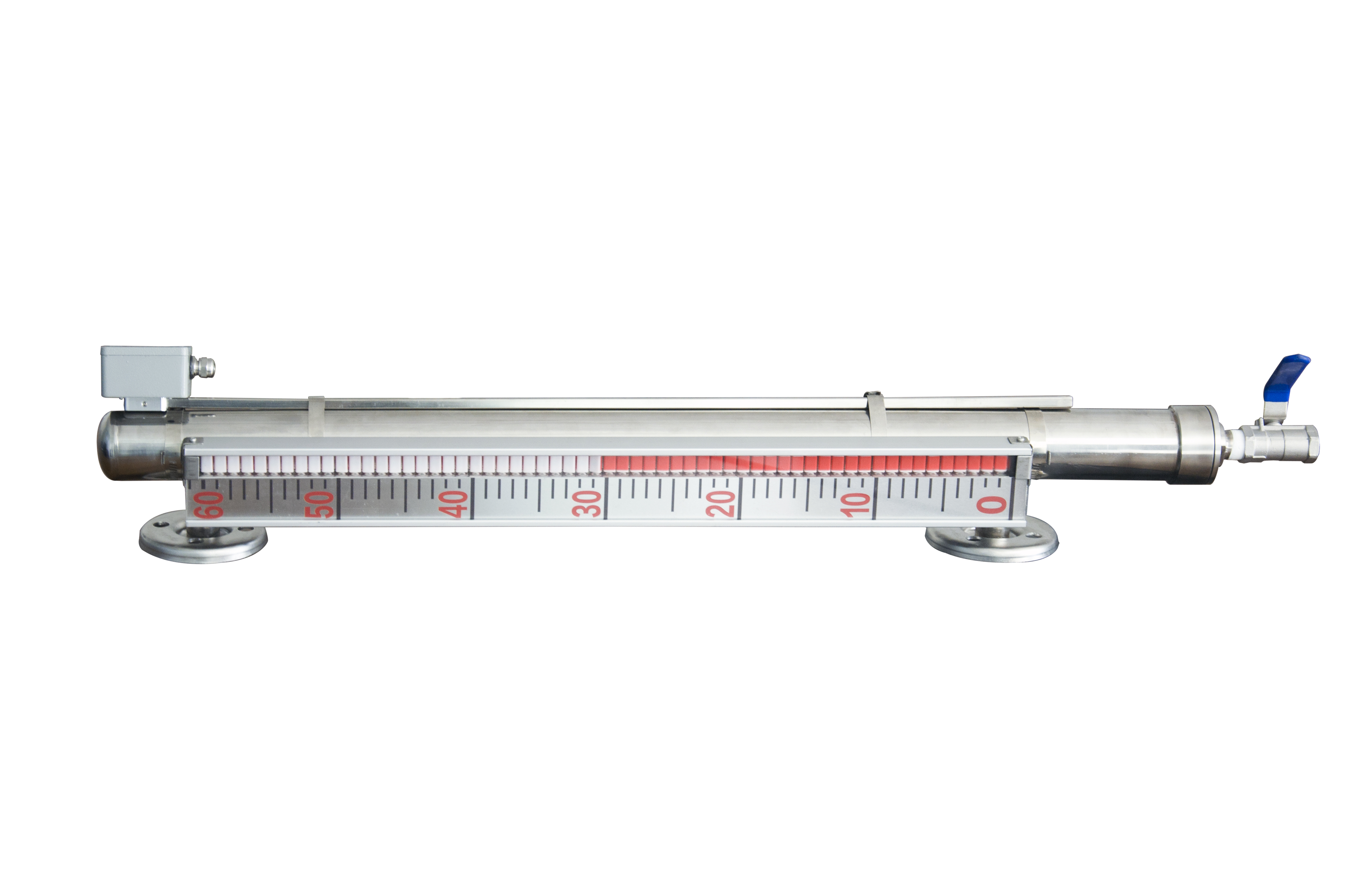

L"HYM‑UZ è costituito da una camera collegata al serbatoio tramite tubi di bypass, con un galleggiante dotato di magnete che sale e scende con il livello del liquido. Questo movimento ribalta le bandierine magnetiche rosse/bianche per fornire un"indicazione chiara e visiva del livello: rosso per il liquido, bianco per lo spazio del vapore. Le caratteristiche principali includono:

• Ampio intervallo di misurazione: da 200 mm a 10.000 mm

• Elevata precisione: ±10 mm

• Ampio intervallo di temperature: da –150°C a 400°C

• Capacità di pressione: fino a 10,0 MPa

• Molteplici opzioni di materiali: 304, 316L, PE, PP, UPVC, rivestito in PTFE e personalizzati

• Trasmettitore opzionale: 4‑20 mA, RS485 o HART per il monitoraggio remoto

• Sono disponibili tipi speciali: versioni anticorrosione, antideflagranti, con camicia di vapore e per basse temperature

Guida all"installazione passo dopo passo

1. Controlli pre-installazione

• Verificare il modello: verificare che il materiale della camera, il galleggiante e le connessioni al processo corrispondano ai requisiti dell"ordine e dell"applicazione.

• Controllare il galleggiante: assicurarsi che il galleggiante si muova liberamente all"interno della camera. Rimuovere qualsiasi materiale di imballaggio o tappi protettivi prima dell"installazione.

• Ispeziona le bandiere: assicurati che le bandiere magnetiche rosse/bianche ruotino senza intoppi e non siano bloccate.

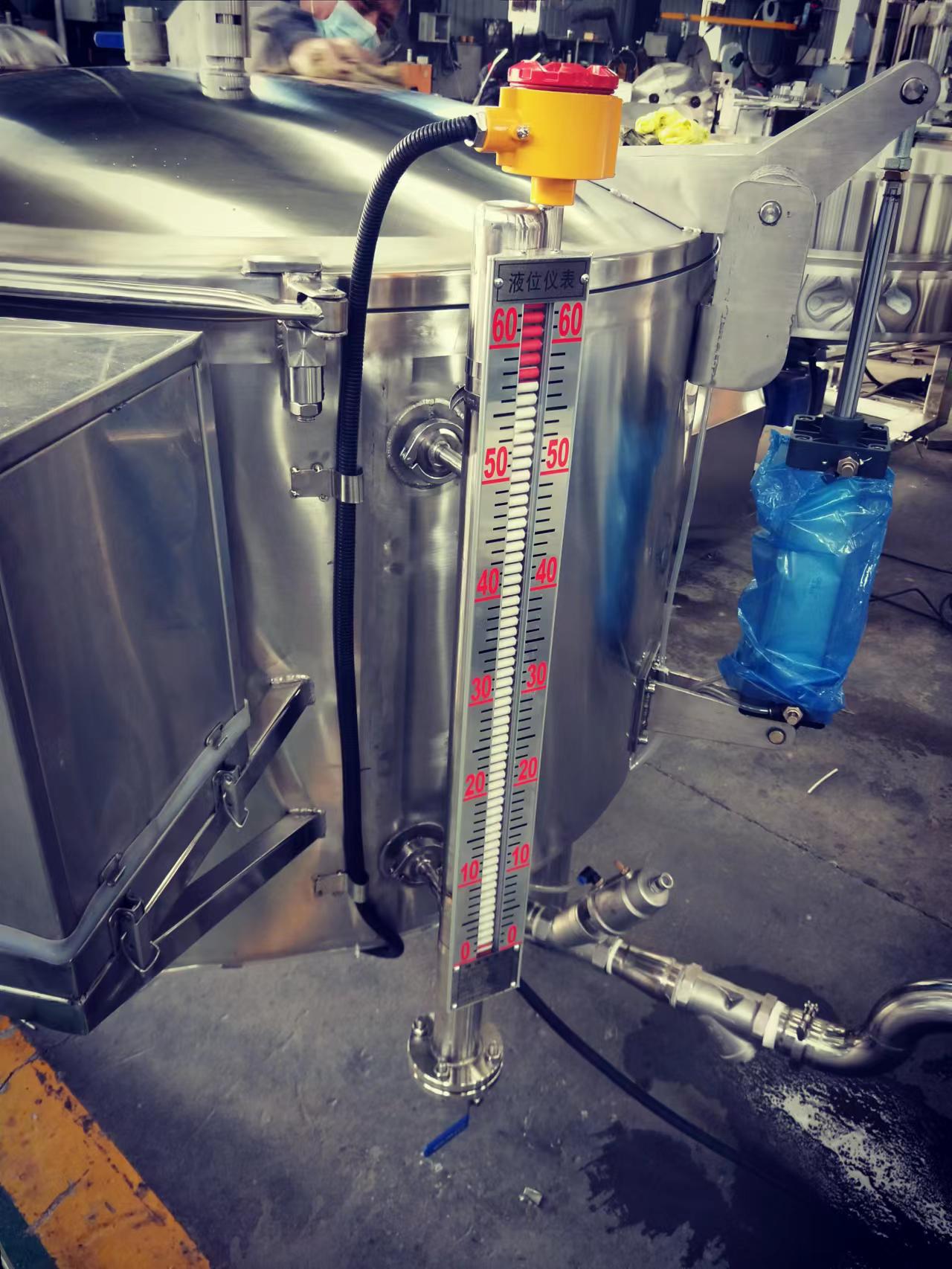

2. Montaggio della Camera

• Montaggio verticale: la camera deve essere installata verticalmente (entro ±2°) per garantire che il galleggiante si muova liberamente.

• Tubazione di bypass – collega i tubi di bypass superiore e inferiore al serbatoio. La connessione superiore dovrebbe ritornare allo spazio del vapore e la connessione inferiore allo spazio liquido.

• Valvole di isolamento: installare valvole di isolamento tra il serbatoio e la camera. Ciò consente la manutenzione e la pulizia senza svuotare il serbatoio.

• Per i modelli con camicia di vapore: collegare l"ingresso e l"uscita del vapore per le applicazioni riscaldate per evitare la solidificazione del mezzo.

3. Installazione galleggiante

• Orientamento del galleggiante: installare il galleggiante con l"estremità del magnete rivolta verso l"alto (contrassegnato sul corpo del galleggiante). L"installazione inversa farà sì che l"indicatore mostri un livello errato.

• Inserimento delicato: inserire lentamente il galleggiante nella camera per evitare danni da impatto. Non far cadere mai il galleggiante.

• Per i modelli con montaggio superiore: utilizzare un filo guida o un"asta per garantire che il galleggiante entri direttamente nella camera.

4. Connessioni di processo

• Collegamenti a flangia: allineare le flange, installare le guarnizioni e serrare i bulloni in modo uniforme secondo uno schema incrociato. Materiale della guarnizione consigliato: PTFE o grafite per resistenza chimica.

• Connessioni filettate: applicare il nastro in PTFE alle filettature maschio e serrare alla coppia consigliata. Non stringere eccessivamente.

• Connessioni Tri-clamp: utilizzare guarnizioni e morsetti adeguati, garantendo una tenuta sicura e senza perdite.

5. Installazione del trasmettitore (opzionale)

• Montare il trasmettitore di livello magnetico HYM880 (o equivalente) sulla camera.

• Collegare il segnale di uscita (4‑20 mA, RS485 o HART) al sistema di controllo.

• Assicurarsi che il pressacavo sia adeguatamente sigillato, soprattutto per i modelli antideflagranti.

• Calibrare il trasmettitore in base ai parametri di portata e densità.

6. Messa in servizio del sistema

• Aprire lentamente le valvole di isolamento per consentire l"ingresso del liquido nella camera. Una pressurizzazione improvvisa può danneggiare il galleggiante.

• Osserva le bandierine magnetiche: dovrebbero ribaltarsi dolcemente man mano che il livello del liquido aumenta.

• Verificare la presenza di perdite in tutti i punti di connessione.

• Per l"uscita remota, verificare che il segnale corrisponda alla lettura visiva.

• Se necessario, regolare lo zero e l"intervallo utilizzando le impostazioni integrate del trasmettitore.

Errori comuni da evitare

Esempio di applicazione nel mondo reale

Un impianto chimico necessitava di un"indicazione affidabile del livello per un reattore ad alta temperatura (250°C) contenente acido corrosivo. Hanno installato HYM‑UZ con una camera in 316 L, galleggiante rivestito in PTFE e un"opzione con camicia di vapore per prevenire la cristallizzazione del mezzo. La camera è stata montata verticalmente con valvole di isolamento e collegata al serbatoio tramite flange DN50. Per il monitoraggio remoto è stato aggiunto un trasmettitore HYM880 con uscita HART da 4‑20 mA. Dopo la messa in servizio, il sistema ha fornito letture di livello stabili e accurate senza problemi di manutenzione per oltre due anni, anche in condizioni di temperatura elevata e corrosive.

Considerazioni finali

La corretta installazione di un indicatore di livello magnetico è essenziale per una misurazione di livello accurata e affidabile e una lunga durata. Verificare sempre l"orientamento del galleggiante, montare la camera verticalmente e utilizzare i materiali corretti per la propria applicazione. Se non sei sicuro di quale modello HYM‑UZ sia adatto al tuo processo, sia che tu abbia bisogno di una versione standard, di un tipo a bassa temperatura o di un"opzione con camicia di vapore, contattaci per ricevere assistenza gratuita nella scelta.

Hai bisogno di un indicatore di livello magnetico affidabile per il tuo prossimo progetto? Controlla le specifiche HYM‑UZ o richiedi un preventivo oggi stesso.

- Il team di ingegneri di Hangjia
