Come installare correttamente un misuratore di portata elettromagnetico?

I misuratori di portata elettromagnetici sono essenziali per misurare liquidi conduttivi in ​​settori quali il trattamento delle acque, chimico, alimentare e metallurgico. Ma un"installazione impropria può portare a letture imprecise, segnali instabili o persino danni al sensore. Allora, qual è il modo corretto di installare un misuratore di portata elettromagnetico come l"HFM100? Questa guida ti guida attraverso i passaggi chiave e le migliori pratiche.

Perché scegliere il misuratore di portata elettromagnetico HFM100?

L"HFM100 funziona secondo la legge di Faraday dell"induzione elettromagnetica, che lo rende ideale per misurare liquidi conduttivi (≥20μS/cm) come acidi, alcali, fanghi e polpa. Le caratteristiche principali includono:

• Ampia gamma di diametri: da DN6 a DN3000

• Diversi materiali di rivestimento: CR, PTFE, FPM, PU, ​​F46, PFA per la compatibilità con vari media

• Molteplici opzioni di elettrodi: 316L, Hastelloy B/C, titanio, tantalio, platino

• Elevata precisione: pendenza dello 0,5% o dell"1,0%.

• Uscite flessibili: 4‑20 mA, impulsi, RS485, HART

• Disponibili versioni antideflagranti – Ex db ia q [ia Ga] IIC T6 Gb

• Ampio intervallo di temperature – sensore: da -25°C a 180°C

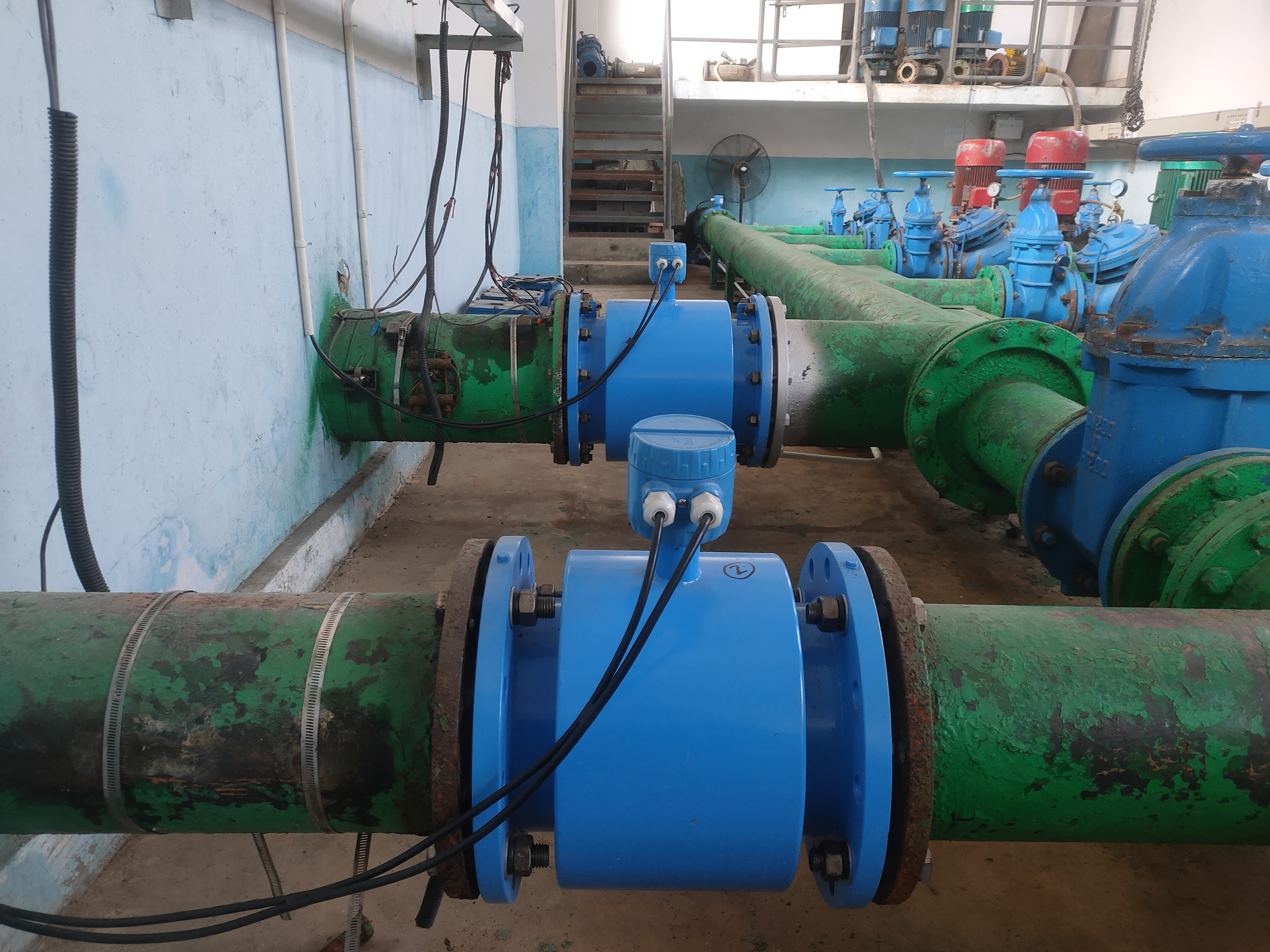

Guida all"installazione passo dopo passo

1. Controlli pre-installazione

• Verifica il modello: verifica che il diametro nominale, il materiale del rivestimento e il materiale dell"elettrodo corrispondano alla tua applicazione.

• Controllare il mezzo: assicurarsi che la conduttività del fluido sia >20μS/cm. Lo strumento non può misurare oli, gas o liquidi non conduttivi.

• Ispezionare il sensore: verificare eventuali danni al rivestimento, agli elettrodi o alle facce della flangia.

2. Seleziona la posizione giusta

• Requisito del tubo pieno: il flussometro deve essere installato in una sezione in cui il tubo è sempre completamente riempito di liquido. Evitare punti alti nella tubazione dove possono accumularsi bolle d"aria.

• Tubazioni diritte: garantire lunghezze di tubo diritte sufficienti: almeno 5× DN a monte e 3× DN a valle del sensore.

• Vibrazioni – evitare luoghi con vibrazioni eccessive. Per ambienti vibranti, utilizzare un"installazione di tipo separato.

• Interferenze magnetiche – tenere lontano da forti campi magnetici (ad es. motori di grandi dimensioni, trasformatori).

3. Orientamento di montaggio

• Installazione orizzontale – installare il sensore in un tubo orizzontale con gli elettrodi sui lati (nelle posizioni ore 3 e ore 9). Ciò impedisce l"accumulo di bolle sugli elettrodi.

• Installazione verticale: l"installazione verticale è accettabile per il flusso verso l"alto, garantendo che il tubo rimanga pieno.

• Non installare mai con gli elettrodi in alto o in basso: ciò potrebbe intrappolare bolle d"aria o sedimenti, causando errori di misurazione.

4. Messa a terra

Una messa a terra adeguata è essenziale per i misuratori di portata elettromagnetici per evitare interferenze dovute al rumore elettrico.

• Mettere a terra il sensore: collegare gli anelli di terra (o gli elettrodi di terra) a una messa a terra adeguata.

• Mettere a terra il convertitore: assicurarsi che l"alloggiamento del convertitore sia messo a terra separatamente.

• Per tubi in plastica o rivestiti: installare anelli di messa a terra su entrambe le estremità del sensore.

5. Collegamenti elettrici

• Cavo di segnale: utilizzare cavi schermati dedicati per il collegamento da sensore a convertitore. Mantenere il cavo il più corto possibile (consigliato <100 m per il tipo integrato).

• Alimentazione – collegare 24 V CC o 220 V CA a seconda del modello. Controllare la descrizione della morsettiera prima del cablaggio.

• Collegamenti di uscita: collegare le uscite da 4‑20 mA, a impulsi o RS485 al sistema di controllo come richiesto.

• Pressacavi: assicurarsi che i pressacavi siano adeguatamente sigillati per mantenere il grado di protezione IP65/IP67.

6. Messa in servizio del sistema

• Controllare il cablaggio: verificare che tutti i collegamenti siano sicuri e corretti.

• Accensione: applicare l"alimentazione e controllare il normale avvio del display LCD.

• Rilevamento tubo vuoto: conferma che l"allarme tubo vuoto funziona correttamente.

• Regolazione dello zero: con il tubo pieno e il flusso interrotto, eseguire la calibrazione dello zero tramite il menu del convertitore.

• Impostazione dell"intervallo: imposta l"intervallo di flusso in base ai requisiti del processo.

• Verificare le letture: confrontare la lettura del flusso con una misurazione di riferimento, se possibile.

Errori comuni da evitare

Considerazioni finali

L"installazione di un misuratore di portata elettromagnetico come l"HFM100 richiede un"attenzione particolare alla posizione del tubo, all"orientamento dell"elettrodo, alla messa a terra e ai requisiti del tubo diritto. Il rispetto di queste linee guida garantisce una misurazione del flusso accurata e affidabile e stabilità a lungo termine. Se hai bisogno di aiuto per selezionare il materiale di rivestimento, il tipo di elettrodo o il metodo di installazione corretti per la tua applicazione specifica, contattaci per ricevere supporto tecnico gratuito.

Hai bisogno di un misuratore di portata elettromagnetico affidabile per il tuo prossimo progetto? Controlla le specifiche dell"HFM100 o richiedi un preventivo oggi stesso.
