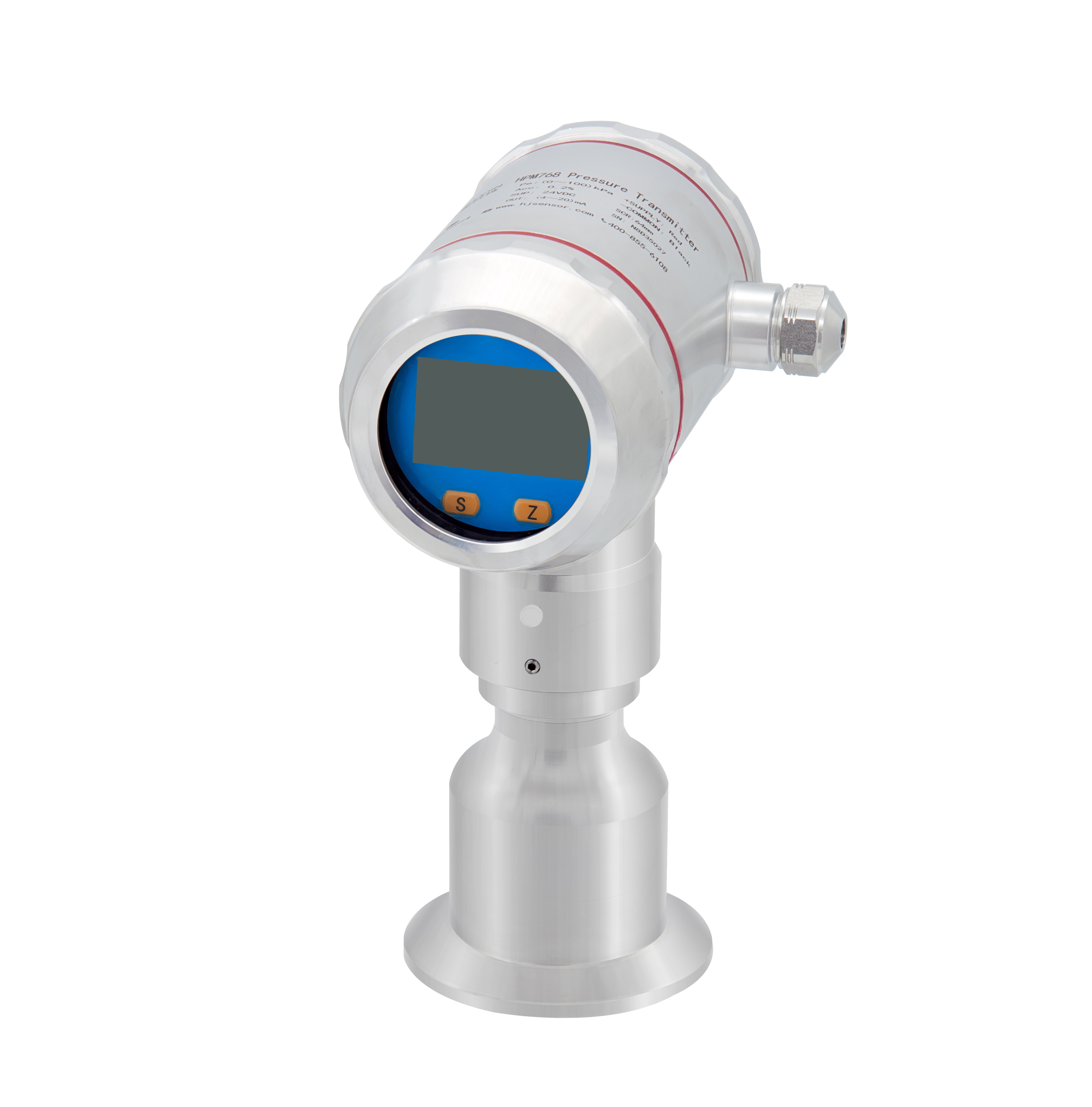

Come verificare la precisione del trasmettitore di pressione sanitaria?

La precisione guida i settori alimentare, delle bevande e farmaceutico. Anche una microscopica deviazione della pressione può rovinare un intero lotto di produzione. Le industrie vincolate da rigidi mandati igienici fanno molto affidamento su ambienti sterili. Richiedono parametri di lavorazione esatti. Sfortunatamente, le sostanze chimiche aggressive e il calore estremo necessari per mantenere queste condizioni causano inevitabilmente la deriva del sensore. Questa graduale perdita di precisione compromette la sicurezza del consumatore. Minaccia anche la rigorosa conformità della FDA.

La verifica di routine rimane l’unico modo definitivo per garantire l’integrità del processo. I controlli diagnostici altamente controllati consentono ai gestori delle strutture di individuare il deterioramento degli strumenti molto prima che si verifichino guasti catastrofici. Questa guida completa descrive nel dettaglio le procedure esatte, gli strumenti metrologici e le migliori pratiche necessarie per verificare i vostri strumenti igienici. Esploreremo anche quando il passaggio alla tecnologia ceramica avanzata diventa la decisione finanziaria più intelligente.

Punti chiave

• La verifica di routine è essenziale: controlli regolari prevengono costosi tempi di inattività e mantengono la conformità continua a rigorosi standard sanitari in settori altamente regolamentati.

• Procedure standardizzate: una vera verifica richiede un ambiente controllato, un calibratore di riferimento certificato e test multipunto precisi.

• Fattori di stress ambientale: sbalzi estremi di temperatura e cicli aggressivi di pulizia sul posto o sterilizzazione sul posto determinano principalmente la deriva del sensore meccanico.

• Superiorità della ceramica: il passaggio a materiali ceramici avanzati riduce drasticamente la deriva, resiste alla corrosione chimica e prolunga la durata delle apparecchiature.

• Verifica e calibrazione: la verifica controlla oggettivamente se il dispositivo funziona entro margini accettabili. La calibrazione regola attivamente il dispositivo per correggere gli errori identificati.

Perché la precisione è importante per i trasmettitori di pressione sanitaria

Conformità normativa e sicurezza

I prodotti biofarmaceutici e gli impianti di lavorazione dei latticini operano al microscopio. Si basano interamente su parametri di pressione rigorosi per mantenere un ambiente sterile e incontaminato. Gli organismi di regolamentazione impongono che tutta la strumentazione di processo funzioni entro tolleranze specifiche e documentate. Un dispositivo di misurazione della pressione deve fornire letture esatte. Ciò dimostra che durante un ciclo sono state raggiunte temperature e pressioni di sterilizzazione critiche. La mancata documentazione di questi parametri comporta gravi sanzioni normative, controlli falliti e devastanti richiami di prodotti. Una strumentazione accurata costituisce la spina dorsale di qualsiasi piano di analisi dei rischi e di controllo dei punti critici.

Qualità e resa del prodotto

Letture imprecise della pressione alterano drasticamente le reazioni chimiche, i processi di pastorizzazione e l"efficienza di filtrazione. Considera uno skid di filtrazione commerciale. Se un trasmettitore segnala una pressione interna inferiore, il sistema automatizzato spinge il mezzo di processo in modo troppo aggressivo. Questa forza eccessiva rompe i delicati filtri a membrana. Contamina istantaneamente il prodotto finale. Al contrario, una pressione eccessiva fa sì che il sistema funzioni in modo inefficiente, riducendo artificialmente la resa complessiva. Anche una deviazione minima dello 0,5% in un lotto commerciale su larga scala porta a consistenze incoerenti nei prodotti lattiero-caseari. Degrada gli ingredienti farmaceutici attivi e spreca materiali preziosi.

Protezione delle apparecchiature

Un trasduttore malfunzionante potrebbe non riuscire a rilevare pericolosi eventi di sovrapressione che si accumulano all"interno di una tubazione. I moderni sistemi di processo utilizzano costose pompe sanitarie, valvole delicate e reti di tubazioni igieniche specializzate. Se il sensore non riesce ad attivare i necessari interblocchi di sicurezza o a comandare il rallentamento del convertitore di frequenza, i picchi di pressione risultanti causano guasti meccanici catastrofici. La protezione di questi beni strumentali richiede sensori che rispondano istantaneamente e con precisione alle variazioni dinamiche della pressione. Ciò garantisce che le valvole di sicurezza si attivino molto prima che si verifichi un danno meccanico.

Strumenti essenziali per il processo di verifica

Per verificare correttamente un trasduttore di pressione igienico, i tecnici della manutenzione devono utilizzare apparecchiature metrologiche specializzate. Tentare questo processo con strumenti scadenti o contaminati produce dati di verifica non validi. Può anche danneggiare permanentemente lo strumento.

Calibratore di pressione di precisione

Il fondamento di qualsiasi processo di verifica è uno standard di riferimento di alta qualità. Le migliori pratiche metrologiche impongono un rapporto di incertezza del test di almeno quattro a uno. In sostanza, il calibratore di pressione di precisione deve essere almeno quattro volte più accurato del trasmettitore da testare. Se lo strumento di processo ha una precisione dichiarata di più o meno 0,2% dello span, il calibratore di riferimento deve fornire una precisione di almeno più o meno 0,05% dello span. Questo rapporto rigoroso garantisce che qualsiasi deviazione misurata derivi realmente dal trasmettitore stesso, piuttosto che da un difetto dell"apparecchiatura di prova.

Multimetro digitale o calibratore di loop

La maggior parte dei trasmettitori sanitari industriali funziona su un circuito elettrico standard da 4-20 mA. Per verificare la precisione operativa, è necessario misurare questa uscita elettrica per garantire che corrisponda perfettamente alla pressione fisica applicata. Per leggere l"uscita in milliampere fino alla terza cifra decimale è necessario un multimetro digitale altamente accurato o un calibratore di loop dedicato. I calibratori di loop si rivelano particolarmente utili in ambienti di laboratorio. Possono fornire simultaneamente l"alimentazione del circuito da 24 V CC necessaria per energizzare il trasmettitore durante i test al banco.

Aria pulita o fonte di liquido

Il test di un dispositivo sanitario richiede mezzi di test rigorosamente non contaminati. L"introduzione di aria sporca dell"officina, acqua di rubinetto non purificata o oli idraulici standard nella membrana affacciata contamina immediatamente il sensore. Ciò viola gli standard igienici. I tecnici devono utilizzare aria pulita e secca di qualità strumentale o azoto ad elevata purezza per i test pneumatici. Quando è necessario un test idraulico per intervalli di pressione più elevati, è necessario utilizzare acqua distillata sterile o glicerina approvata per uso alimentare per evitare l"introduzione di batteri o particelle estranee.

Raccordi e adattatori necessari

I trasmettitori sanitari non utilizzano filettature NPT standard. I fili tradizionali creano gambe morte dove i batteri si nascondono e si moltiplicano facilmente. Utilizzano invece connessioni Tri-Clamp, DIN 11851 o Varivent. Per collegare il trasmettitore al banco di prova senza graffiare il delicato sensore di lavaggio, i tecnici devono utilizzare adattatori igienici perfettamente corrispondenti abbinati a guarnizioni sanitarie nuove. Un bloccaggio improprio induce stress meccanico sul diaframma metallico. Ciò porta a falsi spostamenti dello zero durante il processo diagnostico.

Orientarsi nelle tendenze del settore: il passaggio alla tracciabilità digitale

Osservando il panorama attuale della lavorazione igienica, gli esperti del settore notano uno spostamento decisivo verso una verifica automatizzata e senza supporto cartaceo. Gli organismi di regolamentazione controllano sempre più attentamente l"integrità dei dati durante gli audit delle strutture. Di conseguenza, il settore si sta rapidamente allontanando dalla registrazione manuale degli appunti verso cicli di verifica automatizzati tramite comunicatori intelligenti. Le strutture moderne ora preferiscono la registrazione digitale per conformarsi ai rigorosi requisiti FDA 21 CFR Parte 11. Questa transizione digitale garantisce che ogni punto di calibrazione sia dotato di timestamp, a prova di manomissione e caricato direttamente su un sistema di gestione della calibrazione centralizzato. Ciò elimina virtualmente gli errori di trascrizione umana.

Guida passo passo per verificare la precisione

Preparazione e isolamento

Iniziare rimuovendo in sicurezza il trasmettitore dalla linea di processo seguendo le rigorose procedure di lockout tagout. Pulisci accuratamente la membrana di lavaggio con alcol isopropilico utilizzando un panno privo di lanugine. Assicurarsi che sulla superficie non rimangano residui organici appiccicosi o prodotti chimici per la pulizia. Una volta disinfettato, posizionare lo strumento in un laboratorio di calibrazione a temperatura controllata. Lasciare acclimatare il dispositivo alla temperatura ambiente per almeno due ore. I gradienti termici possono deformare temporaneamente l"elemento sensibile. La stabilizzazione della temperatura funge da prerequisito fondamentale per stabilire una linea di base accurata.

Il controllo del punto zero

Montare il trasmettitore nel suo orientamento operativo standard. La gravità può alterare leggermente la distribuzione della massa interna del sensore. Lasciare la connessione al processo completamente aperta alla pressione atmosferica. Alimentare il circuito utilizzando il calibratore e osservare la lettura dell"uscita. Per un dispositivo standard da 4-20 mA, la pressione atmosferica dovrebbe essere esattamente 4.000 mA. Se l"uscita devia in modo significativo in questa fase iniziale, il dispositivo ha subito uno spostamento dello zero. Documentare questa linea di base atmosferica iniziale prima di procedere al test pressurizzato.

Esecuzione di un test multipunto

Collegare il trasmettitore al calibratore di pressione di precisione utilizzando gli appositi adattatori sanitari. Si eseguirà un controllo di calibrazione a cinque punti allo 0, 25, 50, 75 e 100% dell"intervallo totale dello strumento. Applicare la pressione lentamente e in modo graduale a ciascun punto di regolazione. Lasciare che la lettura digitale si stabilizzi per 15-30 secondi, quindi registrare l"esatta uscita in mA. Una volta raggiunta la portata massima, rilasciare lentamente la pressione. Registra esattamente gli stessi punti durante la discesa. Il test sia upscale che downscale rivela eventuali isteresi. Ciò definisce l"incapacità meccanica del sensore di ritornare al suo stato fisico originale dopo la deflessione.

Calcolo del margine di errore

Confrontare i valori mA registrati con i valori ideali attesi. Calcolare la deviazione sottraendo i mA attesi dai mA misurati in ciascun punto di pressione specifico. Dividere questa deviazione per l"intervallo di 16 mA per determinare la percentuale di errore. Se la percentuale di errore calcolata rientra nella tolleranza di precisione dichiarata dal produttore su tutti i punti testati, la verifica viene considerata positiva. Se dovesse superare la tolleranza accettabile, l"unità richiederà una calibrazione formale o una sostituzione completa.

Fattori comuni che influiscono sulla precisione negli ambienti igienici

Shock termico dovuto ai cicli di pulizia

La causa più diffusa della deriva dei sensori nelle applicazioni sanitarie è lo shock termico estremo. Durante un ciclo di sterilizzazione sul posto, le linee di processo vengono spruzzate con vapore a 121 gradi Celsius o superiore. Segue immediatamente un rapido getto di acqua fredda. Questo violento ciclo termico provoca la rapida espansione e contrazione dei sottili diaframmi metallici. Nel corso del tempo, l"incessante fatica termica provoca una deformazione permanente della membrana di rilevamento. Altera le proprietà fisiche e porta ad uno spostamento permanente nella lettura del punto zero.

Sollecitazioni meccaniche e vibrazioni

Gli impianti di lavorazione di alimenti e bevande utilizzano pompe volumetriche e omogeneizzatori per carichi pesanti che generano vibrazioni significative nelle tubazioni. I trasduttori standard sono dotati di delicati sistemi microelettromeccanici interni e fragili collegamenti dei cavi. Le continue vibrazioni ad alta frequenza indeboliscono questi componenti interni. Inoltre, pratiche di installazione improprie sottopongono a forti sollecitazioni laterali l"alloggiamento del sensore. Il serraggio eccessivo di un raccordo Tri-Clamp è un ottimo esempio. Questa sollecitazione meccanica imita la pressione effettiva del processo, causando letture continue e imprecise.

Corrosione chimica

I regimi Clean-in-Place si basano su sostanze chimiche altamente aggressive. L"idrossido di sodio concentrato e gli acidi nitrici scompongono le proteine ​​organiche. Sebbene la maggior parte dei trasmettitori sanitari utilizzi acciaio inossidabile 316L, l"esposizione continua ad acidi ad alta concentrazione a temperature elevate degrada queste sottili superfici metalliche. Questa corrosione microscopica porta alla vaiolatura. La vaiolatura ospita batteri nocivi e indebolisce il diaframma, con conseguente perdita di sensibilità della misurazione.

Calibrazione e verifica: differenze fondamentali

Comprendere l"esatta distinzione tra queste due azioni di manutenzione previene gli errori di conformità durante gli audit. La verifica funge da controllo diagnostico, mentre la calibrazione funge da azione correttiva.

Il vantaggio della tecnologia ceramica avanzata

Per combattere la dura realtà della pulizia chimica e dello shock termico, le strutture lungimiranti si stanno sempre più aggiornando verso materiali avanzati. Investire in un trasmettitore di pressione sanitaria in ceramica ad alta precisione garantisce un miglioramento immediato in termini di durata. Queste unità utilizzano un elemento sensibile costituito per il 99,9% da allumina ad elevata purezza. A differenza dell'acciaio inossidabile tradizionale, questo robusto materiale ceramico è praticamente impermeabile agli aggressivi prodotti chimici caustici e acidi utilizzati nei processi di pulizia standard.

Stabilità eccezionale e anticorrosione

Un trasduttore di pressione igienico in ceramica non soffre di ossidazione o vaiolatura. Garantisce che il sensore rimanga strutturalmente intatto e altamente stabile negli anni di continua esposizione chimica. Poiché la ceramica possiede un coefficiente di dilatazione termica eccezionalmente basso, rimane dimensionalmente stabile durante le variazioni estreme di temperatura dei cicli di sterilizzazione. Ciò riduce drasticamente l’incidenza della deriva dello zero indotta dal calore.

Design della membrana a filo

L’igiene rimane fondamentale in queste applicazioni. I sensori ceramici sono realizzati con un design della membrana perfettamente piatto e a filo. Questa superficie perfettamente piana impedisce il pericoloso accumulo di fluidi viscosi, proteine ​​appiccicose o biofilm batterici che comunemente affliggono i design dei sensori incassati. La membrana a filo garantisce che i liquidi detergenti possano essere facilmente distribuiti su tutta la superficie, garantendo una sterilizzazione totale con il minimo sforzo.

Resistenza alla sovrapressione e all"usura

La ceramica è incredibilmente rigida e possiede eccellenti proprietà di recupero elastico. Se sottoposto a picchi di pressione improvvisi o all'usura meccanica dovuta a mezzi abrasivi come i liquidi zuccherini, un trasduttore di pressione igienico in ceramica di precisione resiste alla deformazione molto meglio di un diaframma metallico ultrasottile. Questa robustezza meccanica intrinseca fa sì che i sensori ceramici subiscano un'isteresi significativamente inferiore. Di conseguenza, le strutture beneficiano di una necessità drasticamente ridotta di frequenti ricalibrazioni, riducendo i costi complessivi di manutenzione.

Guida alla selezione attuabile: aggiornamento della strumentazione

Riconoscere i segni di una deriva irreversibile del sensore è fondamentale. Se un trasmettitore non supera costantemente la verifica di routine e richiede regolazioni significative del campo a ogni ciclo, l"elemento di rilevamento interno soffre di un affaticamento fatale. In questa fase, tentare ulteriori aggiustamenti è inutile. È necessario smantellare l"unità. Quando selezioni un ricambio, abbina la tecnologia del sensore direttamente alle tue specifiche sfide di processo.

• Per la sterilizzazione a vapore ad alta temperatura: i diaframmi metallici standard si deformano sotto il vapore a 121 gradi Celsius. Seleziona un trasmettitore con condensatore ceramico per alte temperature. Il nucleo in allumina al 99,9% resiste a rapidi shock termici senza spostare il proprio punto zero.

• Per la pulizia chimica aggressiva: se il tuo impianto fa affidamento sull'idrossido di sodio ad alta concentrazione, evita l'acciaio inossidabile 316L. Passa a un modello in ceramica completamente anticorrosione per eliminare la vaiolatura microscopica e l'accumulo di batteri.

• Per il monitoraggio complesso della filtrazione: gli strumenti analogici legacy limitano l'ottimizzazione del processo. L'aggiornamento a un moderno trasmettitore di pressione differenziale igienico dotato di protocolli di comunicazione digitale offre immensi vantaggi. Questi trasmettitori intelligenti offrono funzionalità di azzeramento remoto e diagnostica interna avanzata. Avvisano gli operatori di potenziali problemi prima che si verifichino deviazioni del processo.

Conclusione

Verificare l"accuratezza della strumentazione per la pressione sanitaria è un processo semplice ma assolutamente essenziale. Questa routine diagnostica fondamentale protegge attivamente la qualità del prodotto, tutela i costosi beni strumentali e garantisce la costante sicurezza dei consumatori. Mentre i controlli di verifica regolari prevengono costosi tempi di inattività non pianificati, fare affidamento su una tecnologia obsoleta trasforma la manutenzione in una lotta costante.

Investire in tecnologie affidabili e di alta qualità riduce significativamente questi grattacapi legati alla manutenzione continua. I sensori ceramici avanzati offrono una stabilità superiore a lungo termine. Resistono agli shock termici e alla corrosione chimica che distruggono i diaframmi metallici standard. Rivedi attentamente i programmi di manutenzione della tua struttura oggi stesso. Se riscontri frequenti derive del sensore, è tempo di valutare opzioni migliori. Esplora le soluzioni di misura ad alte prestazioni di HJ Sensor per garantire una conformità rigorosa, ridurre i costi di manutenzione e ottenere un controllo di processo più rigoroso per il futuro.

FAQ

Con quale frequenza devo verificare l"accuratezza del mio trasmettitore di pressione sanitario?

Le linee guida standard del settore generalmente raccomandano di verificare l"accuratezza degli strumenti di pressione industriali ogni 6-12 mesi. Tuttavia, la frequenza esatta deve essere dettata dall"applicazione specifica, dall"aggressività dei mezzi di processo e dal contesto normativo in vigore. Nei settori altamente regolamentati che operano secondo severi requisiti FDA, la verifica può essere obbligatoria su base trimestrale. Le strutture che sottopongono quotidianamente i propri sensori alla sterilizzazione a vapore ad alta temperatura indurranno un affaticamento più rapido dei sensori, rendendo quindi necessari controlli di verifica più frequenti.

Posso verificare un trasmettitore senza rimuoverlo dalla pipeline?

La verifica in situ è ​​tecnicamente possibile e viene spesso utilizzata per controlli rapidi e intermedi tra cicli di calibrazione formali. Questo processo richiede infrastrutture di tubazioni specializzate, come porte di convalida dedicate o collettori con valvole di blocco e spurgo igieniche. Mentre i test in situ riducono al minimo le interruzioni del processo, le condizioni ambientali nello stabilimento possono introdurre errori di misurazione. Per una verifica definitiva ed estremamente accurata, rimuovere il dispositivo e testarlo in un ambiente di laboratorio controllato rimane il gold standard empirico.

Perché un trasduttore ceramico è migliore per i processi di sterilizzazione?

I trasduttori ceramici sono spesso specificati per applicazioni di pulizia rigorose a causa delle proprietà intrinseche del materiale dell"ossido di alluminio di elevata purezza. I tradizionali diaframmi ultrasottili in acciaio inossidabile sono altamente sensibili agli shock termici, espandendosi e contraendosi violentemente durante la sterilizzazione a vapore. I sensori ceramici possiedono un coefficiente di dilatazione termica significativamente più basso, rimanendo dimensionalmente stabili durante le fluttuazioni di temperatura estreme. Inoltre, l"allumina pura è chimicamente inerte e mostra un"eccezionale resistenza agli acidi detergenti aggressivi e alle basi caustiche.

Qual è la precisione accettabile per un trasmettitore di pressione sanitario?

La definizione di precisione accettabile dipende interamente dai requisiti specifici del processo monitorato. Per il monitoraggio generale del processo, come la misurazione standard del livello del serbatoio, è generalmente sufficiente una tolleranza di precisione di più o meno 0,5% dell"intero intervallo. Tuttavia, per applicazioni critiche come il dosaggio farmaceutico o il monitoraggio preciso della filtrazione, gli ingegneri spesso richiedono dispositivi ad alta precisione con un"accuratezza compresa tra più o meno 0,1% - 0,2% dell"intervallo. Fare sempre riferimento ai requisiti specifici del processo e alla scheda tecnica del produttore.

Come si azzera un trasmettitore di pressione sanitario?

L"azzeramento di un trasmettitore sanitario comporta l"esposizione del sensore alla reale pressione atmosferica. Innanzitutto, isolare lo strumento dalla linea di processo e scaricare in modo sicuro l"eventuale pressione intrappolata. Assicurarsi che la membrana affacciata sia completamente pulita e priva di residui. Una volta esposto all"aria ambiente, utilizzare un comunicatore intelligente o l"interfaccia a pulsante locale del dispositivo per impostare l"uscita di corrente esattamente su 4.000 mA. Ciò stabilisce una linea di base pulita prima di introdurre la pressione del processo.

Cosa causa la perdita del punto zero in un trasmettitore di pressione differenziale igienico?

La deriva dello zero è una delle anomalie più comuni osservate durante le verifiche di routine. La causa più diffusa è lo stress termico derivante dall"esposizione ripetuta a variazioni estreme di temperatura durante i cicli di sterilizzazione. Lo stress meccanico è un altro fattore significativo. Una coppia eccessiva dei raccordi Tri-Clamp durante l"installazione può esercitare una pressione meccanica non uniforme sull"alloggiamento del sensore. Inoltre, l"esposizione prolungata alle forti vibrazioni delle tubazioni provocate dalle pompe volumetriche può degradare lentamente i componenti elettronici interni, portando a letture zero errate.
