Un trasmettitore di pressione sanitaria può misurare la bassa pressione?

Misurare piccole variazioni di pressione senza rischiare l"igiene è un grosso grattacapo per gli operatori dell"impianto. Ti trovi di fronte a un dilemma costante. Dai la priorità all"acquisizione di variazioni di pressione estremamente sottili o rispetti rigorosamente la conformità sanitaria?

La domanda fondamentale è semplice. Può uno strumento igienico effettivamente catturare queste microvariazioni? SÌ. Un dispositivo specializzato gestisce efficacemente la bassa pressione. Ma richiede progettazioni di sensori altamente specifiche e un’ingegneria meccanica precisa.

In questa guida tecnica scoprirai come sensori ceramici avanzati, membrane piatte e criteri di selezione intelligenti si uniscono per risolvere questo complesso ostacolo industriale.

Punti chiave

• La tecnologia specializzata è obbligatoria: i trasmettitori industriali standard hanno difficoltà con i campi di bassa pressione. La cattura accurata della micropressione richiede tecnologie capacitive o piezoresistive avanzate, studiate appositamente per le condutture sanitarie.

• Dominano i sensori ceramici: gli elementi ceramici di elevata purezza forniscono sensibilità eccezionale, resistenza intrinseca alla corrosione e robusta protezione fisica dalla sovrapressione.

• Le membrane a filo prevengono la contaminazione: l'implementazione di un design piatto e privo di fessure garantisce la completa eliminazione delle zone morte dove proliferano i batteri. Mantiene la membrana ultrasottile necessaria per rilevare spostamenti minimi.

• Applicazioni ad ampio campo: gli strumenti di precisione sono fondamentali per il monitoraggio del livello dei liquidi nei bioreattori, il controllo ambientale delle camere bianche e la diagnostica dei sistemi di filtraggio.

• Costo totale di proprietà: bilanciare il prezzo iniziale con le prestazioni a lungo termine è fondamentale. I trasduttori igienici di alta qualità riducono al minimo i cicli di manutenzione, prevengono la contaminazione dei lotti e prolungano la durata operativa complessiva.

Le tendenze del settore guidano la precisione della micropressione

Diamo un’occhiata a dove sta andando il settore. I recenti cambiamenti nella trasformazione farmaceutica e alimentare mostrano un massiccio spostamento verso la bioproduzione continua. Questa transizione richiede un controllo molto più rigoroso sugli ambienti a micropressione. Anche gli organismi di regolamentazione come FDA ed EMA stanno rafforzando il loro controllo sull’integrità dei dati e sulla pulibilità delle apparecchiature.

Poiché l’elaborazione batch tradizionale lascia il posto al flusso continuo, il margine operativo di errore si riduce drasticamente. I gestori degli impianti non possono più fare affidamento sulle perdite di carico stimate. I sensori sanitari ad alta precisione non sono più aggiornamenti opzionali. Sono componenti critici per la sopravvivenza della regolamentazione e l’ottimizzazione dei processi.

La realtà della misurazione della bassa pressione in ambienti igienici

La misurazione della bassa pressione in un ambiente sanitario presenta una serie unica di ostacoli meccanici. I sensori industriali standard sono generalmente inadeguati. La strumentazione moderna si basa su architetture altamente specializzate per risolvere il conflitto tra estrema sensibilità e rigorosa igiene.

Nell"ambito della produzione farmaceutica e della biotecnologia, bassa pressione significa generalmente campi di misura inferiori a 100 mbar, circa 1,45 psi. A volte scende a pochi millibar. La sfida fisica fondamentale risiede nel rapporto forza-area. La bassa pressione esercita una forza eccezionalmente piccola sulla membrana del sensore. Per registrare una deflessione fisica misurabile, il diaframma del sensore deve essere incredibilmente sottile. Se il diaframma è troppo rigido, la micropressione non riesce a generare un segnale elettronico affidabile. Ciò porta direttamente a errori di misurazione e instabilità del processo.

Nelle applicazioni non sanitarie, gli ingegneri utilizzano spesso cavità interne o diaframmi contorti per amplificare il segnale. Tuttavia, le impostazioni igieniche vietano severamente questi progetti. Qualsiasi fessura crea uno spazio in cui i supporti del prodotto rimangono intrappolati. Queste aree fungono da terreno fertile per i batteri, compromettendo la sterilità dell"intero lotto. L"ingegneria moderna ha risolto questo problema attraverso materiali avanzati e sofisticati meccanismi di trasferimento del segnale interno.

Risolvere il problema della contaminazione con le membrane affacciate

Per soddisfare i rigorosi standard normativi tra cui FDA, EHEDG e 3-A SSI mantenendo l"accuratezza della misurazione, i produttori hanno sviluppato architetture meccaniche specializzate. La superficie attiva piatta è la pietra angolare assoluta della misurazione sanitaria.

Un trasmettitore di pressione sanitaria a membrana affacciata è progettato in modo che la membrana di rilevamento sia completamente a filo con la parete interna del serbatoio o del sistema di tubazioni. Questa geometria specifica elimina le gambe morte. Il fluido non può ristagnare ed eludere i protocolli di pulizia di routine.

Fornendo una superficie liscia, il design piatto consente l"esecuzione senza soluzione di continuità delle operazioni Clean-In-Place e Sterilize-In-Place. Le sostanze chimiche caustiche ad alta velocità possono penetrare sulla superficie del sensore senza ostruirle. Ad esempio, quando un sistema CIP scarica la soda caustica a 2,5 metri al secondo, la membrana di lavaggio garantisce che tutto il materiale organico venga completamente rimosso tra i lotti di produzione.

Poiché la membrana rivolta al processo deve resistere allo stress meccanico della pulizia rilevando al contempo le micropressioni, la costruzione interna è fondamentale. Molti strumenti utilizzano una membrana isolante supportata da un volume microscopico di fluido di riempimento approvato dalla FDA. La bassa pressione di processo spinge contro la faccia esterna. La forza viene trasferita attraverso questo fluido incomprimibile a un elemento interno altamente sensibile, lontano dai mezzi aggressivi.

Il potere della tecnologia ceramica in micropressione

Sebbene i diaframmi in acciaio inossidabile con riempimento d"olio siano comuni, la tecnologia ceramica è rapidamente emersa come la soluzione principale per la misurazione della micropressione in ambienti igienici esigenti.

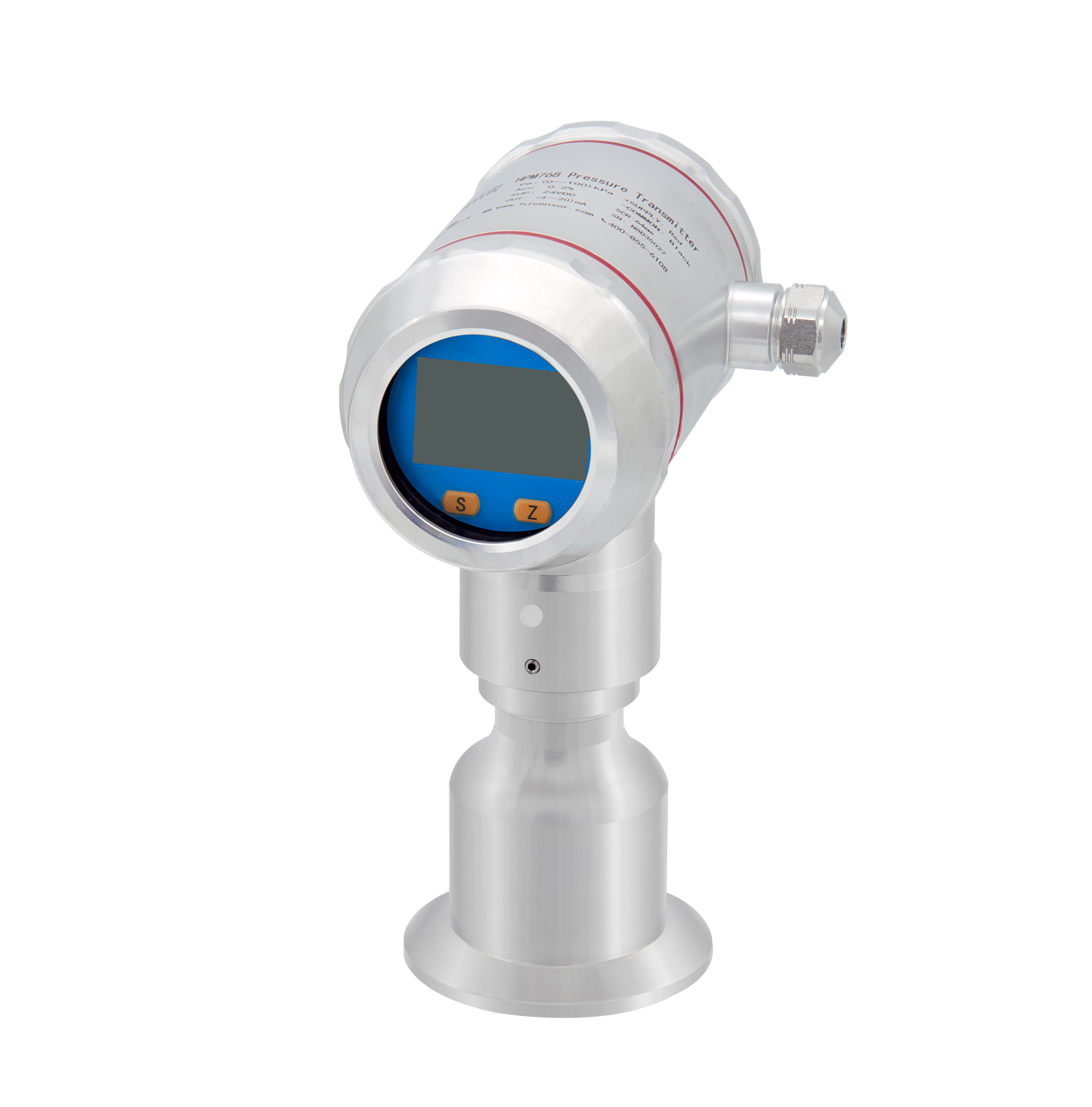

Un trasmettitore di pressione sanitaria in ceramica a bassa pressione utilizza un elemento di rilevamento realizzato al 99,9% con ossido di alluminio ad alta purezza. Questo materiale possiede proprietà fisiche uniche. È incredibilmente rigido e dimensionalmente stabile. Tuttavia, la lavorazione di precisione può ridurlo a uno spessore estremamente sottile.

In una configurazione capacitiva, il diaframma ceramico agisce come una piastra di un condensatore. Quando si applica la micropressione, il diaframma si flette in misura microscopica. L"elettronica integrata converte istantaneamente questa variazione di capacità in un preciso segnale digitale da 4-20 mA. Inoltre, la ceramica di elevata purezza resiste a quasi tutti i prodotti chimici detergenti corrosivi. Funzionando come una cella a secco significa che non vi è alcun rischio di perdite di contaminazione dell"olio nei mezzi di processo.

Picchi di pressione improvvisi, come i colpi d"ariete durante le chiusure rapide delle valvole, spesso distruggono i sensori sensibili. I diaframmi metallici standard si deformano facilmente in queste condizioni. I sensori ceramici offrono naturalmente enormi capacità di sovrapressione. La superficie attiva è supportata da un substrato rigido situato pochi micrometri dietro di essa. Funziona come una fermata fisica. Il sensore può sopportare eventi di sovrapressione fino a 100 volte il campo di misura nominale senza uno spostamento permanente del punto zero.

Confronto tra nuclei: metallo e ceramica per bassa pressione

Applicazioni chiave sul campo per trasduttori ad alta precisione

Comprendere la fisica è solo metà dell’equazione. Applicandolo correttamente ai processi industriali è dove emerge il vero valore operativo. Questi strumenti altamente sensibili vengono utilizzati in diversi casi d"uso critici in cui precisione e purezza si intersecano.

Negli impianti farmaceutici e di produzione della birra, è fondamentale determinare il volume esatto del liquido all'interno di un serbatoio di fermentazione. Gli ingegneri ottengono questo risultato misurando la pressione idrostatica sul fondo della nave. Nei bioreattori pilota su piccola scala, la pressione idrostatica totale è estremamente bassa. altamente accurato . Per convertire questa leggera forza in una lettura precisa del livello è necessario un Una variazione di pressione di soli 5 mbar può interrompere la velocità di alimentazione del mezzo, rovinando la crescita ottimale della coltura cellulare. trasduttore di pressione igienico a basso range

Nello specifico, la ricerca biotecnologica richiede ambienti rigorosamente controllati. Le camere bianche utilizzano la pressione dell"aria positiva per garantire che i contaminanti presenti nell"aria vengano spinti verso l"esterno quando le porte si aprono. I differenziali tra le zone delle camere bianche sono spesso misurati in frazioni di millibar. Trasduttori sensibili monitorano continuamente queste leggere pressioni positive nei sistemi HVAC.

La filtrazione sanitaria rimuove le impurità prima del confezionamento finale. Quando il filtro cattura le particelle, inizia a intasarsi, provocando una caduta di pressione attraverso la membrana. L"installazione di trasmettitori di bassa pressione a monte e a valle consente agli operatori di monitorare la pressione differenziale. Questi dati indicano esattamente ai team di manutenzione quando un filtro si avvicina alla fine della sua vita funzionale, ottimizzando i costi operativi.

Guida tecnica: scelta della giusta strumentazione

La scelta della strumentazione corretta richiede un"attenta valutazione della fisica del sensore e della progettazione meccanica. Gli ingegneri devono guardare oltre le gamme di base e valutare le prestazioni del dispositivo in condizioni di lavorazione rigorose.

Nella misurazione a bassa pressione, le variabili ambientali esercitano un"influenza sproporzionata sulla precisione. La temperatura è il fattore più significativo. Durante i cicli SIP standard, l"apparecchiatura è esposta a vapore che supera i 135 gradi Celsius. Per un sensore convenzionale riempito d"olio, la rapida espansione termica provoca la pressione dei fluidi interni contro il diaframma. Ciò si registra come un falso picco di pressione, noto come deriva della temperatura.

Quando si misurano le micropressioni, una minore dilatazione termica oscura completamente i dati di processo effettivi. Pertanto, è necessario selezionare un trasmettitore di pressione ceramico a micropressione dotato di compensazione attiva della deriva della temperatura. I dispositivi di fascia alta utilizzano termistori interni e alette di raffreddamento per gestire temperature SIP fino a 150 gradi Celsius. L'elettronica di bordo applica algoritmi complessi in tempo reale per correggere il segnale di uscita.

L"integrazione fisica del sensore è altrettanto critica. I collegamenti igienici devono rispettare rigorosamente gli standard del settore. Il Tri-Clamp utilizza una guarnizione e un morsetto meccanico per creare una tenuta senza soluzione di continuità. Per le applicazioni che richiedono connessioni filettate, filettature sanitarie specializzate come il raccordo per tubi del latte DIN 11851 garantiscono che il percorso del fluido rimanga a filo. La rugosità superficiale deve essere mantenuta al di sotto di Ra 0,76 micrometri per inibire l"adesione batterica.

Gestione degli stati di vuoto e pressione negativa

L"ingegneria di processo coinvolge spesso una fluidodinamica complessa. I sistemi di pompaggio, la distillazione sotto vuoto e le linee di imbottigliamento spesso sperimentano stati di pressione negativa insieme a flussi positivi standard.

Una domanda tecnica comune è se un singolo trasmettitore analogico di pressione sanitaria possa misurare con precisione sia condizioni di bassa pressione positiva che negativa. La risposta empirica è sì, a condizione che sia calibrato come sensore composto. I sensori di pressione relativa fanno riferimento alla pressione atmosferica ambientale utilizzando un cavo ventilato. Quando il processo scende al di sotto della temperatura ambiente, il sensore lo registra come un valore di manometro negativo, ad esempio negativo 200 mbar.

La misurazione del vuoto introduce sfide fisiche specifiche. Nei sensori tradizionali riempiti d"olio, le condizioni di vuoto profondo provocano la fuoriuscita di gas o l"ebollizione dell"olio siliconico interno a temperatura ambiente. Ciò danneggia permanentemente la membrana. Poiché un sensore capacitivo ceramico è una cella a secco senza fluido interno, è completamente immune al degassamento. Gestisce ripetutamente condizioni di vuoto completo senza degrado.

Valutazione del costo totale di proprietà e dell"affidabilità

Le decisioni di approvvigionamento nell"automazione dei processi implicano il bilanciamento delle spese in conto capitale iniziali con l"affidabilità operativa a lungo termine. Nel campo della misurazione della micropressione, questo equilibrio è delicato.

Il mercato è saturo di sensori generici ed economici. Sebbene funzionino adeguatamente nelle linee di servizio ad alta pressione, introducono gravi rischi in ambienti igienici a bassa pressione. Le alternative a basso costo utilizzano diaframmi in acciaio inossidabile più sottili e di qualità inferiore. Sono altamente suscettibili alla fatica meccanica e alla deriva del punto zero. In un bioreattore, una deriva non rilevata può portare alla perdita di un intero lotto di produzione. L’impatto finanziario di un singolo lotto rovinato supera esponenzialmente i risparmi ottenuti acquistando uno strumento di bilancio.

La valutazione del costo totale di proprietà è essenziale. I trasmettitori di alta qualità costruiti con materiali di prima qualità come l"acciaio inossidabile 316L offrono un"eccellente resistenza alla soda caustica e all"acido nitrico. Investire nella tecnologia ceramica allunga drasticamente l’aspettativa di vita. Un"unità a basso costo potrebbe richiedere la sostituzione ogni 12 mesi a causa del degrado chimico. Al contrario, un modello in ceramica altamente ingegnerizzato funziona in modo affidabile per oltre 5 anni, riducendo i tempi di inattività per manutenzione.

Conclusione

Misurare piccole variazioni di pressione in ambienti igienici è del tutto possibile con la strumentazione corretta. La sfida di bilanciare la sensibilità estrema con protocolli di pulizia aggressivi è stata affrontata con successo dall"ingegneria moderna.

La scelta di un sensore ceramico specializzato o di un dispositivo a membrana affacciata altamente ingegnerizzato garantisce la precisione necessaria per un rigoroso controllo del processo. Garantisce l"igiene necessaria per un rigoroso rispetto della sicurezza. Dando priorità ai materiali avanzati e alla compensazione attiva della temperatura, gli stabilimenti eliminano i rischi di contaminazione dei lotti e riducono drasticamente il costo totale di proprietà.

Non compromettere l"integrità del processo con i sensori standard. Contatta il team di ingegneri di HJ Sensor per discutere le tue esigenze applicative specifiche. Sfoglia il nostro catalogo completo su https://www.hjsensor.com per trovare l"esatta configurazione di micropressione su misura per la tua struttura.

FAQ

Qual è il campo di pressione minimo che un trasmettitore di pressione sanitario può misurare?

I trasmettitori di micropressione di alta qualità possono misurare intervalli compresi tra 0 e 10 mbar con una precisione eccezionale. Per raggiungere questo obiettivo è necessaria una tecnologia dei sensori altamente sensibile, che in genere utilizza celle ceramiche capacitive o chip di silicio piezoresistivi specializzati. L"esatto intervallo minimo dipende dalla progettazione specifica del diaframma e dall"elettronica di elaborazione del segnale che filtra il rumore ambientale.

Perché è necessaria una membrana affacciata per le applicazioni sanitarie a bassa pressione?

Una membrana affacciata è obbligatoria per prevenire l"accumulo di batteri, sostanze organiche e residui di prodotto. I sensori tradizionali sono dotati di cavità incassate in cui il fluido rimane intrappolato ed elude i prodotti chimici detergenti. Il design piatto garantisce che la superficie del sensore aderisca perfettamente anche alla parete interna del tubo, consentendo ai processi CIP di sterilizzare efficacemente l"intera superficie.

Un trasduttore igienico può resistere alla pulizia ad alta temperatura?

Sì, i trasduttori igienici appositamente realizzati sono progettati esplicitamente per resistere a condizioni termiche estreme. La maggior parte dei dispositivi di alta qualità resiste a temperature CIP e SIP fino a 135 gradi Celsius. I modelli specializzati utilizzano alette di raffreddamento e algoritmi di compensazione attiva della temperatura per resistere fino a 150 gradi Celsius per brevi periodi senza deriva del segnale.

Cosa è meglio per la micropressione: sensori in silicio o ceramica?

La ceramica è generalmente preferita negli ambienti sanitari difficili. La ceramica ad elevata purezza offre un"eccezionale resistenza ai detergenti chimici aggressivi. I sensori ceramici capacitivi funzionano come una cella a secco senza fluidi di riempimento interni, eliminando il rischio di contaminazione dei fluidi. Possiedono inoltre intrinsecamente una capacità superiore di assorbire picchi di sovrapressione elevati senza deformazione permanente.

Con quale frequenza devo calibrare un trasmettitore sanitario a bassa pressione?

Poiché i sensori a bassa pressione operano entro margini altamente sensibili, sono suscettibili a piccoli cambiamenti ambientali. Una calibrazione annuale è generalmente consigliata come best practice di base. Tuttavia, i modelli ceramici altamente stabili spesso mostrano una deriva del punto zero trascurabile, consentendo alle strutture di estendere questo ciclo a 18 o 24 mesi in base al proprio sistema di gestione della qualità.

In che modo la temperatura influisce sui trasmettitori sanitari a bassa pressione?

Le fluttuazioni di temperatura causano l"espansione termica dei fluidi di riempimento interni e dei componenti metallici. Negli intervalli di micropressione, questa espansione spinge contro il diaframma di rilevamento, creando una falsa lettura della pressione nota come deriva del punto zero. I trasmettitori di fascia alta combattono questo problema utilizzando la compensazione elettronica attiva della temperatura e la tecnologia ceramica a celle a secco per garantire letture accurate durante gli shock termici.

Qual è la differenza tra pressione relativa e pressione assoluta nelle applicazioni sanitarie?

La pressione relativa misura la pressione relativa alla pressione atmosferica ambientale. È fondamentale per serbatoi aperti o sistemi ventilati in cui è necessario tenere conto dei cambiamenti atmosferici. La pressione assoluta misura la pressione relativa a un vuoto perfetto. È essenziale nei sistemi di sterilizzazione chiusi e nei processi di distillazione sotto vuoto dove è richiesta una pressione effettiva indipendente dalle condizioni meteorologiche o dall"altitudine.
