Trasmettitore di pressione sanitaria a membrana affacciata o Tri-Clamp: quale scegliere?

Il trasmettitore di pressione sanitaria è uno dei dispositivi più critici nelle industrie igieniche come quella della lavorazione di alimenti e bevande, farmaceutica, biotecnologia, produzione lattiero-casearia e altre applicazioni sensibili. Il suo ruolo è convertire la pressione fisica in un segnale elettrico che può essere monitorato e controllato, garantendo che i processi si svolgano in modo sicuro ed efficiente. Ciò che distingue i dispositivi sanitari dai sensori di pressione standard è l'attenzione progettuale rivolta alla pulizia, alla sterilizzazione e alle prestazioni in ambienti in cui i rischi di contaminazione sono inaccettabili.

Quando si seleziona un trasmettitore di pressione sanitaria, due delle configurazioni più comunemente discusse sono il trasmettitore di pressione sanitaria a membrana affacciata e il trasmettitore di pressione sanitaria Tri-Clamp. Sebbene entrambi svolgano funzioni simili, hanno caratteristiche distinte che li rendono più adatti a particolari applicazioni.

In questa guida approfondita esploreremo le differenze, i vantaggi, i limiti e le considerazioni del mondo reale utilizzate dai professionisti del settore per scegliere il tipo migliore per le loro esigenze.

Cos"è un trasmettitore di pressione sanitaria?

Un trasmettitore di pressione sanitaria è un sensore di pressione specializzato progettato per l'uso in ambienti di lavorazione igienici. A differenza dei trasmettitori industriali generali, i trasmettitori sanitari sono costruiti per eliminare spazi morti, fessure e cavità in cui potrebbero accumularsi batteri o contaminanti. Questi trasmettitori tipicamente presentano:

• Costruzione in acciaio inossidabile elettrolucidato

• Superfici lisce con fessure minime

• Guarnizioni e diaframmi igienici

• Compatibilità CIP (Clean‑In‑Place) e SIP (Sterilize‑In‑Place).

I trasmettitori di pressione sanitaria sono essenziali per garantire l"integrità del processo rispettando al contempo gli standard e le normative igieniche nei settori in cui la contaminazione non può essere tollerata.

Tipi di trasmettitori di pressione sanitaria

I trasmettitori di pressione sanitaria sono ampiamente classificati in base alla connessione e all"interfaccia di rilevamento. I due più rilevanti per i sistemi igienici sono:

1. Trasmettitore di pressione sanitaria a membrana affacciata

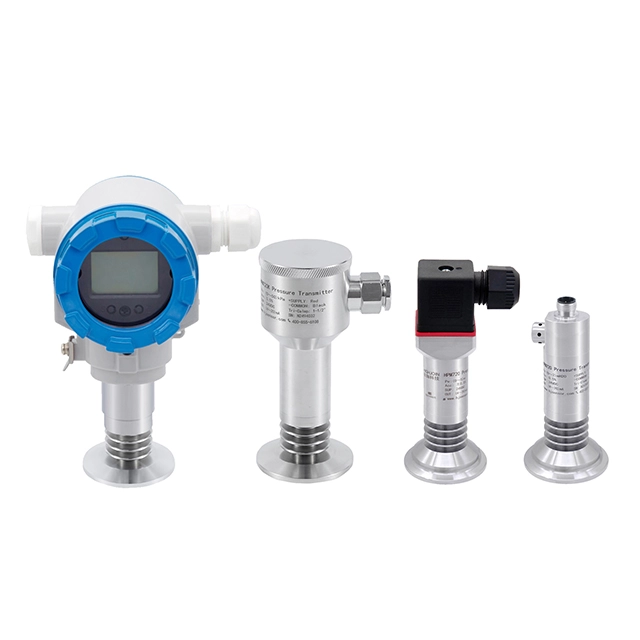

2. Trasmettitore di pressione sanitaria Tri-Clamp

Ogni tipo ha tratti di progettazione e caratteristiche prestazionali unici che influenzano dove e come vengono utilizzati al meglio.

Che cos"è un trasmettitore di pressione sanitaria a membrana affacciata?

Un trasmettitore di pressione sanitaria a membrana affacciata è dotato di una membrana di rilevamento della pressione perfettamente a filo con la superficie del fluido di processo. Il diaframma e l'alloggiamento circostante creano un'interfaccia piatta e liscia che offre numerosi importanti vantaggi:

• Nessuno spazio morto : la superficie liscia elimina le tasche in cui il fluido può ristagnare

• Elevata integrità igienica : facile da pulire e sterilizzare durante CIP/SIP

• Misurazioni accurate : il contatto diretto consente una migliore reattività

• Compatibilità con fluidi viscosi : adatto per fluidi che ostruirebbero le aperture delle porte standard

Questi design sono particolarmente vantaggiosi per le applicazioni che coinvolgono fluidi viscosi, appiccicosi o carichi di particolato in cui le porte di pressione standard potrebbero intasare o intrappolare contaminanti.

Che cos"è un trasmettitore di pressione sanitaria Tri‑Clamp?

Un trasmettitore di pressione sanitaria Tri-Clamp si riferisce allo stile di connessione meccanica piuttosto che al solo stile a membrana. Il Tri-clamp (noto anche come morsetto sanitario) è un raccordo standardizzato ampiamente utilizzato nei sistemi di fluidi igienici.

Punti chiave sullo stile Tri-Clamp:

• Compatibilità universale : funziona con i sistemi di tubazioni sanitarie standard

• Installazione rapida : facile da montare e smontare

• Collegamento sanitario liscio : soddisfa i requisiti igienici

• Design modulare : può essere abbinato a vari diaframmi (compreso il flush)

Non tutti i trasmettitori Tri-clamp hanno un design a incasso, ma la maggior parte dei moderni sistemi sanitari opta per una membrana a filo abbinata a un raccordo Tri-clamp per la massima igiene.

Confronto a colpo d"occhio: trasmettitori di pressione sanitaria a incasso e a tripla pinza

Questa tabella aiuta a illustrare le intenzioni progettuali fondamentali: i diaframmi affacciati massimizzano la superficie igienica, mentre i gruppi a tre morsetti danno priorità alla comodità di installazione sulle linee sanitarie.

Come funzionano i sensori di pressione nei trasmettitori sanitari

Fondamentalmente, un trasmettitore di pressione sanitaria utilizza un sensore di pressione interno , generalmente a base di silicio o ceramica, incorporato sotto il diaframma. Il sensore misura le variazioni della pressione del fluido e le converte in un'uscita elettronica (ad esempio, segnale da 4‑20 mA) da utilizzare con i sistemi di controllo del processo.

Negli ambienti sanitari, l"interfaccia tra l"elemento sensore e il mezzo di processo deve essere liscia e priva di zone stagnanti. Nelle versioni a membrana affacciata, la membrana trasmette direttamente la pressione all"elemento sensibile, riducendo al minimo il ritardo di trasmissione e la distorsione meccanica.

Perché il design igienico è importante

In settori come:

• Cibo e bevande

• Lavorazione lattiero-casearia

• Farmaceutici

• Biotecnologia

• Cosmetici

Le attrezzature di processo devono essere pulite regolarmente e accuratamente. I residui di materiale sulle superfici stagnanti possono causare crescita microbica, contaminazione e deterioramento del prodotto.

I trasmettitori di pressione sanitaria prevengono questi rischi attraverso:

1. Superfici lisce che non intrappolano i supporti

2. Compatibilità dei materiali con i detergenti

3. Connessioni standardizzate che impediscono le lacune

4. Progettazioni che resistono ai cicli CIP e SIP

Una progettazione inadeguata può portare a problemi di conformità, richiami di prodotti e costosi tempi di inattività.

Considerazioni sull"installazione

Di seguito sono riportate le considerazioni critiche che dovrebbero influenzare la scelta dell"installazione:

1. Compatibilità della linea di processo

Un trasmettitore di pressione sanitaria Tri‑Clamp è ideale quando si desidera una facile integrazione nei sistemi di tubi sanitari esistenti con dimensioni di serraggio standardizzate. Le membrane affacciate possono essere inserite direttamente ovunque sia richiesta una superficie di contatto liscia.

2. Requisiti di pulibilità

Se l'applicazione richiede una pulizia rigorosa con tempi di inattività minimi, il trasmettitore di pressione sanitaria a membrana affacciata spesso fornisce le migliori prestazioni grazie al suo design piatto e senza fessure.

3. Caratteristiche dei media

• Fluidi ad alta viscosità (ad es. sciroppi, creme): preferibile la membrana affacciata

• Fluidi aerati o a bassa viscosità (ad es. acqua, aria): adatto Tri-clamp con opzione di lavaggio

Tale abbinamento garantisce la longevità e la precisione dei sensori di pressione all'interno del trasmettitore.

Confronti delle prestazioni

I parametri prestazionali dei trasmettitori di pressione sanitari spesso si concentrano su:

Precisione

Entrambi i design possono raggiungere un"elevata precisione, ma i diaframmi affacciati spesso forniscono un migliore contatto dinamico del fluido, migliorando la precisione della misurazione in tempo reale.

Reattività

Poiché le membrane affacciate possono eliminare le barriere tra il mezzo di processo e il sensore, spesso forniscono tempi di risposta più rapidi, il che è fondamentale nei circuiti di controllo.

Manutenzione

Le configurazioni Tri-clamp richiedono generalmente tempi di smontaggio inferiori e minori costi di manodopera per la manutenzione, il che può compensare le differenze di investimento iniziale.

Casi d"uso tipici

Questo framework aiuta ingegneri e progettisti di processi a selezionare la configurazione ideale in base alle reali priorità del settore.

Best practice di installazione

Per garantire prestazioni ottimali:

• Montare sempre il trasmettitore in un punto in cui il fluido possa fluire liberamente senza intrappolare aria o corpi solidi.

• Utilizzare guarnizioni adeguate e assicurarsi che le connessioni Tri-clamp siano serrate alla coppia consigliata.

• Allineare il diaframma con la direzione del flusso di processo quando specificato.

• Ispezionare regolarmente eventuali segni di usura o vaiolatura della superficie che potrebbero compromettere l"igiene.

Una buona installazione riduce le false letture e prolunga la durata del trasmettitore.

Tendenze del settore e direzioni future

I requisiti emergenti del settore stanno spingendo le tecnologie dei trasmettitori di pressione sanitaria in diverse direzioni:

1. Connettività intelligente

Altri trasmettitori sono dotati di comunicazione digitale (ad esempio IO‑Link) che fornisce funzionalità di diagnostica, monitoraggio dello stato e calibrazione remota.

2. Intervalli di pressione più elevati

I trasmettitori di pressione sanitaria ora coprono intervalli di pressione più ampi (dal basso vuoto agli alti livelli di psi), consentendo l"uso in più applicazioni senza sacrificare l"igiene.

3. Standard migliorati di pulibilità

Organismi di normalizzazione come EHEDG e 3‑A stanno dando importanza a superfici ancora più lisce e a una maggiore documentazione, costringendo i produttori a innovare il design dei diaframmi.

4. Metodi di connessione ibrida

Anche se il tri-clamp rimane dominante, stanno emergendo nuovi stili di clamp con meccanismi di rilascio più rapidi che mantengono comunque l’integrità sanitaria.

Queste tendenze si concentrano sul miglioramento della funzionalità senza compromettere la pulibilità o l’integrità del processo.

Lista di controllo per la selezione del trasmettitore di pressione sanitaria

Prima di acquistare o specificare un trasmettitore di pressione sanitario, valutare sempre:

✔ Temperatura e pressione massime di processo
✔ Cicli di pulizia CIP/SIP e prodotti chimici
✔ Viscosità del mezzo e contenuto di particelle
✔ Orientamento di montaggio e limitazioni di spazio
✔ Tipo di segnale di uscita richiesto
✔ Compatibilità di connessione (incasso o tri-clamp)

L"uso di questa lista di controllo aiuta a garantire che il trasmettitore scelto si integri perfettamente nel tuo sistema.

Conclusione: quale scegliere?

Sia i trasmettitori di pressione sanitari a membrana affacciata che i trasmettitori di pressione sanitari Tri-Clamp svolgono un ruolo essenziale nei sistemi di lavorazione igienici. Le differenze principali riguardano:

• Pulibilità della superficie

• Facilità di installazione

• Idoneità all"applicazione

• Caratteristiche dei media di processo

In sintesi:

Per la massima integrità igienica e prestazioni con fluidi appiccicosi, viscosi o carichi di particelle : un design a membrana affacciata è spesso superiore.

Per la compatibilità del sistema, la semplicità e la facilità di manutenzione nelle tubazioni igieniche standard : una soluzione a tre morsetti (idealmente con membrana affacciata) è la più efficace.

La scelta giusta dipende dalle condizioni specifiche del processo, dai requisiti di pulizia e dai piani di manutenzione a lungo termine.

FAQ

1. Cosa significa "membrana affacciata" in un trasmettitore di pressione sanitario?

Si riferisce a una superficie di rilevamento piatta e liscia che elimina le fessure e si interfaccia direttamente con il fluido di processo, rendendola più facile da pulire e più igienica.

2. Un trasmettitore di pressione sanitario tri-clamp può funzionare con mezzi viscosi?

Sì, soprattutto se abbinati a una membrana affacciata, i trasmettitori tri-clamp possono gestire efficacemente fluidi viscosi senza problemi di intasamento.

3. Con quale frequenza devono essere calibrati i trasmettitori di pressione sanitaria?

La frequenza di calibrazione dipende dall"applicazione e dai requisiti normativi, ma le pratiche comuni vanno dai controlli trimestrali a quelli semestrali in ambienti critici.

4. I trasmettitori di pressione sanitari sono adatti per applicazioni farmaceutiche?

Assolutamente sì: questi trasmettitori sono progettati specificatamente per soddisfare i requisiti igienici e normativi dei processi farmaceutici.

5. Quali segnali di uscita forniscono generalmente i trasmettitori di pressione sanitari?

Le uscite comuni includono 4‑20 mA, 0–5 V e segnali di comunicazione digitale, a seconda dei requisiti di sistema.
