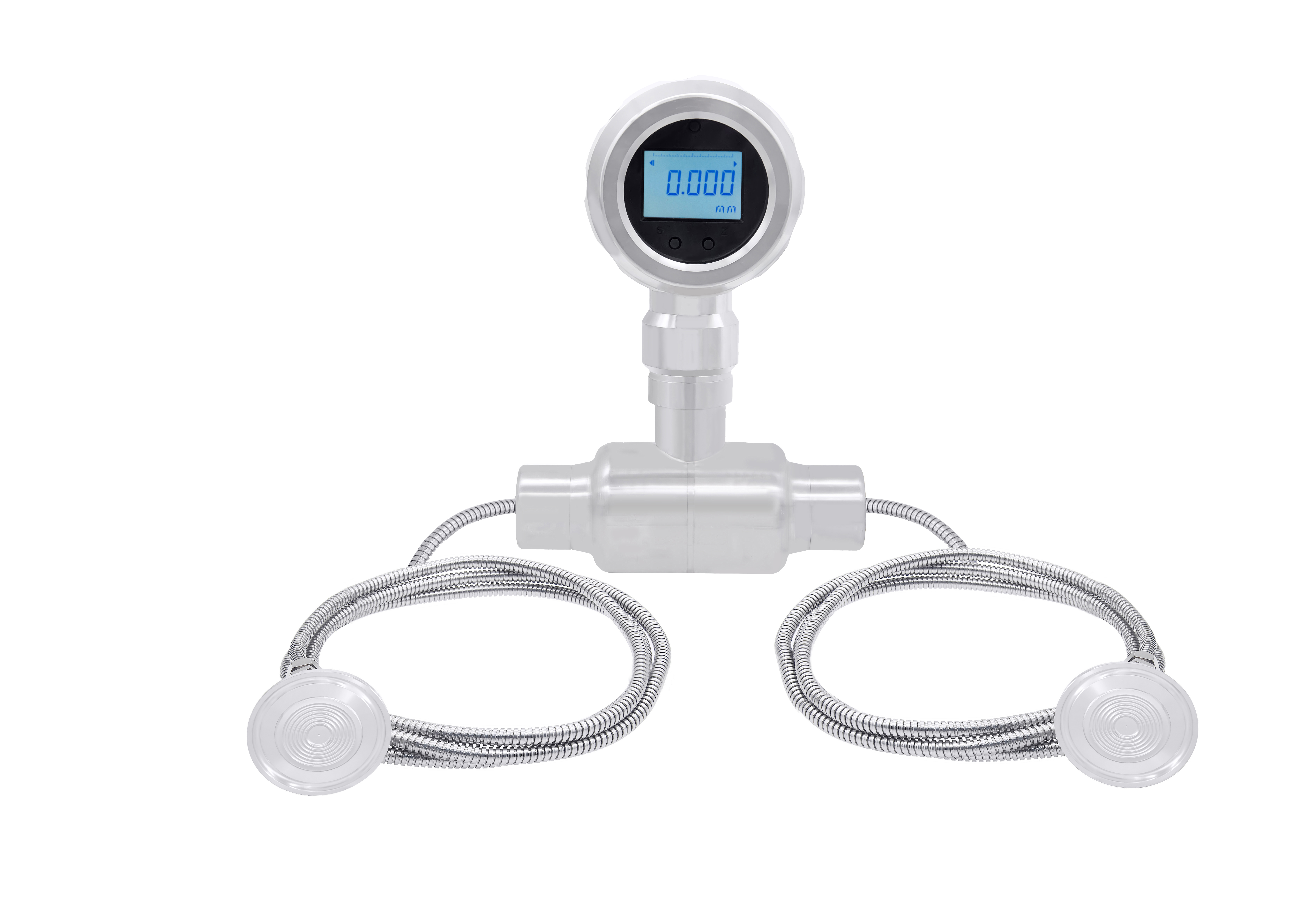

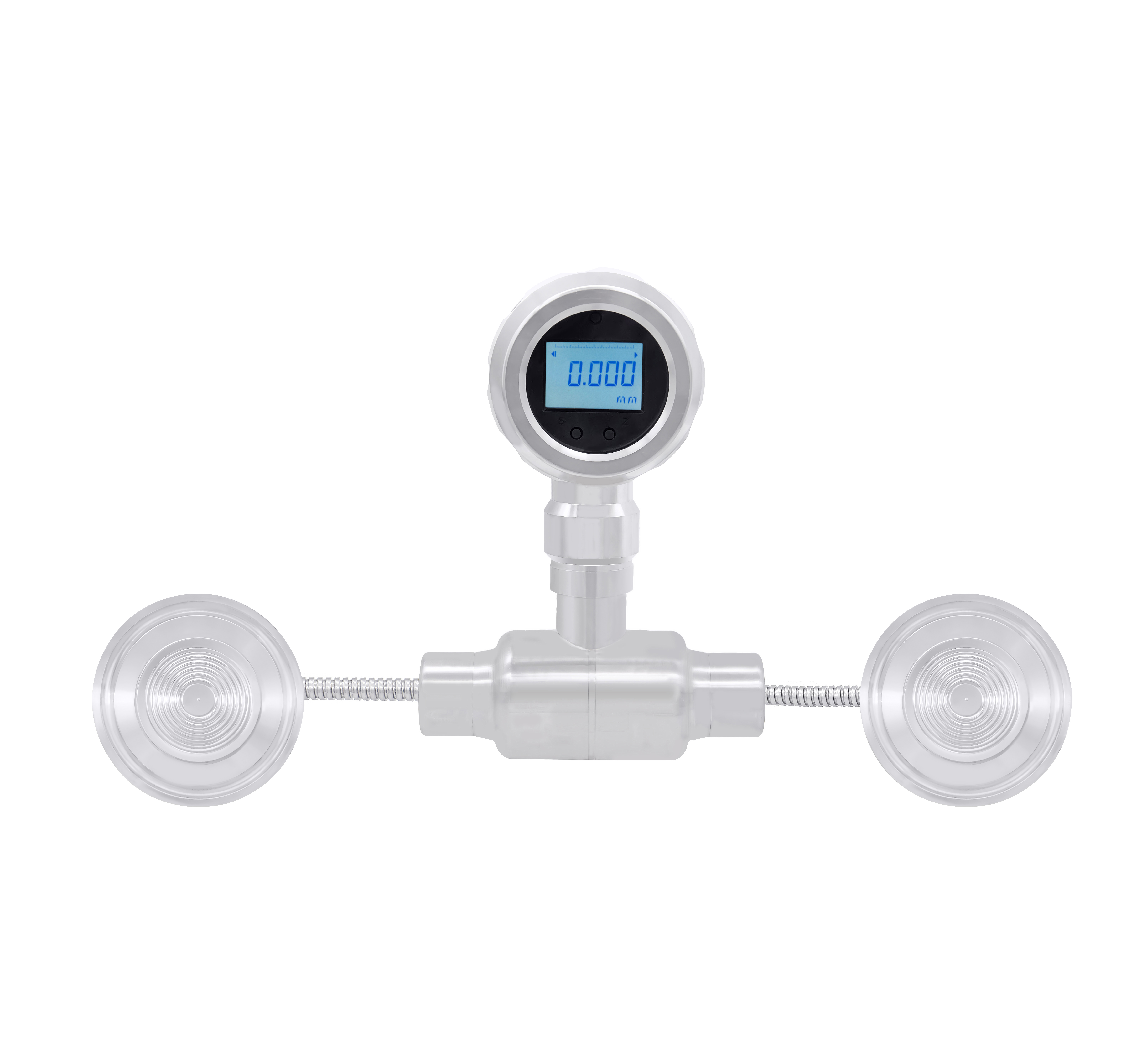

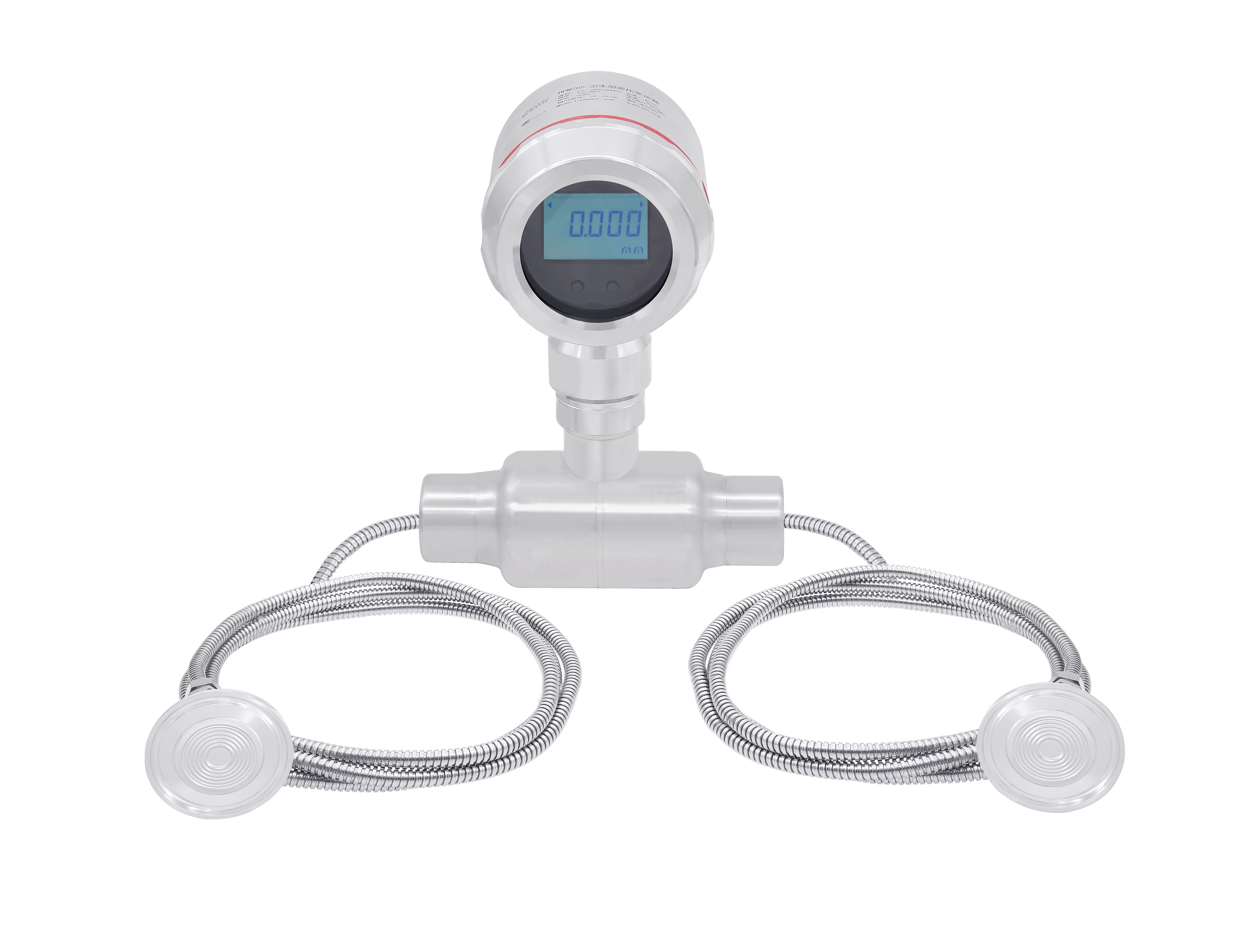

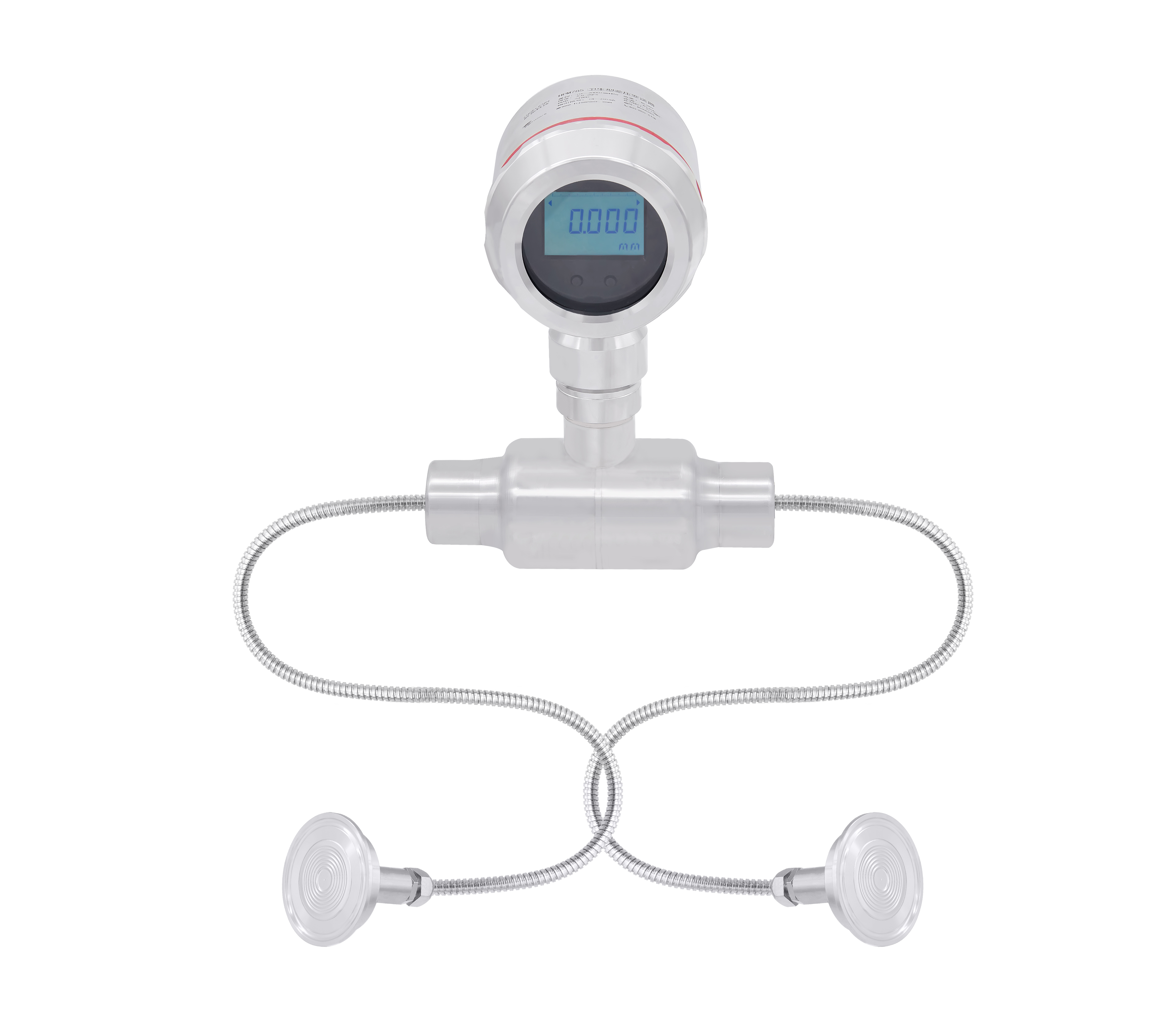

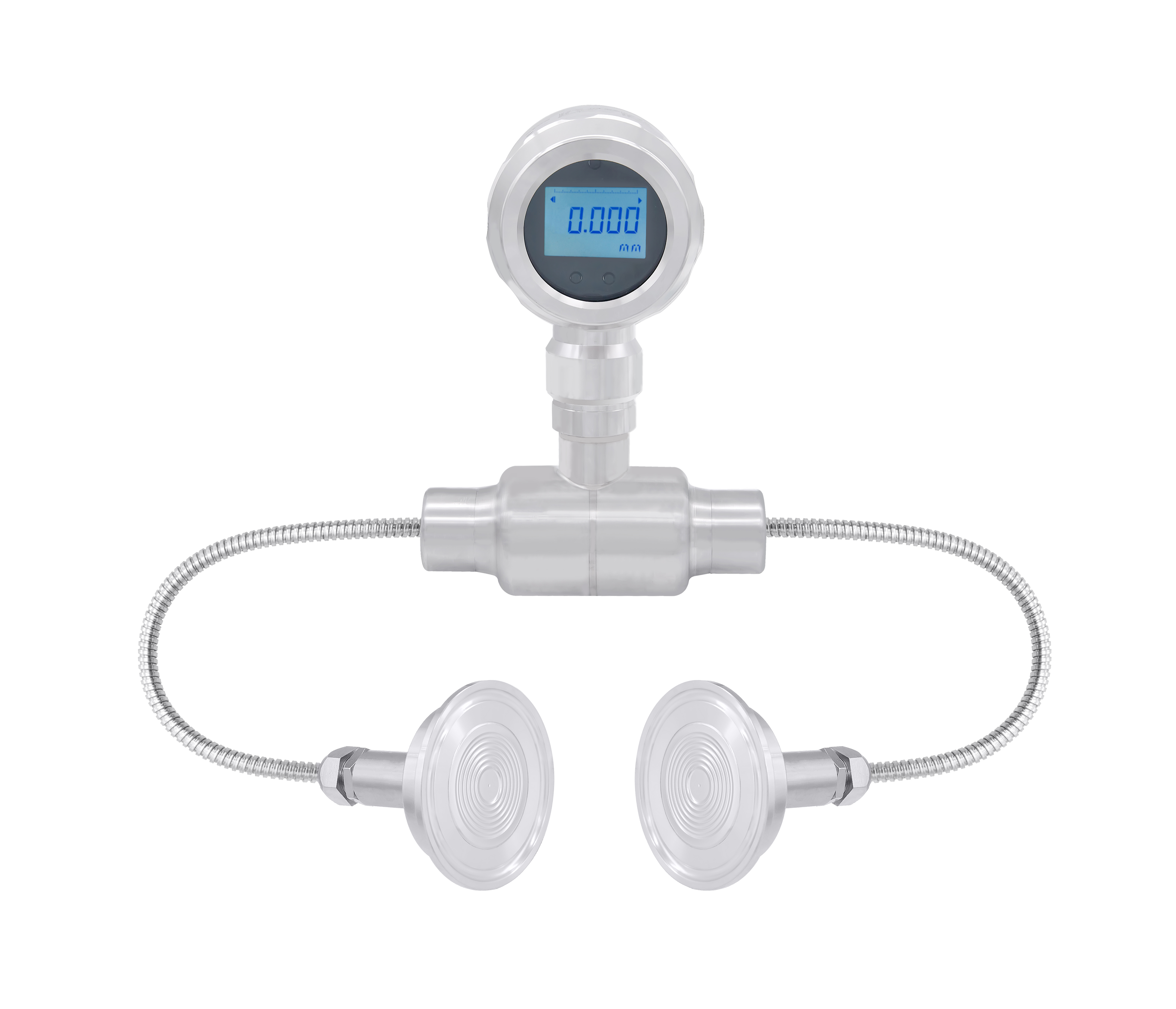

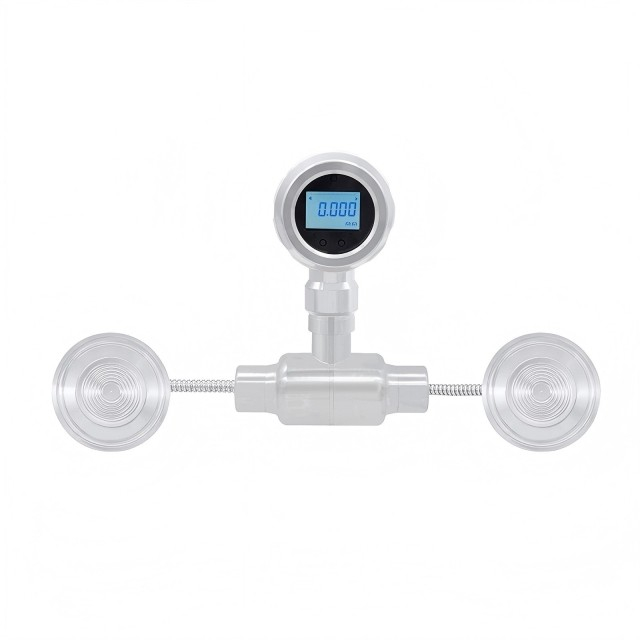

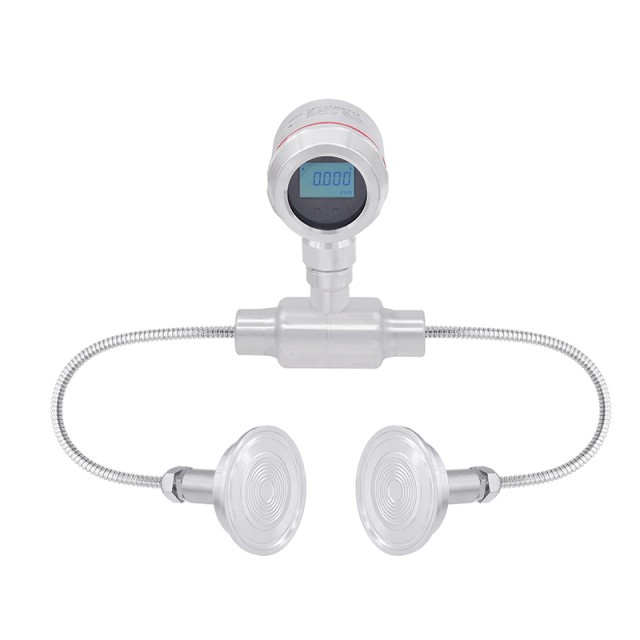

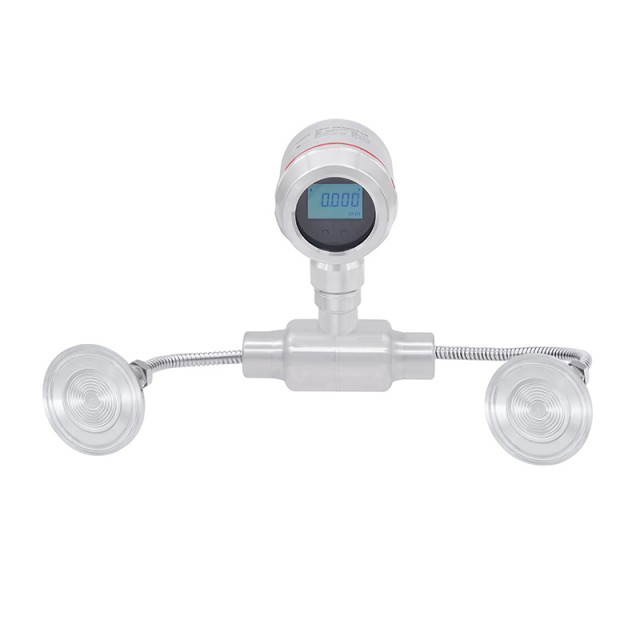

HPM785 Flat Diaframmatica del trasmettitore di pressione differenziale igienica

HPM785 Flat Diaframmatica del trasmettitore di pressione differenziale igienica

Precisione: ± 0,5%fs (std.) 0,2%fs (opt.)

Pressione differenziale: 0 ~ 10kpa ... 1MPA

Segnale di uscita: 4 ～ 20MADC; 4 ～ 20Madc+Hart; Modbus-Rtu/rs485

Download del foglio dati:
HPM785 Hygienic Differential Pressure Transmitter-Datasheet.pdf

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Panoramica

Il trasmettitore di pressione differenziale sanitaria HPM785 è progettato per applicazioni critiche nelle industrie alimentari e farmaceutiche, garantendo l'igiene e la sicurezza attraverso le sue solide costruzioni e caratteristiche avanzate. Ecco una panoramica concisa dei suoi attributi chiave:

Qualità del materiale: realizzato in acciaio inossidabile di alta qualità (304L, 316L), garantendo non tossicità e innocuità.
Design sanitario: struttura saldata complessiva con una membrana piatta per il rilevamento della pressione diretta, facilitando una facile pulizia e sterilizzazione (CIP/SIP).
Elemento sensibile: utilizza un chip di pressione in silicio per un rilevamento accurato del segnale di pressione.
Elaborazione del segnale: il circuito di elaborazione integrato converte i segnali del sensore a uscite di corrente standard, con una compensazione di intervallo di temperatura ampia attraverso test automatizzati e regolazioni di resistenza al laser.
Durabilità: subisce rigorose valutazioni di invecchiamento e stabilità a lungo termine, garantendo prestazioni affidabili.

Conformità e usabilità

Standard igienici: soddisfa severi requisiti sanitari per prevenire la contaminazione, con superfici lisce e angoli morti per ridurre al minimo l'accumulo di sporco.
Applicazioni versatili: ideale per la misurazione della pressione e del livello in vari settori, tra cui:

Farmaceutici
Cibo e bevande (inclusi birra, latte, succo)

Applicazione

Industria alimentare e delle bevande
Industria farmaceutica
Misurazione del livello liquido
Misurazione della pressione differenziale nel campo del controllo dei processi industriali

Caratteristiche

Struttura a membrana a filo
Struttura generale in acciaio inossidabile
La rugosità superficiale può raggiungere RA0.4
Display in loco, durante l'output del segnale remoto standard
Supportare CIP e SIP, resistenza ad alta temperatura superiore a 150 ℃
Varie connessioni di processo igienico

Descrizione

Parametri tecnici

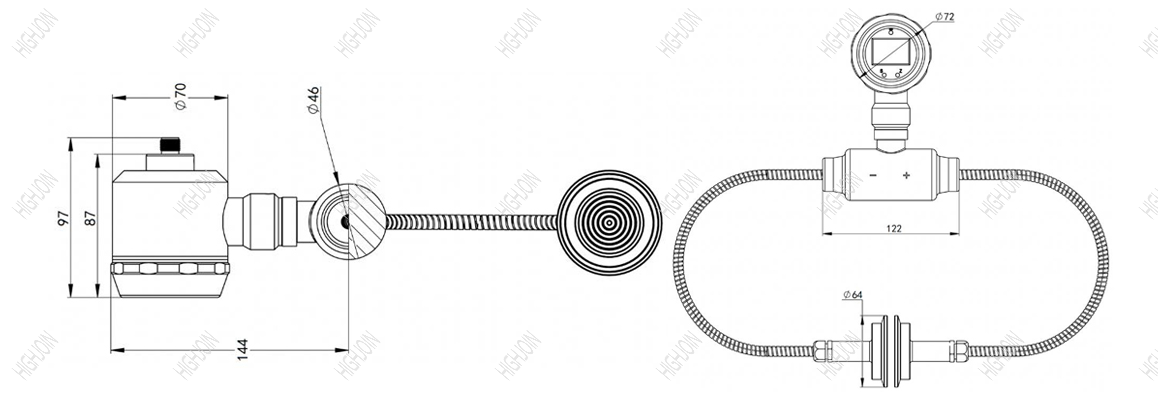

Dimensions

Panoramica

Qualità del materiale: realizzato in acciaio inossidabile di alta qualità (304L, 316L), garantendo non tossicità e innocuità.
Design sanitario: struttura saldata complessiva con una membrana piatta per il rilevamento della pressione diretta, facilitando una facile pulizia e sterilizzazione (CIP/SIP).
Elemento sensibile: utilizza un chip di pressione in silicio per un rilevamento accurato del segnale di pressione.
Elaborazione del segnale: il circuito di elaborazione integrato converte i segnali del sensore a uscite di corrente standard, con una compensazione di intervallo di temperatura ampia attraverso test automatizzati e regolazioni di resistenza al laser.
Durabilità: subisce rigorose valutazioni di invecchiamento e stabilità a lungo termine, garantendo prestazioni affidabili.

Conformità e usabilità

Standard igienici: soddisfa severi requisiti sanitari per prevenire la contaminazione, con superfici lisce e angoli morti per ridurre al minimo l'accumulo di sporco.
Applicazioni versatili: ideale per la misurazione della pressione e del livello in vari settori, tra cui:

Farmaceutici
Cibo e bevande (inclusi birra, latte, succo)

Applicazione

Industria alimentare e delle bevande
Industria farmaceutica
Misurazione del livello liquido
Misurazione della pressione differenziale nel campo del controllo dei processi industriali

Caratteristiche

Struttura a membrana a filo
Struttura generale in acciaio inossidabile
La rugosità superficiale può raggiungere RA0.4
Display in loco, durante l'output del segnale remoto standard
Supportare CIP e SIP, resistenza ad alta temperatura superiore a 150 ℃
Varie connessioni di processo igienico

Intervallo di pressione
Intervallo (pressione differenziale)		0 ~ 10kpa… 1MPA
Sovraccarico a un lato		16mp
Pressione statica		25mp
Resistenza alla pressione negativa		-100kpa
Misurazione mezzo
Tipo		Vari liquidi e gas compatibili con i materiali di contatto
Output/alimentazione
Standard		2-filo: 4 ~ 20Ma / vs = 10 ~ 30V
Standard		2-filo: 4 ~ 20Ma+Hart / vs = 12 ~ 32V
Standard		4-filo: Modbus-Rtu / rs485 / vs = 12 ~ 30V
Prestazione
Precisione		± 0,5%fs (tipico) @ 25 ℃ ± 0,25%fs (opzionale) @ 25 ℃
Stabilità a lungo termine		± 0,50%fs/anno ， ≤100kPa ± 0,25%fs/anno ，> 100KPA
Caratteristiche di deriva della temperatura
Intervallo di temperatura di compensazione		-10 ~ 70 ℃
Drift di temperatura in scala zero		± 0,3%fs/10 ℃ (nell'intervallo di compensazione della temperatura, ≤100kpa) ± 0,3%fs/10 ℃ (nell'intervallo di compensazione della temperatura,> 100kPa)
Deriva della temperatura su vasta scala		± 0,3%fs/10 ℃ (nell'intervallo di compensazione della temperatura)
Condizioni ambientali
Intervallo di temperatura	Temperatura media: -40 ~ 180 ℃ (olio di silicone a temperatura ambiente） 0 ~ 320 ℃ (olio di silicone ad alta temperatura) -10 ~ 170 ℃ (olio minerale di grado di cibo e medico) Temperatura ambiente: -20 ~ 80 ℃ Temperatura di conservazione: -10 ~ 80 ℃
Grado di protezione	IP65, M12 × 1
Protezione elettrica
Protezione a corto circuito	Supporto
Protezione della polarità inversa	Nessun danno, circuito non operativo
