Quale trasmettitore di pressione sanitaria funziona per i bioreattori?

Una zona morta microscopica può rovinare un intero lotto. Nell’ambiente ad alto rischio dei bioprocessi, coltivare preziosi prodotti farmaceutici o terapie cellulari avanzate significa mantenere l’assoluta sterilità. Non è semplicemente un obiettivo. Si tratta di un mandato normativo rigoroso. Anche una fessura microscopica all’interno di un vaso o la strumentazione ad essa collegata possono ospitare batteri resistenti.

Da un punto di vista ingegneristico, i sensori industriali convenzionali semplicemente non sono in grado di gestire questi rigorosi requisiti igienici. Si guastano regolarmente durante i cicli di sterilizzazione ad alta temperatura. Si degradano sotto i duri lavaggi chimici utilizzati nelle strutture biofarmaceutiche. Di conseguenza, un trasmettitore di pressione sanitario emerge come lo strumento critico progettato specificamente per misurare la pressione in modo accurato mantenendo un confine completamente sterile e privo di fessure.

In questa guida, direttori di stabilimento, ingegneri di processo e team di approvvigionamento impareranno come selezionare l"esatto tipo di strumentazione necessaria per i loro bioreattori. Esploreremo tutto, dai tipi di connessione ai display digitali avanzati, fornendo approfondimenti pratici sul campo per salvaguardare la tua produzione.

Punti chiave

• Zero gambe morte sono cruciali: l'utilizzo di un design a incasso è obbligatorio per prevenire l'accumulo di mezzi biologici e la successiva crescita batterica all'interno del vaso.

• Connessioni standardizzate: il raccordo a morsetto igienico rimane la base del settore, fornendo agli ingegneri capacità di installazione rapide, sicure e altamente pulibili.

• Predisposizione allo shock termico: la strumentazione del bioreattore deve resistere a fluttuazioni di temperatura estreme durante i protocolli di pulizia e sterilizzazione senza subire derive di calibrazione.

• Visibilità in tempo reale: l'implementazione di display digitali consente agli operatori dell'impianto di monitorare i livelli critici di pressione interna direttamente sul piano di produzione.

• Conformità rigorosa: un vero trasmettitore di livello farmaceutico deve rispettare rigorosamente gli standard normativi globali, utilizzando acciaio inossidabile 316L e fluidi di riempimento non tossici.

Comprensione del ruolo della strumentazione sanitaria nei bioreattori

Il monitoraggio della pressione funge da parametro fondamentale nei sistemi di controllo dei bioprocessi. All"interno di un bioreattore la pressione deve essere regolata con precisione. Ciò mantiene condizioni ottimali di crescita cellulare e garantisce la sicurezza strutturale. Gli operatori fanno affidamento su dati continui per monitorare la pressione dello spazio di testa e regolare le portate del gas di diffusione. Ciò garantisce un trasferimento ottimale dell"ossigeno e verifica che il recipiente non venga sovrapressurizzato durante la sterilizzazione ad alta temperatura. Anche una deviazione minima in questo profilo può alterare i livelli di ossigeno disciolto. In definitiva, ciò influisce sulla vitalità cellulare e riduce la resa degli ingredienti farmaceutici attivi.

La distinzione tra i tipici trasmettitori industriali e quelli sanitari risiede principalmente nella loro costruzione fisica. I trasmettitori standard spesso presentano connessioni filettate insieme a porte di misurazione incassate. In un ambiente di bioprocessamento, questi fili agiscono come microscopici rifugi sicuri. Proteggono i batteri dai detergenti e dal vapore. Al contrario, il design di un sanitario è meticolosamente progettato per essere completamente privo di fessure. Dotato di superfici bagnate altamente lucide che si integrano perfettamente con la geometria interna del bioreattore, lo strumento rimane completamente pulibile e non lascia assolutamente residui.

La scelta di un sensore inappropriato comporta gravi conseguenze finanziarie e normative. Immaginate una coltura cellulare ad alta densità che funziona per settimane, solo per essere contaminata da una porta del sensore mal progettata. L"intero lotto deve essere scartato. Per gli anticorpi monoclonali di alto valore, un singolo lotto perso può comportare perdite finanziarie per milioni di dollari. Inoltre, gli incidenti ricorrenti di contaminazione inevitabilmente innescano rigorose indagini normative. Ciò potrebbe portare a lettere di avvertimento, tempi di inattività prolungati degli impianti e danni duraturi alla reputazione del produttore.

Perché il design della membrana a filo non è negoziabile

Nella terminologia delle tubazioni e della strumentazione, una sezione morta è una sezione di un sistema in cui il fluido può ristagnare. Si trova fuori dal percorso del flusso principale. I terreni biologici stagnanti forniscono un terreno fertile ideale per la contaminazione microbica. Se un sensore di pressione crea una gamba morta, né la pulizia chimica caustica né la sterilizzazione a vapore pressurizzato possono penetrare efficacemente nell"area. L"intero bioreattore viene compromesso.

Per combattere direttamente questo rischio, le strutture biofarmaceutiche devono utilizzare strumentazione specializzata. Un trasmettitore di pressione sanitaria a membrana affacciata è progettato in modo tale che l'elemento di rilevamento sia perfettamente a filo con la parete interna del bioreattore. Poiché il diaframma non sporge né rientra in una cavità, il fluido di processo scorre agevolmente oltre la superficie del sensore. Questa continua azione di spazzamento impedisce l'accumulo di sacche di residui appiccicosi del prodotto. Durante i cicli di pulizia, la superficie a filo consente ai fluidi e al vapore di entrare in contatto diretto e senza ostacoli. Ciò garantisce una sterilizzazione completa.

La costruzione fisica del diaframma è altrettanto critica quanto il suo posizionamento. Per i bioprocessi standard, il diaframma e le parti a contatto con il fluido devono essere costruiti in acciaio inossidabile 316L. Questo materiale offre un"eccellente resistenza alla corrosione e alla vaiolatura. Inoltre, la rugosità superficiale deve soddisfare criteri rigorosi. Lo standard del settore impone una finitura superficiale di Ra inferiore a 0,38 micrometri dopo l"elettrolucidatura. Questo crea una finitura a specchio che è semplicemente troppo liscia perché gli agenti patogeni microscopici possano aderire.

L"importanza delle connessioni standardizzate

Il raccordo a fascetta igienico è lo standard universalmente accettato per i collegamenti delle tubazioni nel settore farmaceutico. La sua meccanica è semplice ma altamente efficace. È costituito da due ghiere flangiate, una guarnizione elastomerica specializzata e un morsetto meccanico esterno che comprime insieme il gruppo. Ciò crea una tenuta sicura e a prova di perdite senza la necessità di filettature interne.

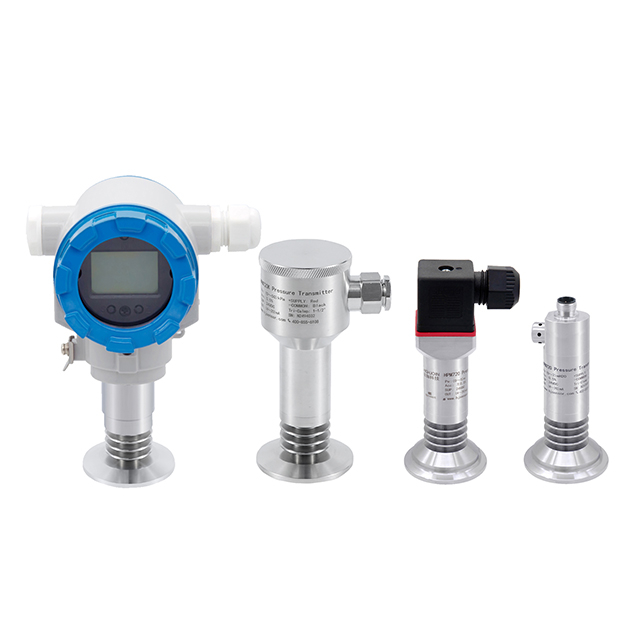

Il vantaggio principale di un trasmettitore di pressione sanitaria Tri-Clamp è il suo eccezionale equilibrio tra igiene ed efficienza operativa. Nello specifico, consente agli ingegneri di processo di installare, rimuovere e riposizionare rapidamente i sensori senza chiavi specializzate. Ciò si rivela particolarmente vantaggioso durante la manutenzione ordinaria, i controlli di calibrazione manuale o i rapidi cambi tra diversi lotti di produzione. Se correttamente assemblata, la guarnizione si allinea perfettamente con il diametro interno delle ghiere. Crea una transizione fluida e ininterrotta che elimina i micro-gap dove tipicamente si verifica la contaminazione.

Questi raccordi igienici sono altamente standardizzati ma sono disponibili in varie dimensioni, come le opzioni da 1,5 pollici e 2 pollici. È fondamentale che la ghiera del trasmettitore corrisponda esattamente alla dimensione della porta del bioreattore. Una mancata corrispondenza comprometterà la tenuta sanitaria, portando all"estrusione della guarnizione o alla creazione di un ramo morto involontario.

Come affrontare le temperature estreme nei cicli di pulizia

I bioreattori devono essere sottoposti a pulizia e sterilizzazione rigorose tra ogni lotto per mantenere la conformità alle buone pratiche di produzione. Immagina l"interno di un recipiente in acciaio inossidabile durante il processo Clean-In-Place. Le sostanze chimiche altamente caustiche vengono fatte circolare a temperature elevate per eliminare i residui organici. Successivamente, il processo Sterilize-In-Place introduce vapore puro ad alta temperatura nel recipiente. Le temperature di sterilizzazione superano abitualmente i 121 gradi Celsius e possono raggiungere fino a 135 gradi Celsius per periodi prolungati.

Queste fluttuazioni estreme di temperatura creano gravi shock termici. I sensori di pressione convenzionali subiranno una significativa deriva dello zero, instabilità dell'uscita o guasti elettronici completi se esposti al vapore. Un vero trasmettitore di pressione igienico farmaceutico è progettato specificamente con meccanismi di isolamento termico. I modelli ad alte prestazioni sono dotati di alette di raffreddamento integrate che dissipano rapidamente il calore prima che raggiunga i sensibili circuiti elettronici alloggiati nella testa del trasmettitore.

Dietro la membrana metallica a filo si trova un piccolo volume di fluido di trasmissione. Questo fluido trasferisce la pressione di processo esterna al chip del sensore piezoresistivo interno. Nei bioprocessi esiste sempre un rischio residuo di rottura del diaframma a causa di un impatto meccanico accidentale. Pertanto il liquido di riempimento deve essere rigorosamente atossico. I produttori premium utilizzano fluidi per trasmissioni approvati dalla FDA, come olio minerale di grado farmaceutico o derivati ​​sintetici sicuri. Ciò garantisce che una rottura accidentale non renda tossico l"intero lotto.

Monitoraggio locale e controllo remoto

Le moderne strutture biofarmaceutiche fanno molto affidamento su architetture di controllo centralizzate. Utilizzano sistemi SCADA e controllori logici programmabili per monitorare l"intero impianto. Tuttavia, il ricorso esclusivo al monitoraggio remoto crea punti ciechi per il personale presente nello stabilimento. Gli operatori che eseguono interventi manuali, manutenzione ordinaria o ispezioni visive del bioreattore necessitano di dati immediati e localizzati.

L'integrazione di un trasmettitore di pressione igienico con display digitale colma questa lacuna operativa. Queste unità avanzate forniscono visibilità del processo critico direttamente nel punto di misurazione. Gli schermi LCD ruotabili e ad alto contrasto consentono al tecnico di leggere facilmente i valori di pressione a distanza. Oltre alle semplici letture, i display digitali offrono un controllo localizzato. I tecnici possono eseguire la calibrazione in loco, eseguire regolazioni dello zero e dell'intervallo e diagnosticare i problemi direttamente sull'unità.

Poiché l"esterno del bioreattore è soggetto agli stessi rigorosi protocolli di pulizia dell"interno, l"alloggiamento del trasmettitore deve essere eccezionalmente resistente. La custodia del display deve avere un grado di protezione IP67 o IP69K. La certificazione IP69K garantisce che il display digitale e i suoi componenti elettronici interni siano completamente protetti da getti d"acqua ad alta pressione e ad alta temperatura e da lavaggi chimici aggressivi.

Le attuali tendenze del settore che modellano la strumentazione del bioreattore

Recenti analisi di settore evidenziano un massiccio spostamento verso il biotrattamento continuo e la digitalizzazione avanzata. Con la transizione delle strutture verso l"Industria 4.0, gli ingegneri di processo si stanno allontanando dai sensori analogici di base. Esiste una crescente domanda di strumentazione intelligente dotata di protocolli di comunicazione avanzati come IO-Link o HART. Questi trasmettitori intelligenti fanno molto di più che misurare semplicemente la pressione. Forniscono una diagnostica di manutenzione predittiva, avvisando gli operatori dell"impianto del potenziale degrado del sensore prima che si verifichi un guasto catastrofico.

Inoltre, la rapida adozione delle tecnologie monouso sta rimodellando la progettazione delle apparecchiature. Mentre i bioreattori usa e getta dominano alcuni settori, il mercato vede un approccio ibrido. I tradizionali bioreattori in acciaio inossidabile vengono aggiornati con sensori igienici digitalizzati ad alta precisione. Questo aggiornamento corrisponde all’agilità dei sistemi monouso garantendo al tempo stesso una conformità più rigorosa alle normative sempre più rigide sull’integrità dei dati. Le strutture stanno dando priorità ai sensori che offrono integrazione perfetta, tracciabilità verificabile e prestazioni a deriva zero rispetto a campagne estese.

Guida all"acquisto del fondo dell"imbuto: come selezionare il modello giusto

I team di approvvigionamento e gli ingegneri di processo devono valutare molteplici parametri tecnici prima di finalizzare un acquisto. L"utilizzo di criteri di selezione strutturati garantisce che la strumentazione scelta si allinei perfettamente alle specifiche esigenze operative del bioreattore. Ecco una pratica lista di controllo basata sugli standard ingegneristici sul campo.

Innanzitutto, determinare l"esatto intervallo di pressione. È necessario comprendere sia la normale pressione operativa del processo di coltura cellulare sia la pressione massima sperimentata durante i cicli di sterilizzazione a vapore. Il sensore deve essere dimensionato per gestire la pressione di sterilizzazione di picco senza deriva. Molti bioreattori sono sottoposti anche a condizioni di vuoto durante le fasi di raffreddamento, quindi spesso sono richiesti intervalli di pressione composti.

In secondo luogo, selezionare il segnale di uscita appropriato. Scegli un protocollo di uscita come 4-20 mA con HART o Modbus RS485 che si integra perfettamente con l"architettura di controllo esistente della struttura.

Terzo, verificare la connessione meccanica. Assicurarsi che il raccordo corrisponda esattamente alle porte della nave esistenti. L"accuratezza dimensionale è fondamentale per mantenere un confine sterile.

In quarto luogo, valuta i tuoi requisiti di precisione. Il controllo dei bioprocessi richiede tolleranze strette. Per i parametri critici, è necessario specificare trasmettitori che offrano una precisione dello 0,25% o addirittura dello 0,1% del fondo scala.

Infine, valutare l"ambiente fisico. Determinare se i dati localizzati sono necessari per gli operatori di sala. Se gli interventi manuali sono frequenti, è altamente consigliabile investire in un modello con display digitale con protezione IP69K.

Conclusione

La scelta del giusto trasmettitore di pressione sanitaria salvaguarda la sterilità del bioreattore e la conformità generale. Non si tratta solo di misurare la pressione. Si tratta di proteggere l’integrità dei farmaci salvavita. Una membrana affacciata previene costosi tempi di inattività e perdite di prodotto in lotti. I raccordi igienici adeguati garantiscono un"installazione sicura. Inoltre, la resistenza alle alte temperature mantiene misurazioni accurate durante i rigorosi cicli di sterilizzazione.

Se state aggiornando il controllo dei processi della vostra struttura, consultare un esperto di strumentazione è il passo successivo più efficace. Esplora la gamma completa di soluzioni igieniche di HJ Sensor per trovare il modello esatto su misura per il tuo bioreattore. Richiedi un preventivo oggi per garantire l"assoluta sicurezza dei bioprocessi e la conformità normativa.

Domande frequenti

Qual è la differenza tra un trasmettitore di pressione standard e uno sanitario?

I trasmettitori standard utilizzano spesso connessioni filettate che creano zone morte dove i batteri possono crescere e nascondersi dai detergenti. I trasmettitori sanitari utilizzano diaframmi affacciati e connessioni lisce e prive di fessure per garantire la completa pulibilità ed eliminare il rischio di contaminazione microbica.

Un trasmettitore di pressione sanitario può gestire le condizioni di vuoto in un bioreattore?

SÌ. Molti bioreattori sono sottoposti a condizioni di vuoto durante le fasi di raffreddamento immediatamente successive alla sterilizzazione. È fondamentale selezionare un trasmettitore appositamente progettato per la pressione assoluta o la pressione composta. Ciò impedisce danni al diaframma interno o degassamento del fluido.

Perché la membrana affacciata è così importante nelle applicazioni farmaceutiche?

Una membrana affacciata garantisce che non vi siano cavità, filettature o rientranze nel punto di misurazione. Ciò impedisce l"accumulo di mezzi biologici appiccicosi o detriti cellulari. Garantisce che i processi di pulizia siano pienamente efficaci nel rimuovere i contaminanti.

Con quale frequenza è opportuno calibrare la strumentazione igienica?

Negli ambienti biofarmaceutici altamente regolamentati, la calibrazione viene generalmente eseguita ogni anno o ogni due anni. Tuttavia, la frequenza esatta dipende fortemente dalla criticità della misurazione, dalla gravità degli shock termici durante i cicli a vapore e dalle procedure operative standard specifiche dell"impianto.

Cosa significano gli acronimi di pulizia e sterilizzazione per quanto riguarda la durata del sensore?

Clean-In-Place utilizza sostanze chimiche caustiche per pulire la nave. Sterilize-In-Place utilizza vapore ad alta temperatura fino a 135 gradi Celsius per la sterilizzazione. Il trasmettitore deve essere costruito strutturalmente per resistere a questi cicli rigidi e ad alta temperatura senza perdere la precisione della misurazione, deriva o subire danni fisici elettronici.

Come si calibra un trasmettitore di pressione sanitario senza comprometterne la sterilità?

La calibrazione di un sensore mantenendo un confine sterile richiede collettori di valvole di blocco e spurgo specializzati o raccordi sterili a disconnessione rapida. In molte strutture moderne, gli ingegneri utilizzano trasmettitori intelligenti con display digitali che consentono la verifica elettronica del punto zero. Se è necessaria una calibrazione fisica, il sensore viene generalmente rimosso, calibrato su un banco di prova e l"intero recipiente viene sottoposto a un altro ciclo di sterilizzazione prima dell"inizio del lotto successivo.

Qual è la differenza tra pressione assoluta e relativa nel monitoraggio del bioreattore?

La pressione relativa misura la pressione del sistema rispetto alla pressione atmosferica ambientale. La pressione assoluta misura la pressione relativa ad un vuoto perfetto. Nelle applicazioni dei bioreattori, i trasmettitori di pressione assoluta sono spesso preferiti perché non vengono influenzati dalle variazioni della pressione barometrica locale. Ciò garantisce un controllo dell"ossigeno disciolto altamente stabile e ripetibile durante tutto il processo di fermentazione.
