Il fluido di riempimento influisce sui trasmettitori di pressione sanitaria?

Immaginate un lotto farmaceutico multimilionario che funzioni perfettamente. All"improvviso, l"intero serbatoio viene demolito. Perché? Uno strappo microscopico ha permesso al fluido del sensore di penetrare nella miscela. Un singolo evento di contaminazione nelle applicazioni alimentari, delle bevande o biotecnologiche costa molto di più della perdita di materie prime. Distrugge la fiducia dei consumatori. Ciò innesca brutali controlli normativi. Al centro di queste tubazioni critiche si trova il trasmettitore di pressione sanitaria. Questo componente è indispensabile per monitorare la pressione della linea rispettando rigorosamente gli standard igienici 3-A, EHEDG e FDA. Ma in molti di questi dispositivi esiste una vulnerabilità nascosta. Per trasferire la pressione fisica dal mezzo di processo alla delicata elettronica interna, i sensori tradizionali si affidano a un sottile diaframma metallico a filo supportato da un fluido di riempimento specializzato.

Questo liquido interno compromette la sicurezza del sistema, le prestazioni e i programmi di manutenzione? Sì, introduce variabili operative distinte. La scelta tra le tradizionali tecnologie a riempimento di fluido e le moderne alternative ceramiche a secco ha un impatto drammatico sulla precisione operativa e sulla purezza del prodotto. In questa guida tecnica completa, analizziamo la meccanica di questi strumenti. Valutiamo i rischi intrinseci e delineiamo strategie attuabili per aiutarvi a selezionare la soluzione di misurazione ottimale per la vostra struttura.

Punti chiave

• Il fluido di riempimento influisce direttamente sulla precisione della misurazione. L'espansione termica si verifica quando il fluido è esposto a processi ad alta temperatura come i cicli di pulizia standard Clean-in-Place o Sterilize-in-Place. Questa espansione fisica porta a una potenziale deriva della misurazione.

• La contaminazione rimane un rischio persistente. La membrana affacciata di un trasmettitore riempito d'olio è estremamente sottile. Se si rompe a causa di un impatto meccanico o di una sovrapressione, il fluido di riempimento fuoriesce nel fluido di processo e rovina il lotto sanitario.

• I sistemi riempiti d’olio eccellono in nicchie specifiche. Rimangono apprezzati per la loro comprovata durata contro sovrapressioni impreviste e colpi d'ariete. Le strutture devono utilizzare fluidi di riempimento per uso alimentare approvati dalla FDA per mitigare i rischi di tossicità.

• La tecnologia della ceramica a secco elimina la minaccia. Un design moderno completamente oil-free elimina completamente i rischi di contaminazione. Fornisce inoltre un'eccellente resistenza alla corrosione e all'abrasione.

• La selezione determina la produttività. La scelta dello strumento di misura ottimale dipende fortemente dalle variazioni specifiche della temperatura di processo, dall'abrasività dei mezzi e dai requisiti di igiene della struttura.

Comprendere il ponte idraulico nella misurazione sanitaria

In che modo i liquidi interni influenzano effettivamente la misurazione del processo? Bisogna guardare sotto il cofano di questi strumenti igienici. Nelle tubazioni industriali standard, un sensore potrebbe trovarsi all"interno di una cavità filettata direttamente esposta al fluido. La produzione igienica vieta completamente questa architettura. Le linee sanitarie non possono ospitare zampe morte, fessure o sacche microscopiche in cui i batteri si moltiplicano.

Questo rigoroso requisito biologico impone l"uso di un design a membrana affacciata. La faccia metallica isolante si adatta perfettamente alla parete interna del tubo o del recipiente. Le connessioni sanitarie standard spesso utilizzano diaframmi a filo con filettatura G1 o G1/2 per ottenere questa perfetta integrazione. Il chip di silicio piezoresistivo altamente sensibile non può essere incollato direttamente su questa faccia esterna. Le forze del processo lo distruggerebbero immediatamente. Invece, il chip è nascosto in modo sicuro all"interno dell"alloggiamento superiore.

Il vuoto tra il diaframma isolante esterno a filo e il chip elettronico interno è riempito con un mezzo di trasmissione specializzato. Questo è il fluido di riempimento. Quando la pressione del processo preme contro la membrana metallica esterna, comprime il liquido interno. Il fluido trasmette quindi la lettura esatta della pressione al sensore interno. Comprendere questo ponte idraulico è fondamentale quando si seleziona un trasmettitore di pressione riempito d'olio sanitario per la propria struttura. La presenza stessa di questo fluido introduce comportamenti operativi unici di cui gli ingegneri devono tenere conto.

In che modo il fluido di riempimento influisce sulle prestazioni del trasmettitore di pressione sanitaria

Affidarsi a un mezzo di trasmissione fluido significa che le proprietà fisiche di quel liquido determinano le prestazioni complessive. Gli ingegneri devono tenere conto della meccanica dei fluidi e della termodinamica quando utilizzano questi dispositivi in ​​ambienti igienici volatili.

Spostamento dello zero termico e fluttuazioni di temperatura

L"impatto più profondo sulle prestazioni del fluido di riempimento è la sua reazione al calore. Secondo le leggi della termodinamica, i liquidi si espandono quando riscaldati e si contraggono quando vengono raffreddati. Nella lavorazione lattiero-casearia o farmaceutica, le apparecchiature sono abitualmente esposte a sbalzi di temperatura aggressivi. Durante un ciclo di sterilizzazione ad alta temperatura, un improvviso getto di vapore riscalda rapidamente la superficie del sensore.

Di conseguenza, il fluido di riempimento interno intrappolato si espande. Non ha nessun posto dove andare all"interno della cavità sigillata. Questa espansione esercita una forza fisica artificiale contro il chip del sensore interno. L"elettronica interpreta questo rigonfiamento termico come pressione effettiva della tubazione. Questo fenomeno è noto come spostamento dello zero termico. Gli strumenti di alto livello utilizzano volumi di fluido minimi e una compensazione algoritmica per combattere questo effetto. Tuttavia, la deriva termica rimane una caratteristica inevitabile dei sistemi riempiti di fluido durante le rapide transizioni di temperatura.

Tempo di risposta e viscosità

Le prestazioni sono ugualmente legate alla viscosità del fluido. La viscosità cambia dinamicamente con le condizioni ambientali. A temperatura ambiente standard, l"olio interno trasferisce istantaneamente l"energia cinetica. In netto contrasto, gli ambienti di lavorazione a freddo provocano un notevole ispessimento del fluido di riempimento. Pensate alle linee lattiero-casearie refrigerate o agli skid farmaceutici criogenici.

Questa maggiore viscosità crea una resistenza microscopica all"interno del sistema capillare dell"alloggiamento del sensore. Il fluido diventa lento. Ciò porta ad un leggero ma misurabile ritardo nel tempo di risposta dello strumento. I processi automatizzati altamente dinamici richiedono regolazioni delle valvole di millisecondo. Un ciclo di feedback ritardato può facilmente destabilizzare l’efficienza del sistema.

Fluttuazioni dell"uscita nella misurazione del flusso

Micropulsazioni rapide sono comuni quando si misura la pressione in scenari di flusso di fluidi turbolenti. Il fluido di riempimento interno agisce naturalmente come un ammortizzatore idraulico. Smorza alcune di queste vibrazioni ad alta frequenza. Questo smorzamento a volte può stabilizzare il segnale di uscita. Ma un volume di fluido inadeguato o microscopiche bolle d"aria intrappolate durante la produzione possono compromettere completamente la stabilità della lettura. Se il volume del fluido non è perfettamente calibrato sulla flessibilità del diaframma metallico, l"uscita salta in modo irregolare durante il flusso turbolento. Ciò complica la regolazione del circuito di controllo.

Il rischio di contaminazione: perdite di fluidi nei processi igienici

Al di là delle sfumature della deriva termica e della viscosità, una preoccupazione critica tormenta i gestori degli impianti. La contaminazione del processo rappresenta un rischio catastrofico. Mantenere la purezza assoluta non è un obiettivo solo nella produzione alimentare e farmaceutica. Si tratta di un mandato legale rigoroso.

La membrana affacciata in acciaio inossidabile deve essere prodotta con uno spessore estremamente sottile per trasferire accuratamente la pressione con una resistenza minima. Spesso misura meno di 0,1 millimetri. Questo è più o meno lo spessore di un capello umano. Materiali come l"acciaio inossidabile 316L offrono un"eccellente compatibilità chimica. Tuttavia, la loro magrezza fisica li rende intrinsecamente fragili.

I rischi fisici sono ovunque in un impianto di lavorazione attivo. Una delicata membrana metallica viene facilmente ammaccata da mezzi abrasivi. I residui di frutta contenenti semi duri o composti farmaceutici cristallizzanti provocano una grave usura. Colpi accidentali delle spazzole durante i lavaggi di routine compromettono l"integrità strutturale. Anche gravi colpi d"ariete idraulici possono rompere questa barriera.

Qual è la conseguenza di una membrana rotta? Il mezzo di processo pressurizzato penetra nella custodia del sensore e distrugge l"elettronica. Contemporaneamente, il fluido di riempimento interno fuoriesce nella tubazione di processo. Anche uno strappo microscopico fa sì che l’olio sintetico penetri in un lotto di farmaci salvavita. Produttori rispettabili utilizzano rigorosamente fluidi di riempimento non tossici approvati dalla FDA come l"olio minerale per uso alimentare per mitigare questo scenario da incubo. Questi fluidi prevengono gravi avvelenamenti dei consumatori. Ma gli standard normativi impongono che qualsiasi lotto contaminato da petrolio estraneo debba essere immediatamente scartato. Le perdite finanziarie sono enormi.

Il settore della lavorazione igienica sta attualmente vivendo un massiccio cambiamento operativo. Spinti da normative globali sempre più stringenti sulla sicurezza alimentare e da rigide linee guida farmaceutiche, i gestori delle strutture stanno eliminando gradualmente i potenziali vettori di contaminazione. Gli audit ora esaminano anche i rischi più lievi di ingresso di fluidi estranei. Gli ingegneri di processo si stanno allontanando, ove possibile, dalle tradizionali architetture piene di fluidi. L’attuale traiettoria del settore favorisce fortemente le tecnologie di rilevamento a secco dotate di diagnostica intelligente. Questa evoluzione consente agli operatori di dare priorità alla purezza assoluta e di monitorare in modo predittivo lo stato del sensore piuttosto che reagire a una perdita catastrofica a posteriori.

Pro e contro dei sistemi riempiti d"olio

Nonostante i rischi documentati, la tradizionale architettura fluida rimane profondamente radicata nell’automazione dei processi. Valutare i vantaggi meccanici rispetto alle vulnerabilità è un passo essenziale nel processo di procurement.

La natura idraulica del fluido di riempimento consente a un trasmettitore di pressione igienico riempito d'olio di assorbire e dissipare improvvisi shock di pressione in modo altamente efficiente. Ciò protegge il chip piezoresistivo interno dalla distruzione. Questi sistemi eccellono in ambienti ad altissima pressione come l'omogeneizzazione dei prodotti lattiero-caseari. I modelli avanzati sono anche in grado di gestire temperature di processo fino a 150 gradi Celsius mantenendo una stretta linearità su ampi intervalli di misurazione. Questa tecnologia è stata la spina dorsale del settore per decenni. I modelli standard sono ampiamente disponibili e generalmente presentano costi di approvvigionamento iniziali inferiori.

Tuttavia, lo svantaggio principale rimane la fragilità del diaframma metallico ultrasottile. Il sistema è altamente suscettibile a danni meccanici e conseguenti perdite di fluido. L"espansione termica durante i cicli di pulizia induce uno spostamento dello zero termico. Gli operatori sono costretti ad attendere che il sensore si normalizzi prima di riprendere la produzione accurata. Infine, questi dispositivi richiedono una gestione eccezionalmente attenta durante l"installazione e i lavaggi di routine dell"impianto per evitare danni accidentali al viso.

L"ascesa della tecnologia della ceramica a secco

I produttori di strumentazione hanno progettato alternative avanzate mentre gli organismi di regolamentazione a livello globale rafforzano la loro presa sulla purezza dei prodotti. L’innovazione più importante che sta rimodellando il settore igienico è il sensore in ceramica a secco.

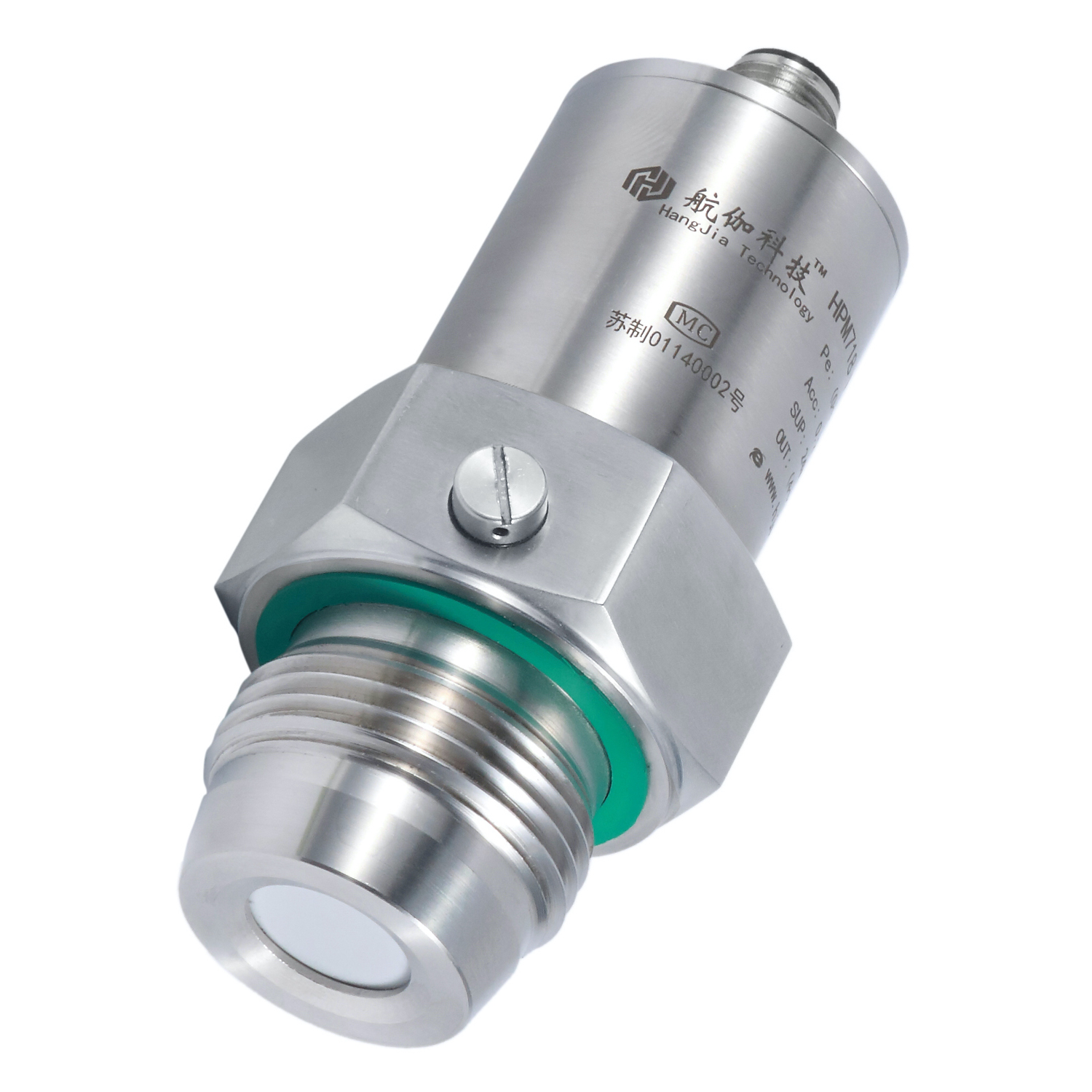

Un trasmettitore di pressione sanitaria in ceramica a secco rappresenta un cambiamento di paradigma. Abbandona il diaframma metallico sottilissimo supportato dal fluido. Invece, questa soluzione moderna utilizza una robusta cella di misura Al2O3 al 99,9% che è completamente a filo con il fluido di processo.

Il diaframma ceramico stesso funge da elemento di rilevamento primario in questa architettura. La parte posteriore della faccia in ceramica presenta elettrodi dorati stampati che formano un condensatore con il substrato di base. La pressione di processo provoca deformazioni microscopiche nella ceramica spessa. La capacità cambia istantaneamente. La distinzione fondamentale qui è che questa misurazione meccanica diretta richiede assolutamente zero fluido di riempimento interno.

Il vantaggio più profondo è l"eliminazione assoluta delle perdite di fluido. Non è presente un serbatoio interno dell"olio. Il rischio che il fluido contamini i mezzi di processo è pari a zero. Ciò garantisce il totale rispetto dei più severi requisiti di purezza. La ceramica di elevata purezza è anche incredibilmente robusta. La cella di misura assorbe eventi di sovrapressione significativi senza deformazione plastica permanente. Ritorna perfettamente al suo punto zero immediatamente dopo che il picco si è attenuato.

A differenza dell"acciaio inossidabile sottile, una faccia in ceramica solida è eccezionalmente dura. È secondo solo al diamante. Questo lo rende impermeabile ai graffi e all"abrasione. È la soluzione perfetta per fluidi impegnativi contenenti particelle dure che altrimenti distruggerebbero un diaframma metallico.

Confronto tra tecnologie a olio e tecnologie senza olio

I gestori degli impianti e i team di progettazione devono prendere decisioni basate sui dati. La matrice seguente mette a confronto i principali parametri operativi di entrambe le tecnologie.

La scelta dell"architettura corretta del sensore ha un impatto diretto sulla produttività complessiva dell"impianto. L"utilizzo di un trasduttore ceramico oil-free in applicazioni abrasive previene i frequenti guasti del sensore. Ciò riduce i tempi di inattività non programmati e gli interventi di manutenzione. Al contrario, l’implementazione di sensori riempiti di olio in linee liquide altamente stabili ottimizza le spese in conto capitale iniziali senza compromettere l’efficienza operativa quotidiana.

Risoluzione dei problemi comuni del trasmettitore

Anche gli strumenti industriali più robusti richiedono una manutenzione occasionale. Identificare rapidamente la causa principale dei guasti del trasmettitore è fondamentale per consentire ai tecnici di riportare in linea la produzione. Ecco consigli pratici per la risoluzione dei problemi comuni di misurazione.

Se l’output aumenta in modo significativo senza un corrispondente cambiamento nella pressione effettiva della tubazione, il colpevole più probabile è l’espansione termica. Ciò si verifica in genere immediatamente dopo un ciclo di sterilizzazione ad alta temperatura. Consentire alla linea di processo di ritornare alla sua temperatura operativa standard. Eseguire una calibrazione del trim dello zero mentre il trasmettitore è caldo se è richiesta precisione a temperature elevate. Passa a un"alternativa in ceramica secca se la deriva termica causa ritardi inaccettabili nel programma di automazione.

Una caduta improvvisa del segnale di guasto o un salto del segnale estremamente irregolare indicano fortemente la rottura del diaframma isolante. Ciò si traduce in una perdita totale del liquido di riempimento. È probabile che il chip elettronico interno venga distrutto dall"ingresso di mezzi di processo a umido. Isolare immediatamente lo strumento e ispezionare la faccia a filo. L"unità non può essere riparata sul campo se si notano fossette, graffi o lacerazioni. Enfatizza le cure preventive con il personale addetto ai servizi igienico-sanitari. Gli operatori devono evitare di puntare getti d"acqua ad alta pressione direttamente sulla superficie del sensore durante i lavaggi.

Le temperature fredde dell"ambiente o del processo potrebbero ispessire il fluido di riempimento interno se le variazioni di pressione vengono registrate più lentamente del solito. Questa maggiore viscosità smorza il trasferimento meccanico dell"energia cinetica. Verificare che l"intervallo di temperatura operativa specificato sia allineato alle condizioni ambientali effettive. Consultare il proprio fornitore sull"utilizzo di un fluido di riempimento a viscosità inferiore progettato specificamente per applicazioni criogeniche se le temperature fredde sono inevitabili.

Come scegliere la giusta soluzione di misurazione

La selezione della strumentazione adeguata richiede una valutazione olistica del vostro specifico ambiente di elaborazione. Non esiste un sensore universalmente perfetto. Esiste solo uno strumento ottimale per il tuo insieme unico di variabili operative.

Innanzitutto, analizza la composizione fisica del tuo prodotto. È un liquido liscio e omogeneo come il latte o l'acqua purificata? In questo caso i tradizionali sensori riempiti d'olio sono molto efficaci. Stai pompando un impasto abrasivo contenente semi, cereali o zuccheri cristallizzati? Per prevenire il rapido degrado della membrana è obbligatorio un trasduttore di pressione igienico in ceramica senza olio che fornisca un'uscita stabile da 4 a 20 mA.

Successivamente, documenta i tuoi protocolli di pulizia. Utilizzi sbalzi di temperatura estremi su base giornaliera? Un sensore ceramico riduce al minimo lo spostamento dello zero termico e consente di riprendere la produzione molto più rapidamente se il ciclo termico rapido è una procedura operativa standard. Assicurati di selezionare modelli specializzati per alte temperature progettati con volumi di fluido minimi se devi utilizzare unità riempite d"olio.

Infine, valutare il costo totale di proprietà. I sensori ceramici a secco occasionalmente hanno un prezzo iniziale premium. Ma la loro durata prolungata in condizioni difficili comporta un costo totale significativamente inferiore su un periodo di cinque anni. L’eliminazione assoluta dei rischi di contaminazione dei lotti non ha prezzo. Evitare un solo lotto contaminato ripaga centinaia di volte del costo del sensore premium.

Conclusione: ottimizza il tuo processo con HJ Sensor

Il fluido di riempimento interno altera sostanzialmente il comportamento delle apparecchiature di misurazione del processo. Influisce sulla stabilità della temperatura. Determina i tempi di risposta in ambienti freddi. Introduce un rischio persistente di contaminazione del processo. Le opzioni tradizionali riempite di petrolio rimangono cavalli di battaglia affidabili del settore se implementate nelle giuste condizioni. Ma il panorama della produzione igienica si sta evolvendo.

Il sensore ceramico a secco è rapidamente diventato lo standard di riferimento per le strutture che danno priorità alla purezza assoluta, alla stabilità della temperatura senza pari e alla robustezza contro gli abrasivi. Incoraggiamo gli ingegneri di stabilimento e i responsabili del controllo qualità a valutare criticamente oggi stesso le loro attuali linee di processo. Comprendere le realtà meccaniche della vostra strumentazione vi consente di proteggere in modo proattivo il vostro prodotto e di semplificare i programmi di manutenzione.

Pronto a eliminare i rischi di contaminazione e stabilizzare il monitoraggio della pressione? Esplora la gamma completa di soluzioni di misurazione sanitaria ad alte prestazioni di HJ Sensor. Sia che la vostra struttura richieda la robustezza e la durabilità della tecnologia ceramica a secco o dei trasmettitori riempiti d"olio ad alta temperatura, HJ Sensor fornisce strumenti progettati con precisione progettati per salvaguardare i vostri profitti. Visita HJ Sensor oggi stesso per trovare la corrispondenza esatta per i tuoi requisiti di processo igienico.

FAQ

Che tipo di fluido di riempimento viene utilizzato nelle applicazioni igieniche?

Rinomati produttori di strumentazione utilizzano esclusivamente fluidi per uso alimentare approvati dalla FDA per applicazioni igieniche. I fluidi di riempimento più comuni includono oli sintetici per uso alimentare, olio minerale altamente raffinato o miscele specifiche di glicerina e acqua. Questi fluidi sono accuratamente selezionati per garantire una tossicità minima. Prevengono gravi rischi per la salute nel raro caso in cui una membrana si rompa e si verifichino perdite di fluido nel mezzo di processo.

Un sensore ceramico a secco può gestire le alte temperature?

SÌ. Le celle di misura in ceramica di alta qualità sono intrinsecamente stabili in intervalli di temperature estremamente ampi. Mancano di liquidi interni. Sono pienamente in grado di resistere ai processi standard di pulizia e sterilizzazione ad alta temperatura. Mantengono l"integrità strutturale e l"accuratezza della misurazione senza soffrire dei problemi di spostamento dello zero termico comunemente associati all"espansione dei fluidi di riempimento.

Perché l"uscita del mio trasmettitore fluttua durante i cicli di pulizia?

L"improvviso ed estremo picco di temperatura durante un ciclo di pulizia provoca l"espansione termica del fluido di riempimento interno se si utilizza un trasmettitore riempito d"olio. Questa espansione spinge contro l"elemento sensibile interno. Crea una falsa lettura dell"alta pressione anche quando la pressione effettiva del tubo è zero. Questa fluttuazione è una reazione fisica al calore. La lettura in genere si normalizza una volta che il sensore si raffredda alla temperatura operativa standard.

Un trasduttore in ceramica senza olio è più fragile di uno in acciaio inossidabile?

No, generalmente è molto più robusto negli ambienti di processo. La ceramica è tecnicamente un materiale fragile se lasciato cadere su un pavimento di cemento. Tuttavia, la cella di misura in ceramica spessa utilizzata in questi trasduttori è altamente resistente all"abrasione del processo, ai graffi e agli eventi di sovrapressione. È significativamente più resistente agli impatti fisici e all"usura delle particelle nelle applicazioni con fluidi dinamici rispetto a una membrana affacciata in acciaio inossidabile sottilissima.

Con quale frequenza devo calibrare la mia strumentazione sanitaria?

La frequenza di calibrazione dipende fortemente dalle normative specifiche del settore e dalla tecnologia dei sensori sottostante. I sensori riempiti d"olio potrebbero richiedere controlli di calibrazione più frequenti a causa della minore deriva termica e dell"affaticamento meccanico nel tempo. I sensori ceramici a secco offrono un"eccellente stabilità a lungo termine e una deriva minima. Come regola generale del settore, gli strumenti di pressione igienica dovrebbero essere verificati e calibrati una volta ogni 6-12 mesi per garantire una precisione continua.

Il fluido di riempimento influisce sulla calibrazione di un trasmettitore di pressione sanitario?

Sì, introduce sfide di calibrazione specifiche. I tecnici devono tenere conto sia della temperatura ambiente che della temperatura di processo durante la calibrazione. Poiché il fluido si espande e si contrae, la calibrazione del sensore in un"officina di manutenzione fredda potrebbe comportare un punto zero leggermente spostato se installato su una linea di processo calda. Le migliori pratiche impongono di eseguire una calibrazione finale del trim zero in condizioni operative effettive per compensare l"espansione del fluido.

Cosa succede se il fluido di riempimento fuoriesce in un processo sanitario?

Una perdita compromette immediatamente l’intero lotto. Anche se il sensore utilizza olio minerale per uso alimentare approvato dalla FDA, l"introduzione di fluido sintetico estraneo in un alimento, una bevanda o un prodotto farmaceutico formulato con precisione viola i rigorosi standard di controllo qualità. Il prodotto contaminato deve essere messo in quarantena e distrutto. La linea di lavorazione deve quindi essere spenta, lavata accuratamente e igienizzata prima che la produzione possa riprendere in sicurezza.
