Quale trasmettitore di pressione sanitaria gestisce l'alta pressione?

I vostri sensori di processo possono sopravvivere a un massiccio picco di pressione senza compromettere la sterilità dell"intero lotto? In settori impegnativi come quello lattiero-caseario, delle bevande e della produzione biofarmaceutica, gli ingegneri di stabilimento camminano costantemente sul filo del rasoio. Su un lato della struttura, i trasmettitori industriali standard gestiscono facilmente l’alta pressione ma ospitano batteri pericolosi in fili nascosti e rami morti. D"altra parte, i tipici sensori sanitari rimangono perfettamente puliti ma spesso si guastano o vanno fuori calibrazione quando vengono colpiti da forti sollecitazioni meccaniche.

Per superare questo paradosso operativo quotidiano, i facility manager devono valutare rigorosamente la propria strumentazione. I sensori standard del livello del liquido a bassa pressione semplicemente non sopravvivranno qui. In questa guida completa, analizzeremo i fattori tecnici critici coinvolti nella scelta di un trasmettitore di pressione sanitario durevole . Imparerai esattamente come la strumentazione appositamente realizzata resiste a violenti picchi di alta pressione e intensi cicli di lavaggio termico senza sacrificare l'integrità igienica.

Punti chiave

• Rinforzo strutturale specializzato: un sensore igienico standard non è universalmente costruito per sollecitazioni meccaniche estreme. Sono necessari modelli specifici progettati con diaframmi a filo ispessiti per prevenire la rottura della membrana durante picchi improvvisi della pompa.

• Materiali avanzati a contatto con il fluido: l'utilizzo di leghe o ceramiche di alta qualità fornisce una resistenza vitale contro prodotti chimici detergenti aggressivi e condizioni di elevata sovrapressione, prevenendo la deformazione permanente del sensore.

• Dinamica della pressione termica: i processi ad alta pressione negli impianti sanitari generano intrinsecamente un calore intenso. L'isolamento termico specializzato è assolutamente fondamentale per sopravvivere ai cicli termici standard Clean-in-Place e Sterilization-in-Place.

• Conformità rigorosa: qualsiasi strumentazione utilizzata in applicazioni alimentari o farmaceutiche deve soddisfare rigorosi standard di settore come le linee guida 3-A, EHEDG e FDA. Ciò garantisce una contaminazione del processo pari a zero.

La sfida: combinare l"alta pressione con gli standard igienici

Gli ingegneri che operano nei settori sanitari si trovano ad affrontare un dilemma meccanico unico. Hanno il compito di misurare pressioni estreme del sistema mantenendo contemporaneamente un ambiente completamente sterile e privo di fessure. Un compromesso su entrambi i fronti porta direttamente a perdite catastrofiche di lotti o a critici problemi di sicurezza.

Nelle applicazioni sanitarie, l"alta pressione si riferisce a processi che superano di gran lunga i livelli standard di trasporto dei fluidi. Consideriamo un impianto di omogeneizzazione dei latticini. Per scomporre efficacemente le molecole di grasso, i liquidi vengono forzati attraverso microscopici spazi valvolari a pressioni comprese tra 150 e 400 bar. Allo stesso modo, le pompe ad alta pressione utilizzate negli skid di filtrazione tangenziale farmaceutica generano un"immensa forza meccanica dinamica. I sensori standard sono generalmente calibrati per il monitoraggio del livello del serbatoio a bassa pressione. Di conseguenza, falliranno rapidamente o subiranno una grave deriva della calibrazione se esposti a questi carichi intensi e pulsanti.

Inoltre, i tradizionali sensori industriali ad alta pressione sono innegabilmente robusti, ma sono del tutto inadatti agli ambienti sterili. Spesso presentano connessioni filettate, porte di rilevamento incassate o gambe morte strette. Questi elementi di progettazione specifici creano zone morte microscopiche in cui i fluidi di processo ristagnano. Questa stagnazione fornisce un terreno fertile per le colonie batteriche. Inoltre, la strumentazione industriale standard può utilizzare guarnizioni in elastomero non di qualità alimentare o fluidi di riempimento interno che comportano un grave rischio di contaminazione in caso di rottura del diaframma.

Tecnologie principali: quale architettura di sensori vince?

Selezionare la tecnologia di rilevamento corretta è fondamentale per l"affidabilità a lungo termine. Diversi materiali del diaframma e architetture di sensori interni reagiscono in modo univoco allo stress meccanico, alle vibrazioni ad alta frequenza e ai mezzi abrasivi.

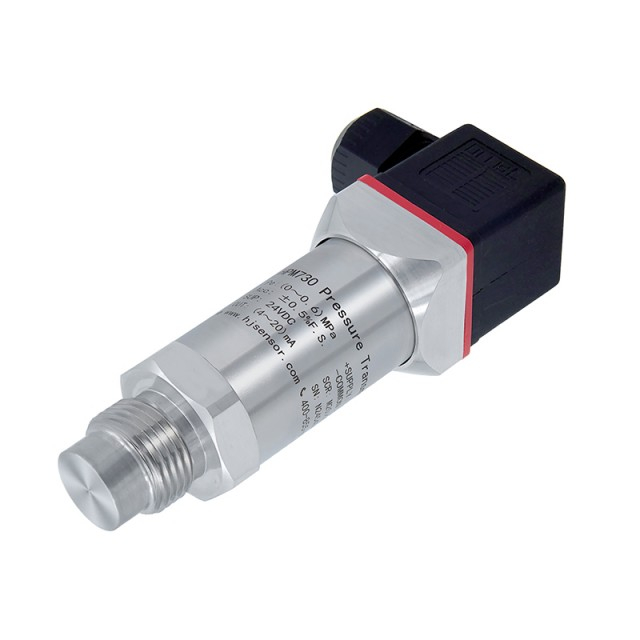

Per colmare il divario tra robustezza e sterilità è necessario un appositamente costruito trasmettitore di pressione igienico ad alta pressione . Questa classe specializzata di strumentazione unisce la durabilità industriale per impieghi gravosi con una conformità sanitaria senza compromessi. Ad esempio, i modelli avanzati sono progettati per gestire portate estreme fino a 100 MPa mantenendo una superficie sensibile perfettamente a filo. Incorporando architetture interne strutturalmente rinforzate, questi trasmettitori forniscono letture precise dell'alta pressione senza introdurre il minimo rischio di contaminazione nella linea di processo.

La caratteristica distintiva di qualsiasi sensore igienico è la sua membrana affacciata. Questa superficie perfettamente piana si allinea perfettamente con la parete interna del tubo, prevenendo attivamente l'accumulo di sostanze appiccicose. Per applicazioni altamente intensive, un trasmettitore di pressione a membrana affacciata di portata elevata è progettato con membrane dallo spessore unico. Utilizzando acciaio inossidabile 316L di prima qualità e filettature a filo specializzate G1 o G1/2, questo rinforzo geometrico deliberato consente alla membrana metallica di assorbire improvvisi picchi di pressione. Gestisce facilmente gli effetti aggressivi del colpo d'ariete senza perdere l'integrità strutturale o spostare la linea di base della misurazione.

Dietro la membrana metallica a filo, molti trasmettitori sanitari ad alte prestazioni si affidano a chip di silicio piezoresistivi. Lo spazio microscopico tra il diaframma a filo esterno e il chip di silicio interno è riempito con un volume minimo di fluido di sistema approvato dalla FDA, come l"olio sintetico Neobee. Quando il fluido di processo spinge contro la membrana affacciata, l"olio interno trasferisce esattamente la forza al chip di silicio altamente sensibile. Questa tecnologia specifica offre precisione eccezionale, isteresi minima e tempi di risposta rapidissimi in sistemi ad alta pressione con fluttuazioni rapide.

Gestione del calore: la dinamica della pressione termica

Nei moderni impianti di lavorazione farmaceutica e alimentare, pressione e temperatura sono indissolubilmente legate. Le linee di processo ad alta pressione, in particolare quelle utilizzate nella pastorizzazione o nella sterilizzazione a vapore, comportano intrinsecamente carichi termici estremi che possono facilmente distruggere i componenti elettronici standard.

Quando si specifica un sensore per ambienti ad alta pressione, gli ingegneri dell"impianto devono tenere conto contemporaneamente della dinamica termica. I mezzi di processo sottoposti a un"enorme pressione generano naturalmente calore attraverso l"attrito e la compressione. Al di là del processo stesso, i protocolli di pulizia aggressivi richiesti per mantenere un’igiene rigorosa sottopongono i sensori a gravi shock termici.

Per mantenere la sterilità assoluta senza i costosi tempi di inattività legati allo smantellamento dei sistemi di tubazioni, le strutture fanno molto affidamento su protocolli di lavaggio automatizzati. Questi cicli inondano l’infrastruttura con sostanze chimiche caustiche e vapore ad alta pressione, mantenendo spesso temperature a 150°C per periodi prolungati. Per sopravvivere in questo ambiente brutale, un trasmettitore di pressione igienico ad alta temperatura è assolutamente essenziale. Queste unità sofisticate sono dotate di alette di raffreddamento integrate ricavate direttamente nel collo del sensore. Questa estensione fisica allontana i delicati circuiti elettronici dal calore estremo della connessione al processo. Inoltre, utilizzano oli di riempimento specializzati per uso alimentare ad alta temperatura, progettati per resistere all'ebollizione o all'espansione sotto carichi termici intensi.

Durante un ciclo di sterilizzazione a vapore standard, un sensore potrebbe subire un brusco cambiamento di temperatura, passando da una temperatura ambiente di 20°C a 150°C in pochi secondi. Un sensore standard mostrerà una grave deriva dell"uscita sotto questo rapido shock termico, portando a letture errate della pressione. I trasmettitori sanitari Premium sono dotati di microprocessori avanzati che compensano automaticamente questi improvvisi gradienti di temperatura. Ciò garantisce che il segnale in uscita rimanga stabile, preciso e affidabile durante l"intero ciclo di pulizia.

Caratteristiche principali da ricercare negli strumenti sanitari ad alta pressione

Nel valutare le schede tecniche, i decisori devono guardare ben oltre il campo operativo di base. Numerosi parametri tecnici critici determinano esattamente le prestazioni di un sensore se sottoposto a un ambiente sterile ad alta pressione.

Innanzitutto, è fondamentale comprendere le distinzioni cruciali tra pressione operativa standard, sovrapressione e pressione di scoppio. Quando un tecnico chiude rapidamente una valvola sanitaria, induce un aumento del fluido che può triplicare momentaneamente la pressione del sistema. Gli acquirenti devono verificare che i limiti di sovraccarico del sensore superino ampiamente il massimo picco di pressione potenziale del loro specifico sistema di pompa.

Inoltre l"igiene dipende fortemente dalla microscopica levigatezza delle parti bagnate. La rugosità superficiale, indicata come valore Ra, deve essere rigorosamente controllata. Per la maggior parte delle applicazioni sanitarie standard è obbligatorio un valore Ra inferiore a 0,8 µm. Per i processi biofarmaceutici ultra puri, le superfici elettrolucidate con un Ra inferiore a 0,4 µm sono lo standard del settore. Questa estrema levigatezza previene attivamente l"adesione batterica, anche quando il materiale appiccicoso viene forzato contro la superficie in condizioni di flusso elevato.

L"alta pressione determina fondamentalmente il tipo di connessione meccanica che può essere utilizzata in sicurezza. Sebbene i Tri-Clamp standard siano onnipresenti nell"industria alimentare, sono altamente soggetti a cedimento o rottura della guarnizione sotto pressioni estreme superiori a 40 bar. Per i sistemi sanitari ad alta pressione, gli ingegneri specificano morsetti ad alta pressione per carichi pesanti, connessioni filettate DIN 11851 o connessioni filettate a filo specializzate sigillate con O-ring in elastomero conformi alla FDA per garantire una tenuta a prova di perdite.

Tendenze del settore: il passaggio verso una strumentazione intelligente e ad alto sovraccarico

Il panorama della strumentazione industriale è in rapida evoluzione. Spinti dalla richiesta di una maggiore efficienza operativa e di norme di sicurezza più rigorose, stiamo assistendo a un cambiamento significativo nel modo in cui gli impianti di processo affrontano l’approvvigionamento della strumentazione. I facility manager non acquistano più solo hardware. Stanno invece investendo in punti dati precisi per ottimizzare gli azionamenti a frequenza variabile sulle pompe ad alta pressione.

Utilizzando trasmettitori di pressione estremamente accurati con tempi di risposta rapidissimi, i moderni sistemi di controllo possono limitare dinamicamente la velocità della pompa. Ciò impedisce la sovrapressurizzazione, riduce il consumo energetico complessivo e minimizza l’usura meccanica dell’infrastruttura. Inoltre, l’integrazione della connettività IO-Link sta rapidamente diventando un requisito standard. Questo protocollo digitale consente il monitoraggio continuo delle condizioni e la manutenzione predittiva. Gli operatori degli impianti possono ora rilevare l"affaticamento del sensore o piccole deviazioni della calibrazione molto prima che si verifichi un guasto catastrofico ad alta pressione, riducendo drasticamente i tempi di fermo non programmati.

Applicazioni industriali per sensori sanitari ad alta pressione

I sensori sanitari ad alta pressione sono utilizzati in molteplici settori in cui l"integrità igienica e le robuste prestazioni meccaniche sono ugualmente fondamentali. In questi ambienti esigenti, i sensori industriali standard introdurrebbero gravi rischi di contaminazione, mentre i sensori sanitari di base semplicemente fallirebbero sotto lo sforzo meccanico.

L"industria alimentare e delle bevande fa molto affidamento sui processi ad alta pressione per garantire la stabilità del prodotto, prolungare la durata di conservazione e migliorare la sensazione in bocca. L’omogeneizzazione è un ottimo esempio. Negli impianti di lavorazione lattiero-casearia, massicci omogeneizzatori spingono il latte attraverso valvole strette a pressioni generalmente comprese tra 150 e 400 bar. Questa intensa azione meccanica frantuma i globuli di grasso, impedendo la separazione della crema. Il monitoraggio di questo processo violento richiede un sensore in grado di resistere alle incessanti pulsazioni di pressione dinamica mantenendo una superficie a filo e priva di fessure. Inoltre, l"elaborazione ad alta pressione utilizza una pressione idrostatica estrema per inattivare gli agenti patogeni senza degradare i profili nutrizionali, richiedendo sensori di lavaggio altamente durevoli sulle linee di alimentazione.

Nella produzione biofarmaceutica, il mantenimento di un involucro operativo sterile non è negoziabile. I sensori sanitari ad alta pressione sono parte integrante degli skid per cromatografia liquida, dove costose soluzioni tampone e miscele biologiche complesse vengono pompate attraverso colonne di resina densamente impaccate. Il monitoraggio preciso della pressione previene costosi danni alla colonna e garantisce un"efficacia di separazione ottimale. I sistemi di filtrazione a flusso tangenziale richiedono anche misurazioni continue della pressione differenziale. Questi sistemi funzionano a pressioni elevate per forzare i permeati attraverso membrane semipermeabili, necessitando di sensori che offrano elevata precisione e stretta aderenza alle attuali linee guida sulle buone pratiche di fabbricazione.

Guida all"acquisto: passaggi attuabili per gli ingegneri

La gestione del processo di approvvigionamento richiede un approccio sistematico e orientato ai dettagli. È necessario assicurarsi che lo strumento selezionato soddisfi sia i severi requisiti meccanici che i severi requisiti normativi.

Fase 1: determinare il reale intervallo di pressione massima
Non basare la selezione esclusivamente sulla pressione operativa nominale. Calcolare il potenziale picco imprevisto massimo, come picchi di avviamento della pompa o chiusure improvvise delle valvole. Assicurarsi che il valore nominale della pressione di prova del sensore superi ampiamente questo massimo calcolato per prevenire l'affaticamento prematuro della membrana.

Fase 2: scegliere il materiale giusto per la membrana
Valutare la composizione chimica dei fluidi di processo e dei detergenti. Per la lavorazione alimentare standard, l'acciaio inossidabile 316L offre eccellente flessibilità e resistenza alla corrosione. Tuttavia, se le operazioni quotidiane coinvolgono mezzi altamente abrasivi o ambienti soggetti a shock di pressione estremi, un trasmettitore di pressione a membrana affacciata in ceramica è la scelta più duratura. La ceramica è intrinsecamente più dura dell'acciaio, offrendo un'eccezionale resistenza all'usura e notevoli limiti di sovraccarico senza deformazione permanente.

Fase 3: verificare le certificazioni e riempire i fluidi
Un vero strumento sanitario deve essere supportato da documentazione verificabile. Richiedi i certificati dei materiali e assicurati che il dispositivo sia pienamente conforme agli standard sanitari 3-A e alle normative FDA relative ai materiali bagnati. È fondamentale verificare che qualsiasi fluido di riempimento interno sia di qualità alimentare per garantire la sicurezza assoluta nel raro caso di rottura della membrana.

Fase 4: valutare il costo totale di proprietà
I team di procurement devono spostare l'attenzione dal prezzo di acquisto iniziale al costo totale di proprietà. L'installazione di un sensore standard più economico in una linea ad alta pressione porta inevitabilmente a frequenti ricalibrazioni, rotture del diaframma e tempi di fermo macchina non programmati. L'investimento iniziale in un trasmettitore a membrana affacciata robusto e di alta portata riduce significativamente la frequenza di manutenzione e garantisce costi molto inferiori durante il ciclo di vita dell'apparecchiatura.

Conclusione

La misurazione della pressione estrema in ambienti sterili richiede un"ingegneria altamente specializzata. I sensori industriali standard introducono rischi di contaminazione inaccettabili, mentre i sensori sanitari di base si rompono spesso in condizioni meccaniche intense.

Per garantire il successo operativo e salvaguardare la vostra struttura, è necessario selezionare attrezzature appositamente progettate per ambienti igienici ad alto stress. Sia che si utilizzi una membrana affacciata in acciaio inossidabile fortemente rinforzata o una tecnologia ceramica avanzata, fare la scelta corretta della strumentazione garantisce l"assoluta sicurezza del prodotto e l"efficienza del processo. Consente al tuo impianto di mantenere una rigorosa conformità normativa senza il problema della costante sostituzione del sensore.

Sei pronto per aggiornare il monitoraggio dei processi? Rivedi sempre attentamente le schede tecniche e calcola i picchi di pressione massimi prima di prendere una decisione definitiva. Esplora oggi stesso la gamma completa di strumentazione ad alte prestazioni di HJ Sensor e consulta il nostro team di ingegneri per specificare l"esatto trasmettitore richiesto dalla tua applicazione ad alta pressione.

FAQ

Qual è la pressione massima che un trasmettitore di pressione sanitario può gestire?

Mentre i trasmettitori sanitari standard gestiscono generalmente pressioni di esercizio fino a 40 o 60 bar, i modelli specializzati ad alta pressione sono progettati per condizioni molto più estreme. A seconda della connessione al processo specifica, del design della custodia per carichi pesanti e del materiale rinforzato della membrana, le varianti ad alta pressione possono gestire in sicurezza fino a 400 bar, con alcuni modelli specializzati che raggiungono fino a 1.000 bar. È fondamentale consultare la scheda tecnica del produttore per verificare sia il campo operativo che i limiti di sovrapressione per la propria configurazione specifica.

Perché scegliere una membrana affacciata in ceramica rispetto all"acciaio inossidabile?

I diaframmi in ceramica, generalmente realizzati in ossido di alluminio di elevata purezza, offrono una resistenza all"abrasione superiore rispetto all"acciaio inossidabile 316L standard. Non si deformano facilmente né soffrono di affaticamento del metallo in caso di picchi di alta pressione ripetuti e aggressivi. Inoltre, la ceramica è altamente resistente ai prodotti chimici e agli acidi corrosivi, rendendo questi trasmettitori incredibilmente durevoli in ambienti di lavaggio difficili dove l"acciaio inossidabile potrebbe eventualmente bucarsi o degradarsi.

Un trasmettitore igienico ad alta pressione può sopravvivere alla pulizia CIP e SIP?

Sì, a condizione che sia esplicitamente specificato e progettato come modello per alte temperature. Questi sensori specializzati sono costruiti con estensioni di raffreddamento, isolatori termici e fluidi di riempimento per alimenti ad alta temperatura che proteggono la sensibile elettronica interna. Questa struttura robusta consente loro di resistere al calore estremo, che spesso raggiunge i 150°C, associato alla sterilizzazione a vapore e ai processi di lavaggio chimico senza subire derive termiche o guasti catastrofici.

Cosa succede se un trasmettitore di pressione sanitario subisce un evento di sovrappressione?

Se la pressione del sistema supera momentaneamente il limite massimo di sovrapressione del sensore, il sottile diaframma di isolamento potrebbe deformarsi in modo permanente o rompersi completamente. Un diaframma deformato porta a gravi spostamenti di calibrazione e letture costantemente imprecise. Ancor peggio, una rottura può causare la fuoriuscita del fluido di riempimento interno e la contaminazione dei mezzi di processo sanitari. Ciò evidenzia esattamente perché il calcolo del picco potenziale massimo e la selezione di un sensore con una pressione di prova sufficientemente elevata sono cruciali per la sicurezza del sistema.

Quali connessioni al processo sono le migliori per le applicazioni sanitarie ad alta pressione?

Sebbene i Tri-Clamp standard siano onnipresenti nell"industria alimentare e delle bevande, spesso sono insufficienti per le applicazioni ad alta pressione a causa del grave rischio di cedimento del morsetto o di rottura della guarnizione. Le applicazioni ad alta pressione richiedono in genere fascette ad alta pressione per impieghi gravosi, connessioni filettate igieniche specializzate come filettature a filo G1/2 o G1 dotate di guarnizioni in elastomero specifiche conformi alla FDA o connessioni flangiate sanitarie appositamente progettate per prevenire perdite in condizioni di stress meccanico estremo.

Con quale frequenza è necessario calibrare i trasmettitori sanitari ad alta pressione?

La frequenza di calibrazione dipende fortemente dalla gravità dell"applicazione. In ambienti ad alta pressione altamente dinamici, come le linee di omogeneizzazione soggette a pulsazioni intense e frequenti pulizie a vapore, gli ingegneri consigliano in genere di verificare la calibrazione ogni 6-12 mesi. Tuttavia, l"utilizzo di un trasmettitore con diaframma rinforzato o elemento sensibile in ceramica riduce significativamente l"affaticamento meccanico, spesso estendendo l"intervallo di calibrazione richiesto rispetto ai sensori a membrana sottile standard.

Qual è la differenza tra una membrana affacciata e una membrana standard nelle applicazioni ad alta pressione?

Un diaframma standard spesso è incassato all"interno di una porta o cavità filettata, il che funziona bene per l"idraulica industriale standard ma crea zone morte dove prosperano i batteri. Una membrana affacciata è saldata perfettamente in piano con la connessione al processo, garantendo che non si possano accumulare fluidi. Nelle applicazioni sanitarie ad alta pressione, questa membrana a filo deve essere appositamente ispessita o ondulata per resistere alla forza meccanica senza deformarsi, mentre una membrana a filo standard si romperebbe facilmente sotto la stessa sollecitazione.
