Metodi di prova del manometro per la garanzia della qualità

Introduzione

Puoi fidarti di ogni lettura del manometro nel tuo sistema industriale? Anche piccoli errori di misurazione possono influire sulle prestazioni e sulla sicurezza delle apparecchiature. Il test del manometro verifica l"accuratezza, l"affidabilità e l"integrità strutturale. Questa guida esplora i principali metodi di test, procedure di calibrazione e standard di qualità. Imparerai anche come valutare i produttori prima di ordinare.

Cosa verifica il test del manometro?

Il test del manometro verifica diverse importanti caratteristiche prestazionali. Verifica l"accuratezza della misurazione e la coerenza della lettura. Valuta anche la resistenza alla pressione e le condizioni meccaniche. Gli strumenti digitali richiedono ulteriori controlli delle funzioni elettroniche. Queste ispezioni aiutano i produttori a identificare i difetti prima della spedizione. Aiutano anche gli acquirenti a valutare la qualità del prodotto.

Precisione della misurazione e coerenza della lettura

L’accuratezza della misurazione è uno degli indicatori di qualità più importanti. Un manometro deve visualizzare valori prossimi alla pressione effettiva. Il test confronta le sue letture con uno strumento di riferimento. La differenza tra questi valori indica la deviazione della misurazione. La ripetibilità controlla se il manometro produce letture coerenti in condizioni ripetute. Entrambe le caratteristiche influiscono sull"affidabilità della misurazione industriale.

Ad esempio, un misuratore potrebbe visualizzare letture leggermente diverse durante test ripetuti. Questa differenza può derivare dall"attrito meccanico o dall"instabilità del sensore. I test aiutano a identificare questi problemi prima della consegna. Le classi di precisione forniscono anche una base per la valutazione del prodotto. Gli acquirenti dovranno comunque verificare le condizioni di riferimento specificate. Una risoluzione del display più elevata non significa automaticamente una migliore precisione.

Resistenza alla pressione e integrità strutturale

Il test di resistenza alla pressione valuta la capacità dello strumento di resistere a condizioni di pressione specificate. Si concentra sull"elemento sensibile e sul confine della pressione. Questi componenti devono tollerare le condizioni operative previste. Gli ispettori controllano anche le connessioni, le guarnizioni e le strutture dell"alloggiamento. Deformazioni o perdite visibili possono indicare potenziali difetti.

La pressione nominale e il sovraccarico consentito sono specifiche diverse. La pressione nominale descrive il campo di misurazione previsto. I limiti di sovrapressione descrivono un"esposizione specifica oltre le condizioni normali. I test devono seguire le procedure approvate dal produttore. Una pressione eccessiva può danneggiare permanentemente i componenti sensibili. Potrebbe anche creare rischi per la sicurezza durante l"ispezione.

Movimento meccanico e prestazioni del display

I manometri meccanici richiedono un movimento fluido della lancetta. Gli ispettori osservano il puntatore durante l"aumento della pressione. Ne controllano anche il ritorno dopo il rilascio della pressione. Il puntatore dovrebbe muoversi senza blocchi o salti irregolari. Il ritorno al punto zero è un altro importante elemento di ispezione.

Il quadrante e l"indice devono rimanere facili da leggere. Gli ispettori controllano l"allineamento e le marcature in scala. Cercano anche componenti sciolti e finestre danneggiate. L"attrito meccanico può influire sulla coerenza della misurazione. Questi controlli aiutano a identificare i difetti di assemblaggio prima della spedizione.

Verifica del sensore digitale e delle funzioni elettroniche

I manometri digitali richiedono la verifica elettronica. I loro sensori devono rispondere correttamente alla pressione applicata. Il test confronta le letture visualizzate con i valori di riferimento. Gli ispettori controllano anche il display e l"alimentazione. Altre funzioni possono includere la commutazione dell"unità e la regolazione dello zero.

Alcuni modelli forniscono allarmi o uscite elettriche. Queste funzioni richiedono una verifica separata. Se applicabile, è necessario verificare anche la stabilità del segnale. Gli strumenti alimentati a batteria necessitano di controlli dell"alimentazione e della batteria. Gli elementi esatti del test dipendono dalle specifiche del prodotto.

Quali sono i principali metodi di prova del manometro?

Il test del manometro combina diverse procedure. Ciascun metodo controlla una caratteristica di qualità diversa. La calibrazione verifica l"accuratezza della misurazione. I test di ripetibilità controllano la coerenza della lettura. L"ispezione delle perdite valuta i limiti di pressione. Il ciclo di pressione esamina le prestazioni in caso di cambiamenti ripetuti. Insieme, queste procedure forniscono una valutazione della qualità più completa.

Test di calibrazione del manometro

Una procedura di calibrazione del manometro confronta lo strumento con uno standard di riferimento. L"apparecchiatura di riferimento deve avere una precisione adeguata. I tecnici collegano entrambi gli strumenti a una fonte di pressione controllata. Quindi applicano pressione nei punti selezionati. Le letture del manometro di prova vengono confrontate con i valori di riferimento.

I test dovrebbero coprire parti rilevanti dell’intervallo di misurazione. I tecnici possono aumentare la pressione in passaggi controllati. Registrano ogni valore di riferimento e lettura indicata. Alcune procedure includono anche la diminuzione della pressione. Ciò aiuta a rivelare le differenze tra le direzioni di caricamento.

I risultati della calibrazione mostrano deviazioni di misurazione. Possono anche indicare se è necessario un aggiustamento. Dopo la regolazione, il misuratore dovrebbe essere sottoposto nuovamente a verifica. Un registro di calibrazione dovrebbe identificare lo strumento e le condizioni di prova. Dovrebbe inoltre indicare l"attrezzatura di riferimento e i risultati.

Precisione del manometro e test degli errori

Il test di precisione del manometro valuta la deviazione della misurazione. Confronta la pressione indicata con la pressione di riferimento.

Errore di misurazione = Pressione indicata − Pressione di riferimento

Ad esempio, uno strumento di riferimento mostra 5,00 bar. L"indicatore di prova indica 5,08 bar. Pertanto il suo errore di misura è pari a +0,08 bar.

L"errore percentuale di fondo scala utilizza un altro calcolo:

Percentuale di errore = (Errore assoluto ÷ Fondo scala) × 100%

Questo metodo esprime l"errore relativo al fondo scala dello strumento. Gli acquirenti dovrebbero distinguerlo dalla percentuale di lettura. I produttori possono specificare la precisione utilizzando diverse basi di riferimento. Controllare sempre la scheda tecnica del prodotto e gli standard di prova applicabili.

Testare diversi punti di pressione fornisce un risultato più chiaro. Aiuta a identificare gli errori nell"intervallo di misurazione. Un controllo a punto singolo non può stabilire prestazioni a gamma completa. Il limite di accettazione deve seguire le specifiche del prodotto.

Test di ripetibilità e isteresi del manometro

I test di ripetibilità controllano se le letture rimangono coerenti. I tecnici applicano ripetutamente la stessa pressione. Registrano i valori indicati durante ogni ciclo. Grandi differenze possono suggerire un rilevamento instabile o un movimento meccanico.

Il test dell"isteresi confronta le letture durante l"aumento e la diminuzione della pressione. La stessa pressione di riferimento può produrre indicazioni diverse. L"attrito meccanico può contribuire a questa differenza. Anche il comportamento dell"elemento sensibile può influenzare il risultato.

Questi test sono utili per strumenti meccanici ed elettronici. Tuttavia, le loro procedure potrebbero differire. Gli acquirenti dovrebbero richiedere metodi di prova e limiti di accettazione. Ciò rende i confronti tra fornitori più significativi.

Prova di tenuta del manometro

Il test delle perdite controlla il limite di pressione dello strumento. Gli ispettori esaminano connessioni, guarnizioni e giunti. Applicano il mezzo di prova e la pressione specificati. Il metodo di ispezione dipende dalla progettazione del prodotto. Procedure adeguate possono includere il decadimento della pressione o metodi approvati di rilevamento delle perdite.

Non sempre una caduta di pressione è indice di una perdita. Anche i cambiamenti di temperatura possono influenzare le letture della pressione. Le condizioni di prova devono quindi rimanere controllate. Gli ispettori dovrebbero seguire la procedura applicabile. Dovrebbero registrare eventuali rilevamenti di perdite.

Per i manometri a riempimento di liquido, anche la sigillatura della custodia è importante. Il liquido di riempimento dovrebbe rimanere contenuto. Finestre o guarnizioni danneggiate richiedono attenzione. Un"ispezione adeguata verifica sia i confini del processo che l"integrità del caso.

Cicli di pressione e test di sovrapressione

Il ciclo di pressione espone uno strumento a ripetuti cambiamenti di pressione. Aiuta a valutare le prestazioni sotto carico ripetuto. Gli ispettori monitorano i cambiamenti nelle letture e nel comportamento meccanico. Possono controllare il rendimento zero dopo i cicli selezionati. La procedura dovrebbe seguire la progettazione del prodotto e i requisiti di test.

Il test di sovrapressione ha uno scopo diverso. Valuta le prestazioni in condizioni di esposizione a una pressione specificata oltre le normali condizioni di misurazione. Non è la stessa cosa della calibrazione di routine. Una pressione eccessiva o incontrollata può danneggiare il manometro. I test devono utilizzare limiti approvati e dispositivi di protezione adeguati.

Suggerimento: non applicare mai una pressione di sovraccarico arbitraria durante l"ispezione. Seguire i limiti di prova specificati dal produttore.

Test delle funzioni del puntatore, del ritorno allo zero e del display

Gli indicatori meccanici richiedono l"ispezione del puntatore. I tecnici controllano il movimento sul quadrante. Osservano l"adesione, la vibrazione e l"allineamento. Dopo il rilascio della pressione, controllano il ritorno a zero. Anche le indicazioni sul quadrante devono rimanere chiare.

Gli indicatori digitali richiedono la verifica del display. I tecnici controllano le letture numeriche e la stabilità dello schermo. Testano le funzioni disponibili come la commutazione delle unità. Anche la regolazione dello zero e gli allarmi potrebbero richiedere un"ispezione. I modelli a batteria necessitano di adeguati controlli di potenza.

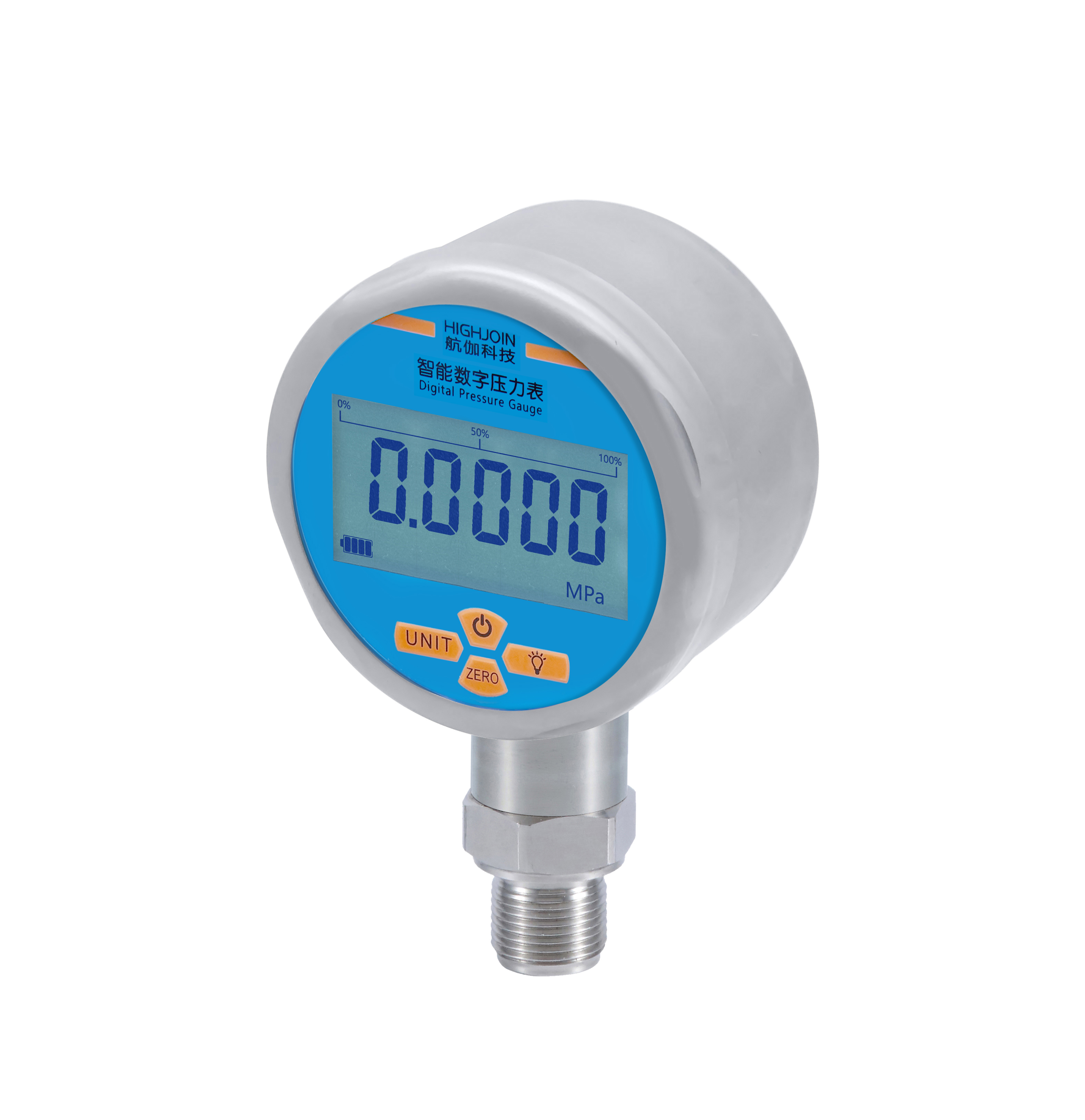

Ad esempio, di HJ Sensor il manometro digitale intelligente HP-S260 elenca le opzioni del display LCD e la commutazione delle unità. Le sue specifiche pubblicate includono una precisione standard dell'1,0%. Queste funzionalità forniscono elementi chiari per la verifica funzionale. Non sostituiscono la calibrazione rispetto a uno strumento di riferimento.

Ispezione visiva e verifica della qualità finale

L"ispezione visiva verifica le condizioni esterne dello strumento. Gli ispettori esaminano la cassa, la finestra, il quadrante e la connessione. Cercano corrosione, graffi e deformazioni. Controllano anche le etichette e l"identificazione del prodotto.

La verifica della qualità finale combina i risultati dell"ispezione. Conferma se il prodotto soddisfa i requisiti di accettazione. Le registrazioni possono includere risultati di calibrazione e controlli funzionali. Alcuni ordini richiedono anche documenti di prova del materiale o della pressione. I record richiesti dipendono dalle specifiche dell"acquirente.

Suggerimento: definire i criteri di accettazione prima dell"inizio della produzione. Ciò aiuta a prevenire controversie durante l"ispezione finale.

In che modo i metodi di prova differiscono tra manometri meccanici e digitali?

Test della molla Bourdon e dei manometri a riempimento di liquido

I manometri a tubo Bourdon richiedono controlli delle prestazioni meccaniche. I tecnici applicano una pressione controllata al tubo di rilevamento. Osservano il movimento del puntatore e la coerenza della lettura. Controllano anche il ritorno a zero dopo il rilascio della pressione. La calibrazione verifica la pressione indicata rispetto a un riferimento.

I modelli riempiti di liquido richiedono un"ulteriore ispezione visiva. I tecnici esaminano la custodia e le condizioni di tenuta. Controllano eventuali perdite o perdite anomale di liquidi. Il movimento del puntatore dovrebbe rimanere chiaro in normali condizioni di test. Il fluido di riempimento aiuta a smorzare le vibrazioni durante il funzionamento. Non sostituisce i test di precisione.

Un esempio di prodotto è il manometro in acciaio inossidabile riempito di glicerina da 63 mm elencato da Gongchuang. La pagina del prodotto identifica l"indicazione del puntatore e una precisione dichiarata di 1,6. Elenca anche la connessione radiale e le applicazioni industriali. Questi dettagli illustrano gli elementi di configurazione che gli acquirenti dovrebbero includere nei piani di ispezione. Non stabiliscono un requisito di test universale.

Test dei manometri digitali alimentati a batteria

Gli indicatori digitali richiedono la verifica elettronica e del sensore. I tecnici applicano valori di pressione noti. Confrontano le letture visualizzate con i valori di riferimento. Esaminano anche la stabilità e la risposta dello schermo. L"alimentazione e le condizioni della batteria richiedono attenzione.

Alcuni modelli digitali forniscono funzioni aggiuntive. Questi possono includere la commutazione dell"unità e le uscite di allarme. Ciascuna funzione disponibile deve essere testata separatamente. Anche le uscite di comunicazione o relè necessitano di verifica quando specificato. Il rapporto di prova dovrebbe identificare le funzioni testate.

L"elenco dei prodotti Hongqi HC-100 descrive un indicatore digitale alimentato a batteria. Elenca i gradi di precisione e le unità di pressione selezionabili. La sua uscita relè opzionale fornisce un"altra funzione da verificare. Queste specifiche sono esempi specifici del prodotto. Non dovrebbero essere trattati come requisiti universali di misurazione digitale.

Confronto tra controlli di qualità meccanici e digitali

Entrambi i tipi di misuratore richiedono la verifica della precisione. Necessitano inoltre di adeguate verifiche di resistenza alla pressione. Tuttavia, i relativi elementi di ispezione aggiuntivi differiscono. Gli indicatori meccanici richiedono controlli del puntatore e del movimento. Gli indicatori digitali richiedono controlli dei sensori e delle funzioni elettroniche.

Il piano di test dovrebbe corrispondere alla progettazione dello strumento. Una lista di controllo comune può coprire i requisiti condivisi. Ulteriori controlli dovrebbero riguardare le funzioni specifiche del modello.

Quali standard e attrezzature vengono utilizzati per i test sui manometri?

Test affidabili richiedono apparecchiature di riferimento adeguate e procedure definite. I produttori utilizzano calibratori di pressione, controller e manometri di riferimento. Gli standard applicabili aiutano anche a stabilire i requisiti tecnici. Gli acquirenti dovrebbero confermare quali standard si applicano ai loro prodotti e mercati.

Calibratori e controllori di pressione di riferimento

Un calibratore di pressione fornisce un riferimento per la verifica della misurazione. Genera o misura valori di pressione noti. I tecnici confrontano il misuratore di prova con questo riferimento. L"apparecchiatura deve avere un"accuratezza e uno stato di calibrazione adeguati.

I controllori di pressione aiutano ad applicare una pressione stabile durante i test. Possono fornire aumenti e diminuzioni controllate della pressione. I calibri di riferimento offrono un altro metodo di confronto delle misurazioni. Le loro specifiche devono adattarsi al campo di prova.

Importante è anche la tracciabilità. Gli strumenti di riferimento dovrebbero avere registrazioni di calibrazione valide. Questi record aiutano a stabilire la confidenza della misurazione. Supportano inoltre procedure di ispezione coerenti.

Standard comuni di prova del manometro

EN 837 e ASME B40.100 sono riferimenti rilevanti per i manometri. Riguardano i requisiti tecnici per diverse categorie di strumenti. La loro portata e i loro requisiti non sono identici. I produttori dovrebbero identificare lo standard applicabile prima di eseguire i test.

Gli acquirenti devono confermare lo standard e l"edizione richiesti. Dovrebbero anche verificare l"applicazione prevista del prodotto. Alcuni mercati richiedono documenti di conformità aggiuntivi. Ambienti industriali speciali possono avere ulteriori requisiti.

Un certificato di qualità non sostituisce il test del prodotto. Gli acquirenti dovrebbero richiedere i record dei test pertinenti. Dovrebbero inoltre verificare se i documenti coprono il modello fornito. Ciò aiuta a evitare confusione tra certificazione di fabbrica e conformità del prodotto.

Test sulle condizioni ambientali e operative

Le prestazioni del manometro possono variare in base alle condizioni ambientali. La temperatura influisce sugli elementi di rilevamento e sui componenti interni. Le vibrazioni possono influenzare il movimento meccanico. L"umidità può anche intaccare gli alloggiamenti non idonei.

I test ambientali dovrebbero riflettere l"applicazione prevista. I produttori possono valutare la resistenza alla temperatura ove richiesto. I test sulle vibrazioni possono applicarsi alle installazioni di macchinari. Potrebbero essere necessari controlli di protezione anche per le apparecchiature esterne.

Ad esempio, un manometro riempito di liquido può essere adatto ad apparecchiature vibranti. Un modello digitale potrebbe richiedere il test della batteria. Ogni strumento necessita di un piano di test appropriato. Gli acquirenti dovrebbero confermare i limiti ambientali specificati.

In che modo i produttori mantengono la garanzia di qualità del manometro?

La garanzia della qualità inizia prima dell"assemblaggio finale. I produttori ispezionano i componenti e i materiali in entrata. Quindi controllano l"assemblaggio e i test funzionali. La verifica finale conferma la conformità del prodotto. Questo processo aiuta a ridurre i difetti e a migliorare la coerenza.

Ispezione dei materiali e dei componenti in entrata

L"ispezione in entrata controlla i componenti importanti prima della produzione. Questi possono includere elementi di rilevamento e connessioni di pressione. Gli ispettori esaminano anche custodie e parti elettroniche. Verificano le dimensioni e le specifiche dei materiali ove richiesto.

La compatibilità dei materiali è particolarmente importante. I componenti bagnati devono essere adatti al mezzo misurato. I materiali non corretti possono causare corrosione o guasti prematuri. Gli acquirenti dovrebbero confermare l"effettiva qualità del materiale. Dovrebbero inoltre rivedere la documentazione del fornitore, ove necessario.

Assemblaggio in-process e test funzionali

La qualità della produzione dipende dall"assemblaggio controllato. I misuratori meccanici richiedono la corretta installazione dell"elemento sensibile. Anche l"allineamento e il movimento del puntatore richiedono attenzione. I manometri digitali richiedono un sensore e un gruppo di circuiti adeguati. I loro display e i collegamenti elettrici devono funzionare correttamente.

I controlli in-process aiutano a identificare tempestivamente i difetti. I tecnici possono ispezionare i componenti prima dell"assemblaggio finale. Possono anche verificare il movimento e le risposte elettroniche. Ciò riduce il rischio di trasmettere difetti.

Registri finali di ispezione e calibrazione

L"ispezione finale conferma le condizioni e le prestazioni del prodotto. I produttori possono verificare l"accuratezza della misurazione e il ritorno zero. Possono anche ispezionare le connessioni di pressione e le funzioni del display. I test richiesti dipendono dalle specifiche del prodotto.

I registri di calibrazione forniscono prove utili. Dovrebbero identificare lo strumento testato e l"apparecchiatura di riferimento. I risultati dovrebbero includere punti di misurazione rilevanti. Anche i criteri di accettazione dovrebbero essere chiari.

Non tutti i prodotti includono automaticamente un certificato di calibrazione individuale. Gli acquirenti devono specificare i requisiti di documentazione prima di ordinare. Possono richiedere report di esempio per la revisione. Ciò aiuta a garantire che i record corrispondano alle aspettative di approvvigionamento.

Identificazione dei difetti e azioni correttive

I difetti comuni includono l"aderenza del puntatore e la deviazione zero. Gli strumenti digitali possono mostrare letture instabili. Anche i collegamenti di pressione possono sviluppare perdite. L"ispezione visiva può rivelare custodie o finestre danneggiate.

I produttori dovrebbero indagare sulla causa di ciascun difetto. Le possibili cause includono errori di assemblaggio o danni ai componenti. Anche una regolazione errata può influenzare le letture. L"azione correttiva dovrebbe affrontare la causa identificata.

Dopo la riparazione, lo strumento necessita di un adeguato nuovo test. Ciò conferma se il problema è stato risolto. I registri delle ispezioni dovrebbero documentare il risultato. Un processo correttivo coerente supporta la qualità del prodotto.

Suggerimento: chiedere ai produttori informazioni sulle procedure di ispezione in entrata, in corso e finale. Ciò rivela più di una semplice affermazione di qualità generale.

In che modo gli acquirenti possono valutare la qualità dei test sui manometri prima di ordinare?

Gli acquirenti dovrebbero valutare sia le specifiche del prodotto che la capacità di ispezione. Le dichiarazioni di qualità di un produttore necessitano di prove a supporto. I documenti tecnici aiutano a confermare i requisiti del prodotto. I registri dei test migliorano anche la trasparenza degli acquisti.

Risultati chiave dei test e documenti da richiedere

Prima di ordinare, preparare una lista di controllo della documentazione chiara. Richiedi la scheda tecnica del prodotto e le specifiche di precisione. Chiedere informazioni sulle procedure di calibrazione e sulle apparecchiature di riferimento. Confermare se sono disponibili record di calibrazione individuali.

A seconda dell"applicazione, gli acquirenti possono anche richiedere:

• Risultati della calibrazione e deviazioni della misurazione.

• Registrazioni dei test di resistenza alla pressione.

• Risultati dell"ispezione delle perdite.

• Specifiche dei materiali e dei collegamenti.

• Documenti di conformità applicabili.

• Documenti di identificazione e tracciabilità del prodotto.

Non tutti i documenti si applicano a ogni indicatore. Il pacchetto richiesto dipende dal design del prodotto. Gli acquirenti dovrebbero definire questi requisiti prima della produzione. Ciò aiuta a evitare una documentazione di consegna incompleta.

Come valutare diversi produttori

Confronta i produttori utilizzando requisiti tecnici coerenti. Rivedere le loro apparecchiature di prova e le procedure di ispezione. Chiedi come verificano l"accuratezza della misurazione. Confermare se i loro strumenti di riferimento dispongono di registrazioni di calibrazione valide.

La consistenza del prodotto è un altro fattore importante. Gli acquirenti possono richiedere rapporti di ispezione del campione. Possono anche discutere le modalità di test in batch. Per ordini più grandi, l"ispezione pre-spedizione può fornire ulteriore garanzia.

HJ Sensor offre diversi prodotti per la misurazione della pressione. La sua gamma di prodotti relativi ai manometri comprende configurazioni digitali e meccaniche. Gli acquirenti possono confrontare le specifiche disponibili prima di richiedere dettagli tecnici.

Per requisiti di misurazione specializzati, il manometro differenziale HP2000 fornisce un altro esempio di prodotto. La precisione pubblicata varia in base all'intervallo di misurazione. Gli acquirenti devono verificare le specifiche applicabili e i requisiti di test.

Errori comuni nella valutazione della qualità del manometro

Alcuni errori di acquisto derivano da confronti incompleti. Gli acquirenti possono concentrarsi solo sulla precisione dichiarata. Tuttavia, i valori di precisione necessitano di chiare condizioni di riferimento. Anche l"intervallo di misurazione influisce sull"interpretazione.

Altri errori comuni includono:

• Confondere la risoluzione del display con la precisione.

• Supponendo che ogni prodotto includa registrazioni di calibrazione individuali.

• Trattare i test di sovraccarico come test di calibrazione.

• Ignorare il collegamento e l"ispezione della tenuta.

• Confronto di prodotti utilizzando diverse definizioni di precisione.

• Accettare certificati senza verificarne l"ambito.

Una specifica tecnica chiara riduce questi rischi. Dovrebbe identificare l"intervallo di pressione e i requisiti di precisione. Dovrebbe anche definire materiali e connessioni. Gli acquirenti possono quindi confrontare i fornitori in modo più obiettivo.

Conclusione

Il test del manometro verifica l"accuratezza, l"affidabilità e l"integrità strutturale. La calibrazione e l"ispezione aiutano a identificare potenziali difetti. Supportano inoltre prestazioni industriali costanti.

HJ Sensor offre manometri digitali e differenziali. I suoi prodotti forniscono letture chiare e un monitoraggio affidabile della pressione. L'azienda supporta gli acquirenti con soluzioni di misurazione adeguate.

FAQ

D: Cos"è il test di calibrazione del manometro?

R: Confronta le letture con uno strumento di riferimento calibrato.

D: Con quale frequenza è necessario testare i manometri?

R: Seguire le raccomandazioni del produttore e i requisiti di calibrazione applicabili.

D: Cosa verifica il test di precisione del manometro?

R: Identifica gli errori di misurazione sui punti di pressione selezionati.

D: Perché è importante il test delle perdite del manometro?

R: Identifica le perdite attorno a connessioni, guarnizioni e limiti di pressione.

D: Come vengono testati i manometri digitali?

R: I tecnici verificano la precisione del sensore, le funzioni del display e l"alimentazione.
