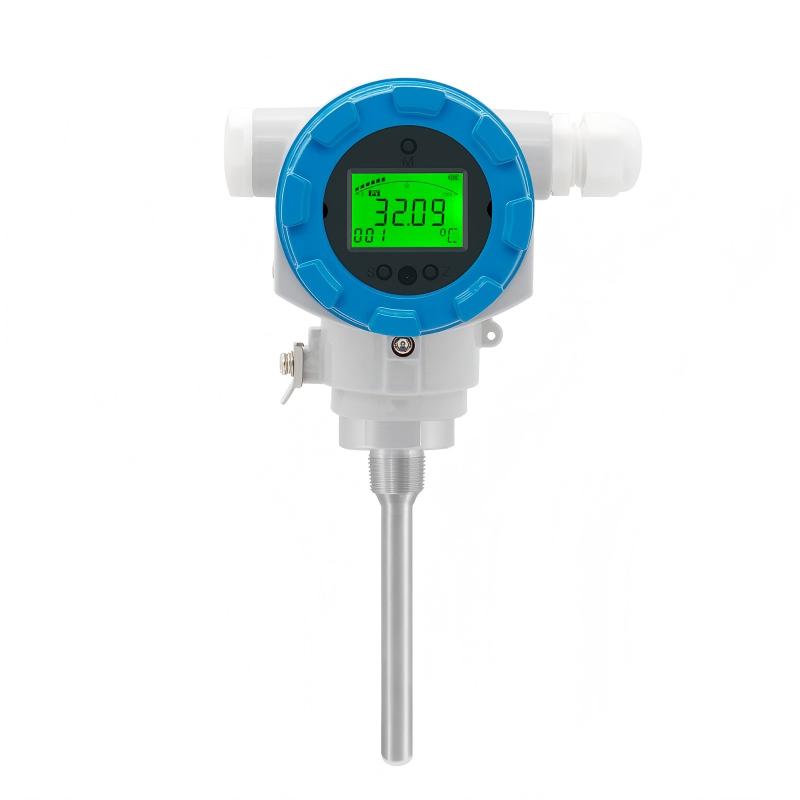

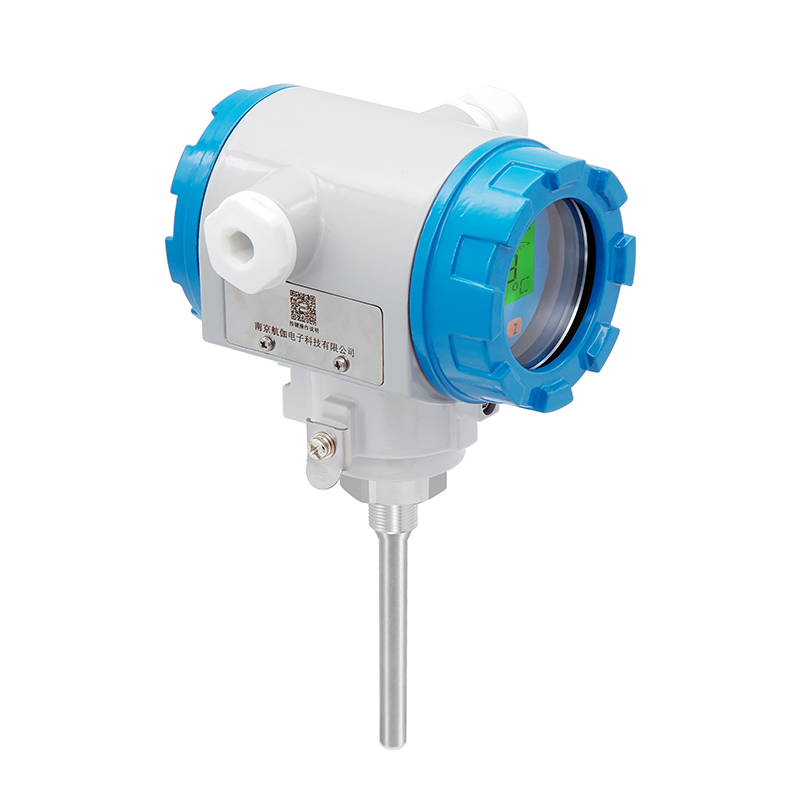

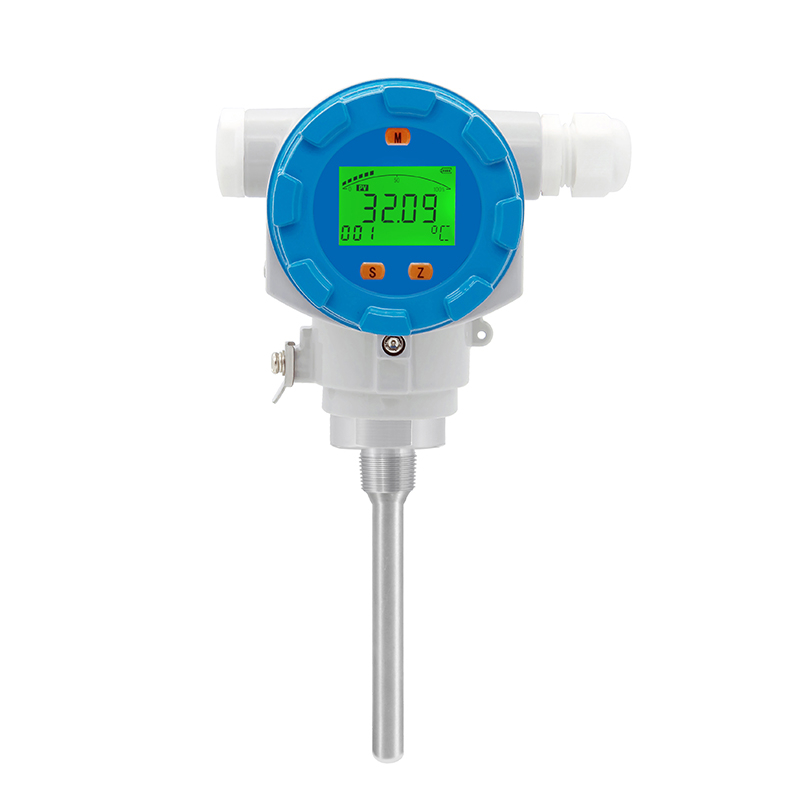

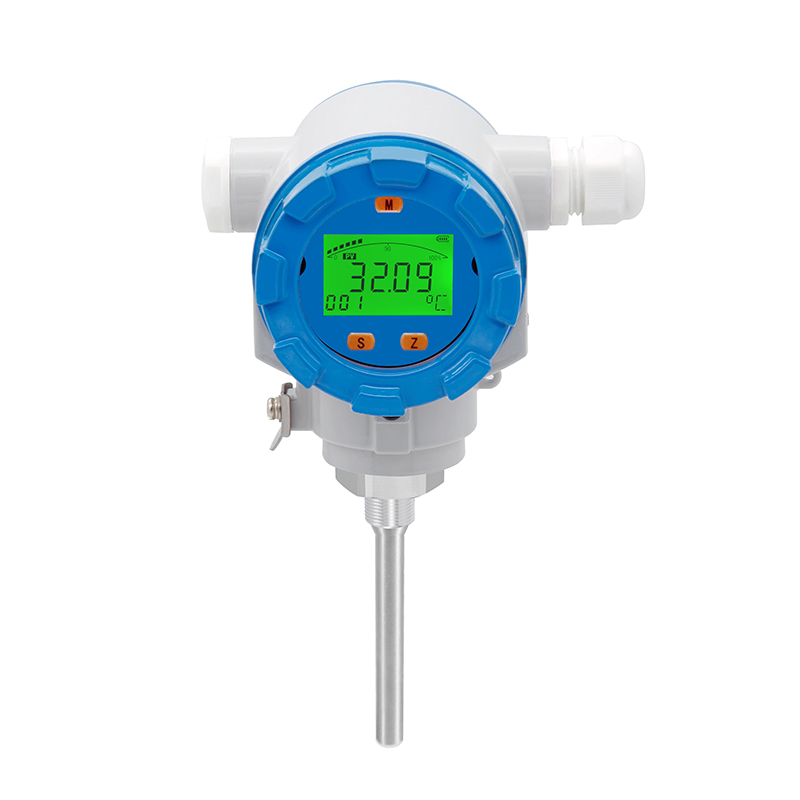

Trasmettitore di temperatura HTM208L basso consumo di energia
- Intervallo di temperatura: da -50°C a +500°C, configurato per l'intervallo richiesto
- Sensore: PT100 o PT1000 RTD
- Uscita: Modbus RTU/RS485 a 4 fili
- Alimentazione: configurazione con batteria al litio ER14250 da 3,6 V o alimentazione CC esterna
- Corrente in standby: <20 μA
- Precisione: ±0,5°C, ±1,0°C o ±3,0°C, a seconda dell'intervallo selezionato
- Protezione: IP65
| Quantità: | |
|---|---|
Panoramica
Il sensore di temperatura a bassa potenza HTM208L è progettato per misurare la temperatura del fluido utilizzando un elemento di rilevamento PT100 o PT1000 di alta qualità e alta stabilità. Il sensore converte il segnale di temperatura in un'uscita del segnale RS485 standard attraverso un circuito di condizionamento del segnale, consentendo una misurazione della temperatura accurata.
Ciò che distingue l'HTM208L è il suo basso consumo di energia e la lunga durata. Il sensore è alimentato da una batteria al litio integrata, che fornisce la potenza necessaria consumando energia minima. Ciò consente un funzionamento esteso senza frequenti sostituti della batteria, migliorando la convenienza e il rapporto costo-efficacia del prodotto.
Oltre al suo design a bassa potenza, HTM208L presenta un display in loco, consentendo agli utenti di visualizzare direttamente le letture della temperatura. Inoltre, il sensore può essere in rete attraverso la comunicazione RS485, consentendo l'integrazione con altri dispositivi e sistemi per il monitoraggio centralizzato e il controllo dei dati di temperatura.
Per una maggiore flessibilità, l'HTM208L può anche essere dotato di un modulo wireless, consentendo la trasmissione wireless dei dati di temperatura. Questa capacità wireless elimina la necessità di connessioni di cablaggio fisico, offrendo comodità e versatilità in varie applicazioni di monitoraggio.
Caratteristiche
Alimentato da batteria al litio esterno
Basso consumo energetico
Con display del sito
Support Rs 485 Comm Unication, un modulo wireless Daptable
Livello di protezione elevato
Linee guida per l'installazione
Confermare il punto di misurazione
Installare la sonda dove rappresenta la temperatura effettiva del processo. Evitare tasche stagnanti, gambe morte e posizioni troppo vicine a una fonte di calore esterna a meno che tale posizione non sia il punto di misurazione previsto.
Impostare una profondità di inserimento adeguata
La parte attiva della sonda deve avere un contatto sufficiente con il fluido. L'inserimento poco profondo può aumentare l'errore dovuto alla conduzione del calore ambientale attraverso la connessione. Nei serbatoi e nei tubi più grandi, la lunghezza della sonda selezionata dovrebbe posizionare l'area di rilevamento nella zona di flusso rappresentativa senza creare interferenze meccaniche.
Proteggere la sonda quando necessario
Un pozzetto termometrico può essere appropriato quando il processo è pressurizzato, abrasivo, corrosivo o non può essere arrestato per la rimozione del sensore. Il materiale del pozzetto termometrico, lo spessore della parete e il tempo di risposta devono essere valutati come parte della progettazione del processo.
Sigillare l'ingresso del cavo
La IP65 protezione dipende dal corretto assemblaggio sul campo. Utilizzare un cavo con il diametro esterno specificato, serrare il pressacavo, chiudere il coperchio dell'alloggiamento e impedire all'acqua di spostarsi lungo il cavo verso l'ingresso.
Controllare la lettura prima della messa in servizio
Verificare il display locale, il valore RS485 ricevuto e le condizioni di processo previste prima di mettere in servizio il punto di misurazione. Registrare l'indirizzo del dispositivo e le impostazioni di comunicazione per una manutenzione successiva.
