La differenza tra un sensore di temperatura e un trasmettitore di temperatura

La misurazione della temperatura svolge un ruolo cruciale in varie applicazioni industriali, garantendo il funzionamento efficiente dei processi. Tuttavia, molte persone confondono i sensori di temperatura con i trasmettitori di temperatura , ignari delle loro differenze e del ruolo specifico svolto da ciascun dispositivo. In questo articolo esploreremo queste differenze e ti aiuteremo a capire quando utilizzarle ciascuna, in modo da poter prendere decisioni informate per le tue esigenze di monitoraggio della temperatura.

Cos'è un sensore di temperatura?

I sensori di temperatura sono dispositivi critici utilizzati per misurare la temperatura di un oggetto o ambiente. Questi sensori convertono le variazioni fisiche della temperatura in segnali elettrici, che possono poi essere misurati e analizzati da strumenti quali controller, monitor e registratori di dati. La conversione della temperatura in un segnale misurabile è ciò che rende i sensori di temperatura indispensabili in vari settori, tra cui quello manifatturiero, sanitario, alimentare e altro ancora.

Funzione e tipi

La funzione principale di un sensore di temperatura è rilevare i cambiamenti di temperatura nel suo ambiente e convertire questi cambiamenti in un segnale elettrico utilizzabile. Vengono utilizzati sensori diversi a seconda dell'applicazione e dell'intervallo di temperatura necessario. Ecco una ripartizione dei tre tipi più comuni di sensori di temperatura:

● Termocoppie: questi sensori sono costituiti da due fili metallici diversi uniti ad un'estremità. La differenza di temperatura tra la giunzione e le estremità libere dei fili genera una tensione che può essere misurata. Le termocoppie sono ampiamente utilizzate per il loro ampio intervallo di temperature, da -200°C a 1750°C, e per il loro costo relativamente basso.

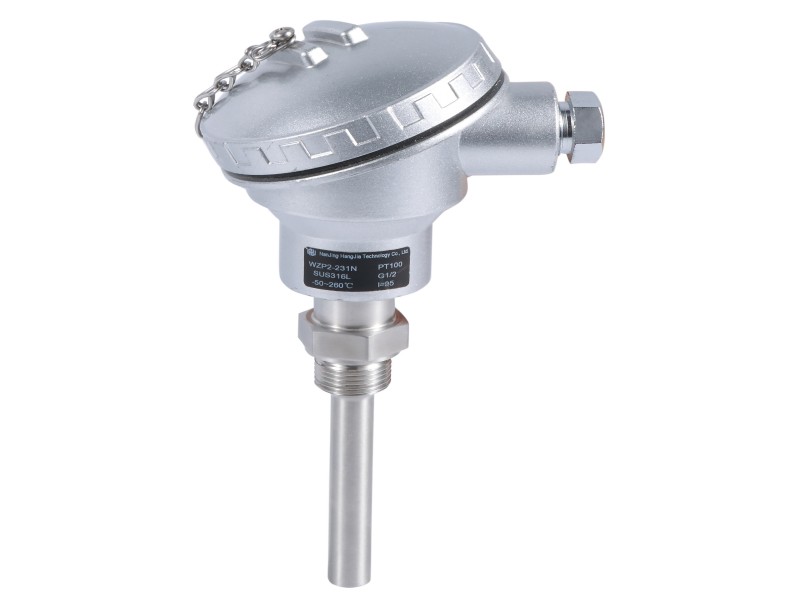

● RTD (rilevatore di temperatura di resistenza): gli RTD, spesso realizzati in platino, funzionano misurando la variazione della resistenza elettrica del materiale con la temperatura. L'RTD PT100, ad esempio, ha una resistenza di 100 ohm a 0°C, che aumenta con l'aumentare della temperatura. Gli RTD offrono elevata precisione e stabilità, rendendoli adatti per applicazioni che richiedono misurazioni precise.

● Termistori: questi sensori hanno una resistenza che cambia drasticamente con la temperatura, rendendoli altamente sensibili. Sebbene i termistori forniscano un'eccellente precisione, il loro intervallo di temperatura è generalmente limitato rispetto alle termocoppie e agli RTD. Sono comunemente utilizzati in applicazioni come la protezione dei motori e i sistemi HVAC, dove la variazione di temperatura è più controllata.

Tabella 1: Tipi e caratteristiche dei sensori di temperatura

Tipo di sensore	Intervallo di temperatura	Caratteristiche chiave	Applicazioni
Termocoppia	Da -200°C a 1750°C	Basso costo, risposta rapida, ampia gamma	Industriale, aerospaziale, manifatturiero
Termoresistenza (PT100)	Da -200°C a 850°C	Alta precisione, stabile, affidabile	Chimico, Oil & Gas, Farmaceutico
Termistore	Da -50°C a 150°C	Alta sensibilità, buona precisione alle temperature più basse	HVAC, medicale, elettronica di consumo

Come funzionano i sensori di temperatura

I sensori di temperatura funzionano secondo una varietà di principi fisici. I meccanismi più comuni includono variazioni di resistenza (come osservato negli RTD), generazione di tensione (nelle termocoppie) e curve resistenza-temperatura (nei termistori). Questi sensori interagiscono con l'ambiente per rilevare le variazioni di temperatura, che vengono poi tradotte in segnali elettrici che possono essere elaborati.

Ad esempio, le termocoppie producono una tensione basata sul gradiente di temperatura tra i due metalli, mentre gli RTD misurano le variazioni di resistenza al variare della temperatura. La relazione tra la temperatura e il segnale elettrico può spesso essere complessa e non lineare, motivo per cui molti sensori includono sistemi di condizionamento del segnale per convertire le letture grezze in valori utilizzabili.

Caratteristiche del segnale e interferenze

I segnali dei sensori di temperatura sono generalmente deboli e suscettibili a rumore e interferenze. Ad esempio, la bassa tensione prodotta dalle termocoppie può essere facilmente distorta dal rumore elettrico, soprattutto quando sono coinvolti cavi lunghi. Allo stesso modo, gli RTD, che si basano su variazioni di resistenza, possono essere influenzati dalla resistenza dei cavi di collegamento, causando errori di misurazione. Per contrastare questi problemi, i sensori di temperatura spesso richiedono componenti aggiuntivi, come amplificatori di segnale o circuiti di compensazione, per garantire la trasmissione di dati accurati per ulteriori analisi.

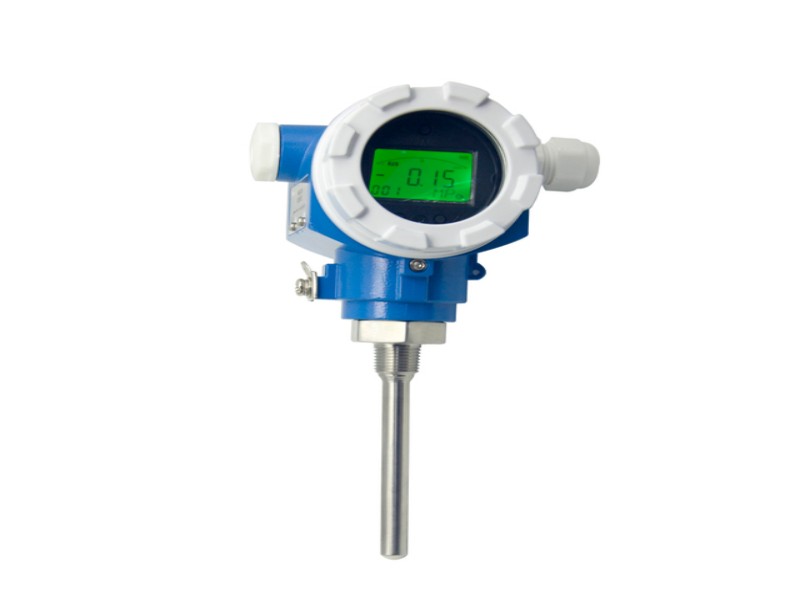

Cos'è un trasmettitore di temperatura?

Un trasmettitore di temperatura è un dispositivo fondamentale nei sistemi di monitoraggio della temperatura industriale. Funziona insieme ai sensori di temperatura per convertire il segnale grezzo del sensore in un formato standardizzato e leggibile che può essere trasmesso su lunghe distanze a sistemi di controllo come PLC (controllori logici programmabili) o sistemi SCADA. In questo modo, i trasmettitori di temperatura garantiscono che i dati sulla temperatura vengano trasmessi accuratamente agli operatori o ai sistemi automatizzati per ulteriori analisi e azioni.

Funzione e come funziona

La funzione principale di un trasmettitore di temperatura è quella di prendere il segnale grezzo, spesso non lineare o debole, prodotto da un sensore di temperatura (come una termocoppia, un RTD o un termistore) e convertirlo in un'uscita standardizzata. I segnali di uscita comuni includono 4-20 mA, 0-10 V o protocolli digitali come Modbus, a seconda dell'applicazione. Questi segnali standardizzati sono molto più adatti alla trasmissione a lunga distanza e possono essere interpretati direttamente dai sistemi di controllo, consentendo una perfetta integrazione nei processi industriali.

I trasmettitori di temperatura in genere includono diversi processi essenziali per garantire l'accuratezza e l'affidabilità del segnale:

● Amplificazione: il segnale grezzo proveniente dal sensore è spesso troppo debole per essere utilizzato direttamente. Il trasmettitore amplifica questo segnale a un livello utilizzabile.

● Linearizzazione: molti sensori, come termocoppie e RTD, emettono segnali non lineari. Il trasmettitore linearizza il segnale, assicurando che corrisponda accuratamente alla temperatura misurata.

● Filtraggio del rumore: gli ambienti industriali sono soggetti a rumore elettrico, che può distorcere i segnali dei sensori. I trasmettitori di temperatura includono funzionalità di filtraggio del rumore per garantire l'integrità del segnale trasmesso.

Vantaggi dell'utilizzo di un trasmettitore di temperatura

I trasmettitori di temperatura offrono numerosi vantaggi distinti rispetto all'utilizzo dei soli sensori grezzi, rendendoli essenziali per molte applicazioni industriali.

● Segnale stabile su lunghe distanze: a differenza dei sensori, che potrebbero subire un degrado del segnale su lunghe distanze, i trasmettitori garantiscono che il segnale rimanga stabile e preciso su grandi distanze. Ciò è particolarmente importante nei grandi impianti industriali dove i sistemi di controllo potrebbero essere posizionati lontano dai punti di misurazione.

● Elevata immunità alle interferenze: i trasmettitori di temperatura sono progettati per resistere al rumore elettrico e ad altre interferenze ambientali, garantendo che il segnale rimanga chiaro e affidabile anche in ambienti elettricamente rumorosi.

● Facile integrazione con i sistemi di controllo: i trasmettitori di temperatura forniscono uscite standardizzate (come 4-20 mA), facilitandone l'integrazione con PLC, DCS (sistemi di controllo distribuito) e sistemi SCADA (controllo di supervisione e acquisizione dati). Ciò riduce la necessità di apparecchiature aggiuntive per il condizionamento del segnale, semplificando la progettazione complessiva del sistema e riducendo i costi di installazione.

● Ridotta necessità di condizionamento del segnale aggiuntivo: convertendo il segnale grezzo del sensore in un'uscita standard, i trasmettitori di temperatura eliminano la necessità di apparecchiature aggiuntive, come amplificatori o condizionatori di segnale, che sarebbero altrimenti necessari quando si utilizzassero solo i sensori.

Differenze chiave tra sensori di temperatura e trasmettitori di temperatura

I sensori e i trasmettitori di temperatura sono entrambi parte integrante dei moderni sistemi di misurazione della temperatura, ma svolgono ruoli diversi e offrono vantaggi distinti. Comprendere queste differenze è fondamentale per selezionare l'attrezzatura giusta per la tua applicazione. Di seguito esploreremo le principali distinzioni tra i due, concentrandoci su funzionalità, uscita del segnale, installazione e considerazioni sui costi.

Funzionalità e uscita del segnale

La differenza principale tra sensori di temperatura e trasmettitori di temperatura risiede nella loro funzionalità e nel tipo di segnale che producono.

● Sensori di temperatura: questi dispositivi sono progettati per misurare direttamente le variazioni di temperatura e convertire tali variazioni in segnali elettrici grezzi, come variazioni di tensione, resistenza o corrente. Ad esempio, le termocoppie generano una piccola tensione proporzionale alle variazioni di temperatura, mentre gli RTD (rilevatori di temperatura a resistenza) producono una variazione di resistenza con le fluttuazioni di temperatura. Tuttavia, questi segnali grezzi sono spesso deboli, non lineari e suscettibili al rumore, richiedendo un ulteriore condizionamento del segnale per essere utilizzabili nei sistemi industriali.

● Trasmettitori di temperatura: al contrario, i trasmettitori di temperatura elaborano e convertono il segnale grezzo proveniente da un sensore in un segnale standardizzato e condizionato adatto all'integrazione con i sistemi di controllo. L'uscita più comune per i trasmettitori è un segnale di corrente da 4-20 mA, ideale per la trasmissione a lunga distanza ed è compatibile con un'ampia gamma di sistemi di controllo industriale. Amplificando, linearizzando e filtrando il segnale, i trasmettitori garantiscono dati accurati e stabili che possono essere inviati su lunghe distanze senza degradazione.

Considerazioni sull'installazione e sui costi

Un'altra differenza significativa tra sensori di temperatura e trasmettitori di temperatura è il processo di installazione e i costi associati.

● Sensori di temperatura: l'installazione dei sensori di temperatura è relativamente semplice, soprattutto nelle applicazioni in cui la distanza tra il sensore e il sistema di controllo è breve. Tuttavia, poiché i sensori producono segnali grezzi, spesso richiedono apparecchiature aggiuntive per il condizionamento del segnale, come amplificatori e compensatori, per garantire letture accurate su distanze maggiori. Ciò aumenta la complessità del sistema complessivo, in particolare nelle configurazioni più grandi in cui vengono utilizzati più sensori.

● Trasmettitori di temperatura: sebbene i trasmettitori di temperatura abbiano un costo iniziale più elevato a causa dell'elettronica aggiunta, semplificano l'installazione e la progettazione del sistema. Poiché i trasmettitori convertono i segnali grezzi in uscite standardizzate, non sono necessarie apparecchiature aggiuntive per il condizionamento del segnale. Possono integrarsi facilmente con PLC, sistemi SCADA e altri sistemi di controllo, rendendoli ideali per applicazioni a lunga distanza in cui l'integrità del segnale è fondamentale.

Quando scegliere un sensore di temperatura rispetto a un trasmettitore di temperatura

La scelta del giusto dispositivo di misurazione della temperatura, che si tratti di un sensore di temperatura o di un trasmettitore di temperatura, dipende in gran parte dalle esigenze specifiche della vostra applicazione. Capire quando utilizzarli è fondamentale per ottimizzare prestazioni, precisione e costi.

Scelta di un sensore di temperatura

I sensori di temperatura sono ideali per applicazioni in cui la semplicità e la misurazione a breve distanza sono fondamentali. Ecco gli scenari in cui normalmente sceglieresti un sensore di temperatura:

● Misurazione a breve distanza: quando la distanza tra il sensore e il sistema di controllo è relativamente breve (in genere entro pochi metri), sono adatti i sensori di temperatura. In questi casi, la degradazione del segnale è minima e i sensori possono emettere direttamente segnali grezzi.

● Applicazioni semplici: per un monitoraggio diretto della temperatura in cui l'elevata precisione non è fondamentale, sono sufficienti i sensori di temperatura. Ciò include applicazioni come il monitoraggio della temperatura delle apparecchiature di base o i sistemi HVAC, in cui i segnali non devono percorrere lunghe distanze o richiedere un'elaborazione pesante.

● Sistemi di condizionamento del segnale esistenti: se il vostro sistema dispone già della necessaria infrastruttura di elaborazione del segnale, un sensore da solo potrebbe essere la scelta migliore. I sensori possono essere integrati con amplificatori, compensatori o convertitori analogico-digitali (ADC) esistenti per condizionare il segnale secondo necessità.

Scelta di un trasmettitore di temperatura

D'altro canto, i trasmettitori di temperatura sono necessari in sistemi più complessi o su larga scala. Considerare la scelta di un trasmettitore di temperatura nelle seguenti situazioni:

● Misurazione a lunga distanza: quando i segnali di temperatura devono essere trasmessi su lunghe distanze, a volte centinaia di metri o più, è essenziale un trasmettitore di temperatura. Garantisce che il segnale rimanga stabile e esente da degrado.

● Requisiti di alta precisione: per le applicazioni in cui letture accurate della temperatura sono fondamentali, come nel controllo di processo, nella produzione chimica o nei laboratori, un trasmettitore di temperatura garantisce che il segnale sia linearizzato, amplificato e privo di rumore.

● Integrazione con sistemi di controllo industriale: i trasmettitori di temperatura sono più adatti per ambienti in cui i dati di misurazione devono essere integrati con PLC, sistemi SCADA o altri sistemi di controllo. Emettono segnali standardizzati come 4-20 mA, compatibili con la maggior parte delle configurazioni industriali, rendendoli ideali per il controllo automatizzato.

Conclusione

In conclusione, i sensori e i trasmettitori di temperatura hanno scopi diversi nei sistemi di misurazione della temperatura. I sensori forniscono segnali grezzi, mentre i trasmettitori condizionano e standardizzano questi segnali per la trasmissione a lunga distanza e l'integrazione con i sistemi di controllo. La scelta del dispositivo giusto dipende da fattori come distanza, precisione e budget. Presso Nanjing Hangjia Electronic Technology Co.,Ltd. offriamo trasmettitori e sensori di temperatura di alta qualità, progettati per migliorare la precisione e l'efficienza dei tuoi sistemi di monitoraggio della temperatura industriale.

FAQ

D: Qual è il ruolo di un trasmettitore di temperatura nelle applicazioni industriali?

R: Un trasmettitore di temperatura converte i segnali grezzi provenienti da un sensore in un'uscita standardizzata, garantendo una trasmissione stabile del segnale su lunghe distanze e una facile integrazione con i sistemi di controllo.

D: In cosa differisce un sensore di temperatura da un trasmettitore di temperatura?

R: Un sensore di temperatura rileva la temperatura e genera segnali elettrici grezzi, mentre un trasmettitore di temperatura condiziona e standardizza questi segnali per una trasmissione e un'integrazione affidabili dei dati.

D: Quando è opportuno utilizzare un trasmettitore di temperatura al posto di un sensore?

R: Un trasmettitore di temperatura dovrebbe essere utilizzato quando è richiesta la trasmissione del segnale a lunga distanza o un'elevata precisione del segnale, in particolare in sistemi industriali complessi con monitoraggio remoto.
