Quali sono i diversi tipi di trasmettitori di livello sommergibili?

Introduzione

La misurazione accurata del livello dei liquidi è fondamentale per molti settori. I trasmettitori di livello sommergibili offrono una soluzione affidabile, misurando direttamente i livelli dei liquidi rimanendo immersi nel fluido. Questi dispositivi sono vitali nel trattamento dell'acqua, nel trattamento chimico e altro ancora. In questo post ne imparerai i tipi, le caratteristiche e i vantaggi, garantendo prestazioni ottimali in ambienti esigenti.

Comprensione dei trasmettitori di livello sommergibili

Definizione e funzionalità

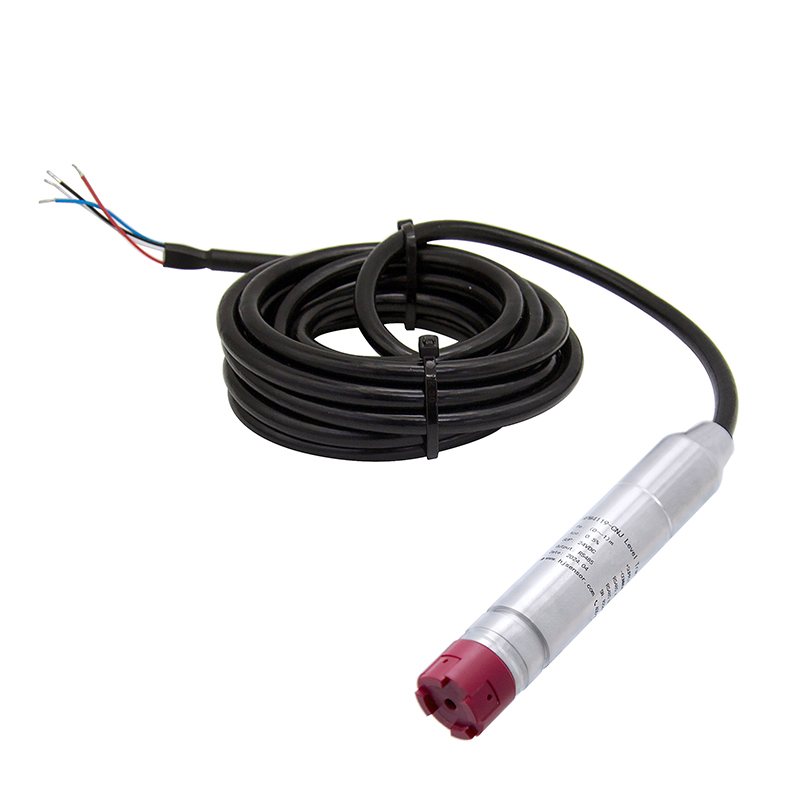

I trasmettitori di livello sommergibili sono dispositivi progettati per misurare i livelli di liquidi mediante inserimento direttamente nel fluido. Si trovano sul fondo di serbatoi, pozzi o serbatoi e rilevano l'altezza del liquido sopra di loro. Questi trasmettitori convertono la pressione esercitata dalla colonna di liquido in un segnale elettrico, tipicamente un'uscita 4-20 mA, che può essere inviato a sistemi di monitoraggio o controllo. Poiché sono sommersi, forniscono una misurazione diretta e continua dei livelli dei liquidi, rendendoli altamente affidabili per il monitoraggio in tempo reale.

Principio della pressione idrostatica

Il principio fondamentale alla base dei trasmettitori di livello sommergibili è la pressione idrostatica. Questo principio afferma che la pressione ad una certa profondità in un liquido è proporzionale all'altezza della colonna di liquido sopra quel punto. La formula utilizzata è:

P = h × ρ × g

Dove:

● P è la pressione misurata dal sensore

● h è l'altezza della colonna di liquido

● ρ è la densità del liquido

● g è l'accelerazione dovuta alla gravità

All'aumentare del livello del liquido, la pressione sul sensore aumenta proporzionalmente. Il trasmettitore rileva questa pressione e la converte in un segnale elettrico che riflette il livello del liquido. Questo metodo funziona bene anche in liquidi turbolenti o schiumosi perché il sensore misura direttamente la pressione, non la superficie.

Confronto con altre tecnologie di misurazione del livello

Esistono diverse tecnologie per la misurazione del livello dei liquidi, ciascuna con vantaggi e svantaggi:

● Sensori idrostatici (sommergibili):Pro: Contatto diretto, accurati in presenza di schiuma o vapore, resistenti agli agenti chimici aggressivi

○ Contro: deve essere immerso, sensibile alle variazioni di densità del liquido

● Sensori a ultrasuoni:Pro: Senza contatto, facile da installare

○ Contro: influenzato da schiuma, vapore, turbolenza e polvere

● Sensori radar (incluso radar a onda guidata):Pro: Senza contatto, estremamente precisi, non influenzati da vapore o schiuma

○ Contro: costo più elevato, installazione più complessa

● Interruttori a galleggiante:Pro: semplici ed economici per il rilevamento di base del livello di accensione/spegnimento

○ Contro: precisione limitata, misurazione non continua

I trasmettitori di livello sommergibili eccellono nelle applicazioni che richiedono misurazioni continue, precise e affidabili, soprattutto laddove schiuma, vapore o corrosione chimica possono interferire con altri tipi di sensori. Il loro design robusto e la capacità di misurazione diretta li rendono ideali per ambienti industriali difficili.

Nota: quando si scelgono i trasmettitori di livello sommergibili, considerare la densità del liquido e le variazioni di temperatura, poiché questi fattori possono influenzare le letture della pressione idrostatica e la precisione complessiva.

Tipi di trasmettitori di livello sommergibili

I trasmettitori di livello sommergibili sono disponibili in vari modelli, ciascuno su misura per esigenze e ambienti industriali specifici. Qui esploriamo cinque tipi popolari: serie 100, serie 200C, serie 300S, serie TankPro e scatola di giunzione LP 100.

Serie 100

La serie 100 è progettata per le industrie che richiedono una misurazione precisa del livello dei liquidi in condizioni difficili. È dotato di un diaframma di rilevamento in ceramica e di materiali come PVC, PP, PVDF e PTFE Teflon® per un'eccellente resistenza chimica. Il suo peso stampato integrale mantiene il sensore ancorato al fondo, garantendo letture accurate indipendentemente dalla turbolenza o dalla schiuma. Il trasmettitore offre un'uscita da 4-20 mA e comunicazione RS485 opzionale. Questa serie è adatta ai serbatoi chimici, al trattamento delle acque e alle applicazioni delle acque reflue.

Caratteristiche principali:

● Elevata precisione (±0,5% fondo scala)

● Materiali resistenti alla corrosione

● Design anti-intasamento senza parti mobili

● Installazione semplice con peso stampato integrato

● Compatibile con i sistemi SCADA

Serie 200C

La serie 200C è destinata agli ambienti industriali difficili, comprese le applicazioni chimiche aggressive. Utilizza un diaframma ceramico con design anti-intasamento, migliorando le prestazioni in liquidi viscosi o pieni di fanghi. I materiali di costruzione sono simili alla Serie 100 ma enfatizzano la durabilità e la resistenza chimica. Il suo alloggiamento con rivestimento epossidico NEMA 4X protegge da fattori esterni aggressivi. Come la serie 100, fornisce un'uscita da 4-20 mA ed è progettata per la misurazione del livello continua e affidabile.

Caratteristiche principali:

● Avanzato diaframma ceramico anti-intasamento

● Resistenza chimica superiore con gli O-ring Kalrez®

● Peso stampato integrale per un posizionamento stabile

● Uscita ad alta risoluzione per un controllo preciso

● Design robusto per uso industriale

Serie 300S

La serie 300S è costruita per applicazioni ad alta pressione e con serbatoi profondi. È dotato di una membrana di rilevamento in acciaio inossidabile 316, che resiste a pressioni fino a 20 bar. Ciò lo rende ideale per le industrie di lavorazione del petrolio, del gas e dei prodotti chimici dove la durabilità in condizioni estreme è fondamentale. Il sensore mantiene la precisione (±0,5%) e l'affidabilità in ambienti corrosivi. La serie 300S comprende anche un cavo rivestito in Teflon® e guarnizioni O-ring Kalrez® per una maggiore resistenza chimica.

Caratteristiche principali:

● Opzioni diaframma in acciaio inossidabile o PTFE

● Tolleranza all'alta pressione (fino a 20 bar)

● Calibrazione multi-intervallo disponibile

● Costruzione robusta per affidabilità a lungo termine

● Uscita 4-20 mA senza necessità di programmazione

Serie TankPro

I trasmettitori TankPro combinano design compatto e modularità, rendendo l'installazione semplice. Sono adatti sia per liquidi corrosivi che non corrosivi, con materiali come PVC, PP, PVDF e PTFE. Il sensore include un diaframma in ceramica e un peso stampato integrale per garantire un posizionamento stabile. TankPro supporta l'uscita digitale in tempo reale, consentendo il monitoraggio continuo del livello. Il suo alloggiamento con rivestimento epossidico NEMA 4X e la connessione NPT da 2″ lo rendono perfetto per la lavorazione alimentare, i prodotti farmaceutici e le applicazioni ad alta temperatura.

Caratteristiche principali:

● Design compatto e modulare per una facile installazione

● Resistenza alle alte temperature

● Uscita digitale per il monitoraggio in tempo reale

● Peso stampato integrale per la massima precisione

● Adatto per settori sensibili come quello alimentare e farmaceutico

Scatola di giunzione LP 100

La scatola di giunzione LP 100 è un accessorio progettato per semplificare il cablaggio e i collegamenti dei sensori sommergibili. È dotato di un alloggiamento con grado di protezione IP65 e compatibilità con ingressi/uscite multipli. La scatola include la tecnologia Vaporbloc®, che consente l'ingresso dell'aria ma impedisce l'ingresso di umidità, proteggendo i cavi dei sensori. Il suo involucro leggero e interamente in plastica NEMA 4X garantisce durata in ambienti difficili. La scatola di giunzione LP 100 migliora la longevità del sensore e supporta l'integrazione perfetta nei sistemi di controllo del processo.

Caratteristiche principali:

● Semplifica il cablaggio e l'installazione del sensore

● Protezione IP65 contro polvere e acqua

● Tecnologia Vaporbloc® per il controllo dell'umidità

● Compatibile con i sensori sommergibili LevelPro

● Custodia in plastica leggera e resistente

Caratteristiche principali dei trasmettitori di livello sommergibili

I trasmettitori di livello sommergibili sono progettati per fornire misurazioni del livello di liquidi affidabili e precise in ambienti difficili. Il loro design si concentra su durata, precisione e facilità d'uso. Ecco le caratteristiche principali che distinguono questi trasmettitori:

Costruzione robusta

Questi trasmettitori sono costruiti per resistere a condizioni difficili. Utilizzano materiali di alta qualità come PVC, PP, PVDF, PTFE Teflon® e acciaio inossidabile 316. Tali materiali resistono alla corrosione, agli attacchi chimici e ai danni fisici. I sensori spesso includono guarnizioni O-ring in Kalrez® o Viton per garantire impermeabilità e resistenza chimica. Il loro alloggiamento generalmente soddisfa gli standard IP68, consentendo l'immersione completa senza compromettere la funzionalità.

Alta precisione

La precisione è fondamentale per il controllo e la sicurezza del processo. La maggior parte dei trasmettitori sommergibili offre una precisione pari a circa ±0,5% del fondo scala, con alcuni modelli che raggiungono una precisione ancora maggiore. Ciò garantisce che gli operatori ottengano dati affidabili per il monitoraggio del livello dei liquidi, anche in liquidi turbolenti o schiumosi. I diaframmi in ceramica o acciaio inossidabile utilizzati nei sensori forniscono letture di pressione stabili e ripetibili.

Ampia gamma di applicazioni

Questi trasmettitori sono adatti a molti liquidi: dall'acqua pulita alle sostanze chimiche aggressive e ai fanghi. I loro materiali resistenti agli agenti chimici e il design robusto ne consentono l'uso in settori quali il trattamento delle acque, il petrolio e il gas, la lavorazione chimica e la produzione alimentare. Gestiscono serbatoi di diverse dimensioni e profondità, da serbatoi poco profondi a pozzi profondi.

Installazione semplice

Progettati per una configurazione semplice, i trasmettitori sommergibili sono generalmente dotati di pesi stampati integrali. Questa funzione mantiene il sensore posizionato sul fondo del serbatoio, garantendo letture coerenti. I cavi sono spesso rivestiti in Teflon® per resistenza chimica e flessibilità. Molti modelli non richiedono programmazione, semplificando l'integrazione con i sistemi di controllo esistenti.

Lunga durata

La loro struttura durevole e i componenti resistenti alla corrosione prolungano la vita operativa. Questi trasmettitori mantengono le prestazioni nel corso degli anni, riducendo i costi di sostituzione e manutenzione. L'assenza di parti in movimento riduce al minimo l'usura e i punti di guasto, contribuendo alla longevità.

Prestazioni affidabili

I trasmettitori sommergibili forniscono dati di livello continui e in tempo reale, non influenzati da schiuma, vapore o turbolenza. Il loro principio di misurazione della pressione idrostatica garantisce letture stabili indipendentemente dalle condizioni della superficie. Inoltre, offrono segnali di uscita versatili, come 4-20 mA o RS485, compatibili con la maggior parte dei sistemi di monitoraggio.

Vantaggi dell'utilizzo di trasmettitori di livello sommergibili

I trasmettitori di livello sommergibili apportano numerosi vantaggi che li rendono la scelta preferita nella misurazione del livello dei liquidi in tutti i settori. Il loro design e la loro tecnologia offrono vantaggi distinti che migliorano il controllo dei processi, la sicurezza e l'efficienza operativa.

Misurazioni accurate

Questi trasmettitori forniscono letture altamente precise misurando direttamente la pressione idrostatica sul fondo del liquido. Questo contatto diretto elimina gli errori comuni nei sensori senza contatto causati da schiuma, vapore o turbolenza. La precisione raggiunge tipicamente ±0,5% del fondo scala, garantendo dati affidabili per i processi critici. Questa precisione aiuta a ottimizzare il dosaggio dei prodotti chimici, a prevenire traboccamenti e a mantenere una qualità del prodotto costante.

Versatilità

I trasmettitori sommergibili funzionano bene con vari liquidi (acqua pulita, acque reflue, prodotti chimici, oli) e con serbatoi di diverse dimensioni e forme. I loro materiali resistenti agli agenti chimici come PVC, PVDF, PTFE e acciaio inossidabile ne consentono l'uso in ambienti difficili e corrosivi. Questa adattabilità significa che un tipo di sensore può servire molte applicazioni, riducendo la necessità di più dispositivi specializzati.

Durabilità

Costruiti con materiali robusti e sigillati con O-ring di alta qualità come Kalrez® o Viton, questi trasmettitori resistono alla corrosione, all'abrasione e alle temperature estreme. I loro alloggiamenti con grado di protezione IP68 proteggono dall'ingresso di polvere e acqua. Prive di parti in movimento, resistono all'usura meccanica e agli intasamenti, garantendo una lunga vita operativa anche in presenza di fanghi o liquidi viscosi.

Facilità d'uso

L'installazione è semplice grazie ai pesi stampati integrali che mantengono stabile il sensore sul fondo del serbatoio. I cavi rivestiti in Teflon® resistono agli attacchi chimici e mantengono la flessibilità. La maggior parte dei modelli non richiede programmazione, semplificando l'integrazione nei sistemi di controllo esistenti. Questo design intuitivo riduce i tempi di installazione e gli sforzi di manutenzione.

Efficacia in termini di costi

Sebbene i costi iniziali possano essere più elevati rispetto ai semplici interruttori a galleggiante, i trasmettitori sommergibili offrono un costo totale di proprietà inferiore. La loro precisione riduce gli sprechi e i tempi di inattività, mentre la durata riduce la frequenza di sostituzione. Una manutenzione minima riduce ulteriormente le spese operative. Nel tempo, questi risparmi giustificano l’investimento in sensori di qualità.

Sicurezza migliorata

Dati di livello accurati e continui aiutano a prevenire pericolosi riempimenti eccessivi, funzionamenti a secco o fuoriuscite di sostanze chimiche. Una misurazione affidabile supporta sistemi di controllo automatizzati che mantengono limiti operativi sicuri. La struttura resistente agli agenti chimici protegge inoltre il personale riducendo i rischi di perdite. Questi vantaggi in termini di sicurezza sono cruciali nelle industrie che trattano liquidi pericolosi.

Applicazioni dei trasmettitori di livello sommergibili

I trasmettitori di livello sommergibili sono dispositivi versatili ampiamente utilizzati in molti settori. La loro capacità di fornire misurazioni di livello accurate e continue in ambienti difficili li rende essenziali per un controllo e una sicurezza di processo efficienti. Di seguito sono riportate alcune applicazioni chiave:

Trattamento delle acque

Negli impianti di trattamento delle acque, il mantenimento di livelli precisi dell'acqua garantisce un funzionamento regolare e la conformità normativa. I trasmettitori di livello sommergibili monitorano l'acqua in serbatoi, serbatoi e pozzi. Aiutano a controllare il dosaggio dei prodotti chimici, prevenire il traboccamento e ottimizzare i processi di filtrazione. La loro resistenza alla corrosione e alle incrostazioni li rende ideali per questo ambiente.

Gestione delle acque reflue

Il trattamento delle acque reflue prevede la gestione di fanghi e liquidi corrosivi. I trasmettitori sommergibili forniscono dati di livello affidabili in queste condizioni difficili. Monitorano serbatoi, chiarificatori e stazioni di sollevamento per prevenire fuoriuscite e garantire un trattamento adeguato. La loro struttura robusta resiste ai fluidi abrasivi e chimicamente aggressivi, riducendo le esigenze di manutenzione.

Elaborazione chimica

Gli impianti chimici richiedono un controllo di livello preciso per stoccaggio e reazioni sicure. I trasmettitori di livello sommergibili misurano i livelli di liquidi in serbatoi contenenti acidi, solventi o altri prodotti chimici aggressivi. Materiali come PTFE e PVDF proteggono i sensori dalla corrosione. Il monitoraggio continuo aiuta a evitare riempimenti eccessivi, perdite e condizioni non sicure.

Industria alimentare e delle bevande

Livelli di liquidi costanti sono vitali nella produzione di alimenti e bevande per la qualità e la sicurezza. Questi trasmettitori misurano i livelli nei serbatoi di stoccaggio, nei recipienti di miscelazione e nelle linee di processo. I loro materiali compatibili con gli alimenti e il design igienico soddisfano gli standard del settore. Resistono inoltre ai detergenti e alle variazioni di temperatura comuni in questo settore.

Monitoraggio ambientale

Il monitoraggio dei livelli dell’acqua nei corpi naturali come fiumi, laghi e bacini artificiali è fondamentale per la gestione ambientale. I trasmettitori di livello sommergibili forniscono dati accurati per gli avvisi di inondazioni, il controllo dell'irrigazione e gli studi sugli ecosistemi. Il loro design robusto consente l'impiego a lungo termine in condizioni esterne e sommerse.

Industria petrolifera e del gas

Nel settore del petrolio e del gas, la misurazione accurata del livello garantisce lo stoccaggio, il trasporto e il trattamento sicuri dei liquidi. I trasmettitori sommergibili monitorano serbatoi, condutture e pozzi. La loro struttura in acciaio inossidabile e la tolleranza alle alte pressioni resistono agli ambienti difficili. Dati affidabili supportano l’efficienza operativa e prevengono incidenti pericolosi.

Perché i trasmettitori di livello sommergibili sono l'opzione migliore

I trasmettitori di livello sommergibili offrono numerosi vantaggi che li rendono la scelta preferita per molte applicazioni di misurazione del livello dei liquidi. Il loro design e la loro tecnologia forniscono soluzioni affidabili, precise e durevoli, soprattutto in ambienti difficili.

Misurazione diretta

A differenza dei sensori senza contatto, i trasmettitori sommergibili misurano i livelli dei liquidi inserendoli direttamente nel fluido. Questo contatto diretto consente loro di percepire la pressione idrostatica esercitata dalla colonna di liquido sovrastante. Per questo motivo, forniscono dati continui e in tempo reale anziché solo il rilevamento a livello di punto. Questo approccio di misurazione diretta elimina gli errori causati da schiuma, vapore o turbolenza superficiale, garantendo letture precise e coerenti anche in condizioni difficili.

Resistente ai fattori ambientali

I trasmettitori sommergibili sono costruiti per resistere ad ambienti difficili. I loro alloggiamenti utilizzano materiali resistenti alla corrosione come PVC, PVDF, PTFE e acciaio inossidabile. Le tecnologie di tenuta come gli O-ring Kalrez® o Viton impediscono l'ingresso di umidità e l'attacco chimico. Questi sensori tollerano temperature estreme, pressioni elevate e sostanze chimiche aggressive senza degradazione. Resistono inoltre alle incrostazioni e agli intasamenti, che possono compromettere altri tipi di sensori. Questa struttura robusta garantisce un funzionamento affidabile in ambienti industriali, delle acque reflue, chimici, petroliferi e del gas.

Manutenzione minima

Poiché i trasmettitori sommergibili non hanno parti mobili, richiedono meno manutenzione rispetto ai sensori meccanici o a galleggiante. I loro materiali robusti resistono alla corrosione e all'abrasione, riducendo l'usura. Il peso stampato integrale mantiene il sensore stabile sul fondo del serbatoio, prevenendo danni dovuti a movimenti o turbolenze. Inoltre, il loro design sigillato impedisce l'ingresso di umidità e contaminanti, prolungando la durata. Questa durabilità si traduce in meno sostituzioni e tempi di fermo macchina, con un conseguente risparmio sui costi operativi.

Ampia gamma di applicazioni

Questi trasmettitori sono adatti ad un ampio spettro di liquidi e tipi di serbatoi. Misurano acqua pulita, acque reflue, oli, prodotti chimici e fanghi. I loro materiali resistenti agli agenti chimici ne consentono l'uso in mezzi aggressivi, mentre i valori di pressione sono adatti a serbatoi poco profondi o pozzi profondi. I trasmettitori sommergibili si integrano facilmente con vari sistemi di controllo tramite uscite standard come 4-20 mA o protocolli digitali. Questa versatilità significa che un tipo di sensore può servire più settori e condizioni di processo, semplificando l'inventario e la formazione.

Affidabilità

La coerenza è fondamentale nella misurazione del livello. I trasmettitori sommergibili forniscono letture stabili e ripetibili, non influenzate dalle condizioni della superficie come schiuma o vapore. Il loro principio idrostatico è semplice e collaudato e riduce il rischio di deriva del segnale o falsi allarmi. Molti modelli includono l'autodiagnostica e la compensazione della temperatura per una maggiore precisione. Questa affidabilità supporta un migliore controllo del processo, sicurezza e conformità normativa.

Conclusione

I trasmettitori di livello sommergibili misurano direttamente i livelli dei liquidi, offrendo dati accurati e continui anche in condizioni difficili. Eccellono negli ambienti difficili grazie alla loro struttura robusta e alle esigenze di manutenzione minime. Le tendenze future nelle tecnologie di misurazione del livello potrebbero concentrarsi sul miglioramento dell’integrazione e della precisione. Nanjing Hangjia Electronic Technology Co., Ltd. fornisce soluzioni innovative con vantaggi unici, garantendo prestazioni affidabili e valore in tutti i settori. I loro prodotti si distinguono per durata e versatilità, rendendoli ideali per diverse applicazioni.

FAQ

D: Cos'è un trasmettitore di livello sommergibile?

R: Un trasmettitore di livello sommergibile è un dispositivo posizionato nei liquidi per misurare i livelli convertendo la pressione idrostatica in un segnale elettrico, fornendo un monitoraggio in tempo reale.

D: Come funzionano i trasmettitori di livello sommergibili?

R: Funzionano rilevando la pressione idrostatica alla profondità del liquido, convertendola in un segnale elettrico che indica il livello del liquido.

D: Perché scegliere un trasmettitore di livello sommergibile rispetto ad altri sensori?

R: Offrono misurazioni continue e accurate, non influenzate dalla schiuma o dal vapore, ideali per ambienti difficili.

D: Quali sono i vantaggi dell'utilizzo di un trasmettitore di livello sommergibile?

R: I vantaggi includono elevata precisione, durata, versatilità, manutenzione minima ed efficienza dei costi.

D: Quanto costano i trasmettitori di livello sommergibili?

R: I prezzi variano in base alle caratteristiche e ai materiali, ma offrono risparmi a lungo termine grazie alla durata e alla manutenzione ridotta.
