Comprensione dei trasmettitori di temperatura digitale 4-20 mA: come funzionano e dove vengono utilizzati

In molti settori, la temperatura è più di un semplice numero: è un fattore chiave che determina l'efficienza, la sicurezza e la qualità del prodotto. Dalla gestione dell'acqua nei serbatoi di stoccaggio al controllo del calore in enormi forni industriali, è essenziale un monitoraggio accurato della temperatura. È qui che il trasmettitore di temperatura digitale 4-20 mA svolge un ruolo vitale. È uno dei dispositivi più utilizzati per convertire le letture della temperatura in un segnale che può essere facilmente trasmesso, lettura ed elaborato dai sistemi di controllo.

Lo standard 4-20MA è stato affidabile per decenni e, se combinato con l'elaborazione digitale, diventa un potente strumento per una misurazione della temperatura accurata e affidabile. Questo articolo spiegherà come funzionano questi trasmettitori, perché sono così popolari e dove vengono applicati: esempi di cover come serbatoi d'acqua, centrali elettriche, impianti di petrolio e gas, forni, sistemi a vapore e colonne di distillazione.

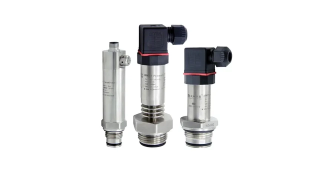

Cos'è un trasmettitore di temperatura digitale 4-20 mA?

Un digitale 4-20 mA trasmettitore di temperatura è un dispositivo che prende l'ingresso da un sensore di temperatura, come un RTD (rilevatore di temperatura di resistenza) o la termocoppia-e lo converte in un segnale elettrico che va da 4 a 20 milliamps (MA). Questo segnale viene quindi inviato a un sistema di controllo come un PLC (controller logico programmabile), DCS (sistema di controllo distribuito) o logger di dati.

La parte 'Digital ' si riferisce all'elettronica interna che elabora il segnale di temperatura prima di convertirlo nell'uscita della corrente 4-20 mA. Ciò significa che il dispositivo può filtrare il rumore, applicare la calibrazione e persino offrire ulteriori opzioni di comunicazione come il protocollo HART (Transduttore remoto indirizzabile in autostrada) per il monitoraggio e la configurazione avanzati.

Perché lo standard 4-20 mA è ampiamente utilizzato

Il segnale 4-20MA è considerato uno standard di settore per alcuni motivi importanti:

• Resistenza al rumore - I segnali di corrente sono meno influenzati dal rumore elettrico rispetto ai segnali di tensione, rendendoli ideali per ambienti industriali con macchinari pesanti.

• Trasmissione a lunga distanza : il segnale può essere inviato su lunghe corse di cavi senza una significativa perdita di precisione.

• Risoluzione dei problemi semplici : poiché 4Ma rappresenta il valore minimo e 20 mA il massimo, un segnale inferiore a 4 mA o superiore a 20 mA indica immediatamente un errore.

• Semplicità a due fili : molti trasmettitori operano su soli due fili, che forniscono energia e portano il segnale.

Come funziona un trasmettitore di temperatura digitale 4-20 mA

Il processo può essere suddiviso in diversi passaggi:

• Sensimento di temperatura : un sensore come un RTD PT100 o una termocoppia rileva la temperatura. Ad esempio, in un forno, il sensore viene posizionato all'interno per misurare i livelli di calore interni.

• Conversione del segnale : il segnale grezzo dal sensore è spesso piccolo e instabile. L'elettronica del trasmettitore lo convertisce in un segnale digitale elaborato stabile.

• Ridimensionamento a 4-20 mA : l'intervallo di temperatura è mappato sulla scala 4-20 mA. Ad esempio, 0 ° C potrebbe essere 4MA e 200 ° C potrebbe essere 20 mA.

• Trasmissione del segnale : il segnale viaggia attraverso i cavi al sistema di controllo, anche se si trova a centinaia di metri di distanza.

• Visualizza e controllo : il sistema di controllo interpreta il valore di corrente e può visualizzarlo, registrarlo o attivare azioni di controllo come l'apertura di una valvola o la chiusura di un riscaldatore.

I principali vantaggi dei trasmettitori di temperatura digitale

• Elevata precisione : l'elaborazione digitale aiuta a rimuovere il rumore del segnale e migliorare la precisione di misurazione.

• Affidabilità in condizioni difficili : funzionano in ambienti con vibrazioni, calore elevato o interferenze elettriche.

• Facilità di integrazione : compatibile con una vasta gamma di sistemi di controllo industriale.

• Autodiagnostica : molti modelli possono avvisare gli operatori in caso di guasto o problema di cablaggio.

Applicazioni di trasmettitori di temperatura digitale 4-20 mA

Ora che capiamo come funzionano questi trasmettitori, esploriamo i loro usi nel mondo reale in diversi settori.

Monitoraggio della temperatura del serbatoio dell'acqua

Nelle strutture in cui l'acqua viene immagazzinata per processi industriali o fornitura municipale, può essere importante mantenere la giusta temperatura. Ad esempio, negli impianti di trasformazione degli alimenti, l'acqua utilizzata per la pulizia e la miscelazione deve rimanere entro determinati limiti di temperatura per garantire l'igiene e la qualità del prodotto.

Un trasmettitore di temperatura digitale 4-20 mA installato in un serbatoio dell'acqua può fornire un monitoraggio continuo. Se l'acqua diventa troppo calda o troppo fredda, il sistema di controllo può regolare automaticamente i riscaldatori o i sistemi di raffreddamento. La stabilità del segnale 4-20MA garantisce letture accurate anche se la sala di controllo si trova lontano dal serbatoio.

Centrali elettriche

Negli impianti di generazione di energia - sia il carbone, il gas naturale, il controllo nucleare o rinnovabile, è fondamentale. Le caldaie, le turbine e i sistemi di raffreddamento si basano tutte su letture accurate della temperatura per funzionare in modo efficiente e sicuro.

Ad esempio:

• Temperatura del vapore della caldaia - Se la temperatura del vapore aumenta troppo, può danneggiare turbine o tubazioni. Un trasmettitore invia letture in tempo reale in modo che gli operatori possano regolare le velocità di input del carburante o di raffreddamento.

• Sistemi di acqua di raffreddamento - Negli impianti nucleari e termici, l'acqua di raffreddamento deve rimanere entro limiti sicuri per proteggere le attrezzature.

La durata dei trasmettitori digitali 4-20MA li rende adatti per il calore elevato, le vibrazioni e il rumore elettrico comuni in questi ambienti.

Impianti di petrolio e gas

L'industria petrolifera e del gas opera spesso in condizioni estreme, dalle piattaforme offshore a condotte del deserto. Il monitoraggio della temperatura è vitale sia per la sicurezza che per l'efficienza.

Gli usi comuni includono:

• Monitoraggio della pipeline : garantire che il petrolio greggio rimane alla giusta temperatura per prevenire i problemi di solidificazione o di flusso.

• Processi di raffinazione : in unità di distillazione e cracking, letture precise della temperatura determinano la qualità del prodotto.

• Serbatoi di stoccaggio : monitoraggio di liquidi immagazzinati per evitare il surriscaldamento o il raffreddamento oltre i limiti sicuri.

La resistenza del segnale 4-20 mA alle interferenze garantisce una trasmissione di dati affidabile anche su lunghe distanze, il che è essenziale per tentacolare layout di raffineria.

Controllo della temperatura del forno

In settori come ceramica, metallurgia e produzione di cemento, i forni operano a temperature estremamente elevate. La coerenza è la chiave: se la temperatura è troppo bassa, i prodotti possono essere deboli; Se troppo alti, possono essere danneggiati.

Un trasmettitore di temperatura digitale 4-20 mA collegato a una termocoppia ad alta temperatura può gestire queste condizioni impegnative. La sua precisione consente agli operatori di mantenere profili di innesco precisi, il che è cruciale per raggiungere le caratteristiche del prodotto desiderate.

Monitoraggio della temperatura del vapore

Il vapore è ampiamente utilizzato nella produzione per riscaldamento, sterilizzazione e generazione di energia. Il controllo della temperatura del vapore è essenziale per evitare danni alle attrezzature, mantenere l'efficienza energetica e garantire sicurezza.

Per esempio:

• Nella trasformazione degli alimenti, la sterilizzazione a vapore richiede temperature esatte per uccidere i microrganismi senza danneggiare l'imballaggio.

• Nella produzione tessile, il vapore viene utilizzato per la tintura e la finitura dei tessuti e la coerenza della temperatura influisce sulla qualità finale.

• Un trasmettitore garantisce che i dati di temperatura del sistema a vapore raggiungano il pannello di controllo in tempo reale, consentendo regolazioni rapide.

Colonne di distillazione

La distillazione è un processo utilizzato in piante chimiche, raffinerie di petrolio e produzione di bevande per separare i liquidi in base ai loro punti di ebollizione. La misurazione della temperatura in diversi punti in una colonna di distillazione è fondamentale per il controllo del processo.

Il trasmettitore di temperatura digitale 4-20 mA fornisce letture accurate da più posizioni di colonne. Ciò aiuta gli operatori a regolare l'input di calore, i rapporti di reflusso e le portate per ottimizzare l'efficienza di separazione e la purezza del prodotto.

Perché i trasmettitori di temperatura digitale 4-20 mA sono ideali per queste applicazioni

Il filo conduttore in questi settori è la necessità di accuratezza, durata e comunicazione a lunga distanza. I serbatoi d'acqua, le centrali elettriche, gli impianti di petrolio, i forni, i sistemi a vapore e le colonne di distillazione funzionano tutti in condizioni difficili in cui sono comuni interferenze elettriche, temperature estreme e stress meccanici. Lo standard 4-20 mA, combinato con l'elaborazione digitale, garantisce che le letture della temperatura rimangono stabili e affidabili.

Inoltre, questi trasmettitori sono relativamente semplici da installare e integrare nei sistemi di controllo esistenti, rendendoli una scelta pratica sia per i nuovi progetti che per i retrofit.

Pensieri finali

Il trasmettitore di temperatura digitale 4-20 mA è più di una semplice attrezzatura di misurazione: è un collegamento critico tra il processo fisico e il sistema di controllo che lo gestisce. Convertendo le letture della temperatura grezza in un segnale affidabile e facile da leggere, consente alle industrie di funzionare in modo più sicuro, efficiente e coerente.

Sia che tu stia monitorando la temperatura in un serbatoio dell'acqua, controllando un forno, gestendo i sistemi di vapore o perfezionando un processo di distillazione, questa tecnologia offre l'accuratezza e l'affidabilità necessaria per mantenere le operazioni in pista.
