Comprensione dei trasmettitori di pressione del montaggio a filo: la soluzione igienica per una misurazione precisa

Nelle applicazioni industriali e sanitarie, i trasmettitori di pressione a filo sono diventati indispensabili. Questi dispositivi sono progettati per fornire letture di pressione altamente accurate minimizzando i rischi di contaminazione, in particolare nei processi che coinvolgono supporti viscosi, cristallizzanti o appiccicosi. Il loro design montato a filo non garantisce alcuna cavità per l'accumulo di materiale, rendendoli ideali per applicazioni alimentari, farmaceutiche e chimiche.

Questo articolo esplora il concetto fondamentale dei trasmettitori di pressione del montaggio a filo, tra cui variazioni come il trasmettitore a pressione di pressione sanitaria a pellicola piatta , da 4-20 mA , trasmettitore a pressione di trempie e il trasmettitore di pressione igienica del diaframma a filo . Risponderemo anche alle FAQ chiave e offriremo approfondimenti di confronto per aiutare gli ingegneri e gli specialisti degli appalti a prendere decisioni informate.

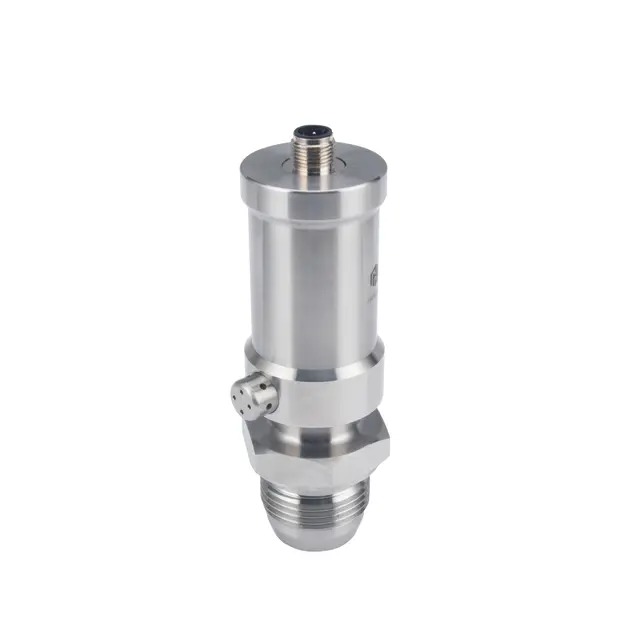

Cos'è un trasmettitore di pressione a filo?

Un trasmettitore di pressione a corto di filo è un dispositivo sensore progettato per misurare la pressione senza cavità o zone morte che potrebbero intrappolare il mezzo di processo. A differenza dei tradizionali trasmettitori filettati, questo tipo si trova a filo con la linea di processo o la parete del vaso, consentendo una facile pulizia e sterilizzazione. Questa caratteristica è cruciale nelle industrie con rigorose normative di igiene, come latticini, birra e prodotti farmaceutici.

Il design del diaframma a filo elimina il rischio di contaminazione e garantisce una durata operativa più lunga. Inoltre, la costruzione robusta gli consente di resistere a cicli di pulizia aggressivi come CIP (puliti sul posto) e SIP (sterilizzazione sul posto).

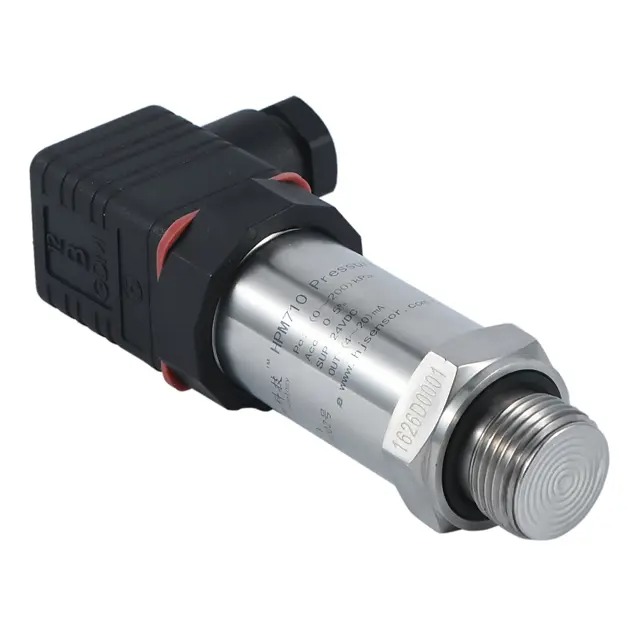

Trasmettitore di pressione a corto di filo 4-20 mA: uno standard per il controllo industriale

Il segnale di uscita 4-20 mA rimane lo standard del settore per la trasmissione dei dati del sensore attraverso lunghe distanze con degradazione del segnale minimo. Un trasmettitore di pressione a filo 4-20 mA combina i vantaggi igienici del montaggio a filo con l'affidabilità dell'uscita di corrente analogica.

Vantaggi chiave:

• Integrità del segnale : resistente all'interferenza elettromagnetica (EMI)

• Compatibilità universale : supportata dalla maggior parte dei PLC, dei sistemi SCADA e dei pannelli di controllo

• Scalabilità : facile integrazione nei sistemi esistenti senza conversione complessa

Per gli ambienti soggetti a rumore elettrico, l'uscita 4-20MA garantisce letture accurate e stabili. Viene spesso utilizzato nelle linee di trasformazione degli alimenti, nei serbatoi di fermentazione del birrificio e nelle strutture per il trattamento delle acque, dove il monitoraggio in tempo reale è fondamentale.

Trasmettitore di pressione del campo sanitario a pellicola piatta: la durata incontra la pulizia

Il trasmettitore di pressione di campo sanitaria a pellicola piatta rappresenta una soluzione raffinata per il monitoraggio della pressione a livello di campo in ambienti sanitari. Il 'Flat Film ' si riferisce a una tecnologia di rilevamento della pressione a film sottile integrato direttamente sul diaframma in acciaio inossidabile.

Scenari di applicazione:

• Elaborazione di yogurt e crema (media ad alta viscosità)

• Reattori in batch farmaceutico

• Fermentatori nei processi biotecnologici

Questi trasmettitori sono in genere costruiti utilizzando acciaio inossidabile 316L con superfici elettropolistiche per resistere alla corrosione e alla formazione di biofilm. Incontrano certificazioni sanitarie come la conformità 3-A, Ehedg e FDA.

La vera resistenza sta nella loro adattabilità: possono sopportare fluttuazioni della temperatura, esposizione al vapore e sostanze chimiche aggressive senza derivare in precisione. La manutenzione è inoltre semplificata poiché la superficie a filo consente una pulizia completa senza smontaggio.

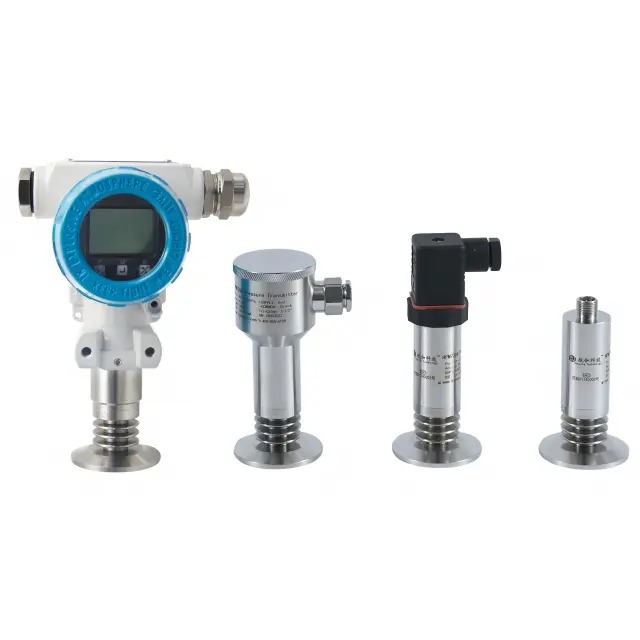

Trasmettitore di pressione Tri-Clamp: un punto di svolta per una facile installazione

Un trasmettitore di pressione a tre clamp utilizza una connessione di morsetto igienico per collegare perfettamente i sistemi di tubazioni. Questo raccordo standard è ampiamente riconosciuto nel settore sanitario a causa della sua facilità di installazione, sigillatura a prova di perdite e manutenzione senza strumenti.

Tabella di confronto: Flush Mount vs. Tri-Clamp

Funzionalità	trasmettitore	Tri-Clamp per trasmettitore a filo
Tipo di connessione	Saldato/filettato	Morsetto (adattamento sanitario)
Facilità di installazione	Medio	Alto
Accesso alla pulizia	CIP/SIP pronto	Facile rimozione per la pulizia
Applicazioni tipiche	Fluidi viscosi	Bevande, latticini, biotecnologie

Se la tua priorità è uno smontaggio frequente per la pulizia o la calibrazione, il trasmettitore di pressione a tre clamp è la scelta ideale. È anche eccellente per i sistemi mobili o modulari, come quelli utilizzati nella fermentazione su scala pilota o nei serbatoi di miscelazione portatili.

Trasmettitore di pressione igienica a filo diaframma: progettato per precisione e purezza

Il trasmettitore di pressione igienica del diaframma a filo eccelle in ambienti sterili in cui anche la contaminazione minima può essere critica. Questi trasmettitori presentano un livello di diaframma con la connessione di processo, prevenendo la crescita microbica o l'accumulo di media.

Questo tipo è comunemente usato in:

• Linee di riempimento asettiche

• Elaborazione del plasma sanguigno

• Produzione di crema cosmetica

Il suo diaframma è generalmente isolato con fluidi di riempimento approvati dalla FDA, come olio di silicone o glicerina, ed è saldato senza soluzione di continuità in un alloggiamento igienico. È adatto per intervalli a bassa pressione e può gestire i media in schiuma o aerati con alta precisione.

Sono spesso calibrati con protocolli di comunicazione digitale (ad es. Hart, Modbus) per la diagnostica intelligente e la configurazione dei parametri, rendendoli indispensabili nelle configurazioni del settore 4.0.

4-20 mA / 0-10 V Sensore di pressione del diaframma digitale digitale: flessibilità a doppio segnale

Un'unità ibrida come il sensore di pressione del diaframma digitale da 4-20 mA 0-10 V offre funzionalità di doppia uscita. Questa combinazione fornisce flessibilità durante l'integrazione: 4-20MA per la trasmissione analogica a lunga distanza e 0-10 V per il controllo locale ad alta risoluzione.

Perché scegliere un sensore a doppio segnale?

• Ridondanza : percorso del segnale di backup in caso di guasto

• Versatilità : compatibile con diversi sistemi di acquisizione dei dati

• Facilità di transizione : perfetto per le strutture che migrano dai sistemi analogici a quello digitale

Questo sensore è ideale per integratori di sistemi e OEM che sviluppano soluzioni di controllo personalizzate per la misurazione del livello del serbatoio, il dosaggio chimico o i circuiti di feedback della pressione. I sensori di diaframma a filo digitale spesso presentano anche unità di visualizzazione locali, diagnostica degli errori in tempo reale e accesso protetto da password.

Domande frequenti sui trasmettitori di pressione del montaggio a filo

Q1: come si seleziona il trasmettitore di pressione a corto di filo destro?

Considera quanto segue:

• Tipo di media : viscosità, corrosività, contenuto di particolato

• Condizioni di processo : intervallo di pressione, temperatura, frequenza di pulizia

• Tipo di connessione : saldatura, tri-clamp, thread

• Segnale di uscita : analogico (4-20Ma), tensione (0-10 V), digitale (Hart, Modbus)

Q2: questi trasmettitori possono essere utilizzati per la misurazione del livello?

SÌ. Nei carri armati e sui vasi, in particolare dove è presente schiuma o agitazione, i trasmettitori a filo possono essere montati alla base per fornire una misurazione accurata del livello idrostatico.

Q3: Qual è la durata della vita di un sensore di pressione del diaframma a filo?

Con una manutenzione adeguata e all'interno delle specifiche nominali, la maggior parte dei sensori dura 5-10 anni . Il danno da diaframma è il fallimento più comune, spesso causato da picchi di pulizia impropria o sovrapressione.

Q4: questi trasmettitori sono adatti per CIP/SIP?

Assolutamente. I modelli sanitari sono progettati per cicli di pulizia ad alta pressione e ad alta temperatura. Controllare sempre le specifiche del prodotto per la compatibilità CIP/SIP , compresi i limiti di temperatura e pressione.

Conclusione

Dalla trasformazione alimentare alla produzione farmaceutica, i trasmettitori di pressione a filo forniscono soluzioni di misurazione della pressione accurate, affidabili e sanitarie. Che si tratti del modello di montaggio a filo 4-20 mA per la segnalazione analogica a lunga distanza, la versione a tri-clamp per un facile smontaggio o il trasmettitore igienico del diaframma a filo per le condizioni asettiche, questi dispositivi sono fondamentali per mantenere l'integrità del processo.

La scelta del trasmettitore giusto dipende dalle esigenze specifiche dell'applicazione: tipo di media, requisiti di igiene, segnale di uscita e configurazione di montaggio. Con la spinta del settore verso l'automazione e la pulizia, questi sensori a filo non sono più opzionali: sono essenziali.
