Misurazione e installazione di sensori di livello ad ultrasuoni

Misurazione e installazione di sensori di livello ad ultrasuoni

I sensori a livello di ultrasuoni sono dispositivi senza contatto utilizzati per misurare i livelli liquidi emettendo onde ad ultrasuoni e ricevendo le loro riflessioni. Sono ampiamente utilizzati in settori come il trattamento delle acque, le sostanze chimiche, il petrolio e il cibo grazie alla loro facile installazione, bassi costi di manutenzione e ad alta precisione di misurazione.

1. Principio di misurazione

I sensori di livello ultrasonico emettono onde ad ultrasuoni da una sonda verso la superficie liquida. Le onde si riflettono fuori dalla superficie e vengono ricevute dalla sonda. Il livello del liquido viene calcolato in base alla velocità del suono e al tempo impiegato per viaggiare le onde.

• Scegliere la posizione dell'installazione :

• Evitare le aree con significativa turbolenza liquida per ridurre gli errori di misurazione.

• Assicurarsi che non vi siano ostacoli tra la sonda e la superficie del liquido per prevenire il blocco del segnale.

• Tenere il sensore lontano da insenature, miscelatori o altre attrezzature che possono causare bolle o interferenze.

• Altezza dell'installazione :

• La sonda deve essere installata al di sopra del livello massimo del liquido per evitare gli schizzi.

• Assicurarsi che la sonda sia perpendicolare alla superficie del liquido per una riflessione ottimale del segnale.

• Considerazioni ambientali :

• Evitare l'installazione in ambienti ad alta temperatura, ad alta umidità o altamente corrosivi. Le coperture protettive possono essere utilizzate se necessario.

• Per uso esterno, installare ombrelloni o coperture per la pioggia per proteggere la sonda dagli impatti ambientali.

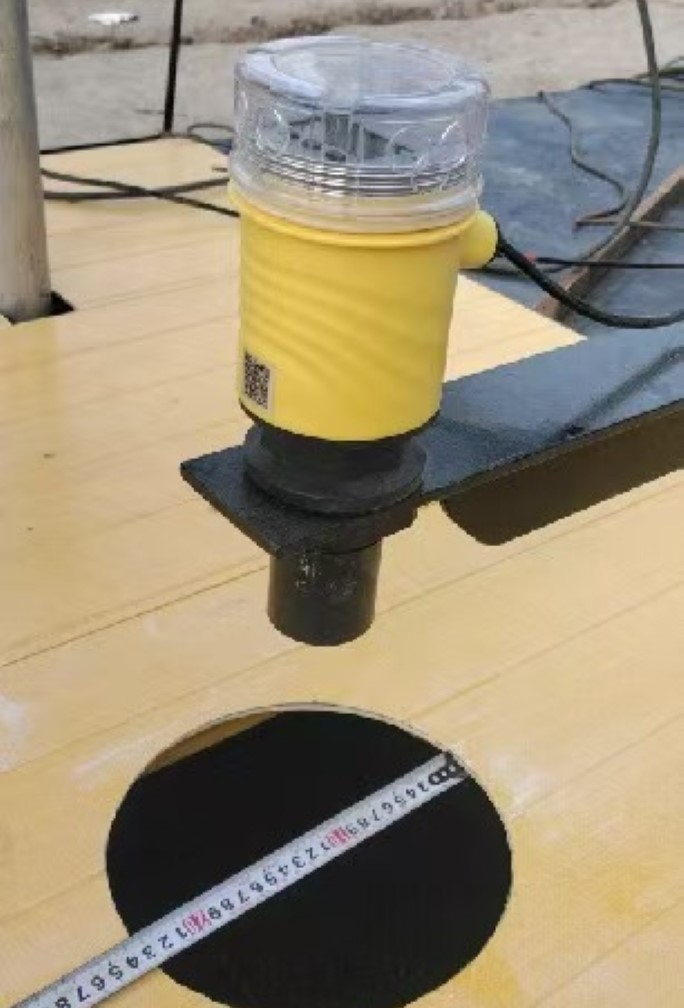

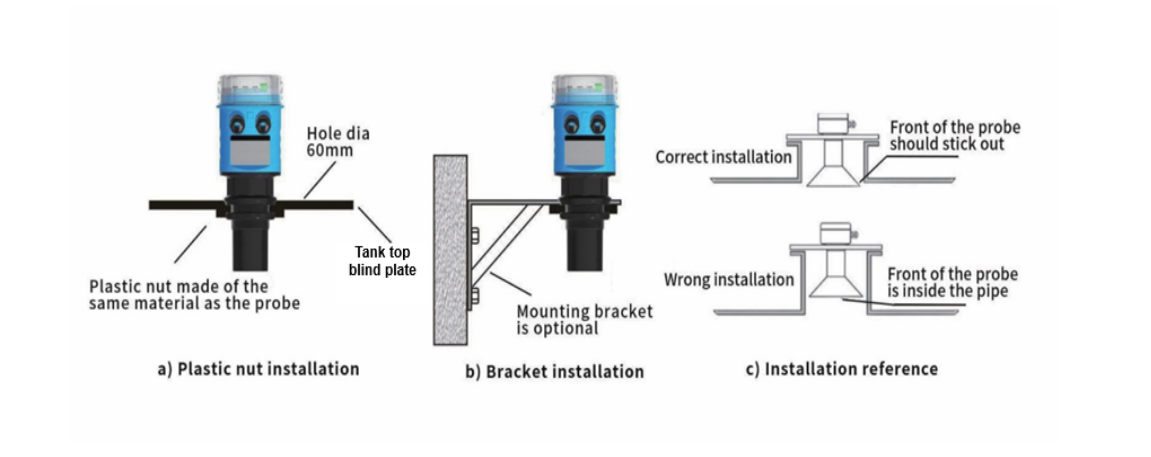

Un diagramma di installazione corretto come di seguito:

=

3. Considerazioni chiave

• Pulizia regolare della sonda : sporcizia o depositi sulla superficie della sonda possono influire sulla trasmissione e sulla ricezione delle onde. Pulisci la sonda regolarmente.

• Evita vibrazioni forti : i sensori di livello ultrasonico sono sensibili alle vibrazioni. Installali in aree con vibrazioni minime.

• Calibrazione e regolazione : dopo l'installazione, calibra il sensore in base alle condizioni di lavoro effettive per garantire l'accuratezza della misurazione.

4. Conclusione

I sensori a livello di ultrasuoni sono la scelta ideale per la misurazione del livello di liquido grazie alla loro operazione senza contatto, facile installazione e ad alta precisione. Selezionando la giusta posizione di installazione, considerando i fattori ambientali e eseguendo una manutenzione regolare, possono garantire prestazioni stabili a lungo termine e soddisfare le esigenze di misurazione industriale.
