Classificazioni primarie e progetti strutturali dei misuratori di portata

Perché i misuratori di portata industriali utilizzano design interni diversi? Ciascuna struttura soddisfa esigenze di misurazione e condizioni operative specifiche. Questa guida esplora le classificazioni dei misuratori di portata, i principi di funzionamento, le differenze strutturali e le opzioni di installazione per aiutarti a scegliere l"attrezzatura adatta.

Quali sono le principali classificazioni dei misuratori di portata?

I misuratori di portata possono essere classificati in base ai loro principi di misurazione. Questo approccio spiega come ciascuno strumento rileva il movimento dei fluidi. Rivela anche perché diversi modelli utilizzano strutture interne diverse. I misuratori di portata meccanici si basano su componenti in movimento. I modelli elettromagnetici e ultrasonici utilizzano metodi di rilevamento non meccanici. I misuratori di pressione differenziale e vortice misurano il flusso attraverso i cambiamenti nel comportamento del fluido. I misuratori di massa termica e Coriolis utilizzano il trasferimento di calore o la fluidodinamica.

Misuratori di portata meccanici

I misuratori di portata meccanici utilizzano il movimento fisico per misurare il flusso del fluido. Esempi comuni sono i contatori a turbina e a spostamento positivo. Un misuratore di portata a turbina contiene un rotore all"interno del suo tubo di misurazione. Il fluido in movimento fa girare il rotore. Un sensore rileva la rotazione e la converte in un segnale elettrico. Il processore di segnale calcola quindi la portata. Il bilanciamento del rotore, la qualità dei cuscinetti e la posizione del sensore influenzano la stabilità della misurazione.

I misuratori di portata volumetrici utilizzano un approccio diverso. Le loro camere di misurazione catturano e rilasciano volumi di fluidi noti. Ingranaggi interni, rotori o altri elementi di spostamento creano cicli di misurazione ripetuti. Un contatore registra questi cicli e calcola il volume trasferito. Questo design è adatto a determinate applicazioni di carburante e olio. Può anche gestire alcuni fluidi in cui la viscosità supporta il funzionamento stabile della camera.

Misuratori di portata elettromagnetici e ad ultrasuoni

I misuratori di portata elettromagnetici misurano liquidi conduttivi attraverso l"induzione elettromagnetica. La loro struttura principale comprende un tubo di misurazione, bobine di eccitazione, elettrodi, rivestimento e convertitore. Il campo magnetico interagisce con il liquido conduttivo in movimento. Gli elettrodi rilevano la tensione risultante. Il convertitore elabora questo segnale e calcola la portata. Questi misuratori non hanno parti di misurazione mobili. Sono comunemente usati per acqua, acque reflue e liquidi chimici compatibili.

I misuratori di portata ad ultrasuoni utilizzano le onde sonore per determinare la velocità del fluido. I modelli del tempo di transito confrontano i segnali ultrasonici che viaggiano con e contro il flusso. I modelli Doppler analizzano le variazioni di frequenza causate da particelle o bolle. Le loro strutture includono trasduttori a ultrasuoni ed elettronica di elaborazione del segnale. Alcuni modelli vengono montati direttamente all"interno delle tubazioni. Altri si attaccano esternamente alla superficie del tubo.

Misuratori di portata a pressione differenziale e a vortice

I misuratori di portata a pressione differenziale misurano le variazioni di pressione attraverso una restrizione. Gli elementi primari comuni includono piastre con orifizio, tubi Venturi e ugelli di flusso. I sensori di pressione misurano la differenza di pressione a monte e a valle. Un trasmettitore converte quindi queste informazioni in un segnale di flusso. Il sistema richiede collegamenti di pressione e condizioni di installazione adeguati.

I misuratori di portata a vortice utilizzano un corpo tozzo posizionato all"interno del passaggio del flusso. Il fluido che attraversa l"ostruzione crea vortici alternati. Un sensore rileva la frequenza risultante. L"elettronica calcola la portata da questo segnale. Questi contatori sono utilizzati in applicazioni idonee per liquidi, gas e vapore. Le loro prestazioni dipendono dalle condizioni del flusso e dalla qualità dell"installazione.

Misuratori di portata termica e Coriolis

I misuratori di portata massica termica utilizzano il trasferimento di calore per misurare il flusso massico di gas. I loro elementi di rilevamento rilevano le variazioni di temperatura causate dal gas in movimento. L"elettronica converte questi cambiamenti in una lettura del flusso di massa. Sono utilizzati per aria compressa, azoto, gas naturale e altri gas compatibili.

I misuratori di portata Coriolis utilizzano tubi di misura vibranti. Il movimento del fluido modifica la risposta alle vibrazioni attraverso le forze di Coriolis. I sensori rilevano il movimento del tubo e calcolano il flusso di massa. Alcuni modelli misurano anche la densità del fluido. La loro costruzione è più complessa di quella di molti misuratori di portata di base. Sono utili quando è importante la misurazione diretta della massa.

Suggerimento: quando si confrontano i tipi di flussometro, iniziare con il principio di misurazione. Quindi verificare se la sua struttura è adatta al fluido e al processo reali.

Come funzionano le diverse strutture dei misuratori di portata?

Comprendere i componenti interni rende la classificazione del flussometro più pratica. Due strumenti possono misurare lo stesso mezzo ma utilizzare strutture diverse. Queste differenze influenzano la generazione, la manutenzione e l"installazione del segnale. I misuratori a turbina e a spostamento positivo forniscono esempi utili. Entrambi misurano il flusso del liquido, ma i loro meccanismi interni funzionano in modo diverso.

Struttura interna del misuratore di portata a turbina

Un misuratore di portata a turbina solitamente contiene un tubo di misurazione, un rotore, cuscinetti, un sensore e un processore di segnale. Il fluido entra nel tubo di misurazione e spinge il rotore. Il rotore gira ad una velocità correlata alla velocità del fluido. Un sensore pickup rileva ogni rotazione e genera impulsi elettrici. Il processore di segnale converte questi impulsi in letture di flusso.

La progettazione del rotore gioca un ruolo importante nelle prestazioni di misurazione. Uno scarso equilibrio può causare vibrazioni e segnali instabili. Anche i materiali dei cuscinetti influiscono sull"attrito e sulla durata. Alcuni progetti industriali utilizzano cuscinetti in carburo di tungsteno, rubino o ceramica. Questi materiali soddisfano diverse condizioni operative e requisiti di usura.

Il sensore può utilizzare il rilevamento magnetoresistivo o induttivo. L"elaboratore di segnale può connettersi a un display locale o a uno strumento remoto. Alcuni progetti supportano anche diverse connessioni di tubazioni. Questi includono disposizioni di connessione filettate, flangiate e di altro tipo. Un progetto di turbina di riferimento offre configurazioni integrali e remote. Le opzioni pubblicate includono anche diversi materiali per cuscinetti e carrozzeria. Queste caratteristiche mostrano come le scelte strutturali supportino diverse esigenze di processo.

Camera di misurazione del flussometro a spostamento positivo

Un flussometro volumetrico misura il fluido attraverso la cattura ripetuta del volume. La sua struttura principale comprende una camera di misurazione ed elementi di spostamento. A seconda del design, questi elementi possono utilizzare ingranaggi, rotori o altre parti meccaniche. Il fluido entra nella camera e muove i componenti interni. Ogni ciclo rappresenta un volume di fluido definito. Un contatore meccanico o elettronico registra i cicli.

Questa struttura differisce da un contatore a turbina. Un misuratore a turbina calcola il flusso dalla velocità del rotore. Un misuratore a spostamento positivo conta i movimenti di volume ripetuti. Può essere utile per il trasferimento di carburante, diesel e olio. Alcuni modelli supportano anche liquidi in un ampio intervallo di viscosità. Tuttavia, la portata effettiva dipende dal design del prodotto.

Il design di un contatore digitale di riferimento illustra diverse caratteristiche pratiche. Include un totalizzatore integrato e un meccanismo di regolazione. Le opzioni di materiale del corpo elencate includono alluminio, ghisa e acciaio inossidabile. Le opzioni di connessione includono disposizioni flangiate e filettate. La camera di misurazione e il meccanismo di spostamento rimangono i componenti principali. Il contatore digitale visualizza o registra solo il volume misurato. Non modifica il principio di misurazione meccanica sottostante.

Struttura del sensore del misuratore di portata elettromagnetico

Un misuratore di portata elettromagnetico è dotato di tubo di misurazione, rivestimento, elettrodi, bobine di eccitazione e convertitore. Il rivestimento separa il liquido conduttivo dal corpo metallico. Le bobine generano un campo magnetico attraverso il tubo di misura. Quando il liquido conduttivo si muove attraverso questo campo, si sviluppa una tensione attraverso gli elettrodi.

Il segnale dell"elettrodo è solitamente piccolo. Il convertitore lo amplifica e lo elabora. Quindi calcola la velocità del flusso e la portata volumetrica. Dato che il tubo di misura non ha un rotore, ci sono meno parti in movimento. Questo design può ridurre l"usura meccanica e l"ostruzione. Tuttavia, il liquido deve avere una conduttività elettrica sufficiente.

I materiali dell"elettrodo e del rivestimento devono corrispondere al mezzo di processo. Acciaio inossidabile, Hastelloy, PTFE e PFA sono esempi di opzioni di materiali. La loro resistenza chimica e i limiti di temperatura differiscono. Gli utenti dovrebbero controllare la concentrazione, la temperatura, la pressione e le condizioni di pulizia prima di selezionarli. Il convertitore può anche fornire uscite analogiche o digitali. Queste uscite supportano la connessione ai sistemi di monitoraggio e controllo.

Configurazioni di sensori di pressione ultrasonici e differenziali

I misuratori di portata ad ultrasuoni utilizzano trasduttori per inviare e ricevere segnali sonori. I progetti del tempo di transito misurano la differenza di tempo tra i segnali a monte e a valle. I progetti Doppler rilevano le variazioni di frequenza causate da particelle o bolle di gas. I trasduttori possono essere installati all"interno del tubo o montati esternamente. I design a pinza evitano il contatto diretto con il fluido misurato.

I misuratori di pressione differenziale utilizzano un"altra disposizione strutturale. Un elemento primario crea una differenza di pressione all"interno della tubazione. Le prese di pressione collegano i lati a monte e a valle a un trasmettitore. Il trasmettitore misura la differenza e calcola la portata. Gli orifizi, i tubi Venturi e gli ugelli di flusso sono elementi primari comuni.

Queste configurazioni hanno esigenze di installazione diverse. I misuratori a ultrasuoni necessitano di un accoppiamento acustico e di condizioni di tubazione adeguati. I sistemi a pressione differenziale necessitano di collegamenti di pressione e linee di impulso corretti. Entrambi richiedono un"installazione corretta per supportare letture affidabili.

Suggerimento: un display digitale non definisce il principio di misurazione. Identificare sempre la tecnologia del sensore prima di confrontare le strutture del flussometro.

Come vengono classificati i misuratori di portata in base al progetto di installazione?

La progettazione dell"installazione descrive il modo in cui un flussometro si collega a una tubazione. Non descrive necessariamente il suo principio di misurazione. Un contatore a turbina, ad esempio, può utilizzare una struttura in linea. Un misuratore a ultrasuoni può utilizzare trasduttori clamp-on o in linea. La scelta del metodo di installazione corretto aiuta a ridurre i costi di modifica. Supporta inoltre misurazioni affidabili e una manutenzione più semplice.

Strutture dei misuratori di portata in linea

Un flussometro in linea è installato direttamente nella tubazione. Il fluido misurato passa attraverso la sua sezione di misura interna. Lo strumento può utilizzare connessioni filettate, flangiate o sanitarie. Il suo corpo spesso fa parte della pipeline del processo. Questa disposizione fornisce un passaggio di misurazione definito e un posizionamento stabile del sensore.

I progetti in linea sono comuni nel trattamento delle acque, nel trasferimento di carburante, nel trattamento chimico e nei sistemi di produzione. Sono adatti alle applicazioni in cui la tubazione può essere aperta durante l"installazione. Tuttavia, gli ingegneri devono considerare il diametro del tubo e lo spazio di installazione disponibile. Dovrebbero anche controllare la direzione del flusso e le lunghezze diritte dei tubi richieste.

La struttura interna dipende dal principio di misura. Un modello di turbina contiene un rotore e un sensore di raccolta. Un modello elettromagnetico utilizza elettrodi e bobine di eccitazione. Un modello a spostamento positivo contiene una camera di misurazione. Pertanto, l"installazione in linea non indica una tecnologia specifica.

Strutture del misuratore di portata ad inserzione

I misuratori di portata ad inserzione utilizzano una sonda che entra nella tubazione. La sonda raggiunge una posizione selezionata all"interno del mezzo che scorre. Il suo sensore misura le condizioni del flusso locale. Lo strumento utilizza quindi il metodo di misurazione e i dati di calibrazione per determinare il flusso.

Questa struttura può adattarsi a condutture di grandi dimensioni. Può ridurre i costi di installazione rispetto a un contatore a passaggio pieno. Alcuni modelli consentono l"installazione tramite un raccordo di montaggio. Altri richiedono la chiusura della pipeline o un"adeguata procedura di hot-tap. Il metodo corretto dipende dalle condizioni di pressione e dalla progettazione dell"apparecchiatura.

La profondità di inserimento e l"orientamento del sensore sono importanti. Un posizionamento errato può causare letture che non rappresentano il profilo del flusso. Gli ingegneri dovrebbero considerare il diametro del tubo, la distribuzione della velocità e i disturbi a monte. Dovrebbero inoltre confermare se il sensore può essere rimosso in sicurezza per la manutenzione.

Strutture del misuratore di portata a pinza

I misuratori di portata a pinza montano i sensori all"esterno di un tubo. I segnali ultrasonici passano attraverso la parete del tubo e il fluido. Lo strumento analizza i segnali per calcolare la velocità del flusso. Questo approccio evita di tagliare la tubazione o di esporre il sensore al mezzo di processo.

I design a pinza possono essere utili per misurazioni temporanee e progetti di retrofit. Possono anche essere adatti a condutture in cui l"arresto è difficile. Tuttavia, il materiale del tubo e le condizioni delle pareti influiscono sulla trasmissione del segnale. Il rivestimento, la corrosione, i depositi e la geometria del tubo possono influenzare la qualità della misurazione.

La superficie di installazione deve essere preparata correttamente. La spaziatura e l"allineamento del sensore devono seguire le istruzioni del produttore. Potrebbe essere necessario anche materiale di accoppiamento acustico. L"attrezzatura clamp-on non è automaticamente adatta a ogni tubo. Gli utenti devono confermare la compatibilità dei materiali e le condizioni del segnale prima dell"acquisto.

Suggerimento: per i progetti di retrofit, confrontare i tempi di inattività dell"installazione e i costi di modifica della tubazione prima di scegliere i modelli in linea, a inserimento o a morsetto.

Qual è la differenza tra i modelli di misuratori di portata integrali e remoti?

I misuratori di portata possono anche essere classificati in base alla disposizione del display e del convertitore. I progetti integrali e remoti sono due configurazioni comuni. La loro principale differenza è la posizione dei componenti elettronici. Questa scelta influisce sulla flessibilità di installazione, sull"accessibilità e sulla manutenzione. Ciò non cambia necessariamente il principio di misurazione di base.

Struttura del flussometro con display integrale

Un flussometro integrato combina sensore, convertitore e display in un unico gruppo. La sezione di misurazione rileva il movimento del fluido. Il convertitore elabora il segnale e calcola i dati di flusso. Il display presenta i risultati vicino alla pipeline.

Questo design offre una disposizione di installazione compatta. Gli operatori possono controllare le letture direttamente sul punto di misurazione. Riduce inoltre la necessità di cavi di segnale separati tra il sensore e il convertitore. Le configurazioni integrali sono adatte quando l"ambiente di installazione consente l"accesso locale.

Tuttavia, l"ambiente circostante deve soddisfare i requisiti dei componenti elettronici. Temperature elevate, forti vibrazioni e accesso difficile possono influenzare le decisioni di installazione. I tecnici dovrebbero verificare la protezione dell"involucro e i limiti della temperatura ambiente. Dovrebbero anche considerare se gli operatori possono leggere il display in modo sicuro.

Struttura del misuratore di portata con display remoto

Un flussometro remoto separa il sensore dal suo convertitore o display. Un cavo di collegamento trasferisce i segnali tra questi componenti. Questa disposizione consente al sensore di rimanere vicino alla tubazione. Il display può essere installato in una posizione più accessibile.

La progettazione remota è utile quando le condutture operano in ambienti difficili. Ad esempio, il sensore può essere installato in un"area umida o limitata. Gli operatori possono posizionare il display in una sala di controllo protetta. Ciò rende il monitoraggio di routine più conveniente.

La lunghezza del cavo e la compatibilità del segnale richiedono attenzione. Una lunghezza eccessiva del cavo può influire sulla qualità del segnale in alcuni progetti. Il percorso dei cavi dovrebbe inoltre evitare forti interferenze elettriche. Gli utenti devono seguire i requisiti di cablaggio e messa a terra del produttore.

Come scegliere tra design integrale e remoto

La corretta configurazione dipende dall"ambiente di installazione. I design integrali si adattano a luoghi accessibili con condizioni ambientali adeguate. I design remoti offrono maggiore flessibilità quando il punto di misura è difficile da raggiungere. Entrambi gli accordi possono supportare il monitoraggio dei processi industriali.

Prima di prendere una decisione, valuta questi fattori:

Il principio di misurazione dovrebbe rimanere la prima priorità di selezione. La configurazione del display viene dopo. Un display confortevole non può compensare un sensore o un campo di misura inadeguati.

In che modo le strutture dei misuratori di portata influiscono sulle prestazioni di misurazione?

La progettazione strutturale influenza direttamente la qualità della misurazione. I componenti interni determinano il modo in cui il movimento del fluido diventa un segnale misurabile. I materiali influenzano la compatibilità e la durata. La geometria dell"installazione influisce sulle condizioni del flusso. Comprendere questi fattori aiuta gli ingegneri a valutare le apparecchiature oltre il loro aspetto esteriore.

Componenti interni e precisione di misurazione

La progettazione dei componenti interni influisce sulla precisione e sulla ripetibilità. Nei misuratori a turbina, il bilanciamento del rotore e la qualità dei cuscinetti influenzano la stabilità rotazionale. Il posizionamento del sensore influisce sul rilevamento degli impulsi. Un rotore mal progettato può creare vibrazioni o segnali incoerenti.

I contatori a spostamento positivo dipendono dalla geometria della camera di misura. I giochi interni influenzano il modo in cui il fluido si muove attraverso la camera. Gli elementi di spostamento devono funzionare in modo coerente. Un"usura eccessiva o condizioni del fluido inadeguate possono influire sulle prestazioni di misurazione.

I misuratori elettromagnetici dipendono da campi magnetici stabili e segnali degli elettrodi. Le condizioni dell"elettrodo e l"integrità del rivestimento sono importanti. I misuratori a ultrasuoni dipendono da una trasmissione acustica affidabile. Anche il posizionamento del trasduttore e l"elaborazione del segnale sono importanti.

L"elaborazione del segnale collega la struttura di rilevamento alla lettura finale. Converte i segnali grezzi in informazioni di flusso utilizzabili. Errori di configurazione possono influenzare i valori visualizzati. Pertanto, gli acquirenti dovrebbero valutare insieme la costruzione del sensore e l"elettronica.

Materiali strutturali e compatibilità dei fluidi

La selezione del materiale determina se un flussometro è adatto al mezzo misurato. Diverse applicazioni espongono le apparecchiature a diverse condizioni chimiche e meccaniche. L"acciaio inossidabile è comune nei corpi dei contatori industriali. L"alluminio è utilizzato in alcuni modelli leggeri. Il bronzo e le leghe specializzate servono applicazioni selezionate.

I componenti bagnati necessitano di particolare attenzione. Questi includono tubi di misura, elettrodi, rivestimenti, guarnizioni ed elementi di spostamento interno. Un materiale del corpo idoneo non garantisce la completa compatibilità chimica. È necessario considerare ogni componente a contatto con il fluido.

Ad esempio, un contatore volumetrico in alluminio può essere adatto a determinate applicazioni di carburante. Tuttavia, i prodotti chimici aggressivi potrebbero richiedere un"altra costruzione. I misuratori elettromagnetici possono utilizzare rivestimenti in PTFE o PFA per servizi corrosivi idonei. La selezione finale deve seguire i dati di compatibilità chimica.

I valori di pressione e temperatura sono ugualmente importanti. I materiali possono rispondere in modo diverso al variare delle condizioni. Le guarnizioni potrebbero ammorbidirsi, indurirsi o perdere le prestazioni di tenuta. Gli ingegneri dovrebbero verificare tutti i materiali bagnati rispetto alle specifiche del processo effettivo.

Perdita di pressione, resistenza al flusso e manutenzione

Le strutture interne possono creare diversi livelli di resistenza al flusso. I contatori a turbina introducono un rotore nel passaggio del flusso. I misuratori a spostamento positivo utilizzano camere di misura interne. Queste strutture possono creare perdite di pressione a seconda della loro progettazione e delle condizioni operative.

I contatori elettromagnetici hanno generalmente un passaggio di misura non ostruito. Ciò può ridurre la resistenza al flusso aggiuntiva. Tuttavia, i depositi nel rivestimento e la disposizione inadeguata dei tubi possono comunque influire sulle prestazioni. I misuratori di pressione differenziale creano intenzionalmente una restrizione per generare una differenza di pressione misurabile.

Anche i requisiti di manutenzione variano. I contatori a turbina necessitano di ispezione di rotori e cuscinetti. I misuratori a spostamento positivo richiedono attenzione ai componenti dello spostamento. I misuratori elettromagnetici necessitano di controlli degli elettrodi e del rivestimento. I misuratori a ultrasuoni richiedono un posizionamento adeguato del trasduttore e una verifica del segnale.

Suggerimento: chiedere ai produttori informazioni sulla perdita di pressione e requisiti di manutenzione. Questi dettagli aiutano a stimare i costi operativi a lungo termine.

Come identificare la giusta classificazione del misuratore di portata per la vostra applicazione?

La scelta di un flussometro richiede una chiara comprensione delle condizioni di processo. Gli acquirenti non dovrebbero scegliere l"attrezzatura basandosi solo sul prezzo o sull"aspetto. Il principio di misurazione, la struttura del sensore e il metodo di installazione devono funzionare insieme. Una valutazione strutturata riduce i problemi di compatibilità e migliora l"affidabilità della misurazione.

Selezionare il principio di misurazione in base al tipo di fluido

Inizia identificando il mezzo misurato. I liquidi conduttivi possono essere adatti ai misuratori di portata elettromagnetici. I liquidi puliti e a bassa viscosità possono essere adatti ai progetti di turbine. Alcune applicazioni di carburante e olio possono trarre vantaggio dalla tecnologia dello spostamento positivo. Le applicazioni con gas possono richiedere la massa termica o altri principi di misurazione idonei.

Anche le proprietà dei fluidi contano. Considera conduttività, viscosità, densità, temperatura e contaminazione. Le particelle in sospensione possono influenzare i componenti meccanici. La composizione del gas può influenzare le misurazioni della massa termica. I liquidi corrosivi richiedono materiali bagnati idonei.

L"output di misurazione richiesto è un"altra considerazione. Alcuni processi necessitano di un flusso volumetrico. Altri richiedono flusso di massa o volume totalizzato. Questi requisiti influenzano il principio di misura e l"elettronica.

Adatta la progettazione strutturale alle condizioni della tubazione

Le condizioni della tubazione determinano quale struttura di installazione è pratica. I tecnici dovrebbero confermare il diametro nominale e lo spazio di montaggio disponibile. Dovrebbero anche rivedere la pressione, la temperatura e la velocità del flusso. Le condotte di grandi dimensioni possono trarre vantaggio da progetti di inserimento adeguati. I progetti di retrofit possono prendere in considerazione apparecchiature a ultrasuoni clamp-on.

I contatori in linea offrono l"integrazione diretta della pipeline. Potrebbero richiedere il taglio e l"arresto della tubazione durante l"installazione. I progetti di inserimento possono ridurre alcuni requisiti di modifica. I design a morsetto evitano il contatto diretto con il fluido. Tuttavia, le loro prestazioni dipendono dal materiale del tubo e dalle condizioni acustiche.

Anche la posizione del display è importante. I progetti integrali forniscono letture locali. I design remoti consentono un posizionamento flessibile del display. La disposizione selezionata dovrebbe adattarsi all"accesso dell"operatore e alle condizioni ambientali.

Controlla le specifiche tecniche e i requisiti di output

Le specifiche tecniche forniscono il riferimento finale per la selezione. Gli acquirenti dovrebbero confrontare i seguenti parametri prima di confermare un modello:

• Mezzo di misura e principio di misura.

• Portate minime, normali e massime.

• Diametro della tubazione e tipo di connessione.

• Pressione e temperatura di esercizio.

• Requisiti di precisione e ripetibilità.

• Materiali bagnati e grado di protezione.

• Alimentazione e resa elettrica.

• Protocolli di comunicazione e compatibilità dei sistemi di controllo.

I requisiti di output meritano un"attenzione particolare. Le opzioni industriali comuni includono la comunicazione da 4–20 mA, a impulsi, a relè e RS485. La scelta corretta dipende dal sistema di controllo. Gli acquirenti dovrebbero inoltre verificare se lo strumento supporta la visualizzazione locale o il monitoraggio remoto.

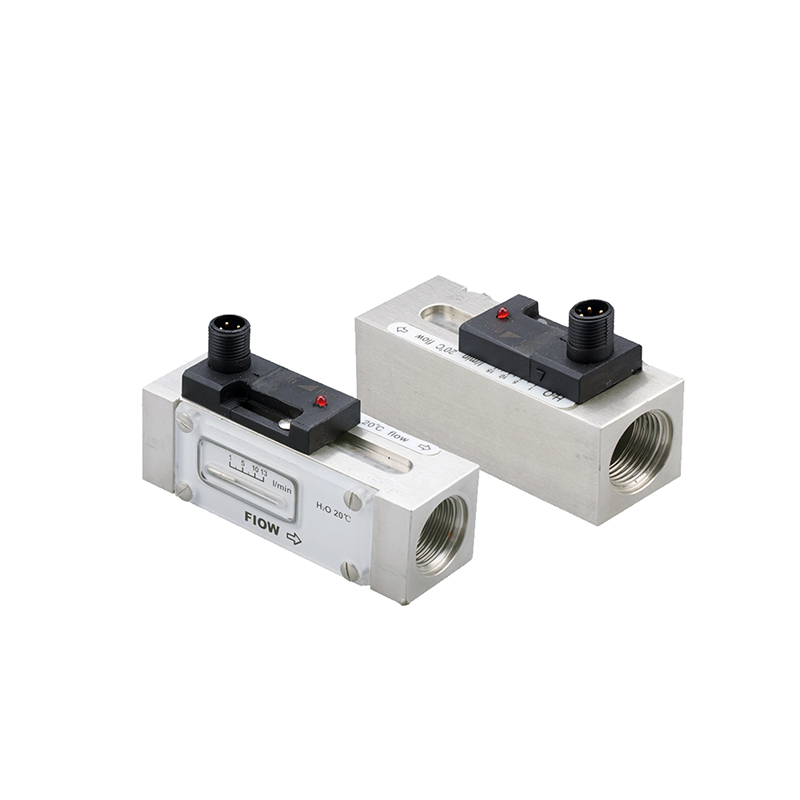

Per le applicazioni che richiedono il monitoraggio delle condizioni del flusso anziché la misurazione continua del flusso, possono essere rilevanti anche i flussostati. HIGHJOIN offre diversi prodotti per il monitoraggio del flusso. Il flussostato termico HFM500 supporta configurazioni PNP, NPN e uscite relè. È progettato per applicazioni di rilevamento e commutazione del flusso. Non deve essere confuso con un flussometro continuo.

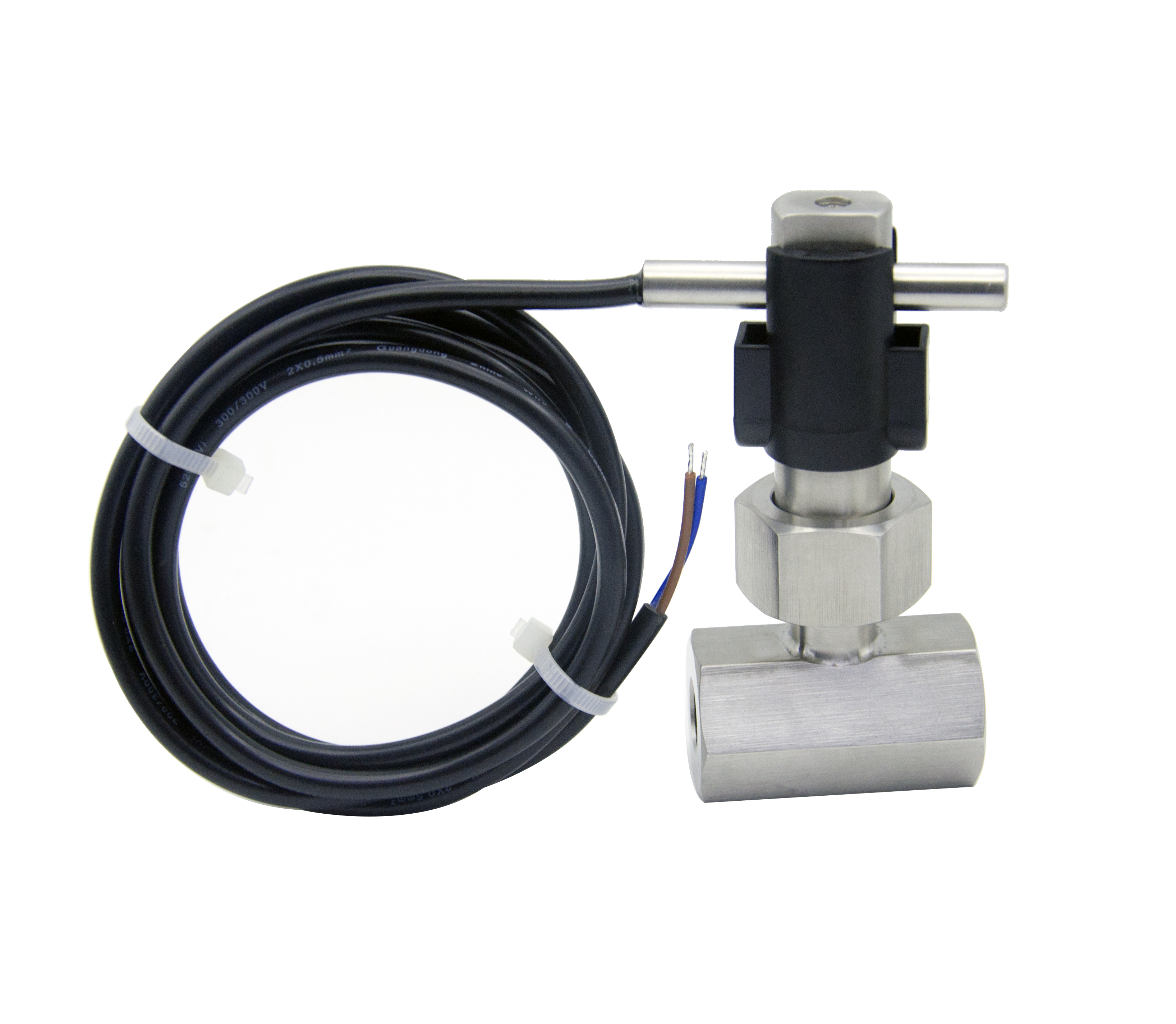

Il flussostato a paletta in acciaio inossidabile FS50 offre un'altra opzione per il monitoraggio del flusso d'acqua. La sua struttura a paletta rileva le condizioni di flusso all'interno della tubazione. Può supportare la protezione delle apparecchiature e le funzioni di controllo relative al flusso. Tuttavia, non sostituisce un flussometro quando è richiesta la misurazione continua della portata.

Gli acquirenti possono esplorare la gamma di prodotti per il flussometro e il monitoraggio del flusso HIGHJOIN per esaminare le categorie di apparecchiature disponibili. Confrontare le funzioni di misurazione prima dell"acquisto aiuta a evitare di selezionare un interruttore per un"applicazione di misurazione.

Suggerimento: un flussometro misura la portata o il volume. Un flussostato rileva se il flusso raggiunge una condizione operativa definita. Le loro funzioni sono diverse.

Conclusione

I misuratori di portata utilizzano principi e progetti strutturali diversi. Le loro prestazioni dipendono dalle proprietà del fluido, dall'installazione e dalla compatibilità dei materiali. HIGHJOIN offre misuratori di portata e flussostati per il monitoraggio industriale. La sua gamma di prodotti supporta configurazioni flessibili, rilevamento affidabile e controllo di processo efficiente.

FAQ

D: Quali sono le principali classificazioni dei misuratori di portata?

R: I tipi più comuni di misuratori di portata includono misuratori di massa a turbina, elettromagnetici, a ultrasuoni, a vortice e termici.

D: Come funziona un misuratore di portata a turbina?

R: Un rotore gira mentre il fluido lo attraversa, generando segnali per la misurazione del flusso.

D: Qual è la differenza tra i misuratori di portata a turbina e quelli a spostamento positivo?

R: I misuratori a turbina misurano la velocità del rotore, mentre i misuratori a spostamento positivo catturano volumi di fluido fissi.

D: Cosa sono i misuratori di portata in linea e clamp-on?

R: I contatori in linea entrano nella tubazione, mentre i contatori a pinza vengono montati esternamente.

D: Come si sceglie il modello giusto del flussometro?

R: Considerare le proprietà del fluido, le dimensioni del tubo, la pressione, la temperatura, la precisione e le condizioni di installazione.
