Calcoli del dimensionamento del misuratore di portata e specifiche tecniche

Introduzione

La scelta del flussometro sbagliato può ridurre la precisione e aumentare i costi operativi. Il dimensionamento corretto è essenziale per misurazioni affidabili. Questa guida spiega i calcoli per il dimensionamento del flussometro, il diametro del tubo e le specifiche tecniche. Imparerai come selezionare un contatore adatto alla tua applicazione industriale.

Quali informazioni sono necessarie prima di dimensionare un flussometro?

Il corretto dimensionamento inizia con informazioni accurate sul processo. Un flussometro deve corrispondere al mezzo misurato e alle condizioni operative. Le informazioni mancanti possono portare a raccomandazioni inadeguate. Gli acquirenti dovrebbero preparare i dati di base della pipeline prima di contattare i produttori.

Tipo di fluido e caratteristiche operative

Le proprietà del fluido influenzano direttamente la scelta del misuratore di portata. Diversi strumenti misurano liquidi, gas e vapore in modo diverso. Alcune tecnologie richiedono anche caratteristiche specifiche del fluido. I misuratori di portata elettromagnetici, ad esempio, richiedono liquidi conduttivi. I misuratori a ultrasuoni dipendono dalla trasmissione del segnale acustico. I misuratori Vortex richiedono condizioni di flusso adeguate.

Anche la densità e la viscosità influiscono sulle prestazioni di misurazione. I liquidi ad alta viscosità possono creare condizioni di flusso diverse. I fluidi abrasivi possono causare usura in alcuni modelli. I mezzi corrosivi richiedono materiali bagnati compatibili. Anche i cambiamenti di temperatura possono influenzare le proprietà del fluido. Pertanto, gli acquirenti dovrebbero identificare il mezzo prima di selezionare uno strumento.

Fornire le seguenti informazioni quando si richiedono consigli:

• Nome del fluido e composizione chimica.

• Densità e viscosità.

• Conduttività elettrica, ove applicabile.

• Temperatura operativa normale.

• Caratteristiche corrosive o abrasive.

• Se il mezzo contiene solidi sospesi.

Suggerimento: fornire dati reali sul fluido anziché utilizzare descrizioni generali come quelle dell"acqua industriale.

Portate minime, normali e massime

Un flussometro deve coprire l"intero campo operativo. Gli acquirenti dovrebbero identificare le portate minima, normale e massima. Questi valori aiutano a determinare l"intervallo di misurazione richiesto. Aiutano inoltre i produttori a consigliare le dimensioni dei contatori adeguate.

Il flusso minimo è particolarmente importante. Alcuni strumenti non sono in grado di misurare in modo affidabile un flusso molto basso. Un misuratore sovradimensionato può funzionare al di sotto della sua portata effettiva. Ciò può ridurre la stabilità della misurazione. Un misuratore sottodimensionato potrebbe subire una velocità eccessiva o una perdita di pressione.

Il flusso operativo normale deve rimanere all"interno dell"intervallo di misurazione adeguato. Gli acquirenti dovrebbero anche prendere in considerazione modifiche occasionali al processo. Un profilo di flusso completo supporta una selezione più accurata.

Diametro del tubo e configurazione della tubazione

Il diametro del tubo è un input importante per il dimensionamento. Tuttavia, la dimensione nominale del tubo non corrisponde al diametro interno effettivo. Lo spessore della parete influisce sull"area di flusso disponibile. Gli ingegneri dovrebbero quindi utilizzare il diametro interno misurato.

Anche la configurazione della tubazione influenza l"installazione. Gomiti, valvole, riduttori e pompe possono disturbare il flusso. Questi componenti possono creare turbolenze o profili di velocità irregolari. Alcuni misuratori di portata richiedono sezioni di tubo diritte specifiche. Altri offrono diverse opzioni di installazione.

Gli acquirenti devono fornire il materiale del tubo e i dettagli della connessione. Dovrebbero inoltre identificare lo spazio di installazione disponibile. Queste informazioni aiutano i produttori a valutare la configurazione proposta.

Pressione e temperatura di esercizio

La pressione operativa e la temperatura influiscono sulla costruzione dello strumento. Il corpo del misuratore deve resistere alle condizioni di processo. Anche le guarnizioni e i componenti a contatto con il fluido devono rimanere compatibili. Gli acquirenti dovrebbero confermare i valori operativi normali e massimi.

La valutazione della pressione e la caduta di pressione sono specifiche diverse. La valutazione della pressione descrive la pressione che lo strumento può sopportare. La caduta di pressione descrive la pressione persa quando il fluido lo attraversa. Entrambi i valori contano durante la progettazione del sistema.

Si tenga presente che i riferimenti dei manometri forniti riguardano la misurazione della pressione. Non stabiliscono le specifiche del flussometro. Per la selezione del flussometro, utilizzare la scheda tecnica del prodotto e i requisiti di processo effettivi.

Come si calcola la dimensione corretta del flussometro?

I calcoli del dimensionamento del flussometro aiutano a determinare un diametro di misurazione adatto. Collegano la portata, l"area del tubo e la velocità del fluido. Questi valori forniscono un punto di partenza per la selezione dello strumento. Tuttavia, il diametro calcolato non corrisponde sempre alla dimensione finale del metro. Gli ingegneri devono anche considerare la tecnologia del misuratore e le raccomandazioni del produttore. I seguenti metodi aiutano gli acquirenti a comprendere il processo di dimensionamento.

Calcolare la portata utilizzando la velocità del flusso e l"area del tubo

La portata volumetrica descrive il volume del fluido che passa attraverso una tubazione. Dipende dalla sezione trasversale del tubo e dalla velocità media. La formula base per il dimensionamento del misuratore di portata è:

Q = A × v

Dove:

• Q = Portata volumetrica (m³/s).

• A = Area della sezione trasversale del tubo (m²).

• v = Velocità media del fluido (m/s).

Per una tubazione circolare, calcola prima la sua area interna:

A = π × D² ÷ 4

Qui, D rappresenta il diametro interno effettivo del tubo. La combinazione di entrambe le formule fornisce la relazione tra la portata e le dimensioni del tubo. Gli ingegneri possono utilizzare questo calcolo per il dimensionamento preliminare.

Consideriamo una conduttura idrica che trasporta 10 m³/h. La sua velocità media presunta è di 2 m/s. Innanzitutto, converti la portata in metri cubi al secondo:

Q = 10 ÷ 3.600 = 0,00278 m³/s

Successivamente, calcola il diametro interno richiesto:

D = √(4 × Q ÷ π × v)

Il calcolo corretto pone π e v insieme al denominatore:

D = √(4 × 0,00278 ÷ (π × 2))

Il diametro risultante è di circa 0,042 mo 42 mm. Questo valore rappresenta il diametro interno calcolato. Non determina automaticamente la dimensione finale della connessione del contatore.

Gli ingegneri devono confrontare questo risultato con le dimensioni dei tubi disponibili. Dovrebbero anche controllare l"intervallo di misurazione del misuratore selezionato. Le raccomandazioni sul dimensionamento del produttore rimangono essenziali.

Calcolare il diametro del tubo dalla portata richiesta

I calcoli del diametro del tubo aiutano a determinare l"area della sezione trasversale necessaria per una portata target. La formula riorganizzata è:

D = √(4 × Q ÷ (π × v))

Una velocità target più elevata produce un diametro calcolato più piccolo. Una velocità target inferiore produce un diametro maggiore. Tuttavia, nessuno dei due estremi è automaticamente adatto.

Una velocità eccessiva può aumentare la perdita di pressione e l"usura meccanica. Una velocità molto bassa può influenzare alcune tecnologie di misurazione. Gli ingegneri dovrebbero quindi utilizzare un intervallo di velocità appropriato per l"applicazione.

Utilizzare sempre il diametro interno effettivo. La sola dimensione nominale del tubo può produrre calcoli errati. Il materiale del tubo e lo spessore della parete possono modificare l"area di flusso disponibile.

Dopo aver calcolato il diametro, confrontarlo con le dimensioni standard del tubo. Quindi confermare la misura del metro proposta. Alcune applicazioni richiedono un metro più piccolo o più grande della tubazione. Potrebbero essere necessari riduttori e raccordi ad espansione. Vanno valutati anche i loro effetti installativi.

Determinare l"intervallo di misurazione del flussometro richiesto

L"intervallo di misurazione determina quali condizioni di flusso un misuratore può misurare in modo affidabile. Gli acquirenti devono fornire le portate minima, normale e massima. Questi valori aiutano i produttori a valutare il range operativo richiesto.

Il rapporto di turndown descrive la relazione tra il flusso massimo e minimo misurabile. Un rapporto più ampio può consentire una maggiore variazione del processo. Tuttavia, il suo valore effettivo dipende dalla tecnologia del contatore e dalle condizioni operative.

Un misuratore sovradimensionato potrebbe avere problemi durante il funzionamento a basso flusso. Le sue letture potrebbero diventare instabili o meno utili. Uno strumento sottodimensionato potrebbe superare il range operativo consigliato. Ciò può aumentare la perdita di pressione o danneggiare componenti sensibili.

Ad esempio, un sistema idrico può funzionare a portate variabili. La sua domanda normale può differire significativamente dalla domanda di picco. Il contatore selezionato deve soddisfare entrambe le condizioni. Gli acquirenti devono verificare il flusso minimo e il flusso massimo specificati dal produttore.

Suggerimento: non selezionare mai un contatore utilizzando solo il flusso massimo. Confermarne le prestazioni in condizioni operative normali e minime.

Valutare la velocità del flusso e il suo effetto sulle prestazioni del misuratore

La velocità del flusso descrive la velocità con cui il fluido si muove attraverso una tubazione. Influisce sulle prestazioni di molte tecnologie di misurazione del flusso. Diversi modelli di misuratori rispondono in modo diverso ai cambiamenti di velocità.

La bassa velocità può creare problemi di misurazione. Alcuni strumenti hanno requisiti operativi minimi. L"alta velocità può aumentare la turbolenza e la perdita di pressione. Le particelle abrasive possono anche accelerare l"usura interna.

I misuratori elettromagnetici misurano liquidi conduttivi attraverso l"induzione elettromagnetica. La loro scelta dipende dalle condizioni adatte di velocità e conduttività. I contatori a turbina dipendono dal movimento del rotore. La loro risposta è influenzata dalle proprietà del fluido e dal campo operativo. I misuratori di vortici rilevano i vortici generati attorno a un corpo interno.

Gli ingegneri dovrebbero confrontare la velocità con le raccomandazioni del produttore. Dovrebbero anche considerare la viscosità e le particelle sospese. Questi fattori aiutano a determinare se il contatore selezionato è adatto al processo.

Stimare la caduta di pressione attraverso il flussometro

La caduta di pressione descrive la riduzione della pressione attraverso un contatore installato. Deriva dalla resistenza al flusso e dalla geometria interna. Diverse tecnologie di misuratori producono diverse perdite di carico.

I contatori contenenti restrizioni interne possono creare una maggiore caduta di pressione. Altri progetti offrono percorsi di flusso relativamente senza ostacoli. Tuttavia, le prestazioni effettive dipendono dalle dimensioni del misuratore e dalle condizioni operative.

Un misuratore di pressione differenziale utilizza una differenza di pressione per calcolare il flusso. Il suo elemento primario crea intenzionalmente un differenziale di pressione. Altre tecnologie possono introdurre perdite di pressione a causa della loro costruzione interna.

Gli acquirenti dovrebbero richiedere i dati sulla caduta di pressione ai produttori. Dovrebbero confermare la perdita attesa a flusso normale. Anche le condizioni di flusso massimo richiedono una valutazione. La pressione di processo disponibile deve supportare il sistema completo.

Un manometro può aiutare a monitorare la pressione della tubazione. Tuttavia, non calcola direttamente la portata. Misurazioni separate della pressione possono aiutare gli ingegneri a valutare le prestazioni del sistema.

Considera il numero di Reynolds e le condizioni di flusso

Il numero di Reynolds aiuta a descrivere il comportamento del flusso di un fluido. Confronta le forze inerziali con le forze viscose. Gli ingegneri lo usano per valutare se il flusso è laminare o turbolento.

La formula base è:

Re = (ρ × v × D) ÷ μ

Dove:

• Re = numero di Reynolds.

• ρ = Densità del fluido (kg/m³).

• v = Velocità media del flusso (m/s).

• D = Diametro interno del tubo (m).

• μ = Viscosità dinamica (Pa·s).

Il flusso laminare generalmente comporta un movimento del fluido più fluido. Il flusso turbolento comporta miscelazioni e fluttuazioni più forti. Tra questi stati possono verificarsi condizioni transitorie.

Il numero di Reynolds è importante per diverse tecnologie di misurazione. I calcoli della pressione differenziale spesso dipendono dalle condizioni del flusso. Altri contatori hanno principi di funzionamento diversi. Pertanto, il numero di Reynolds dovrebbe supportare la selezione della tecnologia piuttosto che fungere da regola di dimensionamento universale.

Per i gas e le variazioni delle condizioni di processo, la densità può variare. Gli ingegneri dovrebbero utilizzare la pressione e la temperatura di esercizio. Questi input migliorano l"affidabilità dei calcoli.

Suggerimento: il numero di Reynolds da solo non può determinare la dimensione corretta del flussometro. Combinatelo sempre con i requisiti di dimensionamento specifici della tecnologia.

Quali specifiche tecniche contano nella scelta di un flussometro?

Dopo aver completato i calcoli preliminari, gli acquirenti devono rivedere le specifiche tecniche. Queste specifiche determinano se uno strumento è adatto all"applicazione. Aiutano anche a confrontare prodotti di diversi produttori.

Intervallo di misurazione, precisione e ripetibilità

L"intervallo di misurazione definisce i valori di flusso supportati dallo strumento. L"accuratezza descrive quanto le letture corrispondono ai valori effettivi. La ripetibilità descrive la coerenza in condizioni ripetute.

Queste specifiche sono correlate ma diverse. Un misuratore può produrre letture coerenti pur mostrando un errore sistematico. Gli acquirenti dovrebbero quindi valutare sia l"accuratezza che la ripetibilità.

Anche il rapporto di turndown merita attenzione. Indica il campo di misura disponibile relativo al flusso minimo. Un rapporto adeguato aiuta a soddisfare la mutevole domanda di processo.

Valutazione della pressione e intervallo di temperatura

Il corpo del misuratore deve resistere alla pressione operativa. Anche le sue guarnizioni e i componenti interni devono tollerare la temperatura del processo. Gli acquirenti dovrebbero verificare le condizioni operative normali e massime.

La valutazione della pressione descrive la capacità di sopportare la pressione dello strumento. I limiti di temperatura definiscono l"ambiente operativo approvato. Questi valori devono corrispondere ai requisiti del processo.

Ad esempio, il misuratore di portata elettromagnetico HFM100 di HJ Sensor elenca diversi gradi di pressione in base al diametro nominale. L"intervallo di temperatura del sensore pubblicato dipende anche dalla configurazione. Gli acquirenti devono verificare i limiti esatti del modello selezionato prima di ordinare.

Materiali bagnati e compatibilità dei fluidi

I materiali bagnati entrano in contatto direttamente con il mezzo misurato. La loro compatibilità influisce sulla durata e sull"affidabilità della misurazione. L"acciaio inossidabile è comune nella misurazione del flusso industriale. Altri materiali possono adattarsi a condizioni chimiche specifiche.

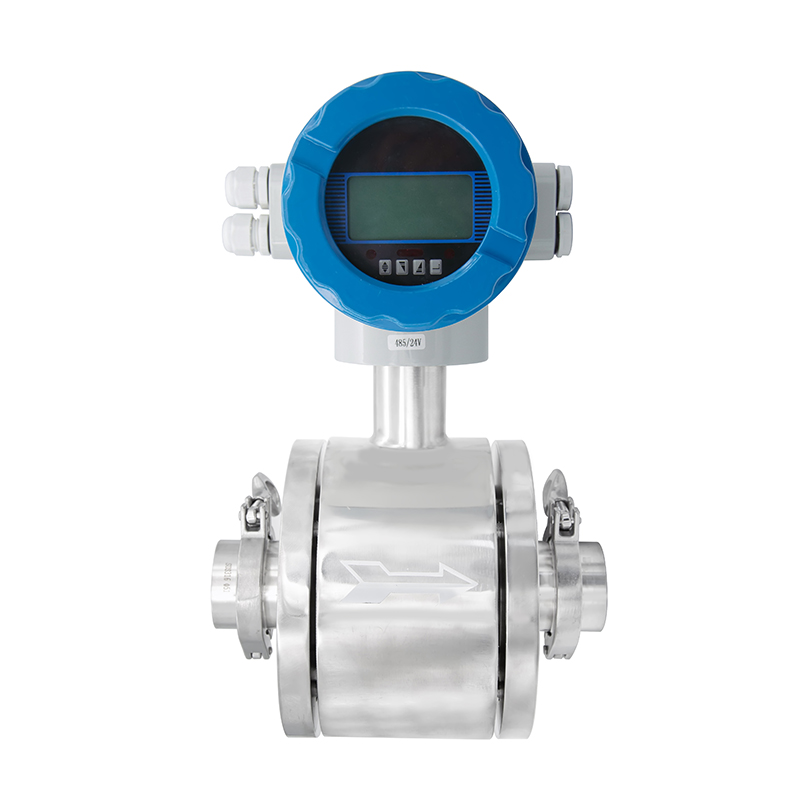

Ad esempio, il misuratore di portata elettromagnetico sanitario HFM100 utilizza un corpo SS316. Le informazioni sul prodotto elencano gli elettrodi 316L. I materiali opzionali per gli elettrodi includono Hastelloy e titanio. Le opzioni di rivestimento includono PTFE e PFA. Queste configurazioni supportano diversi requisiti di compatibilità dei fluidi.

Gli acquirenti dovrebbero valutare l"intero gruppo bagnato. Il materiale del corpo da solo non è sufficiente. Elettrodi, rivestimenti, guarnizioni e connessioni sono importanti. I mezzi corrosivi o abrasivi richiedono ulteriore attenzione.

Segnali di uscita e opzioni di comunicazione

I segnali di uscita determinano il modo in cui il misuratore comunica le misurazioni. Le opzioni industriali comuni includono uscite da 4–20 mA e a impulsi. Alcuni strumenti supportano anche la comunicazione RS485 o HART.

Queste interfacce collegano i misuratori di portata ai sistemi di controllo. Possono supportare PLC e piattaforme di monitoraggio. Gli acquirenti devono verificare la compatibilità del segnale prima di ordinare.

Le informazioni sul prodotto HFM100 di HJ Sensor elencano le uscite 4–20 mA, a impulsi, RS485 e HART opzionali. Queste opzioni dipendono dalla configurazione selezionata. Gli acquirenti devono confermare l"interfaccia richiesta nel loro preventivo.

In che modo i diversi tipi di misuratori di portata influiscono sui calcoli del dimensionamento?

Diversi misuratori di portata utilizzano principi di misurazione diversi. I loro requisiti di dimensionamento non sono quindi identici. Gli acquirenti dovrebbero comprendere queste differenze prima di selezionare l"attrezzatura.

Misuratore di portata elettromagnetico

Un misuratore di portata elettromagnetico misura liquidi conduttivi. Funziona secondo la legge di Faraday sull"induzione elettromagnetica. Il movimento del fluido attraverso un campo magnetico genera un segnale elettrico. Lo strumento converte questo segnale in una misura di flusso.

Il suo dimensionamento dipende dal diametro del tubo, dalla velocità del flusso e dalla conduttività del liquido. La tubazione dovrebbe rimanere piena durante la misurazione. Bolle d"aria eccessive o condizioni del fluido inadeguate possono influire sulle prestazioni.

Il misuratore di portata d'acqua elettromagnetico con display digitale HFM100 di HJ Sensor è un esempio di prodotto. Le informazioni pubblicate elencano un requisito di conduttività superiore a 5 μS/cm. Offre anche diversi materiali di rivestimento ed elettrodi. Queste opzioni aiutano ad accogliere diversi liquidi conduttivi.

Misuratore di portata ad ultrasuoni

I misuratori di portata ad ultrasuoni utilizzano le onde sonore per misurare il movimento dei fluidi. I modelli del tempo di transito confrontano i tempi di percorrenza del segnale a monte e a valle. I modelli Doppler utilizzano cambiamenti di frequenza dovuti a particelle o bolle sospese.

Il loro dimensionamento dipende dalle dimensioni del tubo e dalle condizioni del fluido. Anche il materiale del tubo influenza la trasmissione del segnale. La posizione di installazione e l"accoppiamento acustico richiedono attenzione.

Alcuni misuratori a ultrasuoni vengono installati esternamente. Possono misurare il flusso senza tagliare la tubazione. Questa funzionalità può ridurre il lavoro di installazione. Tuttavia, le condizioni dei tubi e le caratteristiche del fluido rimangono importanti. Gli acquirenti devono confermare la compatibilità prima di selezionare questa tecnologia.

Misuratori di portata a vortice e a turbina

I misuratori di portata a vortice rilevano i vortici creati dietro un"ostruzione interna. La frequenza del vortice è correlata alla velocità del fluido. Possono misurare liquidi, gas e vapore adatti.

Il loro dimensionamento dipende dalla velocità del flusso e dalle condizioni operative. Un flusso molto basso può produrre segnali deboli. Un flusso elevato potrebbe superare l"intervallo operativo consigliato. Anche la perdita di pressione richiede una valutazione.

I misuratori di portata a turbina utilizzano un rotore interno rotante. Il movimento del fluido fa girare il rotore. La sua rotazione produce un segnale relativo alla portata. Questi misuratori possono fornire prestazioni di misurazione utili in condizioni adeguate.

Tuttavia, la viscosità e la pulizia del fluido sono importanti. Le particelle possono influenzare il movimento del rotore. Gli acquirenti devono confermare i requisiti di flusso minimo e le esigenze di manutenzione.

Misuratori di portata a pressione differenziale

I misuratori di portata a pressione differenziale calcolano il flusso da una differenza di pressione. Gli elementi primari comuni includono piastre con orifizio e tubi Venturi. Il fluido passa attraverso una restrizione. Ciò crea una differenza di pressione misurabile.

Per molte soluzioni standard di pressione differenziale, la portata è correlata alla radice quadrata della pressione differenziale. Anche la densità e altre proprietà del fluido influenzano il calcolo.

Questi strumenti richiedono intervalli di misurazione della pressione adeguati. I loro elementi primari creano anche perdite di pressione. Gli acquirenti dovrebbero valutare sia la perdita di pressione permanente che la pressione disponibile del sistema.

Suggerimento: selezionare la tecnologia di misurazione prima di finalizzare il diametro del misuratore. Tecnologie diverse hanno requisiti operativi diversi.

In che modo le condizioni di installazione influenzano il dimensionamento del misuratore di portata?

Calcoli corretti non garantiscono misurazioni accurate. Anche le condizioni di installazione influiscono sulle prestazioni. Gli ingegneri devono valutare il layout della pipeline e i fattori ambientali.

Lunghezza del tubo dritto e profilo di flusso

Gomiti e valvole possono disturbare il movimento dei fluidi. Potrebbero creare turbolenze o una distribuzione non uniforme della velocità. Queste condizioni possono influenzare la precisione della misurazione.

Alcuni misuratori di portata richiedono tratti di tubo diritti a monte e a valle. Le lunghezze richieste dipendono dal design del contatore. Le istruzioni di installazione dovrebbero determinare i requisiti effettivi.

Anche i riduttori e le pompe influiscono sui profili di flusso. I condizionatori di flusso possono aiutare in alcune installazioni. Tuttavia, non possono sostituire una corretta pianificazione dell’installazione.

Gli acquirenti dovrebbero fornire i disegni delle tubazioni quando possibile. Questi disegni aiutano i produttori a valutare le restrizioni di installazione.

Orientamento della pipeline e condizioni del tubo intero

L"orientamento della pipeline influisce su diverse tecnologie di misurazione. I misuratori di portata elettromagnetici richiedono generalmente un tubo pieno. Le sacche d"aria possono interrompere una misurazione affidabile.

Le installazioni orizzontali dovrebbero evitare luoghi in cui si accumula aria. Le installazioni verticali devono mantenere una direzione del flusso adeguata. La disposizione esatta dipende dallo strumento.

Anche le condizioni del drenaggio e del tubo vuoto sono importanti. Alcuni sistemi richiedono il rilevamento del tubo vuoto. Altri necessitano di posizioni di installazione adeguate per prevenire l"accumulo di sedimenti.

Per le applicazioni sanitarie, il drenaggio e la pulizia sono importanti. di HJ Sensor Il misuratore di portata elettromagnetico per birra a tre morsetti HFM100 SS316L fornisce una configurazione di connessione sanitaria. Le informazioni sul prodotto identificano le applicazioni per birrifici e bevande.

Vibrazioni, temperatura e condizioni ambientali

Le vibrazioni esterne possono influire sulla stabilità dello strumento. I cambiamenti di temperatura possono influenzare l"elettronica e i materiali. L"umidità può anche intaccare gli armadi elettrici non idonei.

Gli acquirenti dovrebbero valutare l"ambiente di installazione. Le attrezzature esterne potrebbero richiedere una protezione adeguata. I processi ad alta temperatura richiedono una costruzione di sensori compatibile.

L"interferenza elettrica è un"altra considerazione. I cavi di segnale devono seguire le istruzioni di installazione del produttore. Una corretta messa a terra può essere importante per i misuratori elettromagnetici.

Questi fattori dovrebbero apparire nella scheda dei requisiti tecnici. Aiutano i produttori a consigliare configurazioni adeguate.

In che modo gli acquirenti possono verificare le specifiche del flussometro prima di ordinare?

Un misuratore di portata adeguato deve soddisfare sia i requisiti di misurazione che quelli di installazione. Gli acquirenti dovrebbero confrontare le specifiche tecniche complete. Non dovrebbero selezionare i prodotti basandosi solo sul diametro.

Preparare una scheda completa dei requisiti tecnici

Preparare le informazioni sul processo prima di richiedere preventivi. Ciò aiuta i produttori a valutare l"applicazione effettiva. Riduce inoltre le modifiche non necessarie alle specifiche.

Un foglio dei requisiti utile dovrebbe includere:

Queste informazioni forniscono ai fornitori un quadro tecnico più chiaro. Possono consigliare tecnologie e configurazioni di misuratori adeguate.

Confronta le schede tecniche del produttore e i consigli sulle taglie

Le schede tecniche del produttore forniscono informazioni essenziali sulla selezione. Gli acquirenti dovrebbero confrontare l"intervallo di misurazione e la precisione. Dovrebbero anche rivedere i valori nominali di pressione e i limiti di temperatura.

Le dimensioni della connessione devono corrispondere alla tubazione. I materiali bagnati devono essere adatti al fluido. I segnali di uscita devono corrispondere alle apparecchiature di controllo esistenti.

Ad esempio, HJ Sensor elenca diverse tecnologie di misurazione del flusso. La sua gamma di prodotti per misuratori di portata comprende configurazioni elettromagnetiche, a vortice, a turbina e di altro tipo. Gli acquirenti possono confrontare le categorie di prodotti disponibili prima di richiedere consigli.

I modelli elettromagnetici HFM100 forniscono utili esempi di configurazione. La versione sanitaria utilizza una struttura bagnata SS316L. Il flussometro digitale dell"acqua elenca un grado di precisione di 0,5. Si tratta di specifiche di prodotto pubblicate, non di requisiti industriali universali. Confermare la configurazione esatta prima di ordinare.

Errori comuni nel dimensionamento del misuratore di portata

Diversi errori comuni possono influenzare la selezione. Gli acquirenti a volte scelgono i contatori utilizzando solo la dimensione nominale del tubo. Altri ignorano il flusso operativo minimo. Entrambi gli approcci possono produrre risultati inadeguati.

Un altro errore riguarda la confusione tra accuratezza e ripetibilità. Queste specifiche descrivono diverse caratteristiche prestazionali. Gli acquirenti dovrebbero anche evitare di trascurare la viscosità e la conduttività.

La caduta di pressione è un"altra considerazione importante. Un misuratore può soddisfare i requisiti di misurazione ma creare un"eccessiva resistenza del sistema. Anche le restrizioni di installazione possono influire sulle prestazioni.

Prima di effettuare un ordine, verificare quanto segue:

• Confermare il diametro interno effettivo del tubo.

• Verificare l"intero range di portata operativa.

• Verificare la compatibilità dei fluidi e i principi di misurazione.

• Confronta i valori di pressione e i limiti di temperatura.

• Confermare la compatibilità del segnale di uscita.

• Esaminare i requisiti di installazione e dei tubi diritti.

• Richiedi consigli sulle taglie del produttore.

Suggerimento: chiedere ai fornitori di confermare per iscritto la dimensione del metro proposta. Conserva la base delle taglie accanto al preventivo finale.

Conclusione

Il dimensionamento accurato del misuratore di portata migliora l'affidabilità della misurazione e l'efficienza del sistema. Una selezione corretta richiede la valutazione della portata, del diametro del tubo, delle proprietà del fluido e delle condizioni operative. HJ Sensor offre misuratori di portata elettromagnetici con materiali flessibili e opzioni di uscita, che supportano misurazioni di portata industriali affidabili e requisiti applicativi personalizzati.

FAQ

D: Come si calcola la dimensione del flussometro?

R: Utilizzare la portata, il diametro del tubo e la velocità per calcolare il dimensionamento adeguato.

D: Perché è importante il dimensionamento del flussometro?

R: Il corretto dimensionamento migliora la precisione e riduce la perdita di pressione.

D: Cosa influenza la precisione del flussometro?

A: Proprietà del fluido, velocità, installazione e condizioni operative.

D: Come si sceglie un flussometro?

R: Confronta intervallo di misurazione, precisione, materiali e segnali di uscita.

D: Quale misuratore di portata è adatto ai liquidi conduttivi?

R: I misuratori di portata elettromagnetici sono adatti a liquidi conduttivi come l"acqua.
