HART vs Modbus RS485 per trasmettitori di temperatura

L"aggiornamento della strumentazione di processo richiede un"attenta operazione di bilanciamento. È necessario superare i vincoli dell"infrastruttura legacy soddisfacendo al tempo stesso la crescente domanda di dati digitali più ricchi. Le strutture spesso faticano a modernizzare i sistemi che invecchiano. Vogliono evitare di innescare massicce spese in conto capitale. La scelta del giusto protocollo di comunicazione risolve questo problema critico. I due protocolli dominanti per i dispositivi di campo industriali sono HART (Highway Addressable Remote Transducer) e Modbus RTU su RS485.

Selezionare il protocollo vincente non è solo una questione di velocità dei dati. Determina fortemente la topologia del cablaggio fisico. Definisce le spese iniziali di integrazione. Stabilisce la vostra strategia di manutenzione a lungo termine. Ti trovi di fronte a una scelta difficile tra affidabilità analogica e densità digitale. La valutazione di HART e Modbus RS485 per i trasmettitori di temperatura richiede una conoscenza approfondita del layout fisico della vostra struttura.

Questa guida completa analizza i principali criteri tecnici e finanziari. Esploriamo i requisiti di sistema e gli ostacoli all"integrazione. Alla fine, potrai specificare con sicurezza il giusto standard di comunicazione per il tuo prossimo aggiornamento dello strumento.

Punti chiave

• L'infrastruttura governa la decisione: HART consente alle strutture di sovrapporre la diagnostica digitale al cablaggio analogico esistente da 4-20 mA, risparmiando ingenti costi di ricablaggio nei progetti dismessi.

• La topologia impone la scalabilità: Modbus RS485 consente reti multidrop collegate in catena, riducendo drasticamente la lunghezza dei cavi per il monitoraggio della temperatura multipunto (ad esempio, parchi serbatoi, silos).

• Velocità e affidabilità: Modbus offre polling dei dati quasi in tempo reale, mentre HART è limitato a 1-2 aggiornamenti digitali al secondo.

• Realtà di integrazione: Modbus richiede un'attenzione particolare alle realtà del livello fisico (resistori di terminazione, messa a terra), mentre HART richiede schede di ingresso analogiche DCS/PLC compatibili per sbloccare i dati digitali.

Linea di base architettonica: come questi protocolli gestiscono i dati di temperatura

Comprendere come questi protocolli trasmettono i dati costituisce la base per la tua scelta. Si avvicinano alla trasmissione del segnale in modi completamente diversi. Conoscere questi meccanismi aiuta a prevenire costosi errori di specifica.

L'approccio HART (ibrido analogico/digitale): il protocollo HART utilizza un metodo ibrido analogico e digitale altamente collaudato. Utilizza il Frequency Shift Keying (FSK) basato sullo standard Bell 202. Questa tecnica sovrappone un'onda sinusoidale digitale di basso livello su un circuito analogico standard da 4-20 mA. La caratteristica principale qui riguarda il mantenimento dell'affidabilità analogica punto a punto. Il segnale 4-20 mA rimane la variabile di controllo primaria. Nel frattempo, la sovrapposizione FSK fornisce dati variabili secondari. Ciò include la temperatura ambiente del sensore, i limiti di calibrazione e lo stato diagnostico critico. Il segnale digitale ha una media pari a zero, quindi non interrompe mai la lettura della corrente analogica.

L'approccio Modbus RS485 (puro digitale): al contrario, Modbus RS485 funziona come una rete digitale pura. Utilizza una rigorosa architettura seriale Master/Slave su un livello fisico differenziale. Questo approccio elimina completamente il segnale analogico. Un controller master invia richieste ai dispositivi slave in sequenza. Gli slave rispondono solo quando interrogati direttamente. Questo metodo trasmette variabili primarie, variabili secondarie e diagnostica come numeri interi digitali puri o registri a virgola mobile. La segnalazione differenziale utilizza differenze di tensione tra due fili per rappresentare dati binari. Ciò fornisce un'eccellente resistenza alle interferenze elettriche negli ambienti industriali difficili.

Valutazione del trasmettitore di temperatura HART: quando specificarlo

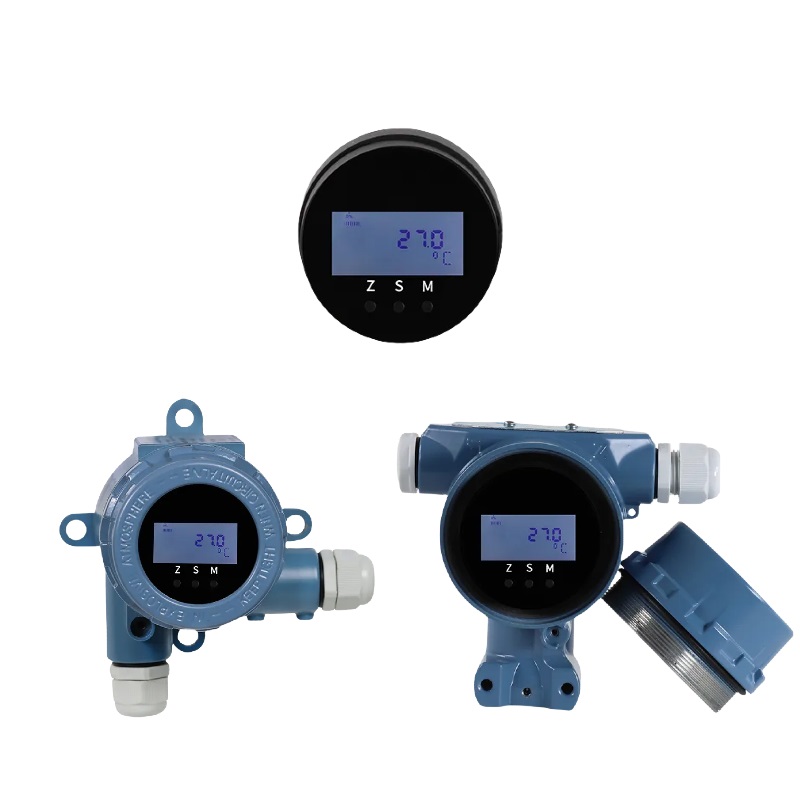

Quando dovresti scegliere un trasmettitore di temperatura HART ? Il principale driver aziendale è incentrato sulla massimizzazione del ritorno sugli investimenti per le infrastrutture esistenti. Ciò lo rende il campione indiscusso per le applicazioni dismesse e gli aggiornamenti degli impianti.

Vantaggi principali:

• Nessun ricablaggio: è possibile sfruttare in modo significativo il cablaggio a doppino intrecciato esistente. I dispositivi analogici preesistenti utilizzano già questi fili di rame. Eviti gli ingenti costi di manodopera necessari per l'installazione di un nuovo condotto.

• Analogico fail-safe: si verificano guasti hardware. Se il segnale digitale viene a mancare, non perdi il controllo. Il circuito di controllo primario da 4-20 mA rimane attivo. Rimane affidabile affinché il PLC o il DCS eseguano il processo in sicurezza.

• Messa in servizio standardizzata: questo standard è stato adottato universalmente dal settore decenni fa. I tecnici sul campo gestiscono facilmente la calibrazione e la risoluzione dei problemi. Usano comunicatori portatili standard come Emerson Trex. I requisiti di formazione rimangono estremamente bassi.

Limitazioni di implementazione:

1. Tassi di polling lenti: il protocollo si aggiorna digitalmente a un ritmo lento. Aspettatevi uno o due aggiornamenti digitali al secondo. Rimane del tutto inadatto per processi altamente dinamici che richiedono tempi di risposta di controllo inferiori al secondo.

2. Limiti multidrop: è possibile configurare fino a 15 o 63 dispositivi multidrop a seconda della revisione del protocollo. Tuttavia, così facendo si forza il segnale analogico a un valore fisso di 4 mA. Ciò annulla il suo vantaggio ibrido. Inoltre crea velocità di rete terribilmente lente perché il master deve interrogare ciascun dispositivo individualmente a basse velocità di trasmissione.

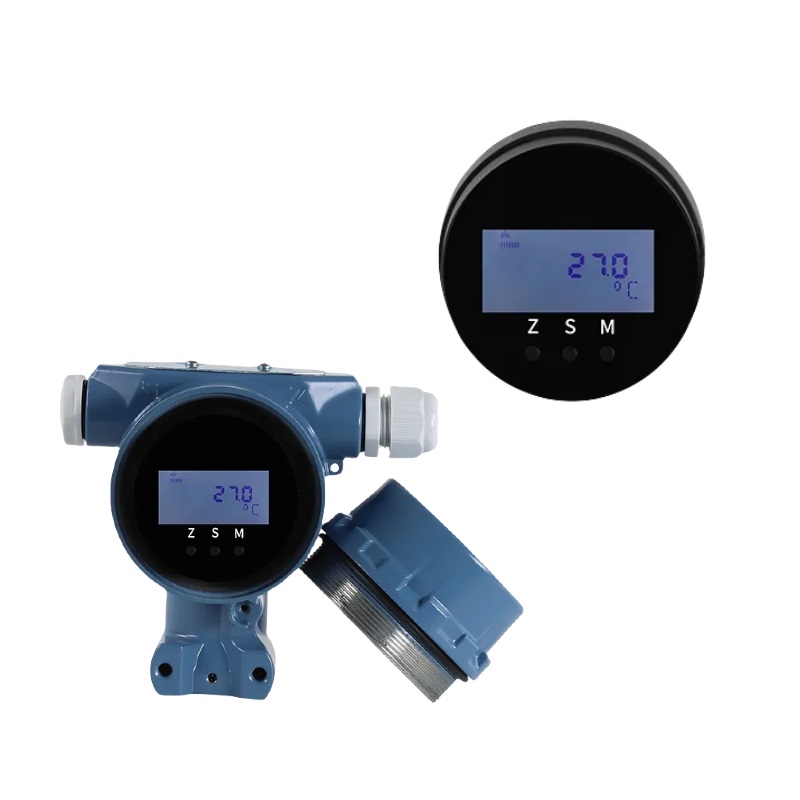

Valutazione del trasmettitore di temperatura Modbus RS485: quando specificarlo

Il tuo principale driver di business cambia radicalmente qui. Si specifica un trasmettitore di temperatura Modbus RS485 per implementazioni di sensori ad alta densità. Domina i progetti greenfield che richiedono l'acquisizione di dati ad alta velocità in vaste aree fisiche.

Vantaggi principali:

• Efficienza del cablaggio: utilizza una vera topologia daisy-chain. È possibile collegare fino a 32 trasmettitori su un singolo segmento di rete. Ciò riduce drasticamente i costi del cablaggio. Riduce al minimo il dimensionamento del condotto. Riduce inoltre drasticamente i costosi requisiti delle schede I/O sul controller principale.

• Velocità dei dati: il sistema supporta velocità di trasmissione significativamente più elevate. Le velocità variano tipicamente da 9600 a 115200 bps. Ciò consente un polling rapido e quasi in tempo reale di dozzine di punti di temperatura.

• Integrazione digitale diretta: i moderni SCADA, RTU e gateway edge acquisiscono facilmente i dati digitali. Evita completamente la necessità di schede di conversione analogico-digitale specializzate. Ciò semplifica la tua architettura di automazione.

Limitazioni di implementazione:

1. Sfumature di cablaggio: lo strato fisico richiede un'ingegneria di precisione. Richiede specifici cavi twistati schermati con impedenza caratteristica. È necessario installare resistori di terminazione da 120 ohm su entrambe le estremità del bus per evitare la riflessione del segnale.

2. Distribuzione dell'alimentazione: le implementazioni in genere richiedono configurazioni a 4 fili. Sono necessari due cavi dedicati per l'alimentazione dello strumento. Ne servono altri due per i segnali di comunicazione. Esistono moduli specializzati power-over-data a 2 fili, ma rimangono meno comuni e costano di più.

Matrice decisionale testa a testa: 4 criteri finanziari e di performance

La valutazione di questi protocolli richiede una ripartizione dettagliata dei costi di capitale e della complessità dell"integrazione. Dobbiamo analizzare le loro prestazioni nel corso del loro ciclo di vita operativo.

Costi di cablaggio e hardware

Il layout hardware iniziale presenta la più grande divergenza tra i due standard. HART comporta un costo elevato per nodo per le installazioni nuove di zecca. È necessario riportare i singoli cavi home-run per ogni singolo dispositivo al quadro elettrico. Sono inoltre necessari ingressi analogici dedicati e costosi sul pannello di controllo. Modbus RS485 presenta un costo per nodo notevolmente basso per le nuove installazioni. Utilizzi un"architettura a bus condiviso. Fai passare un cavo dal pannello al primo dispositivo, quindi passa a quello successivo. Richiede solo un singolo gateway digitale o una porta seriale sul controller.

Complessità di integrazione PLC/DCS

Le esigenze di integrazione influiscono notevolmente sulle ore di lavoro ingegneristico. L"integrazione HART richiede moduli I/O specifici per leggere i dati digitali sovrapposti. Questi moduli analogici specializzati hanno un prezzo elevato rispetto agli ingressi standard. Modbus RS485 evita questo sovrapprezzo hardware. La maggior parte dei moderni PLC e RTU supportano nativamente questo protocollo tramite una porta RS485 integrata. Tuttavia, i costi dell"hardware vengono scambiati con i tempi di progettazione del software. Gli ingegneri dell"automazione devono eseguire la mappatura manuale dei registri. Devono allineare gli indirizzi di memoria, le scale di bit e gli ordini di byte in virgola mobile.

Immunità al rumore e integrità del segnale

Il rumore elettrico affligge gli ambienti industriali. La base del trasmettitore di temperatura standard da 4-20 mA è intrinsecamente altamente immune a EMI e RFI. Il segnale basato sulla corrente ignora la maggior parte del rumore di tensione. Il segnale FSK digitale rimane robusto nelle configurazioni tipiche. Tuttavia, diventa suscettibile all'elevata capacità in caso di cavi molto lunghi. Modbus RS485 fornisce un'eccellente reiezione del rumore di modo comune grazie al suo approccio di segnalazione differenziale. Nonostante queste solide basi fisiche, richiedono una stretta aderenza alle pratiche di messa a terra. Un filo schermato con una messa a terra inadeguata funge da antenna, distruggendo la comunicazione digitale.

Manutenzione e risoluzione dei problemi

Le strategie di manutenzione a lungo termine differiscono in modo significativo. HART fornisce un eccellente isolamento dei guasti. I tecnici traggono vantaggio dall"architettura punto a punto. Un singolo nodo guasto o un cavo tagliato interessa solo un loop specifico. Il resto dell"impianto funziona normalmente. Modbus RS485 condivide il mezzo di comunicazione. Un singolo cortocircuito, un alloggiamento del sensore allagato o una terminazione errata sul bus possono mettere fuori servizio l"intero segmento di rete. Perderai immediatamente la visibilità di tutti i sensori di temperatura collegati. Ciò richiede un’attenta progettazione del livello fisico e una segmentazione strategica della rete.

Tabella: Confronto dei protocolli tecnici e operativi

Rischi di implementazione e realtà dell"ingegneria sul campo

L"ingegneria sul campo rivela sempre sfide nascoste non visibili nelle schede tecniche. Dobbiamo affrontare le insidie ​​​​più comuni prima che facciano deragliare il tuo progetto di automazione.

Insidie ​​del Modbus RS485: gli ingegneri spesso devono affrontare frustranti problemi a livello fisico. Anelli di messa a terra, resistori di terminazione mancanti e polarità invertite causano regolarmente interruzioni di comunicazione intermittenti. È necessario dare priorità all'isolamento della rete negli ambienti industriali. L'uso di ripetitori optoisolati aiuta a proteggere il PLC primario dalle sovratensioni elettriche sul campo. La messa a terra dello schermo rimane un errore comune. È necessario mettere a terra la schermatura del cavo solo a un'estremità. La messa a terra di entrambe le estremità crea un enorme circuito di terra. Inoltre, l'instradamento dei cavi di comunicazione vicino a convertitori di frequenza rumorosi danneggerà i pacchetti di dati digitali.

Insidie ​​HART: questo protocollo presenta esigenze elettriche uniche. È necessario mantenere rigidi requisiti di resistenza del circuito affinché il segnale FSK si propaghi. Lo standard impone un minimo di 250 ohm di resistenza nel circuito per una comunicazione riuscita. Un altro rischio importante riguarda i sistemi di controllo più vecchi e legacy. Alcune schede I/O legacy filtrano in modo aggressivo completamente il segnale FSK. Trattano l'impulso ad alta frequenza come rumore elettrico e lo cancellano. Questo rimuove i tuoi dati diagnostici. Costringe i tecnici a utilizzare comunicatori portatili locali sul campo invece di utilizzare un software di gestione delle risorse centralizzato.

Vincolo del fornitore e standard aperti: entrambi i metodi di comunicazione funzionano come protocolli aperti. Chiunque può implementarli. Tuttavia, i file DD (Device Description) proprietari nell'ecosistema HART a volte possono complicare l'integrazione. Potresti avere difficoltà ad associare sensori specifici a software di gestione delle risorse di terze parti senza gli esatti file di revisione del firmware. Modbus evita questo specifico grattacapo del software affidandosi rigorosamente a mappe di registro aperte. Hai semplicemente bisogno del manuale del produttore per decodificare i numeri interi. Fornisce dati grezzi senza richiedere complessi handshake software.

Conclusione: formulare la lista dei candidati

La scelta della strategia di comunicazione perfetta per lo strumento influisce notevolmente sulla tua efficienza operativa. Esaminiamo la logica di riepilogo per guidare la specifica finale.

Scegli un dispositivo ibrido analogico-digitale se stai attivamente sostituendo l"hardware legacy. Ha perfettamente senso dal punto di vista finanziario quando si fa molto affidamento sull"infrastruttura in rame esistente da 4-20 mA. Funziona meglio anche quando si dà priorità all"affidabilità del singolo loop rispetto alla pura velocità dei dati. Un singolo taglio del filo non dovrebbe accecare l"intero reattore.

Scegli un dispositivo RS485 puramente digitale se stai costruendo una nuova struttura da zero. Prospera quando si monitorano più punti in un cluster fisico ristretto. La profilazione multipunto del reattore e il monitoraggio dei serbatoi servono come esempi perfetti. Specificare questo protocollo quando sono necessarie un"integrazione digitale conveniente e velocità di polling elevate.

Passaggi successivi attuabili: consigliamo vivamente di mappare prima la distanza fisica dell'intera rete di sensori. Calcola i costi hardware totali dei punti I/O su entrambe le architetture. Include il prezzo di cavi, condotti e schede di ingresso PLC. Verifica sempre la compatibilità del PLC o DCS esistente prima di acquistare l'hardware. Una piccola pianificazione anticipata evita grossi problemi di integrazione in seguito.

FAQ

D: Posso convertire un trasmettitore di temperatura da 4-20 mA in Modbus RS485?

R: Sì, tramite un condizionatore di segnale esterno o un gateway. Questo hardware legge direttamente il segnale analogico o HART. Quindi converte i dati grezzi in registri Modbus RTU. Ciò consente di integrare i sensori punto-punto esistenti in una moderna rete digitale multidrop senza sostituire gli strumenti fisici.

D: Qual è la distanza massima del cavo per HART rispetto a Modbus RS485?

R: HART generalmente può percorrere fino a 3.000 metri a seconda della capacità totale del cavo. Modbus RS485 è generalmente limitato a 1.200 metri (circa 4.000 piedi) a causa del degrado del segnale su lunghe distanze. Se la tua struttura necessita di una maggiore portata, è necessario installare ripetitori di segnale attivi sul bus.

D: WirelessHART sostituisce Modbus?

R: No. WirelessHART sostituisce il cablaggio fisico per le aree difficili da raggiungere ma richiede un gateway. Funziona come un livello di trasporto wireless sicuro. È interessante notare che il gateway WirelessHART centrale spesso emette Modbus TCP o RTU per alimentare i dati aggregati dei sensori nel sistema di controllo principale.
