Trasmettitori di pressione Tri-Clamp da 1 pollice vs 1,5 pollici

Scegliere tra un trasmettitore di pressione Tri-Clamp da 1 pollice o da 1,5 pollici non è semplicemente questione di scegliere il numero stampato su un tubo esistente. La dimensione corretta dipende dallo standard della connessione sanitaria, dalle dimensioni effettive della ghiera, dal foro del tubo, dalla geometria della membrana, dal mezzo di processo e dalle condizioni di pulizia. Nei comuni sistemi di tubi sanitari, i raccordi da 1 pollice e 1,5 pollici possono anche condividere lo stesso diametro esterno della flangia di serraggio pur avendo aperture interne diverse. Ecco perché misurare solo la parte esterna della flangia può portare ad un ordine sbagliato. L'acquirente deve confermare sia la dimensione nominale del tubo che le dimensioni della connessione fisica, quindi verificare se i materiali a contatto con il fluido, il campo di pressione, la finitura superficiale, la guarnizione e il fluido di riempimento del trasmettitore sono adatti al processo.

Punti chiave

• Una dimensione Tri-Clamp identifica normalmente la dimensione del tubo compatibile, non il diametro esterno del morsetto stesso.

• Nei comuni sistemi sanitari, le ghiere da 1 pollice e 1,5 pollici possono entrambe avere un diametro esterno della flangia del morsetto di circa 50,5 mm, ma i loro fori e le aperture della guarnizione differiscono.

• Una connessione da 1 pollice è adatta ad apparecchiature compatte e linee di processo più piccole; una connessione da 1,5 pollici fornisce solitamente un"apertura di processo più ampia per le principali linee alimentari, bevande e farmaceutiche.

• Una connessione più grande non produce automaticamente una migliore precisione di misurazione. La selezione della gamma, la tecnologia dei sensori, la compensazione della temperatura, la struttura del diaframma e la qualità dell"installazione sono più importanti.

• Non ordinare mai solo in base alla dimensione nominale. Confermare lo standard applicabile, il diametro esterno della ghiera, il diametro esterno del tubo, il diametro interno della guarnizione, l"intervallo di pressione, il mezzo, la temperatura di pulizia e il segnale di uscita.

Panoramica dei trasmettitori di pressione Tri-Clamp da 1 pollice e 1,5 pollici

Le dimensioni seguenti rappresentano una configurazione comune dei tubi sanitari e sono utili per un confronto iniziale. Non sostituiscono il disegno dimensionale della ghiera, della guarnizione e del trasmettitore specifici acquistati. DIN, ISO e altri standard sanitari possono utilizzare relazioni dimensionali diverse, quindi lo standard applicabile deve apparire nella specifica finale.

Il punto più importante in questa tabella è che il diametro esterno della flangia del morsetto potrebbe non rivelare la dimensione nominale del tubo. Due raccordi possono accettare un morsetto dall"aspetto simile pur presentando aperture molto diverse per il processo. Il foro della guarnizione e la geometria della ghiera determinano se la connessione è realmente abbinata.

A cosa si riferisce effettivamente la dimensione del Tri-Clamp?

Tri-Clamp è ampiamente utilizzato come nome pratico per una connessione sanitaria composta da due puntali, una guarnizione e un morsetto. Il morsetto unisce le facce della ghiera mentre la guarnizione forma la tenuta. Per la misurazione della pressione, il trasmettitore sostituisce un lato di questa connessione o si monta su una boccola di processo corrispondente su una tubazione, un serbatoio o una porta dell"apparecchiatura.

Il numero attaccato al raccordo si riferisce solitamente alla dimensione nominale del tubo. Non descrive necessariamente il diametro esterno della flangia, il diametro esterno della guarnizione, il diametro del diaframma o l"apertura del flusso trasparente. Trattare tutte queste dimensioni come un unico numero è all’origine di molti errori di acquisto e installazione.

Dimensioni nominali del tubo rispetto al diametro della flangia del morsetto

Una linea sanitaria nominale da 1 pollice utilizza tipicamente tubi con un diametro esterno vicino a 25,4 mm. Una linea nominale da 1,5 pollici utilizza tipicamente un tubo con un diametro esterno vicino a 38,1 mm. Tuttavia, le facce della ghiera sono più larghe dei tubi perché devono fornire un"area sufficiente affinché la guarnizione e il morsetto formino un giunto sicuro.

In una comune serie di raccordi sanitari, sia le ghiere da 1 pollice che quelle da 1,5 pollici utilizzano un diametro esterno della flangia di serraggio vicino a 50,5 mm. I loro fori interni rimangono diversi. Una guarnizione rappresentativa può avere un"apertura di circa 22,9 mm per la linea da 1 pollice e di circa 35,3 mm per la linea da 1,5 pollici.

Questa distinzione è importante quando si sostituisce un trasmettitore esistente. La misurazione di un diametro esterno della flangia di circa 50,5 mm non indica al fornitore se la linea di processo è di 1 pollice o 1,5 pollici. Per determinare la dimensione è necessario il diametro esterno del tubo, il diametro interno della guarnizione o il disegno della ghiera.

Perché i raccordi da 1 pollice e 1,5 pollici possono utilizzare lo stesso morsetto

Il morsetto impegna le facce esterne angolate delle ghiere anziché il passaggio del flusso interno. I produttori possono quindi utilizzare un comune involucro di fascetta esterna per più di una dimensione di tubo modificando al contempo il foro interno e l"apertura della guarnizione.

Questa geometria di fascetta condivisa può essere utile per la manutenzione poiché una struttura può immagazzinare un tipo di fascetta per entrambe le dimensioni. Può anche creare un falso senso di intercambiabilità. Una guarnizione da 1 pollice installata su un"apertura di processo da 1,5 pollici può sporgere nel percorso del flusso, creare una sporgenza, intrappolare il prodotto e interferire con la pulizia. Una guarnizione da 1,5 pollici utilizzata contro un"apertura più piccola può anche creare una discrepanza interna difficile da ispezionare e pulire. Anche se la fascetta si chiude, la connessione assemblata potrebbe non essere igienicamente o meccanicamente corretta.

La stessa cautela vale per il diaframma del trasmettitore. Un collegamento che può essere bloccato fisicamente in posizione non è automaticamente un gruppo sanitario accoppiato correttamente.

Perché è necessario misurare la ghiera e la guarnizione effettive

Prima di ordinare una sostituzione, registrare almeno tre dimensioni fisiche: diametro esterno del tubo, diametro esterno della flangia della ghiera e diametro interno della guarnizione. Se possibile, fotografare anche la ghiera esistente accanto a un righello e fornire il disegno originale o la targhetta dell"attrezzatura.

È inoltre necessario identificare lo standard di connessione. Un acquirente può utilizzare "Tri-Clamp" come descrizione generale mentre l"apparecchiatura installata segue una particolare geometria sanitaria ISO, DIN o specifica del produttore. Le dimensioni nominali non si adattano perfettamente a tutti gli standard.

La misurazione protegge anche da un"installazione legacy errata. Copiare l"etichetta del vecchio trasmettitore senza controllare il tubo può ripetere una mancata corrispondenza che ha già causato l"estrusione della guarnizione, un gradino interno o una pulizia difficile. Un rapido controllo dimensionale è meno costoso rispetto alla modifica di una linea di processo igienica dopo la consegna.

Differenze chiave tra i trasmettitori da 1 pollice e 1,5 pollici

La connessione modifica il modo in cui il trasmettitore si adatta al processo, la quantità di diaframma esposta e la facilità con cui è possibile pulire la superficie bagnata. Non modifica ogni aspetto delle prestazioni del trasmettitore e l"effetto pratico dipende dal design effettivo del diaframma e della ghiera.

Apertura del processo e restrizione del flusso

Una connessione da 1 pollice presenta un"apertura interna più piccola rispetto a una connessione da 1,5 pollici. Su una linea piccola già progettata con tubi da 1 pollice, questo non è un problema; il trasmettitore dovrebbe adattarsi al foro esistente anziché allargarlo inutilmente. La connessione compatta può adattarsi a skid di dosaggio, sistemi pilota e circuiti di utilità senza adattatore.

I problemi sorgono quando un"apertura ridotta viene introdotta in una linea di processo più ampia. Un riduttore o una guarnizione sottodimensionata possono creare uno scalino dove si accumula il prodotto. In una porta a pressione con poco flusso continuo, questa tasca può trattenere sciroppo, proteine, solidi di fermentazione o soluzioni detergenti. L"accumulo risultante può rallentare la risposta alla pressione e rendere più difficile la verifica dell"igiene.

Una connessione da 1,5 pollici fornisce una maggiore area aperta e generalmente crea una transizione più fluida sulle principali linee di processo sanitario. Il compromesso è che l"ugello, il tubo e la ghiera di accoppiamento dell"apparecchiatura devono essere dimensionati di conseguenza. Non è utile specificare una connessione del trasmettitore più grande se la porta del serbatoio rimane di 1 pollice.

Area della membrana a livello

Una membrana affacciata si trova in corrispondenza o vicino all"estremità della connessione rivolta al processo. Rimuove lo stretto canale di pressione presente in molti trasmettitori industriali filettati, riducendo i punti in cui possono accumularsi prodotti viscosi.

L"apertura più ampia di una connessione da 1,5 pollici può consentire un diaframma esposto più grande, ma il nome della connessione da solo non garantisce il diametro di rilevamento attivo. Alcuni modelli posizionano un diaframma più piccolo all"interno di una ghiera più grande. Altri usano una membrana integrale. Gli acquirenti devono richiedere il disegno dimensionale e confermare il diametro effettivo del diaframma bagnato.

Lo spessore del diaframma, il materiale, la struttura di supporto e l"elemento sensibile dietro di esso influiscono sulla risposta e sulla resistenza al sovraccarico. Una membrana fisicamente più grande quindi non è automaticamente più precisa o più durevole. Fornisce semplicemente un"interfaccia potenzialmente più aperta al mezzo.

Prestazioni con mezzi viscosi o contenenti particelle

Per liquidi simili all"acqua e gas puliti, entrambe le dimensioni possono funzionare quando il campo, il materiale e la connessione al processo sono corretti. La differenza diventa più evidente con yogurt, salsa, sciroppo, panna, pasta cosmetica, brodo di fermentazione o liquidi contenenti particelle morbide.

Un"apertura più ampia e completamente a filo offre meno possibilità al materiale appiccicoso di colmare attraverso una rientranza. Inoltre, facilita il flusso di pulizia per raggiungere l"intera superficie bagnata. Per questo motivo, una connessione da 1,5 pollici è spesso l"opzione più tollerante per i fluidi viscosi, soprattutto su una linea che utilizza già tubi da 1,5 pollici.

Tuttavia, le dimensioni non possono compensare la scarsa geometria del diaframma. Un sensore incassato dietro la ghiera può trattenere il prodotto anche quando la pinza è grande. Per i supporti difficili, specificare una faccia veramente a filo e rivedere la dimensione massima delle particelle, la viscosità, il metodo di pulizia e l"orientamento con il fornitore.

Pulibilità e funzionamento CIP/SIP

Una connessione igienica dovrebbe evitare fessure, filettature esposte, cavità profonde e gradini interni. Le facce della ghiera devono essere allineate e la guarnizione deve essere compressa in modo uniforme senza sporgere nel processo. La finitura superficiale e la compatibilità delle guarnizioni contano tanto quanto le dimensioni nominali.

Durante l"operazione di pulizia sul posto, la soluzione detergente deve entrare in contatto con la faccia della membrana e l"area di tenuta circostante. Un"apertura più ampia può migliorare l"accesso, ma solo quando il trasmettitore è a filo con la ghiera di accoppiamento. Durante l"operazione di sterilizzazione sul posto, il trasmettitore, la guarnizione, il fluido di riempimento e il gruppo elettrico devono tollerare la temperatura e la durata di sterilizzazione indicate.

Non descrivere un processo solo come "CIP/SIP". Fornire i prodotti chimici per la pulizia, la concentrazione, la temperatura massima, la durata del ciclo e la pressione. Questi dettagli determinano la compatibilità del materiale bagnato e della guarnizione. Mostrano anche se è necessaria un"estensione del raffreddamento per proteggere l"elettronica dal calore di processo prolungato.

Spazio di installazione e compatibilità dei tubi esistenti

Una linea da 1 pollice è utile laddove il layout dello skid è denso o il flusso di processo è basso. Tuttavia, il morsetto stesso può occupare quasi lo stesso spazio radiale del morsetto utilizzato su una ghiera da 1,5 pollici. Il vero risparmio di spazio può quindi derivare da tubi e ugelli più piccoli, non da un morsetto notevolmente più piccolo.

Controllare anche lo spazio assiale. Un trasmettitore con display, pressacavo, alette di raffreddamento o una custodia alta potrebbe richiedere più spazio di quanto suggerito dalle dimensioni del morsetto. Il personale di manutenzione ha bisogno di spazio per rilasciare il morsetto, rimuovere il trasmettitore senza colpire la tubazione adiacente e ispezionare o sostituire la guarnizione.

Gli adattatori devono essere utilizzati con cautela. Un riduttore può risolvere un disadattamento meccanico ma può introdurre una tasca o un brusco cambiamento nell"alesaggio. Nel servizio sanitario, un collegamento diretto e correttamente dimensionato è solitamente più facile da pulire e documentare.

Quando dovresti scegliere un trasmettitore Tri-Clamp da 1 pollice?

Un trasmettitore Tri-Clamp da 1 pollice ha senso quando si adatta all"attrezzatura esistente e il processo non necessita di un"apertura più grande. I candidati tipici includono skid di laboratorio o pilota, apparecchiature di dosaggio, moduli compatti per bioprocessi, piccoli sistemi di filtrazione e linee di prodotti o servizi a basso flusso.

Scegli l"opzione da 1 pollice quando si applica la maggior parte delle seguenti condizioni:

• La ghiera e il tubo di accoppiamento sono confermati come 1 pollice nominale secondo lo stesso standard di connessione.

• Lo spazio per le tubazioni o gli ugelli dell"attrezzatura è limitato.

• Il mezzo è pulito o solo moderatamente viscoso.

• Il processo non contiene particelle che possano colmare un"apertura più piccola.

• Il campo di pressione e il design della membrana sono disponibili nella dimensione richiesta.

• La linea più piccola è intenzionale e non è un riduttore aggiunto solo per adattarsi allo strumento.

Per intervalli di pressione molto bassi, verificare che il modello da 1 pollice selezionato possa fornire l"intervallo richiesto senza temperature eccessive o influenze di montaggio. I campi di pressione ridotti possono essere più sensibili allo stress del diaframma, alla compressione della guarnizione e allo spostamento dello zero. L"adattamento dimensionale potrebbe essere corretto mentre la configurazione di misurazione non lo è.

Quando dovresti scegliere un trasmettitore Tri-Clamp da 1,5 pollici?

Una connessione da 1,5 pollici è ampiamente utilizzata su apparecchiature per processi alimentari, bevande, latticini, produzione di birra, fermentazione, farmaceutiche, biotecnologiche e per la cura personale. Fornisce un foro più grande di una connessione da 1 pollice e spesso supporta una disposizione con diaframma a filo più aperto.

Di solito è la scelta più forte quando:

• L"ugello della linea di processo o del serbatoio è già di 1,5 pollici.

• Il prodotto è viscoso, appiccicoso, facile da cristallizzare o contiene piccole particelle morbide.

• La pulizia CIP frequente richiede una superficie bagnata accessibile e con fessure ridotte al minimo.

• Lo strumento misura la pressione del serbatoio o il livello idrostatico attraverso un"apertura igienica del serbatoio.

• La struttura richiede una dimensione di connessione comunemente utilizzata su più linee di produzione.

• Le squadre di manutenzione necessitano di un"ispezione visiva più semplice della zona della membrana e della guarnizione.

La connessione più grande non è un aggiornamento universale. L"installazione di un"unità da 1,5 pollici attraverso un riduttore su una linea da 1 pollice originale aggiunge componenti e superfici di tenuta senza necessariamente migliorare la misurazione. Abbina prima il processo, quindi scegli il diaframma, la gamma e l"elettronica.

Un Tri-Clamp più grande migliora la precisione della misurazione?

No. Le dimensioni della connessione e la precisione della misurazione sono specifiche separate. Un raccordo da 1,5 pollici può migliorare l"esposizione a fluidi difficili e ridurre la possibilità di accumulo, contribuendo a preservare una risposta affidabile durante il servizio. Di per sé non riduce l"errore specificato dal trasmettitore.

La precisione dipende principalmente dai seguenti fattori:

• Elemento sensore: le tecnologie piezoresistive, capacitive in ceramica e altre tecnologie hanno caratteristiche di intervallo, temperatura e sovraccarico diverse.

• Campo di pressione: un campo dimensionato correttamente mantiene la normale pressione operativa entro una porzione utile del campo calibrato. Un intervallo inutilmente ampio riduce la risoluzione pratica.

• Compensazione della temperatura: le variazioni della temperatura di processo e ambiente possono influenzare lo zero e lo span. L'intervallo compensato specificato dovrebbe coprire il funzionamento effettivo.

• Costruzione della membrana: il materiale, lo spessore, il sistema di riempimento e il supporto meccanico influenzano la risposta, la sensibilità e il comportamento in sovraccarico.

• Sollecitazione di installazione: ferrule disallineate, una guarnizione non uniforme o una forza di serraggio eccessiva possono sottoporre a stress il gruppo della membrana e spostare lo zero, soprattutto a gamme basse.

• Calibrazione dello zero: il trasmettitore deve essere azzerato nelle condizioni consigliate dal produttore dopo l'installazione e prima della messa in servizio.

Una domanda utile per l"acquisto non è "Quale dimensione è più precisa?" ma "Quale connessione previene l"accumulo consentendo al sensore e all"intervallo calibrato di soddisfare l"errore di misurazione totale richiesto?" Questa domanda porta l"idoneità del processo e le prestazioni di misurazione nella stessa decisione.

Come specificare un trasmettitore di pressione Tri-Clamp

Una richiesta di preventivo efficace dovrebbe descrivere il processo piuttosto che inviare solo una foto e una dimensione nominale. La seguente lista di controllo fornisce al fornitore informazioni sufficienti per confermare la compatibilità e preparare un disegno dimensionale accurato.

Indicare inoltre se lo strumento è per la pressione di linea, la pressione del serbatoio o il livello idrostatico. Un"applicazione a livello di serbatoio richiede densità del liquido, livello massimo e minimo, condizioni del serbatoio e se il serbatoio è aperto o pressurizzato. Un"applicazione con pressione di linea necessita di pressione normale, possibile picco di pressione e condizioni operative della pompa o della valvola.

Quando Nanjing Hangjia Electronic Technology Co., Ltd. (HIGHJOIN) esamina una richiesta di trasmettitore sanitario, una descrizione completa del processo è più utile del solo nome della connessione. Consente di verificare il trasmettitore di pressione sanitaria selezionato rispetto sia al raccordo fisico che alle condizioni di misurazione.

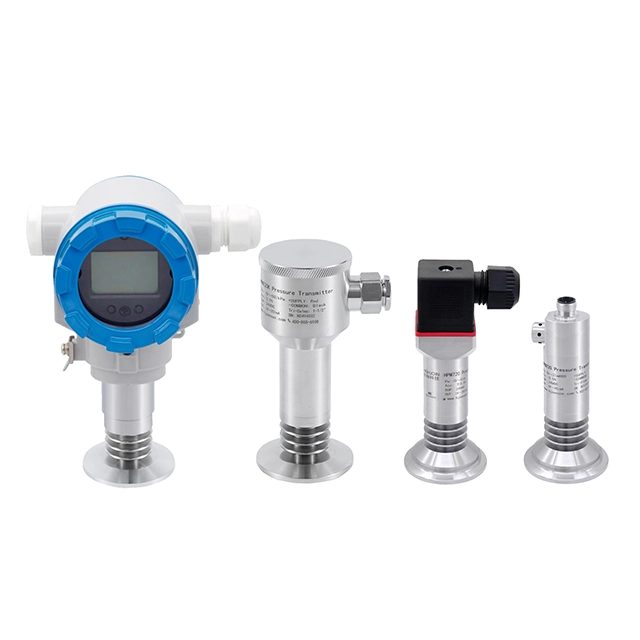

Trasmettitore di pressione sanitaria a tre morsetti HPM720

Il trasmettitore di pressione sanitario Tri-Clamp HPM720 è progettato con una membrana affacciata al processo per la misurazione igienica della pressione e del livello. Le informazioni di prodotto standard specificano connessioni Tri-Clamp da 1,5 pollici e 2 pollici; altri requisiti di connessione dovrebbero essere confermati come ordine personalizzato piuttosto che presupposti dal modello standard.

Il gruppo bagnato utilizza acciaio inossidabile 316L e il trasmettitore utilizza un nucleo di pressione in silicio. A seconda della configurazione ordinata, come riempimento per la trasmissione della pressione è possibile utilizzare olio di silicone o olio d"oliva. Il diaframma piatto evita lo stretto passaggio di pressione associato alle porte di pressione filettate convenzionali, rendendolo più adatto a fluidi che possono incrostarsi, bloccarsi o rimanere intrappolati in una rientranza.

Le configurazioni elettriche disponibili includono uscite di tensione a due fili da 4–20 mA, 4–20 mA con HART e tre fili come 0–5 V o 0–10 V. Le alette di raffreddamento opzionali possono separare l"elettronica dai fluidi a temperatura più elevata. Il loro utilizzo dovrebbe basarsi sulla temperatura di processo dichiarata, sulla temperatura ambiente e sul ciclo di pulizia anziché essere aggiunto automaticamente.

HIGHJOIN specifica le configurazioni della pressione relativa e assoluta su più intervalli per l"HPM720. Gli acquirenti dovrebbero selezionare l"intervallo pratico più ristretto che copra comunque il normale funzionamento, la pressione di pulizia e le escursioni credibili del processo. Le dimensioni della connessione, la gamma, il fluido di riempimento, l"uscita e la struttura di raffreddamento devono essere trattati come un"unica configurazione anziché come scelte di catalogo indipendenti.

Errori comuni di dimensionamento e installazione

La maggior parte dei problemi Tri-Clamp possono essere prevenuti misurando il raccordo e documentando le condizioni del processo. Fai attenzione a questi errori ricorrenti:

1. Ordinazione solo dal diametro esterno della flangia. Una flangia da 50,5 mm può corrispondere a più di una dimensione nominale del tubo in un comune sistema sanitario.

2. Supponendo che ogni 'Tri-Clamp' segua lo stesso standard. Ferrule dall'aspetto simile possono avere dimensioni o geometria di tenuta diverse.

3. Utilizzo del foro della guarnizione sbagliato. Una guarnizione sporgente crea una sporgenza e può intrappolare il prodotto; un'apertura sovradimensionata potrebbe non supportare la tenuta prevista.

4. Selezionare una connessione più grande solo per motivi di precisione. Le dimensioni della connessione non sostituiscono la corretta selezione dell'intervallo o la compensazione della temperatura.

5. Installazione di un riduttore direttamente sul diaframma senza verificarne la pulibilità. La transizione può creare uno spazio morto o limitare il flusso di pulizia.

6. Bloccaggio di ghiere disallineate. Il disallineamento può danneggiare la guarnizione, creare un gradino interno e trasmettere sollecitazioni al gruppo della membrana.

7. Applicazione di una forza di serraggio incontrollata. Un serraggio superiore a quello raccomandato per il raccordo o la guarnizione può distorcere la tenuta e, su strumenti sensibili a bassa portata, contribuire allo spostamento dello zero.

8. Ignorare l’orientamento al processo. Le sacche che trattengono aria, condensa o prodotto possono ritardare la risposta o creare problemi di pulizia.

9. Impossibile azzerare dopo l'installazione. Il montaggio meccanico e le condizioni di temperatura possono spostare il punto zero dallo stato calibrato al banco.

10. Specificando solo la normale temperatura di processo. CIP o SIP possono esporre lo strumento e la guarnizione a una temperatura molto più elevata per un periodo prolungato.

Prima della messa in servizio, ispezionare internamente il collegamento ogniqualvolta la progettazione dell"apparecchiatura lo consenta. Le facce della ghiera devono essere allineate, la guarnizione deve essere posizionata uniformemente senza intromettersi nel foro e il diaframma deve essere esente da ammaccature, segni di utensili o prodotto essiccato. Registrare la portata del trasmettitore, la condizione zero, il materiale della guarnizione e i limiti di pulizia nella documentazione di manutenzione.

Conclusione

La scelta giusta tra un trasmettitore di pressione Tri-Clamp da 1 pollice e 1,5 pollici inizia dalla connessione al processo installata e non da una preferenza generale per hardware più piccolo o più grande. Un raccordo da 1 pollice si adatta ad apparecchiature compatte e linee piccole quando il suo alesaggio è adeguato al mezzo. Un raccordo da 1,5 pollici è spesso più tollerante sulle linee igieniche tradizionali e con prodotti viscosi o soggetti ad accumuli.

Poiché le due dimensioni possono condividere un diametro esterno della flangia del morsetto simile, gli acquirenti devono verificare il diametro esterno del tubo, il diametro interno della guarnizione, la geometria della ghiera e lo standard di connessione. Una volta confermata l"idoneità fisica, il campo di pressione, il tipo di riferimento, il design della membrana, i materiali, il fluido di riempimento, i limiti di temperatura e l"uscita determinano se il trasmettitore misurerà in modo affidabile. Un morsetto più grande può migliorare l"accesso al processo; non può correggere un sensore non adatto o un intervallo specificato in modo errato.

FAQ

Un Tri-Clamp da 1 pollice è uguale a un Tri-Clamp da 1,5 pollici?

No. Si riferiscono a dimensioni nominali diverse dei tubi e hanno aperture interne diverse. In un comune sistema di tubi sanitari, entrambi possono utilizzare una flangia di serraggio con diametro esterno vicino a 50,5 mm, che li fa sembrare simili dall"esterno. Confermare il diametro esterno del tubo e l"ID della guarnizione prima di ordinare.

I raccordi da 1 pollice e 1,5 pollici possono utilizzare lo stesso morsetto?

Possono utilizzare la stessa dimensione del morsetto esterno in alcuni sistemi di raccordi sanitari poiché i diametri esterni della flangia della ghiera sono simili. Ciò non rende le ghiere o le guarnizioni intercambiabili. Il foro interno e l"apertura della guarnizione devono corrispondere alla dimensione nominale della linea e allo standard di connessione.

Un diaframma da 1,5 pollici fornisce una migliore precisione?

Non automaticamente. Un"apertura di processo più ampia può ridurre l"accumulo e consentire un diaframma esposto più grande, ma la precisione specificata dipende dalla tecnologia del sensore, dal campo calibrato, dalla compensazione della temperatura, dalla struttura del diaframma e dalla calibrazione. Esaminare la scheda tecnica del trasmettitore anziché giudicare la precisione in base alle dimensioni della pinza.

Quale dimensione del Tri-Clamp è migliore per i fluidi viscosi?

Una connessione a filo da 1,5 pollici è spesso più indulgente perché fornisce un’apertura più ampia e un accesso più facile per la pulizia. La scelta migliore dipende comunque dalle dimensioni della linea esistente, dalla geometria effettiva del diaframma, dalla viscosità, dal contenuto di particelle e dalle condizioni CIP. Evitare di aggiungere un riduttore non necessario unicamente per ottenere una connessione allo strumento più grande.

Quali dimensioni devono essere confermate prima di ordinare?

Confermare la dimensione nominale del tubo, il diametro esterno del tubo, il diametro esterno della flangia della ghiera, il diametro interno della guarnizione, lo standard di connessione e l"effettiva apertura del diaframma. Un disegno dimensionale o una fotografia chiara con le misurazioni sono utili quando si sostituisce uno strumento più vecchio.

È possibile installare un trasmettitore da 1,5 pollici su una linea da 1 pollice con un adattatore?

A volte può essere installato meccanicamente con un riduttore sanitario, ma l"adattatore può creare un passaggio o una tasca interna. Esaminare la pulibilità, lo spazio disponibile, la risposta e il drenaggio prima di utilizzare un adattatore. Un collegamento diretto abbinato alla linea è solitamente più semplice.

Il trasmettitore deve essere ricalibrato dopo l"installazione?

Come minimo, verificare e regolare lo zero secondo le istruzioni del produttore dopo aver montato il trasmettitore. Gli intervalli di bassa pressione sono particolarmente sensibili alla posizione di installazione, alla compressione della guarnizione e alla temperatura. La frequenza di calibrazione completa dovrebbe seguire la criticità del processo, le procedure di qualità e la deriva osservata.
