Cosa significa una precisione dello 0,075% per un trasmettitore di pressione differenziale?

Errore di riferimento massimo = intervallo di fondo scala × 0,00075

Quando un trasmettitore di pressione differenziale viene specificato con una precisione dello 0,075% FS, il suo errore di riferimento massimo è generalmente più o meno 0,075% del campo di fondo scala dichiarato in condizioni di riferimento definite. Per un intervallo 0–100 kPa, il calcolo è 100 kPa × 0,00075 = 0,075 kPa, quindi l'errore di riferimento è ±75 Pa. Non è automaticamente pari allo 0,075% della pressione misurata in quel momento. Questa distinzione è importante perché lo stesso ±75 Pa rappresenta lo 0,075% di un intervallo di 100 kPa ma lo 0,75% di una lettura di 10 kPa. Prima di confrontare i trasmettitori, verificare cosa intende il produttore per scala completa, se la specifica si applica all'URL del sensore o al campo configurato e quali componenti di errore sono inclusi.

Punti chiave

• Una specifica di 0,075% FS normalmente significa un errore di riferimento massimo di ±0,00075 moltiplicato per l"intervallo definito.

• Per un trasmettitore da 0–100 kPa, 0,075% FS equivale a ±75 Pa.

• La percentuale del fondo scala non corrisponde alla percentuale della lettura corrente.

• La "precisione" può includere linearità, isteresi e ripetibilità, mentre gli effetti della temperatura, gli effetti della pressione statica, la deriva a lungo termine e gli errori di uscita possono essere specificati separatamente.

• Il turndown può rendere un errore fisso molto più grande come percentuale dell"intervallo di lavoro configurato.

• La precisione minima è utile solo quando è supportata anche dal campo di pressione, dall"installazione, dalla calibrazione e dall"applicazione.

Cosa significa precisione 0,075%?

La notazione "0,075% FS" esprime l"errore come percentuale del fondo scala o dell"intervallo di fondo scala. Convertendo la percentuale in un decimale si ottiene 0,00075. Moltiplicare quel numero per l"intervallo definito nella scheda tecnica per ottenere l"errore di riferimento massimo in unità ingegneristiche.

Ad esempio, se l"intervallo specificato è 40 kPa:

40 kPa × 0,00075 = 0,03 kPa = 30 Pa

Poiché l'errore di misurazione può essere positivo o negativo, il risultato viene scritto come ±30 Pa . Ad una pressione differenziale ideale di 20 kPa, uno strumento che opera entro questo limite di precisione di riferimento potrebbe indicare da 19,970 a 20,030 kPa nelle condizioni di riferimento indicate.

La percentuale solitamente non segue la lettura corrente. Uno strumento a fondo scala da 40 kPa ha ancora una banda di errore di riferimento di ±30 Pa a una misurazione di 5 kPa se la sua specifica è rigorosamente 0,075% FS. Rispetto alla lettura di 5 kPa, ±30 Pa è ±0,6%. Questo è il motivo per cui la precisione percentuale del campo diventa sempre più importante all"estremità inferiore di un intervallo.

È anche importante distinguere la precisione standard da una configurazione opzionale ad alta precisione. Un modello può essere fornito con ±0,1% FS per impostazione predefinita e offrire ±0,075% FS come opzione. Un altro modello può raggiungere ±0,075% FS solo per intervalli specifici, mentre l"intervallo più basso ha un valore diverso. Il codice d"ordine e la tabella delle schede tecniche specifiche della gamma, non il titolo della famiglia di prodotti, determinano cosa verrà consegnato.

Esempi di calcolo della precisione dello 0,075%.

Gli esempi seguenti presuppongono che il produttore definisca la precisione come ±0,075% del campo di fondo scala elencato. Non includono la temperatura, la pressione statica, l"installazione, la deriva o gli effetti del sistema di calibrazione.

Lo stesso metodo funziona per qualsiasi unità ingegneristica. Per un intervallo 0–250 mbar, l"errore di riferimento massimo sarebbe 250 mbar × 0,00075 = ±0,1875 mbar. Mantieni l"input e ottieni unità coerenti.

Per un intervallo bidirezionale, calcolare l"intervallo anziché utilizzare solo il punto finale positivo. Un intervallo da −100 a +100 kPa ha un intervallo di 200 kPa. Allo 0,075% dello span, il suo errore di riferimento massimo è quindi:

200 kPa × 0,00075 = ±0,15 kPa = ±150 Pa

Questo esempio bipolare è una fonte comune di sottovalutazione. Utilizzando 100 kPa come "fondo scala" si ignorerebbe la metà dell"intervallo calibrato.

Lo 0,075% è basato su scala completa, intervallo o lettura?

Non esiste una risposta sicura senza leggere l"esatta dichiarazione di accuratezza. Le schede tecniche della strumentazione utilizzano diversi termini correlati e il calcolo può cambiare sostanzialmente a seconda del termine visualizzato nella formula.

Fondo scala (FS) spesso indica l'intervallo di misurazione completo indicato per lo strumento. Per un intervallo compreso tra 0 e 100 kPa, il fondo scala è normalmente 100 kPa. Per un intervallo da −25 a +25 kPa, è 50 kPa. Tuttavia, alcuni produttori utilizzano 'scala intera', 'uscita a scala intera' e 'intervallo' in modo diverso, quindi la sezione di definizione della scheda tecnica ha la priorità.

L'intervallo è la differenza tra il valore dell'intervallo superiore e il valore dell'intervallo inferiore:

Intervallo = URV − LRV

Un trasmettitore tarato da 20 a 100 kPa ha quindi un intervallo di 80 kPa, anche se il suo valore superiore è 100 kPa.

L'URL , o limite di intervallo superiore, è il limite di misurazione più alto supportato da una particolare capsula sensore o codice di intervallo. Descrive la capacità del sensore, non necessariamente il campo operativo configurato. Un trasmettitore con un URL di 100 kPa potrebbe essere calibrato per 0–10 kPa, producendo un turndown di 10:1.

L'intervallo calibrato è l'intervallo di misurazione configurato tra il valore della gamma inferiore e il valore della gamma superiore. Per un'uscita da 4–20 mA configurata come 0–10 kPa, l'intervallo calibrato è 10 kPa, anche se l'URL del sensore è 100 kPa.

La percentuale di lettura cambia con il valore misurato. Se una specifica fosse ±0,075% della lettura, l'errore a una lettura di 10 kPa sarebbe ±7,5 Pa, mentre a 100 kPa sarebbe ±75 Pa. Al contrario, ±0,075% di un campo di fondo scala di 100 kPa rimane ±75 Pa su tutto l'intervallo.

Alcune specifiche del trasmettitore intelligente utilizzano una formula che combina una percentuale di base con un termine URL-to-span. Altri citano una percentuale dell"intervallo calibrato solo all"interno di un turndown specificato. Pertanto, non confrontare due affermazioni "0,075%" finché non hai controllato la base di riferimento, i limiti dell"intervallo, le condizioni di turndown e non hai incluso i termini di errore in entrambe le schede tecniche.

Cosa è incluso in una specifica di precisione?

"Precisione" è spesso un"abbreviazione per precisione di riferimento, ma non esiste un elenco universale degli effetti inclusi. Molte specifiche del trasmettitore combinano linearità, isteresi e ripetibilità basate su terminale in condizioni di riferimento definite. Le impostazioni di zero e intervallo possono essere trattate separatamente e gli effetti ambientali o di installazione sono comunemente elencati in altre sezioni.

Linearità

La linearità descrive quanto l"uscita del trasmettitore segue da vicino la relazione rettilinea ideale tra pressione differenziale e uscita. Un errore di linearità può essere piccolo vicino ai punti di calibrazione ma più grande tra di loro. Le schede tecniche possono calcolarlo utilizzando linearità indipendente, linea retta più adatta o metodi basati su terminale; questi metodi possono produrre risultati numerici diversi.

Isteresi

L"isteresi è la differenza di potenza quando ci si avvicina allo stesso punto di pressione da direzioni crescenti e decrescenti. Ad esempio, il valore indicato a 50 kPa può differire leggermente a seconda che la pressione sia stata aumentata da 25 kPa o abbassata da 75 kPa. Ecco perché un corretto test di verifica prevede sia cicli di pressione ascendenti che discendenti.

Ripetibilità

La ripetibilità è la capacità dello strumento di restituire lo stesso output quando lo stesso input viene applicato ripetutamente in condizioni invariate. Una buona ripetibilità è essenziale per un controllo stabile e un trend affidabile, ma non dimostra che il risultato sia vicino al vero valore di riferimento. Uno strumento può ripetere costantemente un valore distorto.

Errore di zero e intervallo

L’errore zero sposta l’intera curva di output verso l’alto o verso il basso. L"errore di intervallo modifica la pendenza tra i punti di intervallo inferiore e superiore. La posizione di montaggio, il funzionamento del collettore, i cicli di pressione e le condizioni di messa in servizio possono introdurre o rivelare questi errori. Un trim zero può correggere un offset, ma non può compensare ogni non linearità, effetto della temperatura o effetto della pressione statica.

L"accuratezza di riferimento dovrebbe quindi essere trattata come una parte del budget di incertezza, non come una promessa che ogni lettura installata rimarrà entro ±0,075% in tutte le condizioni operative. Controllare se le specifiche includono solo l"elemento sensibile, l"uscita terminale, l"uscita digitale o il percorso completo del segnale analogico. La conversione da analogico a digitale, la conversione da digitale ad analogico e la precisione dell"ingresso del sistema di controllo possono aggiungere ulteriore incertezza.

Precisione di riferimento rispetto all"errore totale installato

La precisione di riferimento viene normalmente stabilita in condizioni controllate: una temperatura ambiente definita, un"alimentazione stabile, un montaggio specifico, una pressione statica limitata e una sorgente di riferimento calibrata. L"errore totale installato riflette ciò che accade nel processo reale. Può essere più ampio perché include effetti che vanno oltre il test di precisione di riferimento di laboratorio.

I principali contributori includono:

• Temperatura ambiente e di processo: i componenti elettronici, i diaframmi di rilevamento, il fluido di riempimento, i capillari e le linee di impulso possono rispondere alle variazioni di temperatura. Pertanto sono importanti l'intervallo di temperatura compensato del trasmettitore e le specifiche separate dell'effetto termico.

• Pressione di linea statica: un'elevata pressione comune su entrambi i lati di un sensore DP può spostare lo zero o l'intervallo anche quando la pressione differenziale è ridotta.

• Deriva a lungo termine: le caratteristiche del sensore e dell'elettronica possono cambiare gradualmente tra gli intervalli di calibrazione.

• Turndown: se l'errore è legato all'URL del sensore o a un intervallo fisso, la riduzione dell'intervallo configurato aumenta l'errore come percentuale dell'intervallo di lavoro.

• Installazione della linea di impulso: lunghezze di linea disuguali, gas intrappolato nel servizio liquido, battenti del liquido nel servizio gas, intasamenti, perdite e differenze di temperatura possono creare una falsa pressione differenziale.

• Spostamento dello zero: l'orientamento del montaggio, i separatori remoti, i bracci bagnati non uguali e l'applicazione di pressione statica possono spostare il punto zero.

• Incertezza dell'apparecchiatura di calibrazione: il regolatore di pressione, lo standard di riferimento, il contatore elettrico, le connessioni e la procedura di test devono essere più efficienti del trasmettitore da valutare.

Un budget di errore pratico dovrebbe considerare anche il dispositivo di output e quello di ricezione. Per un circuito da 4–20 mA, includere le prestazioni dell"uscita analogica del trasmettitore e l"incertezza della scheda di ingresso PLC o DCS quando queste non sono già incluse. Per una lettura HART digitale, verificare se la precisione di riferimento dichiarata si applica alla variabile di processo digitale, all"uscita analogica o a entrambe.

Il punto non è che uno strumento con 0,075% avrà scarse prestazioni sul campo. Il fatto è che selezionare un sensore preciso è solo un passo. La corretta selezione della gamma, l"installazione, l"equalizzazione, la gestione della temperatura, la messa in servizio e la verifica periodica sono ciò che consente all"applicazione di beneficiare di tale precisione.

In che modo la pressione statica influisce sulla misurazione differenziale

La pressione differenziale è la differenza tra la pressione applicata alla porta di alta pressione e la pressione applicata alla porta di bassa pressione:

DP = P-alto − P-basso

In un"applicazione ad alta pressione statica, entrambe le porte possono essere esposte a una pressione comune molto elevata mentre la differenza tra loro è piccola. Supponiamo che il lato alto sia 10.010 MPa e il lato basso sia 10.000 MPa. Il trasmettitore deve risolvere una pressione differenziale di soli 10 kPa mentre entrambi i lati di rilevamento sono vicini a 10 MPa. La pressione comune è 1.000 volte il segnale differenziale.

Qualsiasi discrepanza nella risposta del diaframma, nella struttura meccanica, nel comportamento del fluido di riempimento o nella risposta del ponte del sensore può convertire parte di quella pressione comune in un segnale DP apparente. Questo è chiamato effetto della pressione statica. Può apparire come uno spostamento dello zero, un cambiamento dell"intervallo o entrambi. La pressione statica massima consentita indica se il dispositivo può sopravvivere alla condizione; di per sé non indica quanto piccolo sarà lo spostamento della misurazione.

Per questa struttura di misurazione impegnativa è stato progettato un trasmettitore di pressione differenziale in silicio monocristallino con compensazione integrata della pressione statica e della temperatura. Anche così, gli ingegneri dovrebbero confrontare tre elementi separati della scheda tecnica: pressione statica ammissibile, effetto zero della pressione statica ed effetto di intervallo della pressione statica. Potrebbero essere necessari anche la selezione del collettore, linee di impulso bilanciate, collegamenti privi di perdite e azzeramento alla pressione statica operativa.

Una pressione statica elevata con una DP ridotta appare nel flusso dell"orifizio, nei sistemi di filtri pressurizzati, nel livello di recipienti chiusi e in alcune misurazioni di pompe o tubazioni. In queste applicazioni, un numero di precisione di riferimento ambientale di base non è sufficiente per la selezione del modello.

Il turndown modifica la precisione effettiva?

Il turndown è il rapporto tra l"intervallo disponibile di un sensore e l"intervallo configurato. Uno Smart Transmitter con un limite di intervallo superiore di 100 kPa configurato per 0–10 kPa funziona con un turndown 10:1. Se la sua precisione effettiva cambia dipende dall"equazione del produttore.

Considera due possibili specifiche per quel trasmettitore:

1. Se la precisione è ±0,075% dell'URL di 100 kPa , l'errore assoluto è ±75 Pa. Rispetto all'intervallo di 10 kPa configurato, questo diventa ±0,75% dell'intervallo.

2. Se la precisione è ±0,075% del campo calibrato di 10 kPa , l'errore assoluto è ±7,5 Pa.

Entrambi gli esempi possono essere descritti casualmente come "precisione dello 0,075%," ma le loro prestazioni nell"intervallo configurato differiscono di un fattore dieci. Alcune specifiche reali rientrano tra questi esempi aggiungendo un moltiplicatore URL/span dopo una soglia di turndown dichiarata.

Il turndown non danneggia o destabilizza necessariamente il trasmettitore. Cambia il modo in cui un errore corretto o relativo all"URL si confronta con l"intervallo di lavoro più piccolo. Per prestazioni di misura ottimali, selezionare la gamma del sensore in modo che il normale funzionamento utilizzi una porzione significativa del campo, pur mantenendo un margine adeguato per le escursioni del processo e la sovrapressione.

Quando vale la pena pagare per una precisione dello 0,075%?

Una maggiore precisione di riferimento è particolarmente utile quando un piccolo errore di pressione produce un errore significativo nel flusso, nel livello, nel bilancio di massa, nella qualità del prodotto, nel consumo di energia o nella stabilità del controllo.

Le applicazioni tipiche includono:

• Misurazione del flusso dall'orifizio: DP viene convertito in flusso utilizzando una relazione di radice quadrata. La precisione del trasmettitore, la selezione della portata, l'incertezza dell'elemento primario, i dati sulla densità e l'installazione influenzano tutti il ​​risultato del flusso finale.

• Flusso critico per la custodia o il processo: laddove consentito dallo standard in vigore e dalla procedura commerciale, una minore incertezza del trasmettitore può supportare un budget di misurazione complessivo più ristretto. Il sistema di misurazione completo richiede ancora progettazione, verifica e tracciabilità adeguate.

• Misura di livello a serbatoio chiuso: il trasmettitore sottrae la pressione dello spazio vapore dalla pressione della testa del liquido. Piccoli errori DP possono diventare errori di livello significativi, soprattutto con fluidi a bassa densità o intervalli di livello ristretti.

• Pressione statica elevata con DP ridotto: una forte reiezione di modo comune e la compensazione della pressione statica possono essere importanti quanto la precisione di riferimento.

• Rigoroso controllo del processo: misurazioni stabili e ripetibili possono ridurre la variabilità del circuito di controllo quando il resto del sistema ha capacità di corrispondenza.

Un trasmettitore di pressione differenziale ad alta precisione ha senso quando i calcoli mostrano che ±0,1% FS o ±0,5% FS consumerebbero una quota eccessiva del budget di errore consentito. È meno convincente quando le fluttuazioni del processo, gli effetti dell’installazione o l’elemento di misura primario dominano l’incertezza.

Il monitoraggio di routine del blocco del filtro HVAC di solito non richiede 0,075% FS. La decisione si basa spesso su una soglia o su un trend piuttosto che su un calcolo preciso del bilancio di massa. Un trasmettitore a bassa pressione differenziale con range adeguato e con stabilità, capacità di sovraccarico e ripetibilità adeguate può fornire un valore pratico migliore rispetto a un trasmettitore da processo ad alta pressione statica con un range inutilmente ampio.

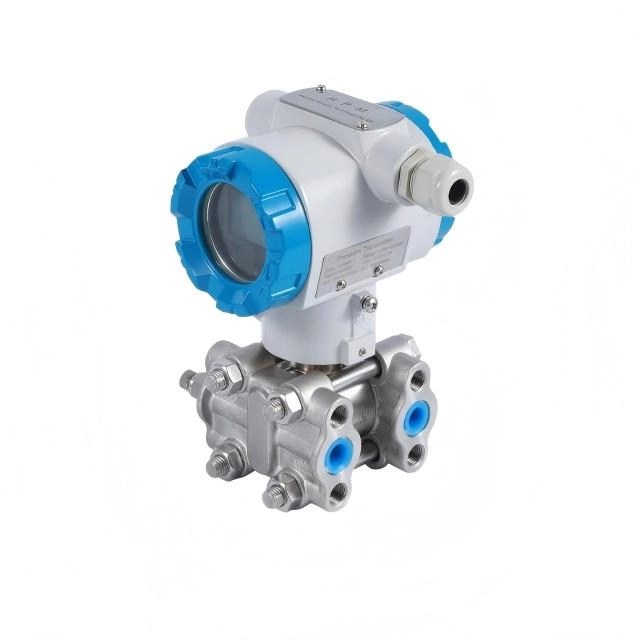

Opzioni del trasmettitore di pressione differenziale HJSensor 0,075%.

Nanjing Hangjia Electronic Technology Co., Ltd. (HIGHJOIN) elenca diverse configurazioni di trasmettitori di pressione differenziale in silicio monocristallino. La disponibilità della precisione dipende dal modello e dalla gamma selezionati, quindi confermare il codice modello completo e la scheda tecnica prima di ordinare.

L' opzione del trasmettitore di pressione differenziale HART è utile quando i team addetti alla messa in servizio necessitano di configurazione o diagnostica digitale oltre a un circuito da 4–20 mA. La funzionalità HART non migliora di per sé la precisione di rilevamento; influisce sulla comunicazione, sulla configurazione e sull'accesso alle informazioni del dispositivo.

Quando si confrontano questi modelli, non selezionare solo la precisione. Confermare l"intervallo DP calibrato, la pressione statica consentita su ciascun lato, i limiti di sovrapressione, la connessione al processo, i materiali a contatto con il fluido, i limiti di temperatura, i requisiti per aree pericolose, l"uscita, il display locale e il metodo di installazione. Per HPM3186 e HPM3136, prestare particolare attenzione alla diversa precisione dichiarata per l"intervallo di 1 kPa rispetto agli intervalli di 6 kPa e superiori.

Come verificare la precisione durante la messa in servizio

La messa in servizio dovrebbe verificare l"intera catena di misura installata e creare un record "come lasciato" per la manutenzione futura. Seguire la procedura approvata del sito e le istruzioni del produttore, soprattutto in servizi pericolosi, pressurizzati o legati alla sicurezza.

1. Conferma la configurazione. Controllare il modello, la gamma del sensore, LRV, URV, unità ingegneristica, modalità di uscita, smorzamento, impostazione della radice quadrata ed eventuali dati del sigillo remoto rispetto alla scheda delle specifiche dello strumento.

2. Ispezionare l'installazione. Verificare le connessioni lato alto e basso, l'orientamento del collettore, la pendenza della linea di impulso, i supporti, la tenuta delle perdite, le disposizioni di sfiato o drenaggio e la parità dei battenti del liquido dove richiesto.

3. Stabilizzare la configurazione. Consentire al trasmettitore, al riferimento di pressione e alle connessioni di test di raggiungere una temperatura stabile. Isolare il processo utilizzando la sequenza del collettore approvata.

4. Equalizzare e controllare zero. Con entrambi i lati alla stessa pressione, osservare la lettura DP. Per il servizio ad alta pressione statica, eseguire il controllo dello zero consentito a una pressione statica rappresentativa quando la procedura e l'attrezzatura lo consentono.

5. Utilizzare un riferimento tracciabile. La fonte di pressione e lo standard di riferimento devono avere una capacità sufficiente e uno stato di calibrazione attuale. Includere l'incertezza del calibratore nella decisione di accettazione.

6. Applicare più punti verso l'alto. Eseguire il test allo 0%, 25%, 50%, 75% e 100% dell'intervallo calibrato o nei punti richiesti dalla procedura del sito. Registrare sia il riferimento che l'uscita del trasmettitore.

7. Prova verso il basso. Ripetere i punti dal 100% allo 0% per rivelare l'isteresi e confermare la ripetibilità.

8. Confrontare con la tolleranza corretta. Convertire l'equazione di precisione applicabile in unità di pressione o di uscita. Non utilizzare automaticamente lo 0,075% di ciascuna lettura del test.

9. Taglia solo quando giustificato. Se il dispositivo è fuori tolleranza, ispezionare la configurazione e l'installazione del test prima di applicare lo zero o il trim del sensore. Seguire la sequenza del produttore ed evitare di utilizzare una regolazione dello zero per nascondere un altro problema.

10. Ricontrolla e documenta. Ripetere il test dopo la regolazione, quindi registrare i valori trovati e lasciati, gli ID dell'apparecchiatura, le condizioni ambientali, il tecnico, la data e l'intervallo di calibrazione successivo.

Per un trasmettitore da 0–100 kPa specificato a ±0,075% FS, la banda di precisione di riferimento di base è ±75 Pa. Potrebbe essere necessario che il limite di accettabilità sul campo sia più ampio se include legittimamente l"incertezza del calibratore, l"errore dell"uscita analogica o le tolleranze definite dal sito. Al contrario, una procedura regolamentata o critica per la sicurezza può imporre requisiti aggiuntivi che questo calcolo generale non sostituisce.

Conclusione

Un trasmettitore di pressione differenziale 0,075% FS ha un limite di errore di riferimento pari al campo di fondo scala definito moltiplicato per 0,00075. Ciò significa ±4,5 Pa per 6 kPa, ±30 Pa per 40 kPa, ±75 Pa per 100 kPa e ±0,75 kPa per 1 MPa. Il calcolo è semplice; interpretare correttamente le specifiche è la parte più difficile.

Prima di scegliere un trasmettitore, identificare se la precisione si basa sul fondo scala, sull"intervallo calibrato, sull"URL del sensore o sulla lettura. Quindi controlla cosa include il valore di precisione di riferimento e aggiungi gli effetti che contano nell"applicazione installata: temperatura, pressione statica, turndown, deriva, linee di impulso, spostamento dello zero, conversione di uscita e incertezza di calibrazione. Un trasmettitore con un buon range e correttamente collaudato con la giusta capacità di pressione statica fornirà solitamente prestazioni di misurazione più utili rispetto a una percentuale principale inferiore applicata senza tali controlli.

FAQ

La precisione dello 0,075% è basata sul fondo scala o sulla lettura effettiva?

Se la scheda tecnica indica ±0,075% FS, si basa sul fondo scala o sull"intervallo definito dal produttore, non sulla lettura corrente. Tuttavia, alcune specifiche del trasmettitore intelligente utilizzano l"intervallo calibrato, l"URL del sensore o un"equazione combinata URL/intervallo. Utilizzare sempre la definizione e la formula esatta nella scheda tecnica specifica del modello.

Qual è l"errore di un trasmettitore da 0–100 kPa a 0,075% FS?

L'errore di riferimento massimo è 100 kPa × 0,00075 = ±0,075 kPa , che equivale a ±75 Pa . Questo risultato si applica alle condizioni di riferimento e alle inclusioni indicate nella scheda tecnica.

È necessaria una precisione dello 0,075% per il monitoraggio del filtro?

Di solito no. Il monitoraggio dei filtri è comunemente un"applicazione di soglia e tendenza, quindi la corretta selezione dell"intervallo a basso DP, la ripetibilità, la stabilità e la resistenza al sovraccarico o alla contaminazione possono avere un"accuratezza di riferimento superiore allo 0,075% FS. Utilizzare un budget di errore e una tolleranza di allarme per decidere invece di selezionare automaticamente la percentuale più piccola.

In che modo la pressione statica influisce sulla precisione del trasmettitore DP?

La pressione statica agisce su entrambi i lati del gruppo di rilevamento. Ad alta pressione di linea, piccoli disadattamenti meccanici o del sensore possono creare un segnale differenziale apparente, causando uno spostamento dello zero o del campo. Controllare la pressione statica consentita nonché gli effetti di zero e span della pressione statica indicati separatamente.

Qual è la differenza tra precisione e stabilità a lungo termine?

L"accuratezza descrive la vicinanza a un riferimento in condizioni specifiche in un dato momento. La stabilità a lungo termine descrive quanto la produzione può variare nel corso di mesi o anni. Un trasmettitore può avere un"eccellente precisione iniziale ma richiedere comunque un intervallo di calibrazione adatto alla sua stabilità, alle condizioni di servizio e al rischio del processo.

Il turndown del trasmettitore riduce la precisione effettiva?

Può. Se l"errore è corretto o legato all"URL del sensore, la configurazione di un intervallo più piccolo rende tale errore una percentuale maggiore dell"intervallo di lavoro. Se la specifica si basa esclusivamente sull"intervallo calibrato entro il turndown consentito, la variazione potrebbe essere inferiore. Esamina l"equazione URL/intervallo del produttore e il limite di disattivazione.
