Spiegazione del trasmettitore di temperatura | Connessione e calibrazione

Vi siete mai chiesti come le industrie mantengono un controllo preciso della temperatura? I trasmettitori di temperatura svolgono un ruolo cruciale in questo processo. Convertono i segnali dei sensori in uscite standardizzate per un monitoraggio accurato.

In questo post imparerai cosa sono i trasmettitori di temperatura, il loro ruolo nei sistemi di controllo, i segnali di uscita comuni e i sensori compatibili.

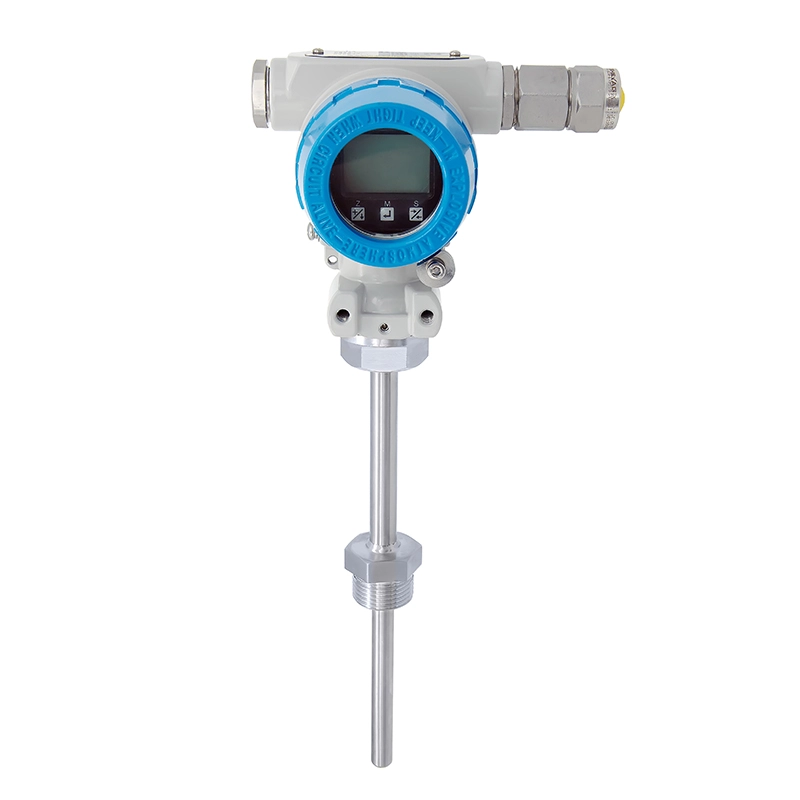

Spiegazione del trasmettitore di temperatura: connessione e calibrazione

Tipi di collegamenti del trasmettitore di temperatura: 2 fili o 4 fili

I trasmettitori di temperatura sono generalmente disponibili in due configurazioni di cablaggio principali: a 2 fili e a 4 fili . Un trasmettitore a 2 fili utilizza la stessa coppia di fili per fornire alimentazione e trasmettere il segnale di uscita, solitamente un circuito di corrente da 4-20 mA. Questa configurazione semplifica il cablaggio e riduce i costi ma può limitare la qualità del segnale su lunghe distanze. Al contrario, un trasmettitore a 4 fili ha coppie separate per l'alimentazione e l'uscita del segnale, offrendo un migliore isolamento e una maggiore precisione, soprattutto in ambienti industriali rumorosi.

Integrazione dei trasmettitori di temperatura nei circuiti di controllo

Nei sistemi di controllo del processo, i trasmettitori di temperatura collegano i sensori di temperatura a controller come PLC o DCS. Il trasmettitore converte i segnali del sensore in uscite standardizzate, comunemente 4-20 mA o 0-10 V, che il controller legge per monitorare o regolare le variabili di processo. Una corretta integrazione richiede attenzione al cablaggio, alla messa a terra e alla schermatura per ridurre al minimo le interferenze del segnale. Inoltre, la selezione del tipo di trasmettitore corretto, ad esempio un trasmettitore RTD o un trasmettitore a termocoppia, garantisce la compatibilità con il sensore e il sistema di controllo.

Sensori di temperatura comuni: termocoppie e RTD

Due sensori primari si accoppiano con trasmettitori di temperatura: termocoppie e rilevatori di temperatura a resistenza (RTD) . Le termocoppie generano una piccola tensione proporzionale alle variazioni di temperatura, rendendole adatte per ampi intervalli di temperatura e risposta rapida. Gli RTD variano la resistenza con la temperatura e offrono maggiore precisione e stabilità, spesso con configurazioni a 2, 3 o 4 fili per ridurre gli effetti del cavo. Molti trasmettitori di temperatura supportano entrambi i tipi di sensore, facilitando applicazioni flessibili.

Trasmettitori di temperatura intelligenti e digitali con protocollo HART

I moderni trasmettitori di temperatura sono spesso dotati di funzionalità intelligenti che utilizzano protocolli di comunicazione digitale come HART. Questi trasmettitori forniscono un"uscita analogica standard (ad esempio, 4-20 mA) oltre a dati digitali come diagnostica del sensore, informazioni sulla calibrazione e stato del dispositivo. I trasmettitori abilitati HART consentono la configurazione e la calibrazione remota, migliorando l"efficienza della manutenzione e riducendo i tempi di inattività. Supportano inoltre l"integrazione in sistemi di controllo avanzati, migliorando l"affidabilità del processo.

Processo di calibrazione passo passo per trasmettitori di temperatura

La calibrazione di un trasmettitore di temperatura garantisce che la sua uscita rifletta accuratamente la temperatura misurata. Il processo generale include:

1. Isolare il trasmettitore dal processo per evitare interferenze.

2. Collegare un simulatore di segnale o un calibratore per imitare l'uscita del sensore (millivolt per termocoppie, resistenza per RTD).

3. Applicare valori di riferimento noti nell'intero intervallo di temperature.

4. Misurare l'uscita del trasmettitore (4-20 mA o 0-10 V) in ciascun punto.

5. Regolare le impostazioni di zero e intervallo per allineare l'output ai valori di riferimento.

6. Ripetere le misurazioni per verificare la precisione.

7. Documentare i risultati della calibrazione per il controllo di qualità.

Strumenti per la calibrazione: calibratori di riferimento del segnale e scatole decadi

Gli strumenti di calibrazione variano a seconda del tipo di sensore e del design del trasmettitore. Per i trasmettitori RTD, le scatole di resistenza a decadi simulano valori di resistenza precisi corrispondenti alle temperature. Per i trasmettitori di termocoppia, i calibratori di riferimento del segnale generano piccoli segnali in millivolt che imitano le uscite della termocoppia. I moderni calibratori multifunzione possono simulare entrambi i tipi di sensori e misurare le uscite del trasmettitore, semplificando il processo di calibrazione.

Confronto tra metodi di calibrazione vecchio stile e nuovo stile

I trasmettitori di temperatura più vecchi utilizzano regolazioni manuali tramite potenziometri multigiro etichettati Zero e Span. I tecnici li trasformano fisicamente per regolare con precisione la corrente di uscita nei punti di calibrazione bassi e alti. I trasmettitori più recenti spesso non dispongono di potenziometri manuali e si affidano invece alla calibrazione basata su software utilizzando strumenti di comunicazione come comunicatori HART o interfacce USB. Questa calibrazione digitale offre maggiore precisione, ripetibilità più semplice e accesso remoto, migliorando l"efficienza complessiva della manutenzione.

Suggerimento: durante la calibrazione dei trasmettitori di temperatura, simulare sempre accuratamente i segnali dei sensori utilizzando strumenti adeguati come calibratori di riferimento del segnale o scatole a decadi per garantire risultati di calibrazione precisi e affidabili.

Comprendere la calibrazione del trasmettitore di temperatura

Perché la calibrazione è fondamentale per la precisione e la sicurezza

La calibrazione di un trasmettitore di temperatura è essenziale per garantire che il dispositivo rifletta accuratamente la temperatura effettiva misurata dal sensore. Nel corso del tempo, fattori come le condizioni ambientali, l"invecchiamento dei componenti e le sollecitazioni meccaniche possono causare una deriva nell"uscita del trasmettitore. Senza una calibrazione regolare, letture imprecise della temperatura possono portare a uno scarso controllo del processo, a rischi per la sicurezza e a una qualità del prodotto compromessa. Ad esempio, nella produzione farmaceutica, anche lievi variazioni di temperatura possono influire sull"efficacia del prodotto, rendendo fondamentale una calibrazione precisa.

Procedure di calibrazione e migliori pratiche

Il processo di calibrazione prevede in genere il confronto dell"uscita del trasmettitore con temperature di riferimento note e l"esecuzione delle modifiche necessarie. Di seguito è riportata una procedura standard per la calibrazione dei trasmettitori di temperatura:

• Isolare il trasmettitore dal processo per evitare interferenze.

• Simula i segnali dei sensori utilizzando un calibratore o una scatola di resistenze decadiali, a seconda che si tratti di un trasmettitore a termocoppia o di un trasmettitore RTD.

• Applicare valori di riferimento nell'intervallo di temperatura, ad esempio 0%, 25%, 50%, 75% e 100% dell'intervallo.

• Misurare l'uscita del trasmettitore (comunemente 4-20 mA o 0-10 V) in ciascun punto.

• Regolare le impostazioni di zero e intervallo per allineare l'uscita con gli ingressi di riferimento.

• Ripetere le misurazioni per confermare la precisione.

• Documentare i risultati per il controllo qualità e la conformità.

L"utilizzo di strumenti adeguati e il rispetto delle linee guida del produttore migliorano l"affidabilità della calibrazione.

Utilizzo dei comunicatori HART per la calibrazione digitale

I moderni trasmettitori di temperatura intelligenti spesso supportano la calibrazione digitale tramite comunicatori HART (Highway Addressable Remote Transducer). Questo strumento si collega al circuito del trasmettitore e consente ai tecnici di:

• Visualizza e modifica le impostazioni di calibrazione da remoto.

• Inserisci temperature di riferimento precise.

• Regola digitalmente i valori di zero e span.

• Recuperare i dati diagnostici per la risoluzione dei problemi.

La calibrazione abilitata HART riduce gli errori manuali, fa risparmiare tempo e supporta la manutenzione remota, in particolare per i trasmettitori di temperatura con display o interfacce digitali integrate.

Intervalli di calibrazione e loro importanza

Ogni trasmettitore di temperatura ha un intervallo di calibrazione specifico, che definisce le temperature minima e massima che può misurare con precisione. La calibrazione deve coprire l"intero intervallo per garantire la linearità e la corretta scalatura del segnale di uscita, come il circuito di corrente standard da 4-20 mA. Ad esempio, un trasmettitore tarato da -50°C a 150°C deve essere testato in più punti all"interno di questo intervallo. Il funzionamento al di fuori dell"intervallo calibrato può causare errori di misurazione e influenzare il controllo del processo.

Impatto della calibrazione del sensore sulla precisione del trasmettitore

La precisione di un trasmettitore di temperatura dipende fortemente dal sensore con cui funziona, come un trasmettitore RTD o un trasmettitore a termocoppia. Se il sensore stesso è fuori calibrazione, l"uscita del trasmettitore sarà imprecisa indipendentemente dal suo stato di calibrazione. Pertanto, la calibrazione congiunta di sensori e trasmettitori di temperatura garantisce la precisione complessiva della misurazione. Controlli e sostituzioni regolari del sensore, combinati con la calibrazione del trasmettitore, mantengono le prestazioni ottimali del sistema.

Suggerimento: calibrare sempre i trasmettitori di temperatura utilizzando lo stesso tipo di sensore e la stessa configurazione installati sul campo per garantire la precisione e l'affidabilità del sistema di misurazione della temperatura.

Tipi di sensori di temperatura compatibili con i trasmettitori

Termocoppie: caratteristiche e segnale in uscita

Le termocoppie sono sensori di temperatura ampiamente utilizzati compatibili con molti trasmettitori di temperatura. Sono costituiti da due fili metallici diversi uniti ad un"estremità, che producono una piccola tensione che cambia con la temperatura. Questa tensione, tipicamente nell"ordine dei millivolt, è proporzionale alla differenza di temperatura tra la giunzione di misura e la giunzione di riferimento (fredda). I trasmettitori a termocoppia convertono questo segnale millivolt in un"uscita standard, come 4-20 mA o 0-10 V, adatta per i sistemi di controllo.

Le termocoppie sono preferite per:

• Ampio intervallo di temperature (da -200°C a oltre 1800°C, a seconda del tipo)

• Tempi di risposta rapidi

• Costruzione semplice con solo due fili

Tuttavia, richiedono una compensazione della giunzione fredda per correggere la temperatura della giunzione di riferimento, che i trasmettitori di temperatura spesso gestiscono internamente.

Rilevatori di temperatura a resistenza (RTD): configurazioni e risposta dei conduttori

Gli RTD misurano la temperatura correlandola alla resistenza elettrica di un metallo, comunemente il platino. La resistenza aumenta in modo prevedibile all"aumentare della temperatura, consentendo una misurazione precisa della temperatura. I trasmettitori RTD convertono questa variazione di resistenza in segnali standard come 4-20 mA.

Gli RTD sono dotati di diverse configurazioni di cavi:

• RTD a 2 fili: il più semplice ma suscettibile a errori di resistenza del cavo.

• RTD a 3 fili: scelta industriale comune; compensa la resistenza del piombo.

• RTD a 4 fili: estremamente preciso; elimina completamente gli effetti della resistenza al piombo.

Gli RTD forniscono precisione e stabilità eccellenti ma hanno un intervallo di temperatura più ristretto rispetto alle termocoppie (tipicamente da -200°C a 850°C). Sono ideali per applicazioni che richiedono un controllo preciso della temperatura.

Sensori a infrarossi e altri tipi di sensori

Oltre alle termocoppie e agli RTD, alcuni trasmettitori di temperatura supportano altri tipi di sensori:

• Sensori a infrarossi (IR): misurano la temperatura senza contatto rilevando la radiazione termica. Utile per bersagli in movimento o pericolosi.

• Termistori: dispositivi a semiconduttore con elevata sensibilità, spesso per intervalli di temperatura limitati.

• Unità sensore-trasmettitore integrate: combina sensore e trasmettitore in un unico alloggiamento per installazioni compatte.

Sebbene meno comuni, questi sensori ampliano la versatilità delle applicazioni dei trasmettitori di temperatura.

Selezione del sensore giusto per la tua applicazione

La scelta della combinazione corretta del trasmettitore del sensore di temperatura dipende da:

• Intervallo di temperatura: le termocoppie coprono temperature estreme; Gli RTD si adattano a intervalli moderati.

• Requisiti di precisione: gli RTD generalmente offrono maggiore precisione e stabilità.

• Tempo di risposta: le termocoppie rispondono più velocemente.

• Condizioni ambientali: gli ambienti difficili potrebbero favorire termocoppie robuste.

• Compatibilità del segnale: assicurarsi che il trasmettitore di temperatura supporti il ​​tipo di sensore e l'uscita, come trasmettitore di temperatura 4 20 mA o trasmettitore di temperatura 0 10 V.

• Vincoli di installazione: la lunghezza del cavo e il metodo di cablaggio (2 fili, 3 fili, 4 fili) influiscono sulla precisione della misurazione.

Ad esempio, un trasmettitore RTD da 4 20 mA è ideale per la misurazione precisa della temperatura nella lavorazione farmaceutica, mentre un trasmettitore a termocoppia può essere migliore per i forni ad alta temperatura.

Suggerimento: verificare sempre che il trasmettitore di temperatura sia compatibile con il tipo di sensore e la configurazione del cablaggio per garantire un'uscita accurata del sensore di temperatura da 4 20 mA e un controllo affidabile del processo.

Migliori pratiche di installazione e collegamento del trasmettitore di temperatura

Tecniche di cablaggio corrette per trasmettitori a 2 e 4 fili

Il corretto cablaggio è fondamentale per garantire prestazioni affidabili del trasmettitore di temperatura. Per i trasmettitori di temperatura a 2 fili , la stessa coppia di fili fornisce alimentazione e trasporta il segnale da 4-20 mA. Questo cablaggio riduce la complessità e i costi di installazione, ma richiede un'attenzione particolare alla lunghezza e alla qualità del cavo per evitare cadute di tensione che influiscono sulla precisione.

Al contrario, i trasmettitori a 4 fili utilizzano coppie separate per l'alimentazione e l'uscita del segnale. Questa separazione migliora l'integrità del segnale, soprattutto in ambienti industriali elettricamente rumorosi. Quando si collega un trasmettitore RTD 4 20 mA o un trasmettitore a termocoppia , assicurarsi che il cablaggio corrisponda al tipo di sensore e alle specifiche del trasmettitore. Per gli RTD, utilizzare la corretta configurazione dei conduttori (2, 3 o 4 fili) per ridurre al minimo gli errori di resistenza dei conduttori. Seguire sempre gli schemi elettrici del produttore per evitare collegamenti errati.

Schermatura e messa a terra per ridurre al minimo le interferenze del segnale

Gli ambienti industriali presentano spesso interferenze elettromagnetiche (EMI) provenienti da motori, azionamenti e altre apparecchiature. Per mantenere pulito il sensore di temperatura con uscita 4 20 mA, utilizzare cavi schermati per il collegamento del trasmettitore. Mettere a terra la schermatura del cavo solo a un"estremità per evitare anelli di terra che possono introdurre rumore.

Anche una corretta messa a terra della custodia del trasmettitore di temperatura e delle scatole di giunzione del sensore aiuta a ridurre le interferenze. Quando si installa un trasmettitore di temperatura con display sul campo, assicurarsi che tutte le parti metalliche siano messe a terra secondo le normative elettriche locali. Evitare di far passare i cavi di segnale parallelamente ai cavi ad alta potenza per ridurre al minimo l'accoppiamento induttivo.

Compensazione della giunzione fredda: perché e come viene eseguita

I trasmettitori a termocoppia richiedono la compensazione della giunzione fredda poiché la tensione della termocoppia dipende dalla differenza di temperatura tra la giunzione di misura e la giunzione di riferimento (fredda). Poiché la temperatura della giunzione fredda varia in base all'ambiente, il trasmettitore deve misurarla e compensarla per fornire letture di temperatura accurate.

La maggior parte dei trasmettitori di termocoppia moderni includono circuiti di compensazione della giunzione fredda integrati. Utilizzano sensori di temperatura interni vicino alla morsettiera per misurare la temperatura della giunzione fredda e regolare di conseguenza l'uscita. Quando si collega un trasmettitore a termocoppia , verificare che la compensazione della giunzione fredda sia abilitata e funzioni correttamente per evitare errori di misurazione.

Considerazioni sul montaggio sul campo e sul montaggio su guida DIN

I trasmettitori di temperatura sono disponibili in vari pacchetti, comprese unità montate sul campo e moduli I trasmettitori montati sul campo vengono installati vicino al sensore, spesso in ambienti difficili. Riducono la degradazione del segnale su cavi lunghi e semplificano il cablaggio integrando sensore e trasmettitore in un unico gruppo. montati su guida DIN .

I trasmettitori montati su guida DIN sono generalmente installati in pannelli di controllo o custodie. Offrono un accesso più semplice per la manutenzione e la calibrazione ma potrebbero richiedere un cablaggio del sensore più lungo. Quando si sceglie tra questi tipi, considerare fattori come le condizioni ambientali, la facilità di accesso e la complessità del cablaggio. Ad esempio, un trasmettitore RTD con display montato su una guida DIN consente rapidi controlli di stato, mentre un trasmettitore montato sul campo riduce al minimo i problemi di cablaggio sui sensori remoti.

Suggerimento: utilizzare sempre cavi schermati e adeguatamente messi a terra e seguire le linee guida di cablaggio del produttore per garantire un collegamento accurato del trasmettitore di temperatura e ridurre al minimo le interferenze del segnale nel sistema di controllo.

Progressi nei trasmettitori di temperatura

Trasmettitori di temperatura wireless e loro vantaggi

I trasmettitori di temperatura wireless hanno rivoluzionato la misurazione della temperatura eliminando la necessità di cablaggi complessi. Questi dispositivi trasmettono i segnali dei sensori di temperatura tramite protocolli wireless come Wi-Fi, Bluetooth o frequenze radio proprietarie. Ciò riduce i costi e la complessità di installazione, soprattutto in siti industriali di grandi dimensioni o di difficile accesso.

I vantaggi chiave includono:

• Flessibilità: possono essere installati in luoghi remoti o pericolosi senza cavi.

• Manutenzione ridotta: meno connessioni fisiche significano meno usura.

• Facile integrazione: i trasmettitori wireless possono connettersi rapidamente ai sistemi di controllo esistenti o alle piattaforme cloud.

• Monitoraggio in tempo reale: è possibile accedere istantaneamente ai dati da qualsiasi luogo, migliorando la supervisione del processo.

I trasmettitori di temperatura wireless spesso supportano uscite standard come 4-20 mA tramite gateway, garantendo la compatibilità con PLC e DCS.

Integrazione con i moderni sistemi di controllo (PLC, DCS)

I moderni trasmettitori di temperatura, inclusi trasmettitori RTD e trasmettitori a termocoppia, sono progettati per una perfetta integrazione con sistemi di controllo come controllori logici programmabili (PLC) e sistemi di controllo distribuito (DCS). Forniscono un sensore di temperatura affidabile con 4 uscite da 20 mA o segnali da 0-10 V che i controller utilizzano per mantenere le variabili di processo.

I trasmettitori avanzati supportano i protocolli di comunicazione digitale, consentendo:

• Configurazione e diagnostica remota

• Precisione dei dati migliorata

• Cablaggio e risoluzione dei problemi semplificati

Questa integrazione migliora il controllo del processo, riduce i tempi di inattività e ottimizza le prestazioni del sistema.

Protocolli di comunicazione digitale: FOUNDATION FIELDBUS e Profibus

Oltre alle uscite analogiche, molti trasmettitori di temperatura ora incorporano standard di comunicazione digitale come FOUNDATION FIELDBUS e Profibus. Questi protocolli supportano il cablaggio multi-drop e consentono a più dispositivi di condividere un unico bus di comunicazione.

I vantaggi includono:

• Scambio dati migliorato: i trasmettitori inviano diagnostica dettagliata, dati di calibrazione e stato del sensore.

• Complessità di cablaggio ridotta: meno cavi riducono i costi di installazione.

• Scalabilità migliorata: facile aggiungere o sostituire i dispositivi senza ricablare.

Ad esempio, un trasmettitore di temperatura con display può mostrare valori in tempo reale localmente mentre comunica dati dettagliati tramite Profibus al sistema di controllo.

Tendenze future nella tecnologia di misurazione della temperatura

La tecnologia dei trasmettitori di temperatura continua ad evolversi, concentrandosi su:

• Funzionalità intelligenti migliorate: più trasmettitori saranno dotati di diagnostica integrata, avvisi di manutenzione predittiva e funzioni di autocalibrazione.

• Reti mesh wireless: offrono comunicazioni robuste e scalabili per grandi impianti industriali.

• Integrazione con IoT: i trasmettitori si collegheranno direttamente alle piattaforme cloud per analisi avanzate e monitoraggio remoto.

• Miniaturizzazione e robustezza: i trasmettitori più piccoli e più durevoli sono adatti ad ambienti difficili e installazioni compatte.

• Raccolta di energia: i futuri trasmettitori wireless potrebbero utilizzare fonti di energia ambientale, riducendo la dipendenza dalla batteria.

Queste tendenze mirano a migliorare la precisione, l’affidabilità e la facilità d’uso dei trasmettitori di sensori di temperatura in tutti i settori.

Suggerimento: quando si passa a trasmettitori di temperatura avanzati, considerare la compatibilità con il sistema di controllo e i protocolli di comunicazione esistenti per massimizzare i vantaggi dell'integrazione e rendere la propria installazione a prova di futuro.

Risoluzione dei problemi e manutenzione dei trasmettitori di temperatura

Cause comuni di letture imprecise della temperatura

Letture di temperatura imprecise da un trasmettitore di temperatura possono derivare da diversi problemi. Una causa comune è il degrado o il danneggiamento del sensore , per cui il sensore RTD o termocoppia non produce più segnali corretti. Anche problemi di cablaggio come collegamenti allentati, fili rotti o un collegamento errato del trasmettitore di temperatura interrompono la trasmissione del segnale. Le interferenze elettriche provenienti da apparecchiature vicine possono introdurre rumore, influenzando la qualità del segnale di uscita del sensore di temperatura 4 20 mA. Inoltre, gli errori di compensazione della giunzione fredda nei trasmettitori a termocoppia portano a calcoli errati della temperatura. Anche fattori ambientali come umidità estrema, vibrazioni o variazioni di temperatura possono causare la deriva del trasmettitore nel tempo.

Intervalli regolari di manutenzione e calibrazione

Per mantenere la precisione e l"affidabilità, è essenziale eseguire una manutenzione regolare e calibrare i trasmettitori di temperatura su base programmata. La maggior parte degli standard industriali consigliano la calibrazione ogni sei mesi, ma questa può variare a seconda della criticità dell"applicazione e delle condizioni ambientali. Durante la manutenzione, ispezionare l"integrità del cablaggio, verificare la presenza di corrosione e verificare che la schermatura e la messa a terra rimangano efficaci. Ricalibrare il trasmettitore utilizzando strumenti appropriati come calibratori di riferimento del segnale o comunicatori HART per garantire che l"uscita sia allineata ai valori di temperatura effettivi. Mantenere un registro di calibrazione aiuta a tenere traccia delle tendenze delle prestazioni e ad anticipare le esigenze di manutenzione.

Identificazione e risoluzione dell"attenuazione e del rumore del segnale

L"attenuazione del segnale e il rumore possono degradare la qualità dell"uscita del trasmettitore di temperatura 4 20 mA o 0-10 V. Per identificare questi problemi, utilizzare un multimetro o un calibratore di circuito per misurare la potenza del segnale in vari punti lungo il cablaggio. Se si verifica un"attenuazione, verificare la presenza di cavi lunghi o di cablaggi di scarsa qualità che causano cadute di tensione. Il rumore spesso deriva da interferenze elettromagnetiche (EMI); la schermatura dei cavi con treccia metallica messa a terra e la separazione dei cavi di segnale dalle linee elettriche riducono questo problema. Se l"interferenza persiste, prendere in considerazione l"utilizzo di una configurazione del trasmettitore a 4 fili o l"installazione di isolatori di segnale. La corretta messa a terra del trasmettitore di temperatura con sensori RTD o termocoppia è fondamentale per ridurre al minimo il rumore.

Garantire affidabilità e prestazioni a lungo termine

L"affidabilità a lungo termine dei trasmettitori di temperatura dipende da una combinazione di corretta installazione, calibrazione regolare e manutenzione preventiva. Utilizza trasmettitori di sensori di temperatura di alta qualità adatti ai requisiti di processo, come un trasmettitore RTD 4 20 mA per un controllo preciso o un robusto trasmettitore a termocoppia per alte temperature. Proteggi i trasmettitori da condizioni ambientali difficili selezionando custodie adatte o unità montate sul campo. Impiega trasmettitori di temperatura digitali con protocollo HART per la diagnostica remota e una più semplice risoluzione dei problemi. Aggiorna regolarmente il firmware quando disponibile e sostituisci i sensori che mostrano segni di usura. Queste pratiche aiutano a mantenere un funzionamento costante del trasmettitore di temperatura e un controllo accurato del processo nel tempo.

Suggerimento: pianifica controlli regolari di calibrazione e manutenzione dei tuoi trasmettitori di temperatura per rilevare e risolvere rapidamente problemi di cablaggio, guasti dei sensori e rumore del segnale, garantendo una misurazione della temperatura accurata e affidabile.

Conclusione

Per massimizzare la precisione e l'efficienza con i trasmettitori di temperatura è necessario un collegamento e una calibrazione adeguati. Una corretta installazione e una calibrazione regolare garantiscono letture affidabili della temperatura e controllo del processo. La scelta del trasmettitore giusto, ad esempio i modelli a 2 o 4 fili, si adatta a tipi di sensori e ambienti specifici. La misurazione accurata della temperatura supporta prestazioni e sicurezza costanti del processo. HIGHJOIN offre trasmettitori di temperatura avanzati che combinano funzionalità intelligenti con un design robusto, fornendo un controllo preciso e una facile integrazione per diverse applicazioni industriali. Affidati a HIGHJOIN per migliorare i tuoi sistemi di misurazione della temperatura.

FAQ

D: Cos"è un trasmettitore di temperatura e come funziona?

R: Un trasmettitore di temperatura converte i segnali provenienti da sensori di temperatura come RTD o termocoppie in uscite standardizzate come 4-20 mA o 0-10 V. Garantisce un"uscita precisa del sensore di temperatura per i sistemi di controllo compensando le caratteristiche del sensore e i fattori ambientali.

D: Come si collega correttamente un trasmettitore di temperatura?

R: Il corretto collegamento del trasmettitore di temperatura dipende dal tipo di cablaggio: a 2 o 4 fili. Utilizzare cavi schermati, seguire le configurazioni dei cavi del sensore (ad esempio, RTD a 3 o 4 fili) e garantire una corretta messa a terra per ridurre al minimo il rumore e mantenere un"uscita precisa del sensore di temperatura 4 20 mA.

D: Perché è importante la calibrazione dei trasmettitori di temperatura?

R: La calibrazione dei trasmettitori di temperatura allinea la loro uscita con temperature di riferimento note, garantendo sicurezza e controllo accurato del processo. La calibrazione regolare previene la deriva causata dall"invecchiamento o da fattori ambientali, mantenendo un funzionamento affidabile del trasmettitore di temperatura e la precisione della misurazione.

D: Quali strumenti vengono utilizzati per la calibrazione del trasmettitore di temperatura?

R: La calibrazione utilizza in genere calibratori di riferimento del segnale per trasmettitori a termocoppia e scatole di resistenza decadiali per trasmettitori RTD. I moderni trasmettitori di temperatura intelligenti possono anche essere calibrati digitalmente tramite comunicatori HART per regolazioni precise dello zero e del campo.

D: Quali sono le differenze tra i trasmettitori RTD e i trasmettitori a termocoppia?

R: I trasmettitori RTD misurano le variazioni di resistenza con elevata precisione e stabilità, spesso utilizzando connessioni a 3 o 4 fili. I trasmettitori a termocoppia convertono piccoli segnali di tensione su ampi intervalli di temperatura e richiedono una compensazione della giunzione fredda. Entrambi forniscono uscite come trasmettitore di temperatura 4 20 mA per sistemi di controllo.

D: Come posso risolvere i problemi relativi alle letture imprecise di un trasmettitore di temperatura?

R: Verificare la presenza di danni al sensore, errori di cablaggio, messa a terra inadeguata ed errori di compensazione della giunzione fredda. Utilizzare un multimetro per verificare l"integrità del segnale e garantire che il collegamento del trasmettitore di temperatura segua le linee guida del produttore. La calibrazione regolare aiuta inoltre a mantenere l"uscita precisa del trasmettitore del sensore di temperatura.
