Cos'è un trasmettitore di livello sommergibile?

Introduzione

Vi siete mai chiesti come misuriamo i livelli dei liquidi sotto la superficie? I trasmettitori di livello sommergibili sono la risposta. Questi dispositivi sono fondamentali per un'accurata gestione dell'acqua, garantendo un monitoraggio preciso anche in ambienti difficili. In questo post imparerai la loro funzionalità, importanza e applicazioni in vari settori.

Comprensione dei trasmettitori di livello sommergibili

Definizione e funzionalità

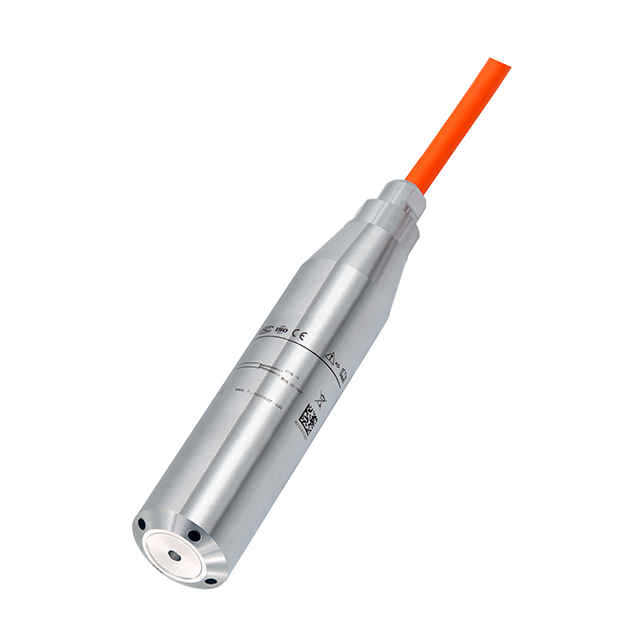

Un trasmettitore di livello sommergibile è un sensore di pressione specializzato progettato per misurare i livelli di liquidi mediante immersione direttamente nel fluido. Funziona rilevando la pressione idrostatica, ovvero la pressione esercitata dalla colonna di liquido sopra il sensore. Questa pressione aumenta quando il livello del liquido aumenta e diminuisce quando scende.

Il trasmettitore converte questa pressione in un segnale elettrico, solitamente un'uscita da 4-20 mA, che può essere inviato a sistemi di monitoraggio o controllo. Questo segnale continuo consente agli operatori di monitorare i livelli dei liquidi in tempo reale, garantendo una gestione precisa in varie applicazioni come pozzi, serbatoi o corpi idrici aperti.

Poiché è immerso nel liquido, il dispositivo deve essere impermeabile e resistente alla corrosione o agli attacchi chimici. Spesso include un tubo di sfiato che equalizza la pressione atmosferica, garantendo che la lettura della pressione corrisponda solo all'altezza della colonna di liquido e non ai cambiamenti atmosferici.

Componenti chiave e caratteristiche di progettazione

I trasmettitori di livello sommergibili sono generalmente costituiti dalle seguenti parti principali:

● Elemento sensibile: solitamente un sensore di pressione a membrana che rileva la pressione idrostatica.

● Elettronica: converte il segnale di pressione in un'uscita elettrica utilizzabile.

● Alloggiamento: realizzato con materiali resistenti alla corrosione come acciaio inossidabile o plastica specializzata per resistere ad ambienti difficili.

● Cavo: include sia conduttori elettrici che un tubo di sfiato per il riferimento della pressione atmosferica; spesso realizzati con materiali durevoli e resistenti agli agenti chimici come il poliuretano rinforzato con Kevlar.

● Cono o peso: una punta appesantita aiuta il trasmettitore ad affondare e rimanere stabile sul fondo della colonna di liquido, prevenendo l'aggrovigliamento dei cavi e facilitando l'installazione in spazi ristretti.

● Scatola di terminazione: una custodia resistente alle intemperie all'estremità del cavo protegge il tubo di sfiato e l'elettronica dall'ingresso di umidità e dal rumore elettrico.

Il design si concentra sulla durata e sulla precisione. Ad esempio, un profilo stretto aiuta a installare il trasmettitore in spazi ristretti come involucri di pozzi stretti. Il tubo di sfiato del cavo deve essere protetto da un filtro essiccante per evitare l'accumulo di umidità, che potrebbe alterare le letture.

Alcuni modelli includono funzionalità integrate di protezione da sovratensione e compatibilità elettromagnetica (EMC) per prevenire danni da interferenze elettriche come fulmini o rumore della pompa. Ciò garantisce un funzionamento affidabile anche in condizioni industriali o ambientali difficili.

Come funzionano i trasmettitori di livello sommergibili

Misurazione della pressione idrostatica

I trasmettitori di livello sommergibili misurano i livelli dei liquidi rilevando la pressione idrostatica. Quando il trasmettitore è posizionato sul fondo di un serbatoio, di un pozzo o di uno specchio d'acqua, la pressione che rileva è dovuta al peso della colonna di liquido sopra di esso. Questa pressione aumenta quando il livello del liquido aumenta e diminuisce quando scende.

Il principio è semplice: la pressione (P) è uguale all'altezza della colonna di liquido (h) moltiplicata per la densità del liquido (ρ) e la gravità (g). Espresso come:

P = h × ρ × g

Ad esempio, 1 metro di colonna d'acqua corrisponde all'incirca a 100 millibar di pressione. L'elemento sensibile del trasmettitore, solitamente un diaframma, rileva queste variazioni di pressione e le converte in un segnale elettrico. Questo segnale, spesso un'uscita da 4-20 mA, rappresenta il livello del liquido e viene inviato ai sistemi di controllo o monitoraggio per ottenere dati in tempo reale.

Poiché il trasmettitore è immerso, deve essere sigillato contro l'ingresso di acqua e resistente alla corrosione o agli attacchi chimici. Il suo design garantisce prestazioni affidabili anche in ambienti difficili.

Ruolo del tubo di sfiato nelle letture accurate

Una caratteristica importante dei trasmettitori di livello sommergibili è il tubo di sfiato integrato nel cavo. Questo tubo collega il lato di riferimento interno del trasmettitore del sensore di pressione alla pressione atmosferica all'esterno del liquido.

Perché è necessario? Il sensore di pressione misura la pressione assoluta, che comprende sia la pressione idrostatica della colonna di liquido che la pressione atmosferica sopra la superficie del liquido. Per isolare solo la pressione idrostatica, il sensore deve 'conoscere' la pressione atmosferica. Il tubo di sfiato equalizza la camera di riferimento interna del sensore con l'atmosfera circostante, consentendogli di sottrarre la pressione atmosferica dalla pressione totale misurata.

Senza questo sfiato, i cambiamenti nella pressione atmosferica causerebbero letture imprecise del livello del liquido. Ad esempio, un improvviso calo della pressione atmosferica apparirebbe erroneamente come un aumento del livello del liquido se il sensore fosse sigillato e non ventilato.

Il tubo di sfiato è accuratamente protetto dall'ingresso di umidità, spesso da un filtro essiccante alloggiato in una scatola di derivazione all'estremità del cavo. Ciò impedisce al vapore acqueo di entrare nel tubo, il che potrebbe distorcere le letture della pressione. I materiali del cavo e del tubo di sfiato sono selezionati per durabilità e resistenza chimica per mantenere la precisione a lungo termine.

Suggerimento: assicurarsi sempre che il tubo di sfiato sia installato correttamente e protetto da un filtro essiccante per mantenere misurazioni di livello precise e stabili nel tempo.

Applicazioni dei trasmettitori di livello sommergibili

I trasmettitori di livello sommergibili svolgono un ruolo cruciale in molti settori fornendo misurazioni del livello dei liquidi accurate e affidabili. Il loro design consente loro di essere immersi direttamente nei liquidi, rendendoli ideali per ambienti difficili. Ecco alcune applicazioni comuni in cui questi dispositivi eccellono:

Impianti di trattamento delle acque

Negli impianti di trattamento delle acque, il mantenimento di livelli precisi dell'acqua è essenziale per un trattamento efficiente. I trasmettitori di livello sommergibili monitorano continuamente serbatoi, chiarificatori e serbatoi. Il loro design impermeabile e resistente alla corrosione garantisce un funzionamento a lungo termine nonostante l'esposizione a sostanze chimiche e diverse qualità dell'acqua. Gli operatori si affidano ai dati in tempo reale provenienti da questi trasmettitori per controllare gli afflussi, i deflussi e le fasi di trattamento, contribuendo a mantenere la qualità dell'acqua e a rispettare le normative.

Pozzi di monitoraggio e pozzi di produzione

Il monitoraggio dei livelli delle acque sotterranee nei pozzi è fondamentale per la gestione delle risorse e la protezione ambientale. I trasmettitori sommersi sono installati vicino al fondo dei pozzi per misurare la pressione idrostatica causata dalla colonna d'acqua sovrastante. Questi dati aiutano a tenere traccia dei livelli delle falde acquifere, a rilevare i prelievi e a prevenire il pompaggio eccessivo. Nei pozzi di produzione, il posizionamento del trasmettitore appena sopra la pompa consente agli operatori di monitorare accuratamente la profondità dell'acqua, garantendo un funzionamento efficiente delle pompe ed evitando danni dovuti al funzionamento a secco.

Livelli dei serbatoi ventilati e aree a cielo aperto

I trasmettitori di livello sommergibili sono particolarmente adatti per serbatoi ventilati e corpi idrici a cielo aperto. Ad esempio, in pozzi aperti soggetti a allagamenti, sul fondo del serbatoio è possibile montare un dispositivo sommergibile con un adattatore filettato. Misura accuratamente il livello dell'acqua compensando le variazioni di pressione atmosferica attraverso il tubo di sfiato. Il tubo di sfiato è collegato a un filtro essiccante in una scatola di derivazione, impedendo l'ingresso di umidità e preservando la precisione della misurazione nel tempo.

Monitoraggio del percolato nelle discariche

Le discariche generano percolato che deve essere gestito con attenzione per prevenire la contaminazione ambientale. I trasmettitori sommergibili monitorano i livelli di percolato all'interno dei rivestimenti protettivi per garantire un pompaggio e un trattamento tempestivi. Un secondo trasmettitore all'esterno del rivestimento tiene traccia dei livelli delle acque sotterranee, avvisando gli operatori di potenziali violazioni del rivestimento. Poiché il percolato può essere chimicamente aggressivo, i trasmettitori utilizzati qui spesso presentano corpi in acciaio inossidabile 316L e cavi in ​​poliuretano per resistenza chimica e durata.

Vantaggi dell'utilizzo di trasmettitori di livello sommergibili

I trasmettitori di livello sommergibili offrono numerosi vantaggi che li rendono la scelta preferita per la misurazione del livello dei liquidi in vari settori. Il loro design e la loro tecnologia garantiscono affidabilità, precisione e resilienza in ambienti difficili.

Elevata affidabilità e precisione

Questi trasmettitori forniscono misurazioni coerenti e precise rilevando direttamente la pressione idrostatica nella posizione del sensore. Poiché sono sommersi, misurano la pressione effettiva della colonna di liquido sovrastante, fornendo dati di livello in tempo reale. Molti modelli offrono una precisione migliore di ±0,25% rispetto al fondo scala, garantendo un monitoraggio affidabile per applicazioni critiche come pozzi di falda freatica o impianti di trattamento delle acque. Il segnale di uscita continuo da 4-20 mA si integra facilmente con i sistemi di controllo, consentendo il controllo automatizzato del processo e gli avvisi.

La loro precisione rimane stabile nel tempo grazie agli elementi di rilevamento durevoli e all'elettronica progettata per resistere alla deriva. Inoltre, funzionalità integrate come la protezione da sovratensione e la schermatura per la compatibilità elettromagnetica (EMC) aiutano a mantenere l'integrità della misurazione anche in ambienti industriali elettricamente rumorosi.

Idoneità per ambienti difficili

I trasmettitori sommergibili eccellono in condizioni difficili in cui altri sensori potrebbero guastarsi. I loro alloggiamenti sigillati e impermeabili proteggono i componenti interni dall'ingresso di acqua, sporco e contaminanti. Materiali come l'acciaio inossidabile o le plastiche specializzate resistono alla corrosione, all'abrasione e agli attacchi chimici. Ciò li rende ideali per l'uso nel trattamento delle acque reflue, nei pozzi a cielo aperto e nei serbatoi chimici.

Il cono ponderato e il profilo stretto consentono l'impiego in spazi ristretti come involucri o tubi di pozzi stretti. Il design del tubo di sfiato compensa le variazioni della pressione atmosferica, garantendo letture accurate nonostante le fluttuazioni meteorologiche. Inoltre, la scatola di derivazione con filtro essiccante previene l'accumulo di umidità all'interno del tubo di sfiato, mantenendo l'affidabilità del sensore per lunghi periodi.

Compatibilità chimica e resistenza

Nelle applicazioni che coinvolgono liquidi aggressivi o corrosivi, la compatibilità dei materiali è fondamentale. I trasmettitori sommergibili sono disponibili con custodie e cavi realizzati con sostanze chimicamente resistenti come acciaio inossidabile 316L, PVDF o poliuretano rinforzato con Kevlar. Questi materiali resistono alla degradazione causata da acidi, alcali e altri prodotti chimici aggressivi.

Questa resistenza chimica prolunga la durata utile del trasmettitore e riduce le esigenze di manutenzione. Inoltre previene la contaminazione del liquido da misurare, che è vitale nel monitoraggio ambientale e nei processi industriali. La selezione dei materiali giusti per il trasmettitore in base alla chimica specifica del liquido garantisce prestazioni e sicurezza ottimali.

Sfide e considerazioni

Danni potenziali derivanti da fulmini e rumore della pompa

I trasmettitori di livello sommergibili spesso operano in ambienti soggetti a disturbi elettrici. I fulmini possono indurre picchi di energia elevata, potenzialmente danneggiando i componenti elettronici sensibili all'interno del trasmettitore. Sebbene alcuni modelli includano una protezione da sovratensione integrata in grado di resistere a impulsi fino a 500 V o 250 A, un fulmine diretto di solito causa danni irreversibili.

Anche il rumore della pompa e le interferenze elettromagnetiche (EMI) provenienti da apparecchiature elettriche vicine possono influire sulla precisione del segnale. Il rumore può entrare attraverso il cavo e distorcere l'uscita del trasmettitore, portando a letture inaffidabili o errori del sistema di controllo. Per contrastare questo problema, molti trasmettitori sono dotati di protezione per la compatibilità elettromagnetica (EMC) e utilizzano cavi schermati. Queste misure aiutano a bloccare le interferenze, mantenendo l'integrità del segnale anche in ambienti elettricamente rumorosi.

Vincoli di spazio nell'installazione

Molti trasmettitori di livello sommergibili sono installati in spazi ristretti come involucri di pozzi stretti o tubi sottili. Ad esempio, i pozzi di produzione possono avere tubi in PVC di soli 1 pollice di diametro. L'installazione di trasmettitori ingombranti o di ampio profilo in queste aree ristrette può essere impegnativa o impossibile.

Per risolvere questo problema, i produttori progettano trasmettitori con un profilo stretto e un cono appesantito. Il design sottile facilita l'inserimento e impedisce al sensore di rimanere bloccato. Il cono appesantito aiuta a guidare il trasmettitore attraverso tubi stretti e impedisce che il cavo si aggrovigli. I cavi di lunghezza personalizzata aiutano inoltre a montare il trasmettitore esattamente dove necessario senza un allentamento eccessivo che potrebbe causare problemi.

Importanza della protezione EMC e dei cavi schermati

L’interferenza elettromagnetica è un problema comune negli ambienti industriali e di gestione delle acque. Senza un'adeguata protezione, le interferenze elettromagnetiche possono causare un comportamento irregolare del sensore o segnali di uscita corrotti. Ciò compromette l'affidabilità delle misurazioni di livello, il che potrebbe portare a uno scarso controllo del processo o a rischi per la sicurezza.

La protezione EMC implica la progettazione dell'elettronica del trasmettitore per resistere alle interferenze provenienti da campi elettromagnetici esterni. I cavi schermati includono uno strato conduttivo attorno ai conduttori che impedisce al rumore elettromagnetico di entrare nelle linee di segnale. Combinate, queste caratteristiche garantiscono una trasmissione dei dati stabile e precisa dal sensore sommerso al sistema di controllo.

Inoltre, la terminazione o la scatola di giunzione all'estremità del cavo svolge un ruolo fondamentale. Protegge il tubo di sfiato e i componenti elettronici dall'ingresso di umidità e dal rumore elettrico. L'integrazione di dispositivi di protezione da sovratensione all'interno di questa scatola protegge ulteriormente il sistema dai picchi di tensione transitori.

Confronto tra trasmettitori di livello sommergibili e altre tecnologie

Quando si scelgono soluzioni di misurazione del livello dei liquidi, capire come i trasmettitori di livello sommergibili si confrontano con altre tecnologie aiuta a selezionare la soluzione migliore per la propria applicazione. Qui esamineremo i sensori di livello radar, i sensori di livello a ultrasuoni e i sensori a galleggiante e capacitivi, evidenziandone i punti di forza e i limiti rispetto ai sommergibili.

Sensori di livello radar

I sensori radar utilizzano segnali a microonde per misurare la distanza dalla superficie del liquido. Inviano onde elettromagnetiche che si riflettono sulla superficie e ritornano al sensore. Il ritardo si traduce nel livello del liquido.

Vantaggi:

● La misurazione senza contatto evita l'imbrattamento e la corrosione del sensore.

● Funziona bene in condizioni difficili come vapore, polvere o schiuma.

● Elevata precisione e ripetibilità, spesso migliori di ±0,25% del fondo scala.

● Adatto per serbatoi pressurizzati o sigillati.

Limitazioni:

● Più costoso dei sensori sommergibili.

● L'installazione e la configurazione possono essere complesse.

● Potrebbe richiedere una visuale chiara e potrebbe essere influenzato dalle parti interne del serbatoio o da ostruzioni.

I sensori radar eccellono laddove il contatto con il liquido è indesiderabile o impossibile, ma il loro costo e la loro complessità potrebbero non essere adatti a tutte le applicazioni.

Sensori di livello ultrasonico

I sensori a ultrasuoni emettono onde sonore che rimbalzano sulla superficie del liquido. Il sensore misura il tempo impiegato dal ritorno degli echi, convertendolo in una lettura di livello.

Vantaggi:

● Senza contatto, riducendo i rischi di manutenzione e contaminazione.

● Installazione semplice ed economica.

● Funziona bene in molte applicazioni con liquidi puliti.

Limitazioni:

● Influenzato da vapore, schiuma, turbolenza o polvere, che possono disperdere le onde sonore.

● Precisione generalmente intorno al ±1% del fondo scala, meno precisa rispetto ai sommergibili.

● Le prestazioni diminuiscono in ambienti rumorosi o ventosi.

I sensori a ultrasuoni sono ideali per applicazioni semplici ed economiche con liquidi puliti e disturbi superficiali minimi.

Sensori galleggianti e capacitivi

I sensori a galleggiante rilevano il livello in base alla posizione di un elemento galleggiante che si muove con la superficie del liquido. I sensori capacitivi misurano le variazioni di capacità causate dalla presenza di liquido vicino a una sonda.

Sensori del galleggiante:

● Semplice, affidabile ed economico.

● Fornire rilevamento del livello del punto o misurazione continua con più galleggianti.

● Le parti meccaniche potrebbero usurarsi o bloccarsi, richiedendo manutenzione.

Sensori capacitivi:

● Compatto ed economico.

● Sensibile alle proprietà dielettriche del liquido; potrebbe essere necessaria la calibrazione.

● Soggetto a incrostazioni e affetto da accumuli sulla sonda.

Sia i sensori a galleggiante che quelli capacitivi sono adatti alle attività di rilevamento del livello di base, ma non hanno la precisione e la durata dei trasmettitori sommergibili in ambienti difficili.

Come si distinguono i trasmettitori di livello sommergibili

● Fornire una misurazione diretta e continua rilevando la pressione idrostatica.

● Elevata precisione e stabilità, spesso ±0,25% fondo scala o migliore.

● Impermeabile e resistente alla corrosione, adatto per liquidi aggressivi o chimicamente aggressivi.

● Il design compatto si adatta a pozzi stretti, serbatoi o acque aperte.

● Meno influenzato da schiuma, vapore o turbolenza superficiale rispetto ai sensori a ultrasuoni.

Richiedono però l’immersione nel liquido, cosa che in alcune applicazioni potrebbe non essere fattibile.

Conclusione

I trasmettitori di livello sommergibili misurano i livelli dei liquidi rilevando la pressione idrostatica. Sono impermeabili, resistenti alla corrosione e forniscono dati accurati in tempo reale. Questi trasmettitori eccellono negli ambienti difficili e sono ideali per settori come il trattamento delle acque e la gestione delle discariche. Le tendenze future suggeriscono progressi in termini di durabilità e precisione. Nanjing Hangjia Electronic Technology Co., Ltd. offre trasmettitori di livello sommergibili con caratteristiche uniche, garantendo prestazioni affidabili e valore in condizioni difficili.

FAQ

D: Cos'è un trasmettitore di livello sommergibile?

R: Un trasmettitore di livello sommergibile è un sensore di pressione progettato per misurare i livelli di liquidi mediante immersione nel fluido, convertendo la pressione idrostatica in un segnale elettrico.

D: Come funziona un trasmettitore di livello sommergibile?

R: Misura la pressione idrostatica dalla colonna di liquido sovrastante, convertendola in un segnale elettrico per il monitoraggio in tempo reale.

D: Perché utilizzare un trasmettitore di livello sommergibile?

R: Forniscono misurazioni accurate e affidabili in ambienti difficili, garantendo una gestione efficiente del livello dei liquidi.

D: Quali sono i vantaggi dell'utilizzo di un trasmettitore di livello sommergibile?

R: Offrono elevata precisione, affidabilità e durata in ambienti difficili o chimicamente aggressivi.
