4 tipi di sensori di pressione

Cos'è un trasmettitore di pressione?

Un trasmettitore di pressione è un dispositivo utilizzato per misurare e convertire i segnali di pressione, comunemente usato come sensore di pressione industriale. La conversione dei segnali di pressione in un'uscita elettrica standard consente un monitoraggio e un controllo accurati della pressione. I trasmettitori di pressione possono essere classificati in vari tipi in base ai loro principi e materiali operativi, tra cui silicio diffuso, silicio a cristallo singolo, ceramica e zaffiro. Questi diversi tipi di trasmettitori di pressione sono ampiamente utilizzati nei rispettivi campi, fornendo importanti supporto e garanzia per la produzione industriale e la ricerca scientifica.

Qual è la differenza tra un sensore di pressione e un trasmettitore di pressione?

Un sensore di pressione converte un segnale di pressione in un'uscita elettrica, mentre un trasmettitore di pressione converte un segnale di pressione in un'uscita standard per la trasmissione in una posizione remota o collegamento a un sistema di controllo.

Le differenze tra i trasmettitori di pressione sono principalmente dovute all'uso di diversi nuclei di pressione come elementi di misurazione. Pertanto, la loro precisione e prestazioni complessive sono determinate dal sensore.

Quattro tipi comuni di trasmettitori di pressione:

• Il trasmettitore di pressione del silicio diffuso è il tipo più comune, operando utilizzando la deformazione di un chip di silicio per misurare la pressione. I trasmettitori di pressione di silicio diffusi offrono un'elevata precisione, un'eccellente stabilità e un basso costo, rendendoli adatti per applicazioni industriali generali.

• I trasmettitori di pressione di silicio monocristallino sono sensori di pressione ad alta precisione realizzati da chip di silicio a cristallo singolo, offrendo una maggiore sensibilità e stabilità. Sono adatti per applicazioni che richiedono un'elevata precisione, come dispositivi aerospaziali e medici.

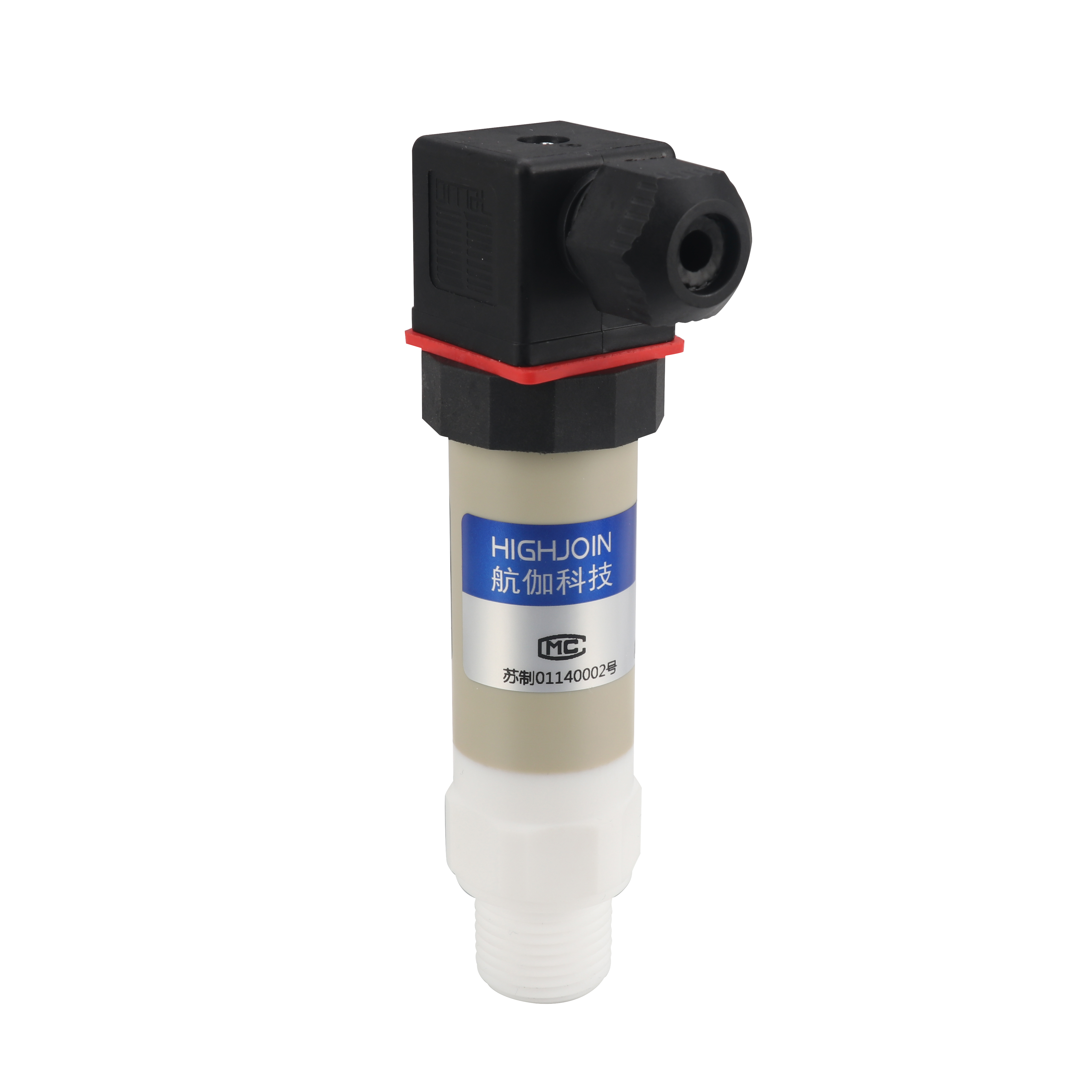

• I trasmettitori di pressione ceramica usano la ceramica come elemento di rilevamento, offrendo resistenza alla corrosione e resistenza ad alta temperatura, rendendoli adatti alla misurazione della pressione in ambienti difficili. Sono ampiamente utilizzati in settori come chimica, petrolio e metallurgia.

• I trasmettitori di pressione in zaffiro sono sensori di pressione ad alta temperatura e ad alta pressione realizzati in zaffiro, offrendo una resistenza di usura estremamente elevata e corrosione. Sono adatti per ambienti ad alta temperatura e ad alta pressione, come motori di aeromobili e centrali nucleari.

Come selezionare il giusto trasmettitore di pressione?

Quando si seleziona il giusto trasmettitore di pressione, considerare le caratteristiche dell'ambiente operativo, tra cui l'intervallo di pressione, l'intervallo di temperatura e le proprietà dei media. Diversi tipi di trasmettitori di pressione sono adatti per diversi ambienti operativi. Ad esempio, il silicio diffuso è adatto per applicazioni generali industriali, il silicio a cristallo singolo è adatto per applicazioni ad alta precisione, la ceramica è adatta per ambienti difficili e lo zaffiro è adatto per applicazioni ad alta temperatura e ad alta pressione. In secondo luogo, dovrebbero essere considerati fattori come i requisiti di accuratezza, il tipo di segnale di uscita e il metodo di montaggio per garantire che il trasmettitore di pressione selezionato soddisfi le esigenze effettive.

Tipo	Precisione	Pressione di lavoro consentita	Servizio/applicazione
Trasmettitore di pressione di silicio a diffusione	± 0,1%~ ± 0,5%	-100kpa ... 0 ~ 10kpa ... 100mp	Industria generale
Trasmettitore di pressione monocristallino	± 0,075%~ ± 0,2%	-4000kpa ~ 4000kpa	Elevata precisione, misurazione della pressione differenziale, livello liquido del serbatoio sigillato
Trasmettitore di pressione piezoresistenti in ceramica	± 0,2%~ ± 0,5%	-1bar ~ 0 ... 2bar ... 600bar	Mezzo di corrosione
Trasmettitore di pressione capacitiva ceramica		-100kpa ... 0 ~ 2.5kpa ... 7MPA
Trasmettitore di pressione in zaffiro	± 0,1%~ ± 0,25%	0 ... 700MPA	Ambienti ad alta temperatura e ad alta pressione

Qual è la differenza tra un trasmettitore di pressione e un interruttore a pressione?

Sebbene sia i trasmettitori di pressione che gli interruttori di pressione siano dispositivi utilizzati per monitorare la pressione, i loro principi e funzioni operativi differiscono in modo significativo. Un interruttore a pressione in genere cambia un circuito quando viene raggiunto un valore di pressione impostato, consentendo così il controllo di avvio/arresto dell'apparecchiatura. Un trasmettitore di pressione, d'altra parte, converte il segnale di pressione in un'uscita elettrica standard per il monitoraggio in tempo reale e la registrazione dei valori di pressione. È in genere collegato a un sistema di controllo o un sistema di acquisizione dei dati per un controllo e un monitoraggio precisi di pressione.

Inoltre, un interruttore a pressione in genere ha solo due stati, aperti e chiusi, per un semplice controllo on/off. Un trasmettitore di pressione, d'altra parte, emette un segnale di pressione continua, consentendo il monitoraggio e la regolazione della pressione continua. Pertanto, i trasmettitori di pressione vengono generalmente scelti quando sono richiesti precisi monitoraggio e controllo della pressione, mentre gli interruttori di pressione sono preferiti quando è necessario un controllo on/off semplice. Entrambi svolgono un ruolo importante nella produzione industriale ed è fondamentale selezionare il dispositivo appropriato in base alle esigenze specifiche e agli scenari di applicazione.

Dovrei scegliere un trasmettitore di pressione o un interruttore a pressione?

Quando si seleziona un trasmettitore di pressione o un interruttore di pressione, è necessario considerare lo scenario e i requisiti specifici dell'applicazione. Se sono necessari il monitoraggio in tempo reale e il controllo preciso della pressione, un trasmettitore di pressione è in genere la scelta giusta; Se il controllo on/off semplice è tutto ciò di cui hai bisogno, un interruttore a pressione è la scelta giusta. Inoltre, dovrebbero essere considerati fattori come l'affidabilità del dispositivo, la stabilità e i costi di manutenzione per garantire che le apparecchiature selezionate possano funzionare stabilmente e soddisfare le esigenze di produzione a lungo termine.

In sintesi, la selezione del giusto trasmettitore di pressione richiede una considerazione completa di fattori come l'ambiente operativo, i requisiti di accuratezza e il tipo di segnale di uscita. Quando si seleziona un trasmettitore di pressione o un interruttore di pressione, è necessario considerare i requisiti specifici dell'applicazione e funzionali per garantire che l'apparecchiatura possa monitorare e controllare la pressione in modo accurato e stabile, migliorando l'efficienza di produzione e la qualità del prodotto.

Riepilogo

Prima di acquistare un prodotto, è importante comprendere le specifiche del tuo settore, come il mezzo di misurazione, la pressione operativa e altri fattori.

Speriamo che questo articolo ti aiuti a capire maggiori dettagli. Se hai ulteriori domande, contatta il nostro team di vendita.
