Panoramica

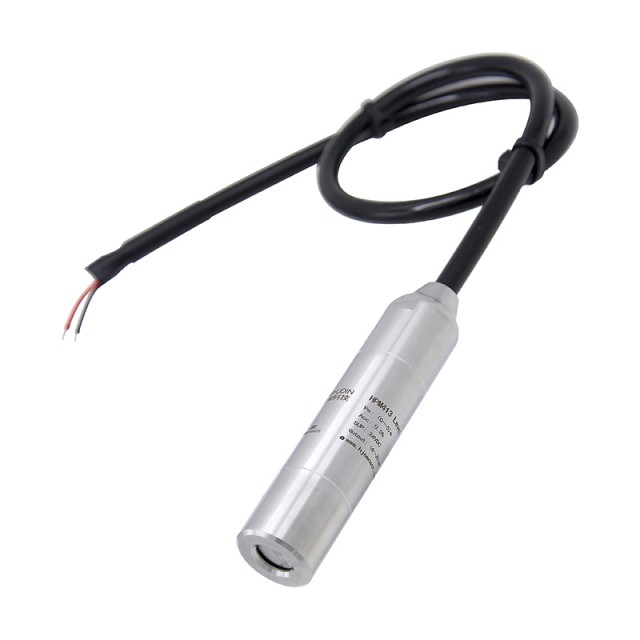

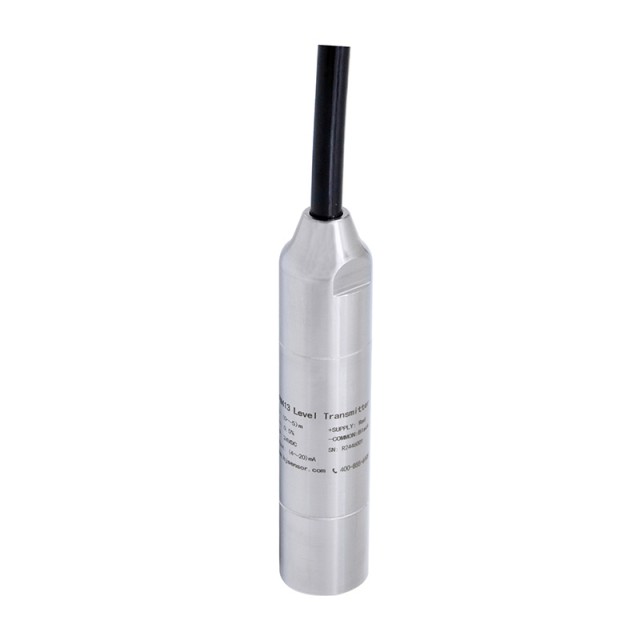

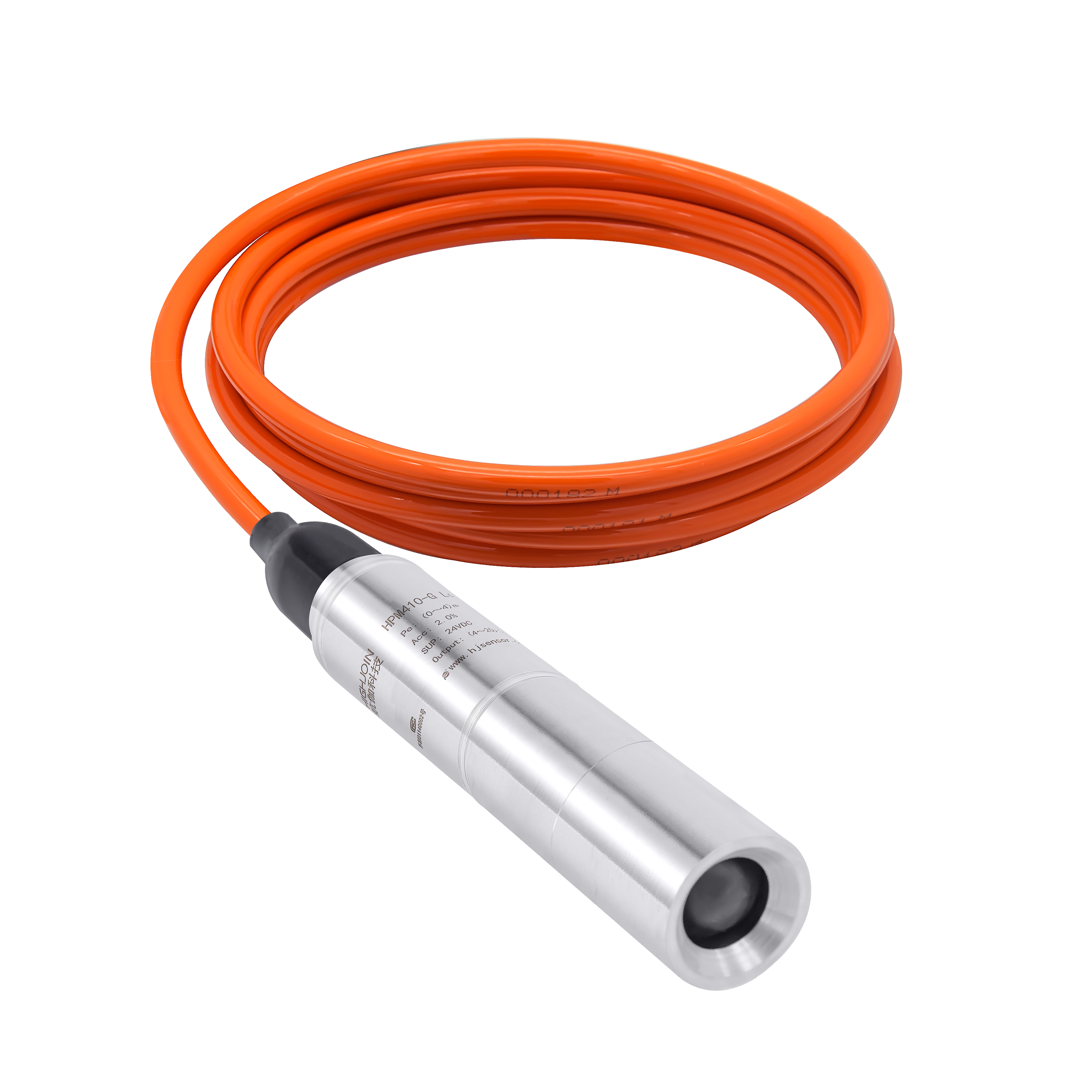

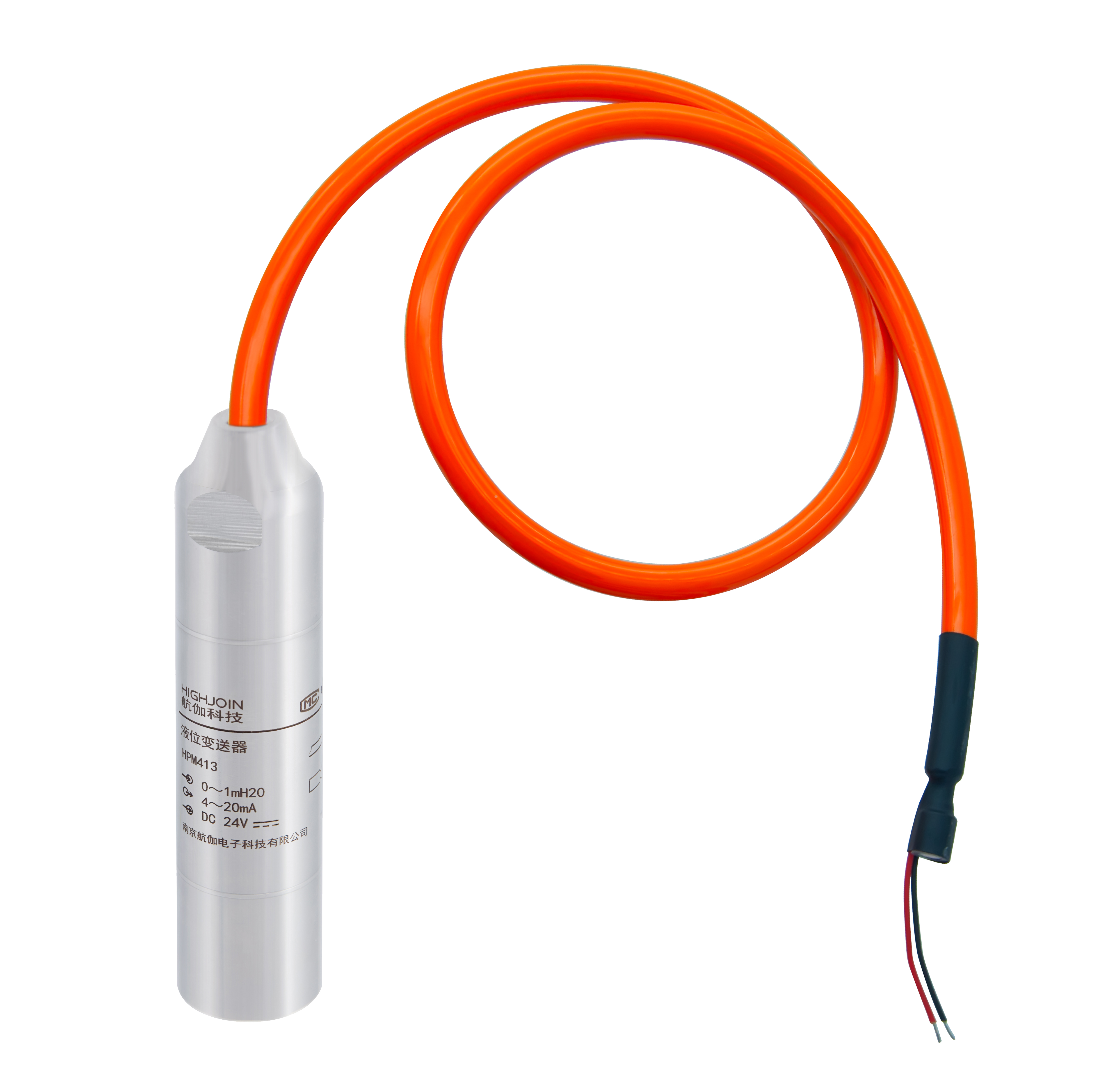

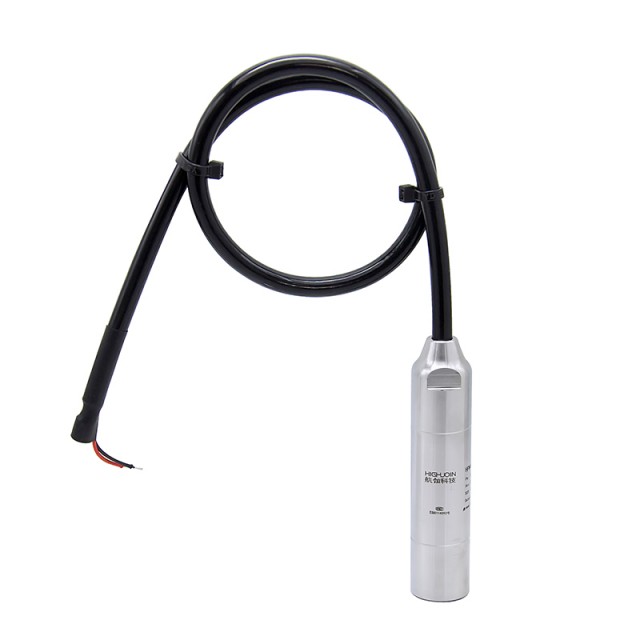

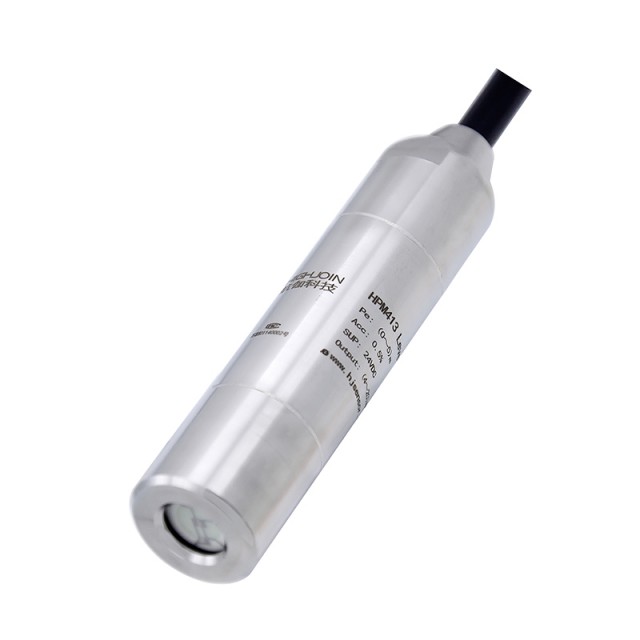

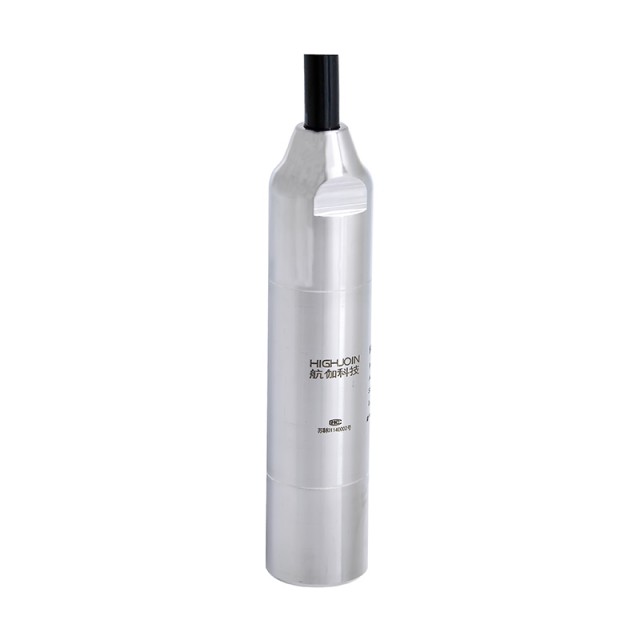

Il trasmettitore a livello di liquido HPM413 è una struttura sommergibile completamente sigillata e utilizza un sensore di pressione piezoresistenti in ceramica anticorrosivo. La sonda inserita nel mezzo misurato è realizzata in lega 316L o in titanio. I cavi sono realizzati con cavi PTFE o poliuretano.
Questo prodotto è utilizzato principalmente nelle acque reflue, nell'acqua di mare e in altri media e in tutte le misurazioni a livello di liquido ad alta richiesta. Il guscio di questo prodotto adotta un processo di saldatura completa e le connessioni di guscio, fili e altri collegamenti sono sigillati in modo affidabile con più progetti. L'interno adotta un processo di invasaggio completo per garantire che il prodotto abbia una lunga durata di servizio ed è ampiamente utilizzato nel settore chimico, nel trattamento delle acque, alla protezione ambientale, alla medicina, al controllo del processo industriale e molte altre occasioni.
Caratteristiche
Sensore piezoresistivo in ceramica (96% Al2O3)
Prestazioni ad alto costo
Diametro di 22 mm, adatto per l'installazione del tubo da 1 pollice
Struttura di membrana quasi-flush, anti -Ging
Anti-corrosione, usura-resistan
Processo di saldatura completa
Processo di invasaggio completo, contenente setaccio polimerico per prevenire la condensa
Design multiplo di protezione e struttura di tenuta
Applicazioni
Acque reflue urbane e reflue industriali
Media viscosi
Industria chimica
Industria del trattamento delle acque
Industria della protezione ambientale
Controllo dei processi industriali
Panoramica
Il trasmettitore a livello di liquido HPM413 è una struttura sommergibile completamente sigillata e utilizza un sensore di pressione piezoresistenti in ceramica anticorrosivo. La sonda inserita nel mezzo misurato è realizzata in lega 316L o in titanio. I cavi sono realizzati con cavi PTFE o poliuretano.
Questo prodotto è utilizzato principalmente nelle acque reflue, nell'acqua di mare e in altri media e in tutte le misurazioni a livello di liquido ad alta richiesta. Il guscio di questo prodotto adotta un processo di saldatura completa e le connessioni di guscio, fili e altri collegamenti sono sigillati in modo affidabile con più progetti. L'interno adotta un processo di invasaggio completo per garantire che il prodotto abbia una lunga durata di servizio ed è ampiamente utilizzato nel settore chimico, nel trattamento delle acque, alla protezione ambientale, alla medicina, al controllo del processo industriale e molte altre occasioni.
Caratteristiche
Sensore piezoresistivo in ceramica (96% Al2O3)
Prestazioni ad alto costo
Diametro di 22 mm, adatto per l'installazione del tubo da 1 pollice
Struttura di membrana quasi-flush, anti -Ging
Anti-corrosione, usura-resistan
Processo di saldatura completa
Processo di invasaggio completo, contenente setaccio polimerico per prevenire la condensa
Design multiplo di protezione e struttura di tenuta
Applicazioni
Acque reflue urbane e reflue industriali
Media viscosi
Industria chimica
Industria del trattamento delle acque
Industria della protezione ambientale
Controllo dei processi industriali
Intervallo di misurazione | |||||||
Gamma nominale (Pressione di calibro , KPA*) | 50 | 100 | 200 | 500 | 1000 | 2000 | |
Intervallo min (Pressione di calibro , KPA) | 20 | 60 | 120 | 250 | 500 | 1000 | |
Sovraccarico (KPA) | 100 | 200 | 400 | 1000 | 1500 | 3500 | |
*L'unità di misurazione può essere convertita in MH 2O@4 ℃, INH 2O@4 ℃, M, MM, ecc. Quando si utilizza m, mm, ecc. Come unità, si prega di dare il valore di densità del mezzo. | |||||||
Misurazione mezzo | Vari liquidi compatibili con i materiali di contatto | ||||||
Segnale di uscita/alimentazione (1) | 4 ~ 20Ma dc / vs = 10 ~ 30 V DC | ||||||
Segnale di uscita/alimentazione (2) | 4 ~ 20Ma dc +Hart / vs = 12 ~ 32 V DC | ||||||
Segnale di uscita/alimentazione (3) | 0 ~ 5V DC ecc. /VS = 10 ~ 30 V DC | ||||||
Segnale di uscita/alimentazione (4) | Modbus-Rtu /rs485 /vs = 3 ~ 8 V DC o 10 ~ 30 V DC | ||||||
Precisione *La precisione è conforme a IEC 60770 (non linearità, isteresi, ripetibilità) | ± 0,5%fs (tipico) | ||||||
Caratteristiche di carico | 4 ~ 20MA DC 2-Wire: R l ≤ (U-10) /0.02Ω 4 ~ 20Ma DC +HART 2 WIRE: R L ≤ (U-12) /0.02Ω Uscita di tensione, 3 fili: R L > 10kΩ | ||||||
Stabilità a lungo termine | ± 0,25%fs/anno | ||||||
Coefficiente di temperatura di zero | ≤ ± 0,04%fs/℃ (25 ~ 70 ℃, Rif 25 ℃) | ||||||
Coefficiente di temperatura di tutta scala | ≤ ± 0,02%fs/℃ (-10 ~ 70 ℃, Rif 25 ℃) | ||||||
Temperatura operativa | -20 ~ 80 ℃ | ||||||
Temperatura media | -20 ~ 80 ℃ | ||||||
Temperatura di conservazione | -20 ~ 80 ℃ | ||||||
Grado di protezione | IP68 | ||||||
Protezione a corto circuito | Permanente | ||||||
Protezione della polarità inversa | Nessun danno, il circuito non funziona | ||||||
Elettromagnetico | Compatibilità secondo EN 61326 | ||||||
Resistenza all'isolamento | > 100 MΩ , 500VDC | ||||||
Resistenza dielettrica | Applicare tensione di prova da 500Vac 50Hz, nessuna rottura o arco per 1 minuto. |
