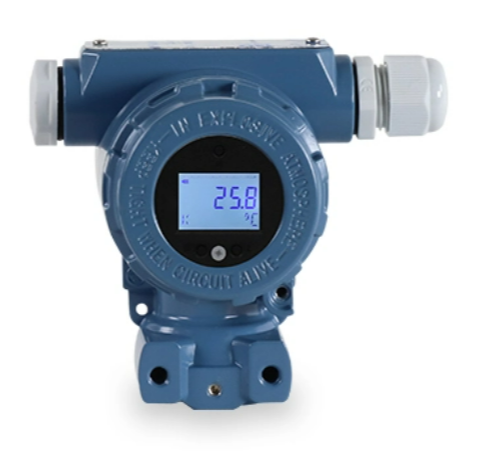

Come funziona un RTD

Ti sei mai chiesto quanto viene misurata la temperatura precisa? I sensori RTD rendono possibili letture accurate. Sono stabili, affidabili e ampiamente utilizzati in tutti i settori. In questo articolo, imparerai come funzionano, compresi i loro suggerimenti di costruzione, cablaggio, applicazioni, processo di calibrazione e risoluzione dei problemi. La comprensione dei sensori RTD aiuta ingegneri e tecnici a garantire prestazioni ottimali in contesti industriali, di laboratorio e commerciali.

Fondamenti di sensori RTD

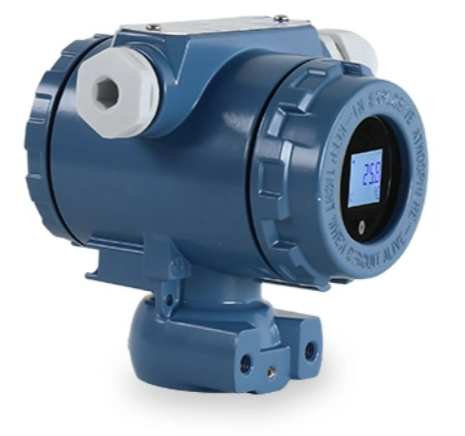

Cos'è un sensore RTD?

Un sensore RTD misura la temperatura rilevando le variazioni della resistenza elettrica di un elemento metallico. Man mano che la temperatura aumenta, la resistenza aumenta prevedibilmente. Il platino è il materiale più comunemente usato perché fornisce un'eccellente linearità, stabilità nel tempo e un'ampia gamma operativa. Anche gli RTD di nichel e rame sono disponibili ma hanno gamme più strette e una stabilità leggermente inferiore. L'elemento metallico è ospitato in una sonda protettiva, garantendo la durata e riducendo gli effetti ambientali.

Perché i sensori RTD sono preferiti rispetto ad altri sensori

Gli RTD superano le termocoppie di precisione e stabilità, in particolare entro intervalli di temperatura moderati. Offrono misurazioni ripetibili e una deriva minima nel tempo. Le termocoppie possono rispondere più velocemente ma sono meno lineari e meno accurate. RTDS fornisce anche una scelta più ampia di configurazioni di cablaggio, consentendo agli utenti di bilanciare i costi, la precisione e la complessità dell'installazione. Il loro comportamento elettrico prevedibile li rende adatti all'automazione industriale e agli esperimenti di laboratorio.

Vantaggi chiave dei sensori RTD

Gli RTD forniscono misurazioni ripetibili e affidabili per lunghi periodi. La loro lunga durata riduce i costi di manutenzione e sostituzione. Sono particolarmente preziosi nei processi che richiedono un controllo preciso della temperatura, come reazioni chimiche, monitoraggio del motore e dispositivi medici. Inoltre, la loro elevata linearità semplifica l'elaborazione del segnale e riduce la necessità di calibrazione complessa.

Processo di misurazione di base

La misurazione RTD prevede il passaggio di una piccola corrente attraverso il sensore e la misurazione della caduta di tensione attraverso di essa. La resistenza risultante viene convertita in temperatura usando curve di calibrazione o equazioni. Una misurazione accurata si basa sul cablaggio e sulla compensazione adeguati per la resistenza al piombo. Il design del sensore, incluso il suo materiale e la costruzione, influisce direttamente sui tempi di risposta e sulla sensibilità.

Costruzione e materiali del sensore RTD

Materiali core utilizzati

Platinum, nichel e rame sono metalli comunemente usati. Platinum offre la migliore linearità e stabilità. Nickel fornisce un'alternativa economica con una ragionevole precisione. Il rame ha un'eccellente linearità in un intervallo limitato e a basso costo, ma si ossida a temperature più elevate. La scelta del materiale dipende dalle esigenze dell'applicazione, tra cui l'intervallo di temperatura, i vincoli di costo e la precisione richiesta.

Film sottile vs RTD ferito

Gli RTD a film sottile sono costituiti da uno strato di platino depositato su un substrato ceramico. Sono economici, compatti e resistenti alle vibrazioni, adatti all'uso industriale generale. Gli RTD a filo metallico usano un filo platino a spirale attorno a un nucleo, offrendo una maggiore precisione e stabilità, ma sono più sensibili alle vibrazioni e costose. Il metodo di costruzione determina la durata, la precisione e il tempo di risposta del sensore.

Tipo RTD	Costruzione	Vantaggi	Applicazioni tipiche
Film sottile	Platino su ceramica	Basso costo, resistente alle vibrazioni	Elettronica di consumo, HVAC
Filo filo	Filo platino a spirale	Elevata precisione, stabile	Laboratorio, controllo industriale

Alloggi e sonde protettivi

Guaine protettive realizzate in metallo, ceramica o scudo di vetro elementi RTD da danni meccanici e fattori ambientali. L'alloggiamento garantisce un trasferimento termico costante prevenendo al contempo l'ingresso di umidità. Gli RTD industriali utilizzano spesso guaine in acciaio inossidabile, mentre gli RTD di grado di laboratorio possono utilizzare il quarzo o la ceramica per una precisione superiore.

RTDS specializzato (grado di laboratorio vs Industrial)

I termometri ultra-precise resistenza al platino (UPRT) offrono una precisione eccezionale ma sono fragili e costosi, adatti per i laboratori di calibrazione. I termometri standard di resistenza al platino (SPRT) forniscono un equilibrio di precisione e durata. I PRT industriali danno la priorità alla robustezza, utilizzando elementi a film sottile o ferita a bobina in case di protezione. La selezione del tipo RTD giusto garantisce misurazioni affidabili nell'applicazione prevista.

Principio di lavoro dei sensori RTD

Relazione di resistenza alla temperatura

I sensori RTD operano sul principio che la resistenza aumenta prevedibilmente con la temperatura. Questo comportamento del coefficiente di temperatura positivo (PTC) consente una misurazione precisa. Comprendere questa relazione è cruciale per l'interpretazione dei risultati dei sensori e il raggiungimento del controllo affidabile della temperatura nei processi industriali.

Processo di misurazione elettrica

RTDS può essere configurato in configurazioni a 2 fili, a 3 fili o a 4 fili. La configurazione a 2 fili è semplice ma meno accurata a causa della resistenza al piombo non corretta. L'RTD a 3 fili compensa la resistenza al piombo, rendendolo comune in contesti industriali. La configurazione a 4 fili fornisce la massima precisione eliminando l'influenza della resistenza al piombo, ideale per gli ambienti di laboratorio.

Rapporti di resistenza e calibrazione

I rapporti di resistenza, come R0 e R100, definiscono la risposta del sensore su un intervallo di temperatura. La calibrazione è essenziale per garantire l'accuratezza della misurazione. La calibrazione regolare mantiene coerenza, in particolare nelle applicazioni industriali in cui anche le piccole deviazioni possono influire sulla qualità del processo. Comprendere il processo di calibrazione del sensore RTD aiuta a mantenere la precisione nella durata della vita del sensore.

Panoramica dell'equazione di Callendar - Van Dusen

Questa equazione converte la resistenza RTD alla temperatura, accomodando un comportamento non lineare a temperature estreme. Consente un calcolo preciso attraverso diversi intervalli di temperatura, migliorando l'affidabilità del sensore. Gli RTD industriali utilizzano queste equazioni per mantenere l'accuratezza in sistemi complessi, garantendo letture coerenti in condizioni variabili.

Cablaggio e configurazione del sensore RTD

Sensori RTD a 2 fili

Gli RTD a 2 fili sono la configurazione più semplice ed economica, comunemente utilizzata nelle applicazioni a breve distanza in cui la resistenza al piombo ha un effetto minimo sulle letture. Mentre sono facili da installare e richiedono meno connessioni, la loro precisione di misurazione è inferiore rispetto alle configurazioni a 3 fili o a 4 fili. Fattori ambientali come vibrazioni, interferenze elettromagnetiche e fluttuazioni della temperatura possono introdurre errori. Il montaggio, la schermatura e l'attenta routing adeguati dei cavi sono essenziali per ridurre le deviazioni di misurazione e mantenere prestazioni coerenti.

Sensori RTD a 3 fili

Gli RTD a 3 fili sono la configurazione industriale più utilizzata perché compensano la resistenza al piombo mantenendo una complessità di installazione moderata. Questa configurazione garantisce misurazioni di temperatura accurate su distanze più lunghe rispetto ai sensori a 2 fili, rendendole adatte agli impianti di produzione, alla lavorazione chimica e alle applicazioni energetiche. Utilizzando un terzo vantaggio per la compensazione della resistenza, gli RTD a 3 fili colpiscono un equilibrio tra costo e precisione. L'installazione corretta, comprese le connessioni di piombo corrette e le sollecitazioni meccaniche ridotte al minimo, migliora la longevità del sensore e l'affidabilità in ambienti industriali.

Sensori RTD a 4 fili

Gli RTD a 4 fili forniscono il massimo livello di precisione di misurazione eliminando completamente l'influenza della resistenza al piombo. Questa configurazione è essenziale per gli strumenti di livello laboratorio o il monitoraggio industriale ad alta precisione in cui anche errori minori sono inaccettabili. Sebbene l'installazione sia più complessa e richieda un'attenta attenzione al cablaggio, gli RTD a 4 fili forniscono dati di temperatura coerenti e affidabili. Sono particolarmente preziosi nella ricerca, nel controllo di qualità e nella produzione di precisione, garantendo letture accurate in condizioni ambientali variabili senza richiedere frequenti ricalibrazioni.

Best practice di installazione

Una corretta installazione è fondamentale per garantire le prestazioni e la longevità RTD. Evita la deformazione meccanica sul sensore e sui conduttori e fissate saldamente tutte le connessioni elettriche. Considerare fattori ambientali come vibrazioni, umidità e temperatura estremi per prevenire danni o distorsioni del segnale. Correggere il routing dei cavi, la schermatura e il posizionamento della sonda riducono il rumore elettrico e il ritardo termico. Seguire queste migliori pratiche non solo preserva l'accuratezza del sensore, ma minimizza anche le esigenze di manutenzione e garantisce la sicurezza in ambienti industriali o di laboratorio.

Applicazioni di sensori RTD

Applicazioni industriali

Gli RTD sono ampiamente utilizzati nella produzione, nella produzione di energia e negli impianti di produzione chimica in cui il monitoraggio preciso della temperatura è cruciale. Forniscono feedback in tempo reale ai sistemi di controllo, migliorando l'efficienza del processo e la qualità del prodotto. Le applicazioni includono il monitoraggio del forno, il controllo della reazione chimica e la regolazione della temperatura nelle linee di produzione critiche. La loro affidabilità sotto il funzionamento continuo li rende ideali per gli ambienti industriali in cui i tempi di inattività o le inesattezze potrebbero portare a errori costosi o pericoli per la sicurezza.

Automotivo e aerospaziale

Nei motori automobilistici, nei sistemi di alimentazione e nei componenti di controllo ambientale, gli RTD forniscono letture accurate della temperatura per garantire prestazioni e sicurezza ottimali. Le applicazioni aerospaziali si basano su RTD per misurazioni critiche in motori, avionici e sistemi di controllo ambientale. La loro stabilità e la risposta prevedibile alle variazioni di temperatura li rendono indispensabili in ambienti in cui condizioni estreme o fluttuazioni rapide potrebbero compromettere le prestazioni del sistema. La manutenzione regolare e un'installazione adeguata sono essenziali per mantenere l'accuratezza in queste applicazioni ad alto contenuto di poste.

Uso medico e di laboratorio

Gli RTD svolgono un ruolo vitale nei laboratori e nei contesti medici in cui è richiesta la termometria di precisione. Garantiscono misurazioni accurate per configurazioni sperimentali, calibrazione delle apparecchiature mediche e sistemi di controllo ambientale. Gli RTD di livello laboratorio sono spesso utilizzati nella ricerca che richiede un errore minimo e un'elevata ripetibilità. Garantire una corretta installazione, calibrazione e protezione ambientale è fondamentale per mantenere letture coerenti e supportare la conformità a rigorosi standard scientifici e medici.

Consumatore ed elettronica

Gli RTD sono incorporati in elettronica di consumo e apparecchi che richiedono un controllo preciso della temperatura, inclusi sistemi HVAC, forni e dispositivi di controllo climatico. Letture accurate del sensore ottimizzano l'efficienza energetica, migliora le prestazioni e migliora la sicurezza degli utenti. Il loro funzionamento affidabile aiuta a prevenire il surriscaldamento o il consumo di energia inefficiente, estendendo la durata della durata dei dispositivi elettronici. La selezione del tipo RTD giusto e della configurazione del cablaggio garantisce prestazioni coerenti sia nelle applicazioni residenziali che commerciali.

Test e risoluzione dei problemi Sensori RTD

Test di resistenza di base

I test di resistenza sono fondamentali per la verifica della funzionalità RTD. Usando un multimetro, misurare la resistenza del sensore a temperature di riferimento note. Ad esempio, un PLATINUM RTD PT100 deve leggere circa 100 Ω a 0 ° C e 138,5 Ω a 100 ° C. Le deviazioni da questi valori possono indicare danni al sensore, problemi di cablaggio o deriva di calibrazione. Test regolari garantiscono l'integrità, mantengono affidabilità e supportano strategie di manutenzione preventiva in contesti industriali o di laboratorio.

Identificazione di fallimenti comuni

Gli RTD possono fallire a causa di danni meccanici, ingresso di umidità, temperature eccessive o esposizione alle vibrazioni. Tali guasti riducono l'accuratezza della misurazione e possono causare interruzioni del processo. Ispezione visiva regolare, monitoraggio per cambiamenti di resistenza imprevisti e controlli ambientali aiutano a rilevare e prevenire guasti. Seguendo i suggerimenti per la risoluzione dei problemi del sensore RTD possono ridurre al minimo i tempi di inattività ed estendere la durata operativa del sensore, garantendo letture accurate della temperatura in tutte le condizioni.

Controlli di calibrazione

La calibrazione periodica è essenziale per mantenere l'accuratezza della RTD nel tempo. Il confronto delle letture dei sensori con gli standard di riferimento aiuta a rilevare la deriva e garantisce la coerenza della misurazione. La calibrazione può comportare la regolazione dei parametri del software o la sostituzione di componenti di invecchiamento. Gli orari di calibrazione ben mantenuti impediscono errori cumulativi, garantendo che gli RTD forniscano dati affidabili per applicazioni industriali, di laboratorio e medica critiche in cui il controllo della temperatura influisce sulla sicurezza e sulla qualità.

Suggerimenti pratici per la risoluzione dei problemi

La risoluzione dei problemi prevede il controllo della continuità del cablaggio, la verifica delle connessioni di piombo e la valutazione delle protezioni ambientali. Garantire il corretto posizionamento del sensore e la schermatura dall'interferenza elettromagnetica. La diagnostica rapida può prevenire tempi di inattività prolungati e mantenere l'integrità dei dati. L'incorporazione dei suggerimenti pratici per la risoluzione dei problemi del sensore RTD nella manutenzione di routine garantisce un funzionamento costante, estende la durata della vita del sensore e riduce la probabilità di fallimenti inaspettati nelle configurazioni industriali e di laboratorio.

Precisione e standard del sensore RTD

Standard IEC 60751 e ASTM E1137

I sensori RTD sono conformi a standard riconosciuti a livello internazionale come IEC 60751 e ASTM E1137. Questi definiscono tolleranze e classi del sensore, tra cui Classe AA, A, B e C, specificando deviazioni accettabili attraverso intervalli di temperatura definiti. La conformità garantisce prestazioni coerenti e interoperabilità tra attrezzature e industrie. La selezione di RTD in base a questi standard garantisce l'accuratezza necessaria per le applicazioni critiche nei sistemi manifatturieri, laboratori e sistemi di monitoraggio ad alta precisione.

Fattori che influenzano l'accuratezza

La precisione è influenzata dalla purezza del materiale, dalla configurazione del cablaggio, dal metodo di installazione e dalle condizioni ambientali. Il montaggio improprio, le vibrazioni, le temperature estreme o l'umidità possono introdurre errori. Scegliere il materiale appropriato, come il platino per applicazioni ad alta precisione, e le seguenti migliori pratiche nell'installazione riducono al minimo le deviazioni. Comprendere questi fattori è cruciale per gli ingegneri che cercano misurazioni di temperatura coerenti e ripetibili in periodi prolungati.

Migliorare l'accuratezza attraverso la caratterizzazione

La caratterizzazione di laboratorio migliora ulteriormente la precisione della RTD misurando la resistenza in più punti di temperatura e regolando i coefficienti di calibrazione. La programmazione di questi coefficienti nei trasmettitori RTD allinea l'uscita del sensore con il comportamento effettivo, compensando il materiale minore o le variazioni di costruzione. Questo metodo garantisce letture di temperatura ad alta fedeltà, in particolare nella ricerca, processi industriali ad alta precisione e ambienti che richiedono un controllo termico esatto.

Confronto di tolleranze RTD tra i materiali

Platinum RTDS fornisce la massima precisione e stabilità, seguite da alternative di nichel e rame. La scelta del materiale influisce sulla frequenza di calibrazione, sulla durata della vita operativa e l'idoneità per intervalli di temperatura specifici. La selezione del materiale giusto garantisce che il sensore soddisfi i requisiti di accuratezza, bilanciando i costi e la durata. Comprendere questi compromessi è la chiave per ottimizzare le prestazioni dei sensori nelle applicazioni industriali, di laboratorio o dei consumatori.

Conclusione

I sensori RTD forniscono una misurazione precisa della temperatura attraverso cambiamenti di resistenza prevedibili. Comprendere il loro principio di lavoro, la costruzione, il cablaggio, la calibrazione e la risoluzione dei problemi garantisce stabilità e accuratezza. Nanjing Hangjia Electronic Technology Co.,Ltd. offre prodotti RTD di alta qualità che offrono prestazioni affidabili, aiutando le industrie a mantenere l'efficienza e la precisione.

FAQ

D: Che cos'è un sensore RTD?

A: Un sensore RTD misura la temperatura rilevando i cambiamenti di resistenza nei metalli, utilizzando il principio di lavoro del sensore RTD per letture accurate.

D: Come funzionano i sensori RTD?

A: I sensori RTD funzionano passando la corrente attraverso un elemento metallico e misurando i cambiamenti di resistenza, convertendoli in valori di temperatura precisi.

D: Perché la calibrazione è importante per i sensori RTD?

A: Il processo di calibrazione del sensore RTD garantisce l'accuratezza nel tempo, compensando l'invecchiamento dei materiali e gli effetti ambientali.

D: Quali sono i consigli comuni per la risoluzione dei problemi del sensore RTD?

A: Controllare il cablaggio, misurare la resistenza a temperature note e ispezionare danni meccanici o ingresso di umidità.

D: I sensori RTD sono migliori delle termocoppie?

A: Sì, i sensori RTD offrono una maggiore precisione, stabilità e linearità, sebbene possano costare di più e rispondere più lentamente.

D: Dove sono usati i sensori RTD comunemente?

A: Sono utilizzati in processi industriali, laboratori, elettronica automobilistica, aerospaziale e di consumo per un controllo preciso della temperatura.
