HPM129A-112 Tipo di bordo del tipo di pressione di pressione del tipo di pressione di fusione

Precisione sotto pressione e calore

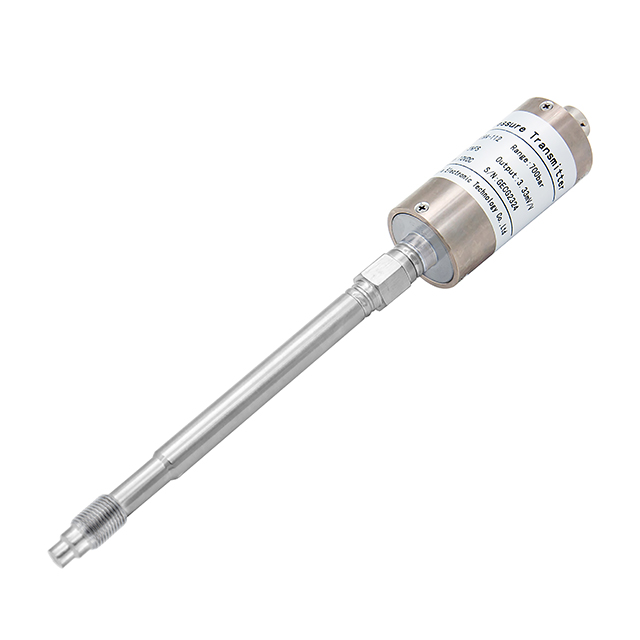

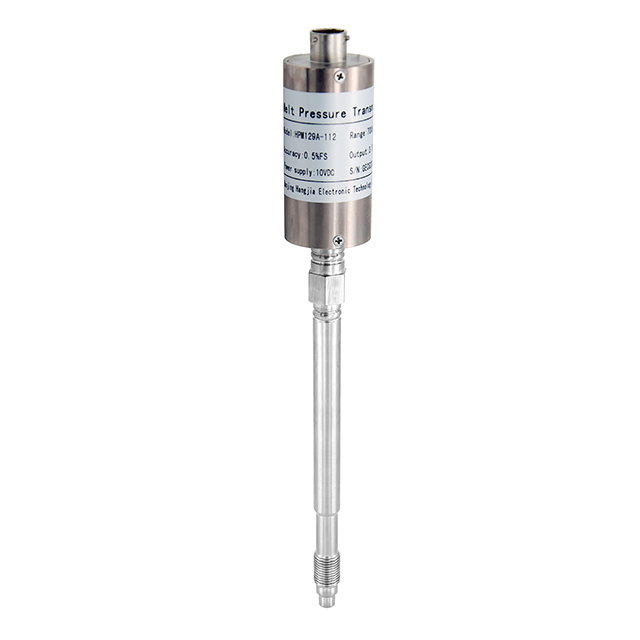

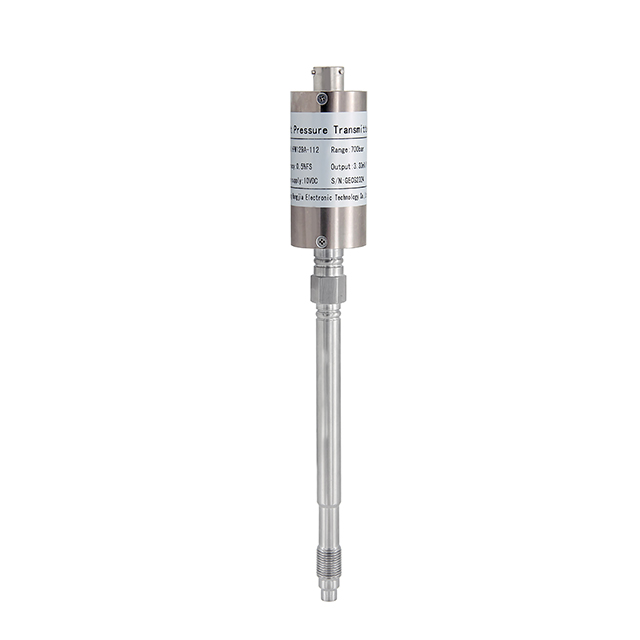

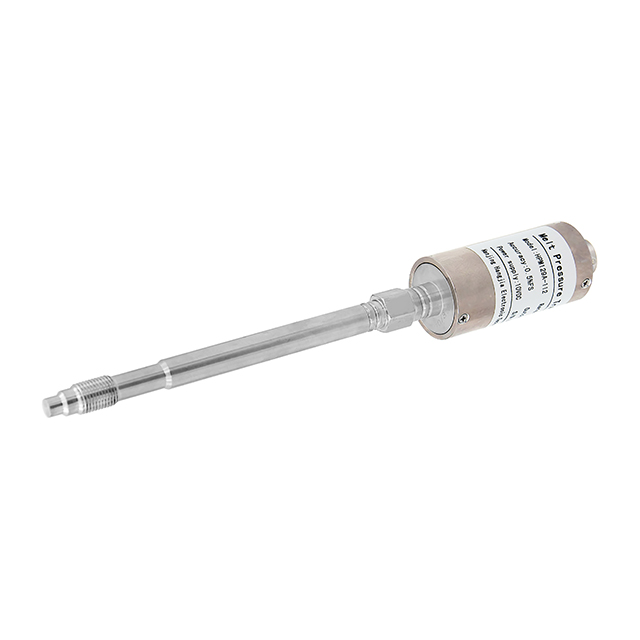

Nel cuore di una linea di estrusione di plastica, dove l'aria è calda con l'odore della resina fusa e i macchinari ronzano con una coppia potente, l'ambiente non perdona. Un sensore non deve limitarsi a sopravvivere; deve rimanere una fonte assoluta di verità. Il trasmettitore di pressione di fusione ad asta diritta HPM129A è realizzato per questo specifico teatro operativo. Quando tieni in mano l'HPM129A, senti il ​​peso della sua struttura in acciaio inossidabile di alta qualità e le filettature lavorate con precisione (1/2-20UNF o M14), progettate per adattarsi perfettamente al cilindro dell'estrusore senza perdite o attriti.

L'HPM129A racconta una storia di affidabilità nonostante le condizioni estreme. Mentre i sensori di pressione standard fallirebbero istantaneamente se esposti al calore di oltre 300°C di un flusso di fusione, l'HPM129A utilizza il suo stelo rigido per spostare il delicato alloggiamento elettronico lontano dalla fonte di calore. Il risultato è un segnale pulito e nitido da 4-20 mA o 0-10 V che consente al sistema di controllo di regolare la velocità del motore e le fasce riscaldanti con precisione chirurgica. Installando l'HPM129A, scegli di eliminare le congetture legate ai 'picchi di fusione' e di proteggere le costose viti dell'estrusore dai danni da sovrapressione. Si tratta di una transizione dalla manutenzione reattiva alla padronanza proattiva del processo.

Isolamento termico e design ad asta diritta

L'architettura 'Straight Rod' dell'HPM129A è molto più di una semplice scelta strutturale: è una sofisticata strategia di gestione termica. In un flusso di fusione, il calore è nemico dell'elettronica.

• Tecnologia a stelo rigido: l'asta in acciaio inossidabile funge da cuscinetto fisico, dissipando il calore mentre si allontana dal diaframma. Ciò garantisce che l'estensimetro interno e il circuito di condizionamento del segnale rimangano entro l'intervallo di temperatura compensato, prevenendo la deriva termica.

• Riempimento a basso volume: il sistema capillare interno è riempito con un volume preciso di fluido specializzato (tipicamente mercurio o olio per uso alimentare) che trasmette la forza di pressione dal diaframma caldo all'elemento sensore freddo. Questo design riduce al minimo l''effetto temperatura' per cui l'espansione indotta dal calore del fluido di riempimento provoca letture errate della pressione.

• Facilità di installazione: l'asta diritta è ideale per cilindri di estrusione con porte di accesso diretto e senza ostacoli. Fornisce un solido collegamento meccanico che resiste alla coppia applicata durante l'installazione, garantendo una tenuta a tenuta di gas nella sede della filettatura.

Durata della membrana e rivestimento antiabrasione

Nel mondo dell'estrusione della plastica, il diaframma del sensore viene costantemente investito da un flusso ad alta pressione, spesso contenente fibre di vetro, carbonato di calcio o materiali riciclati che agiscono come carta vetrata.

• Facce del diaframma temprate: utilizziamo diaframmi in acciaio inossidabile 15-5PH o Hastelloy che sono significativamente più resistenti del 316L standard. Questa rigidità garantisce che la membrana non si 'allungi' in modo permanente sotto alta pressione.

• Opzioni di rivestimento avanzate: per applicazioni che coinvolgono riempitivi abrasivi, offriamo rivestimenti in nitruro di titanio (TiN) o nitruro di cromo (CrN). Queste finiture color oro o argento forniscono una durezza superficiale che riduce drasticamente l'usura erosiva, prolungando la durata del sensore fino al 300% rispetto al metallo non trattato.

• Resistenza alla corrosione: i materiali sono selezionati per resistere ai vapori chimici rilasciati da PVC, fluoropolimeri e altre resine che possono diventare acide quando riscaldate, prevenendo la corrosione per vaiolatura che porta alla rottura della membrana.

Intercambiabilità e integrazione di sistema

Una delle sfide principali per gli ingegneri della manutenzione è trovare sostituti di alta qualità per i costosi sensori OEM (Original Equipment Manufacturer). L'HPM129A è progettato con il 'DNA universale'.

• Sostituzione immediata: indipendentemente dal fatto che la tua macchina sia stata costruita in Europa, negli Stati Uniti o in Asia, l'HPM129A rispetta le dimensioni di montaggio standard. Serve come alternativa diretta e ad alte prestazioni a marchi come Dynisco, Gefran e Terwin.

• Standard di uscita multipli: forniamo l'uscita estensimetrica standard da 3,33 mV/V per i sistemi legacy, nonché moderni segnali amplificati da 4-20 mA e 0-10 V per la connessione diretta a PLC e sistemi DCS.

• Precisione della calibrazione dello shunt: ogni trasmettitore HPM129A include un segnale di calibrazione dello shunt FSO all'80% integrato. Ciò consente agli operatori di verificare l'accuratezza del display o del sistema di controllo con la semplice pressione di un pulsante, garantendo che i protocolli di sicurezza funzionino sempre correttamente.

FAQ: domande frequenti

D: Posso utilizzare l'HPM129A in un'applicazione in plastica per uso alimentare o medicale?

R: Sì. Mentre la versione standard utilizza il mercurio come fluido di riempimento per la sua eccellente stabilità termica, offriamo versioni 'verdi' riempite con olio specializzato per uso alimentare o NaK (sodio-potassio) per applicazioni in cui il mercurio è vietato.

D: Qual è il vantaggio della termocoppia integrata (HPM129A-T)?

R: La termocoppia integrata consente di misurare sia la pressione che la temperatura nello stesso punto esatto del flusso di fusione. Questo è fondamentale per calcolare la densità del fuso e garantire che il polimero abbia raggiunto la temperatura di plastificazione adeguata senza la necessità di un secondo foro nel cilindro dell'estrusore.

D: Come posso evitare danni al diaframma durante l'installazione?

R: La maggior parte dei danni si verifica quando il sensore viene installato in un contenitore 'freddo' in cui è ancora presente plastica solidificata nella porta. Assicurarsi sempre che l'estrusore sia riscaldato alla temperatura di lavorazione corretta e che la porta sia pulita con un kit di pulizia specializzato prima di inserire il sensore.

D: Qual è la differenza tra i connettori a 6 pin e quelli a 8 pin?

R: Il connettore a 6 pin è lo standard industriale per segnali da 3,33 mV/V o 4-20 mA. Il connettore a 8 pin viene generalmente utilizzato per i modelli che richiedono sia un segnale di pressione amplificato che un segnale di temperatura separato (termocoppia o RTD) attraverso lo stesso cavo.
