Trasduttori di temperatura RTD vs. Termocoppies: scelta del sensore giusto per il tuo processo

La misurazione della temperatura è una pietra miliare delle operazioni industriali. Dal controllo delle reazioni chimiche alla garanzia della sicurezza alimentare, il monitoraggio accurato della temperatura garantisce che i processi funzionano senza intoppi, i prodotti soddisfino gli standard di qualità e che i rischi di sicurezza siano ridotti al minimo. Tra le tecnologie di rilevamento della temperatura più comuni, i trasduttori di temperatura e le termocoppie di RTD (resistenza) (resistenza) si distinguono per il loro ampio utilizzo tra le industrie. Mentre entrambi hanno lo stesso scopo fondamentale, la temperatura di misurazione, differiscono in modo significativo in termini di progettazione, funzionamento, caratteristiche delle prestazioni e applicazioni ideali. Comprendere queste differenze può fare la differenza nella selezione del sensore giusto per il processo.

Comprensione dei trasduttori di temperatura RTD

Un trasduttore di temperatura RTD misura la temperatura in base al principio secondo cui la resistenza elettrica di alcuni metalli cambia prevedibilmente con la temperatura. Nella maggior parte degli RTD industriali, l'elemento di rilevamento è realizzato in platino puro, che offre stabilità, ripetibilità e accuratezza. Il platino RTDS, come il noto tipo PT100, fornisce una resistenza di 100 ohm a 0 ° C, con un cambiamento di resistenza standardizzato per grado di temperatura.

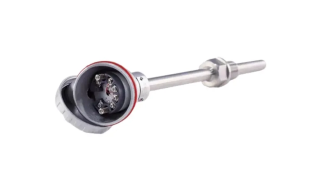

L'elemento RTD è spesso racchiuso in guaine protettive in acciaio inossidabile o altri materiali resistenti alla corrosione. Questi elementi sono collegati a un trasduttore, che converte il segnale di resistenza in un'uscita elettrica utilizzabile, spesso un segnale analogico di 4-20 mA per i sistemi di controllo industriale. Ciò consente l'integrazione senza soluzione di continuità nei loop di controllo dei processi.

La forza chiave degli RTD sta nel tempo nella loro precisione e stabilità. Con una deriva minima, possono fornire misurazioni affidabili per anni, rendendole adatte per applicazioni in cui la precisione costante è cruciale.

Comprensione delle termocoppie

Le termocoppie operano su un principio diverso, usando l'effetto Seebeck. Questo fenomeno si verifica quando due metalli diversi sono uniti ad un'estremità ed esposti a una differenza di temperatura tra l'estremità unita (giunzione di misurazione) e le altre estremità (giunzioni di riferimento). La tensione risultante generata è proporzionale alla differenza di temperatura.

Le termocoppie sono disponibili in molti tipi, come il tipo K, J, T ed E, ciascuno con specifici intervalli di temperatura e caratteristiche. Sono noti per le loro ampie gamme di temperatura operativa, con alcuni in grado di misurare temperature estremamente elevate oltre a ciò che gli RTD possono gestire. Sono anche robusti e rapidamente rispondenti, rendendoli ideali per ambienti dinamici o duri.

A differenza degli RTD, le termocoppie richiedono una compensazione della giunzione di riferimento e possono richiedere una calibrazione più frequente a causa della deriva nel tempo, in particolare nelle applicazioni ad alta temperatura.

Confrontare l'accuratezza

Una delle differenze più importanti tra i trasduttori di temperatura RTD e le termocoppie è la precisione. Gli RTD offrono generalmente una maggiore precisione, spesso entro ± 0,1 ° C a ± 0,5 ° C a seconda della progettazione e della qualità. Questo livello di precisione è il motivo per cui gli RTD sono comuni nei laboratori, nella produzione farmaceutica e in altre industrie ad alta specifica.

Le termocoppie, sebbene meno accurate, forniscono ancora una precisione sufficiente per molte esigenze industriali. La loro precisione tipica è compresa tra ± 1 ° C a ± 2 ° C, ma ciò può variare in base al tipo, all'installazione e alla frequenza di calibrazione. Per i processi in cui sono accettabili le piccole deviazioni, le termocoppie rimangono una scelta pratica.

Tempo di risposta e condizioni dinamiche

Le termocoppie di solito hanno tempi di risposta più rapidi rispetto agli RTD perché la loro giunzione di rilevamento è piccola e può essere esposta direttamente al mezzo. Ciò consente loro di acquisire rapide variazioni di temperatura in processi come il monitoraggio della combustione o la misurazione dello scarico della turbina.

Gli RTD, con la loro costruzione più robusta, tendono ad avere tempi di risposta leggermente più lenti. Sebbene possano ancora reagire abbastanza rapidamente per la maggior parte delle applicazioni, potrebbero non essere la prima scelta in situazioni in cui la misurazione istantanea è fondamentale.

Intervallo di durata e temperatura

Quando si tratta di temperature estreme, le termocoppie hanno un chiaro vantaggio. Alcuni tipi possono misurare le temperature superiori a 1700 ° C, rendendoli adatti per la forgiatura dei metalli, le operazioni del forno e la lavorazione chimica ad alta temperatura. Gli RTD operano in genere fino a circa 600 ° C a 850 ° C, a seconda dei materiali utilizzati.

In termini di durata, le termocoppie sono generalmente più tolleranti alle vibrazioni e allo shock meccanico, mentre gli RTD sono più sensibili e possono essere danneggiati dalla manipolazione approssimativa. Tuttavia, gli RTD eccellono nella stabilità a lungo termine e nella resistenza alla deriva, specialmente a temperature più basse.

Stabilità e affidabilità a lungo termine

A lungo termine, gli RTD mantengono la loro calibrazione meglio delle termocoppie. La deriva in RTDS è minima quando operano entro i limiti di temperatura, il che significa che richiedono una ricalibrazione meno frequente. Ciò li rende economici per le applicazioni in cui l'accesso alla manutenzione è difficile.

Le termocoppie, d'altra parte, possono degradarsi nel tempo a causa di ossidazione, contaminazione o cambiamenti nelle giunzioni metalliche. In ambienti ad alta temperatura, la deriva può verificarsi rapidamente, richiedendo ricalibrazione o sostituzione periodica.

Considerazioni sui costi

Il costo influenza spesso la scelta del sensore. Le termocoppie sono generalmente meno costose da acquistare, specialmente nelle forme di base. Si adattano bene a progetti sensibili al budget, applicazioni a breve termine o scenari in cui i sensori potrebbero aver bisogno di una frequente sostituzione a causa di condizioni difficili.

Gli RTD, con la loro produzione di precisione e materiali come il platino, tendono a costare più in anticipo. Tuttavia, la loro lunga durata di servizio e i requisiti di calibrazione ridotti possono portare a minori costi di proprietà totali nel tempo.

Scenari di applicazione

Nel monitoraggio della temperatura del serbatoio dell'acqua, gli RTD sono spesso favoriti per la loro stabilità e accuratezza, garantendo letture coerenti per il controllo dei processi o il monitoraggio della sicurezza. Nelle centrali elettriche, la scelta dipende dalla posizione specifica: RTDS per un monitoraggio preciso nelle sale di controllo e nelle termocoppie per la misurazione del calore estremo nelle turbine.

La misurazione della temperatura del forno è un'area in cui le termocoppie eccellono a causa della loro capacità di resistere al calore intenso e alle rapide variazioni di temperatura. Il monitoraggio della temperatura del vapore può utilizzare entrambe le tecnologie, con RTD che forniscono letture affidabili per il monitoraggio dell'efficienza del sistema e le termocoppie che gestiscono condizioni di vapore più variabili o estreme.

Nelle colonne di distillazione, in cui i gradienti di temperatura accurati sono fondamentali per separare efficacemente i componenti, gli RTD sono spesso la scelta preferita a causa della loro precisione. Le termocoppie possono essere utilizzate in ruoli di supporto in cui sono necessari intervalli di temperatura più ampi o risposte più veloci.

Integrazione con i sistemi di controllo

I moderni trasduttori di temperatura RTD spesso producono segnali standardizzati come 4-20 mA o protocolli digitali come Hart, rendendoli facili da integrare in PLC, sistemi SCADA e sistemi di controllo distribuiti. Le termocoppie richiedono il condizionamento del segnale e la compensazione della giunzione fredda, che possono essere gestite da trasmettitori o moduli specializzati.

Quando si valutano l'integrazione, è importante considerare la compatibilità del sensore con l'infrastruttura esistente, nonché la necessità di trasmettitori, complessità del cablaggio e stabilità del segnale su lunghe corse dei cavi.

Scegliere il sensore giusto per il tuo processo

La selezione tra un trasduttore di temperatura RTD e una termocoppia si riduce per bilanciare l'accuratezza, l'intervallo di temperatura, il tempo di risposta, la durata e il costo. Se il processo richiede un'elevata precisione, stabilità a lungo termine e opera entro intervalli di temperatura moderati, un RTD è spesso l'opzione migliore. Se il processo comporta temperature molto elevate, richiede robustezza o richiede una risposta rapida, una termocoppia può essere più adatta.

Vale anche la pena considerare il costo totale del ciclo di vita, inclusi il prezzo di acquisto, gli intervalli di calibrazione, la manutenzione e la durata della vita prevista. In molte strutture, viene utilizzata una combinazione di entrambi i tipi di sensori per soddisfare le diverse esigenze di diverse aree di processo.

Conclusione

I trasduttori di temperatura e le termocoppie di RTD hanno ciascuno punti di forza unici che li rendono adatti a ruoli specifici nella misurazione della temperatura industriale. Gli RTD offrono una precisione e una stabilità superiori, rendendoli ideali per applicazioni di precisione-critica. Le termocoppie forniscono versatilità, durata e capacità di misurare temperature estreme, rendendole indispensabili in ambienti più duri. Comprendendo le capacità e le limitazioni di ciascuna tecnologia, gli ingegneri e i gestori dei processi possono prendere decisioni informate che ottimizzano prestazioni, affidabilità e efficacia in termini di costi nelle loro operazioni. La scelta giusta non solo garantisce dati di temperatura accurati, ma supporta anche processi più fluidi, migliore qualità del prodotto e maggiore sicurezza operativa.
