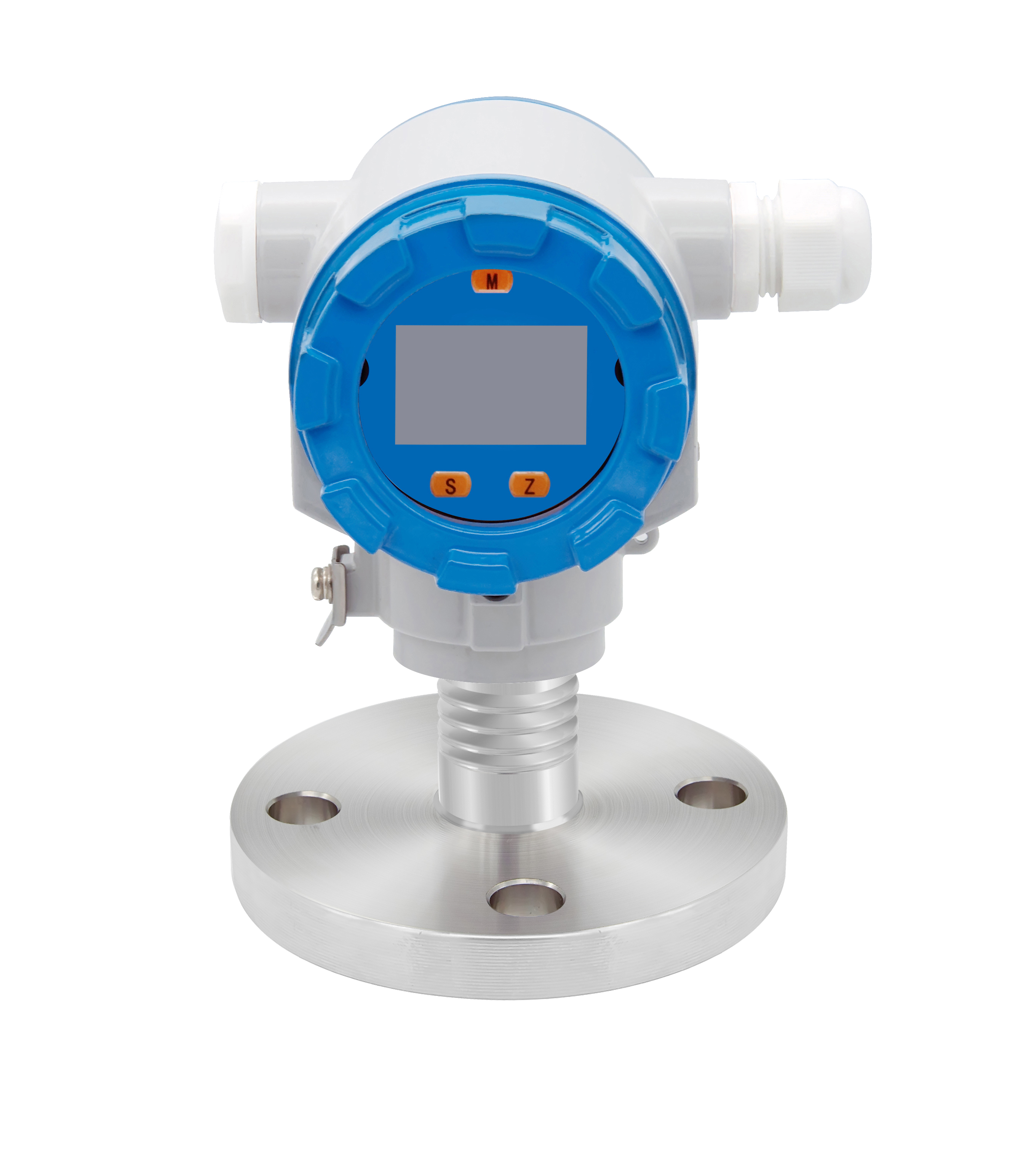

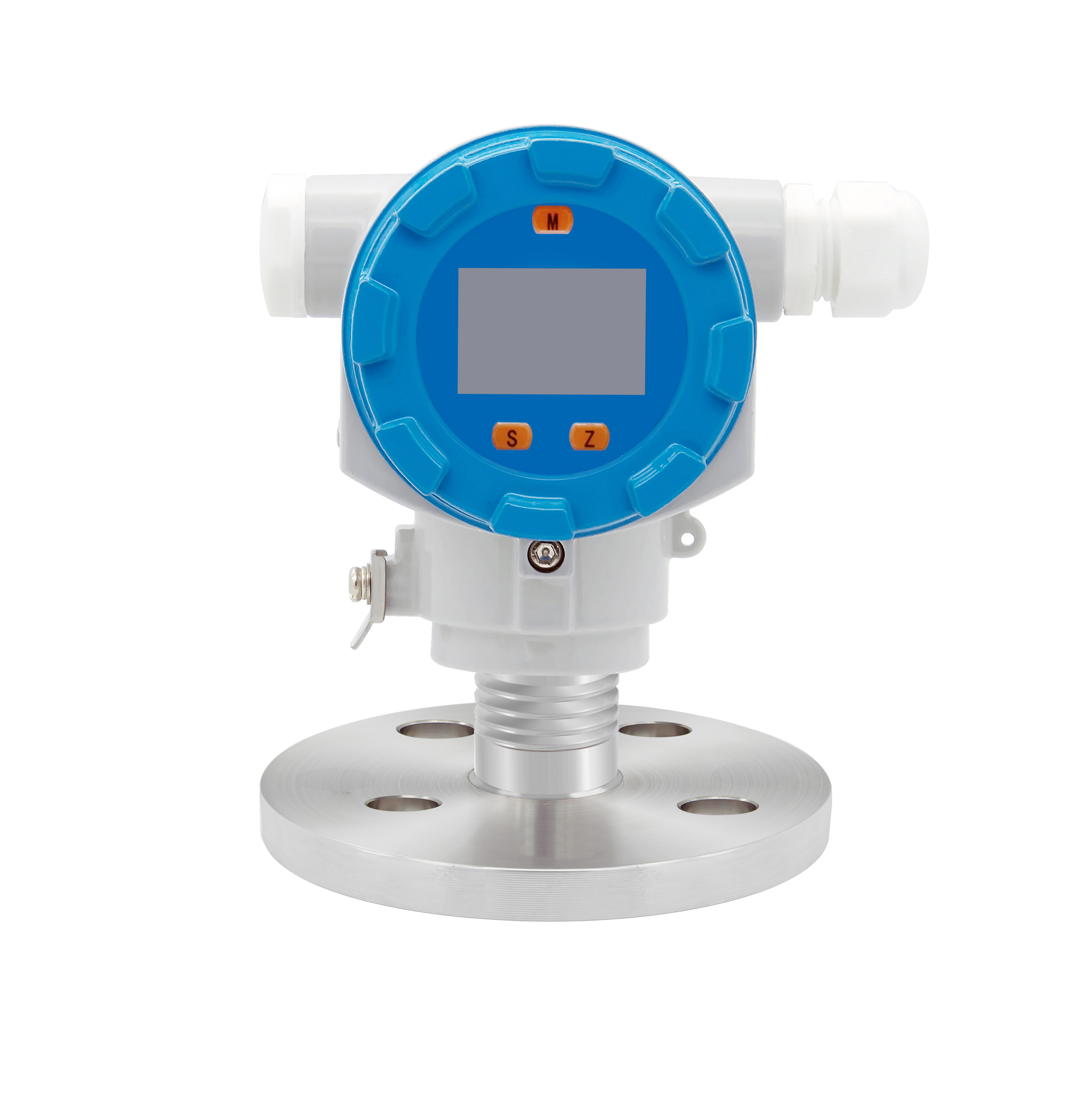

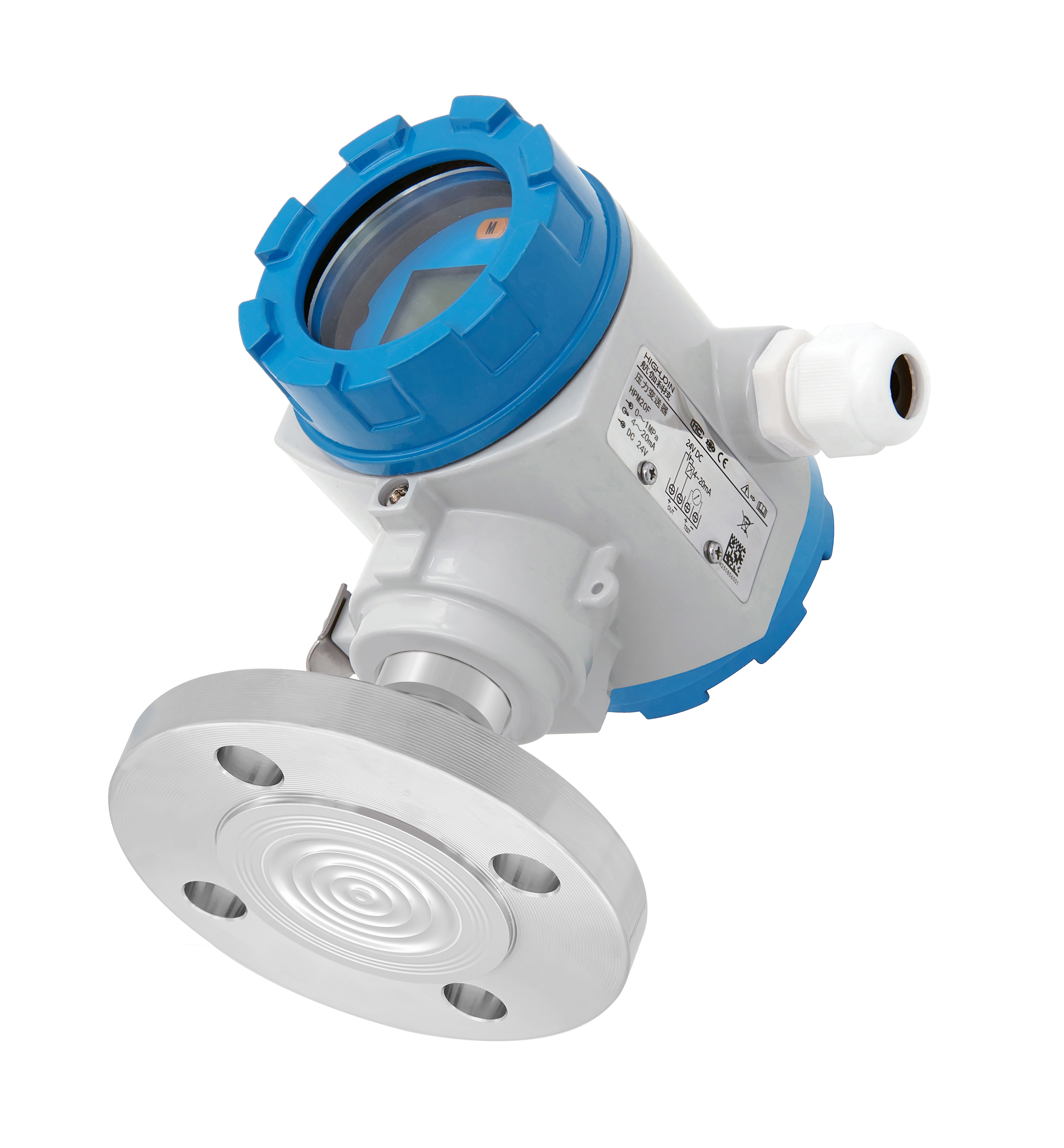

Trasmettitore di pressione digitale del diaframma della flangia HPM20F

Trasmettitore di pressione digitale del diaframma della flangia HPM20F

Download del foglio dati:
HPM20F Flange Diaphragm Pressure Transmitter-Datasheet.pdf

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Il trasmettitore di pressione del diaframma della flangia HPM20F utilizza un'interfaccia della flangia standard internazionale per una facile installazione del campo. Presenta una tecnologia avanzata e incorpora un sensore di pressione piezoresistenti al altamente stabile e affidabile in silicio come componente di misurazione del segnale. Il sensore subisce test automatici e rifilatura laser per garantire una compensazione a temperatura elevata. Questo prodotto offre prestazioni stabili e affidabili, avendo superato con successo test rigorosi e test di invecchiamento a lungo termine. L'HPM20F è progettato per soddisfare i requisiti per la resistenza alla corrosione e l'igiene, rendendolo adatto per la misurazione della pressione in vari settori tra cui macchinari, metallurgia, petrolchimico, generazione di energia, trasformazione alimentare e prodotti farmaceutici.

Descrizione

Applicazione

Caratteristiche

Parametri

Il trasmettitore di pressione del diaframma della flangia HPM20F utilizza un'interfaccia della flangia standard internazionale per una facile installazione del campo. Presenta una tecnologia avanzata e incorpora un sensore di pressione piezoresistenti al altamente stabile e affidabile in silicio come componente di misurazione del segnale. Il sensore subisce test automatici e rifilatura laser per garantire una compensazione a temperatura elevata. Questo prodotto offre prestazioni stabili e affidabili, avendo superato con successo test rigorosi e test di invecchiamento a lungo termine. L'HPM20F è progettato per soddisfare i requisiti per la resistenza alla corrosione e l'igiene, rendendolo adatto per la misurazione della pressione in vari settori tra cui macchinari, metallurgia, petrolchimico, generazione di energia, trasformazione alimentare e prodotti farmaceutici.

Applicazione

Progettato per misurare fluidi corrosivi.
Adatto per i media soggetti a intasamento a causa di sospensioni solide o elevata viscosità.
Ideale per i media che possono cristallizzare o solidificarsi nel tubo di pressione.
Consente il lavaggio della porta di pressione per prevenire la contaminazione dei media.
Soddisfa elevati standard di igiene per prevenire la contaminazione.

Caratteristiche

Offre una varietà di materiali per il diaframma di isolamento, con un alto livello di resistenza alla corrosione.
Progettato in uno stile igienico per una facile pulizia senza aree inaccessibili.
Costruito con una shell in lega di alluminio, con una protezione classificata da IP65 contro l'ingresso.
Dotato di un display sul campo, uscita del segnale da 4-20MADC e vari altri segnali di comunicazione.
Include la protezione contro l'inversione di polarità, la sovracorrente e la sovratensione.
Consente una regolazione su scala zero e su vasta scala.
Fornisce una forte immunità alle interferenze e garantisce stabilità a lungo termine.

Parametri

Misurazione mezzo	Liquido, gas, vapore
Intervallo di pressione	0 ~ 20kpa ... 10MPA
Sovraccarico	1,5 volte la gamma di pressione di fondo scala
Tipo di pressione	Indicatore calibro, assoluto o sigillato
Precisione	± 0,5%fs
Stabilità a lungo termine	± 0,2%fs/anno
Coefficiente di temperatura di zero	± 0,03%FS/℃ （Riferimento 25 ℃）
Coefficiente di temperatura di tutta scala	± 0,03%FS/℃ （Riferimento 25 ℃）
Temp	-30 ~ 85 ℃
Tensione di alimentazione	24VDC (12 ~ 30V)
Segnale di uscita	4 ~ 20MADC o personalizzato
Modalità di uscita	Due fili, tre fili
Resistenza al carico	≤ (U-12) /0.20Ω
Resistenza all'isolamento	100 MΩ ， 500VDC
Ingress Protection of Shell	IP65
Collegamento elettrico	Cavo di scudo dedicato
