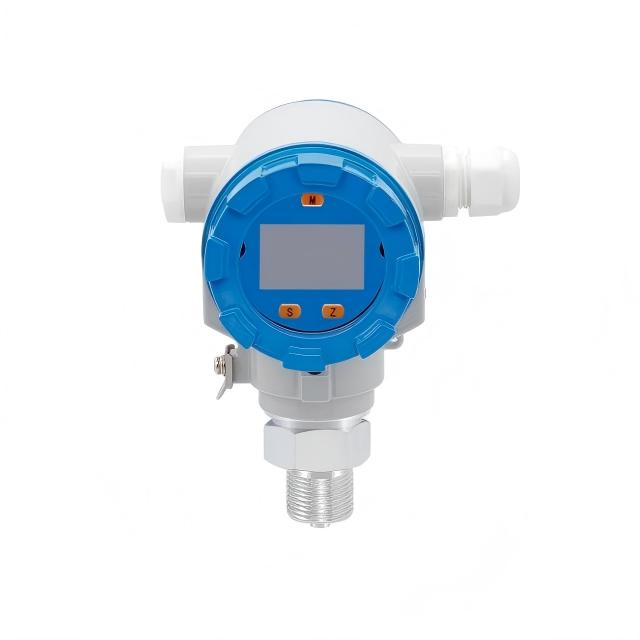

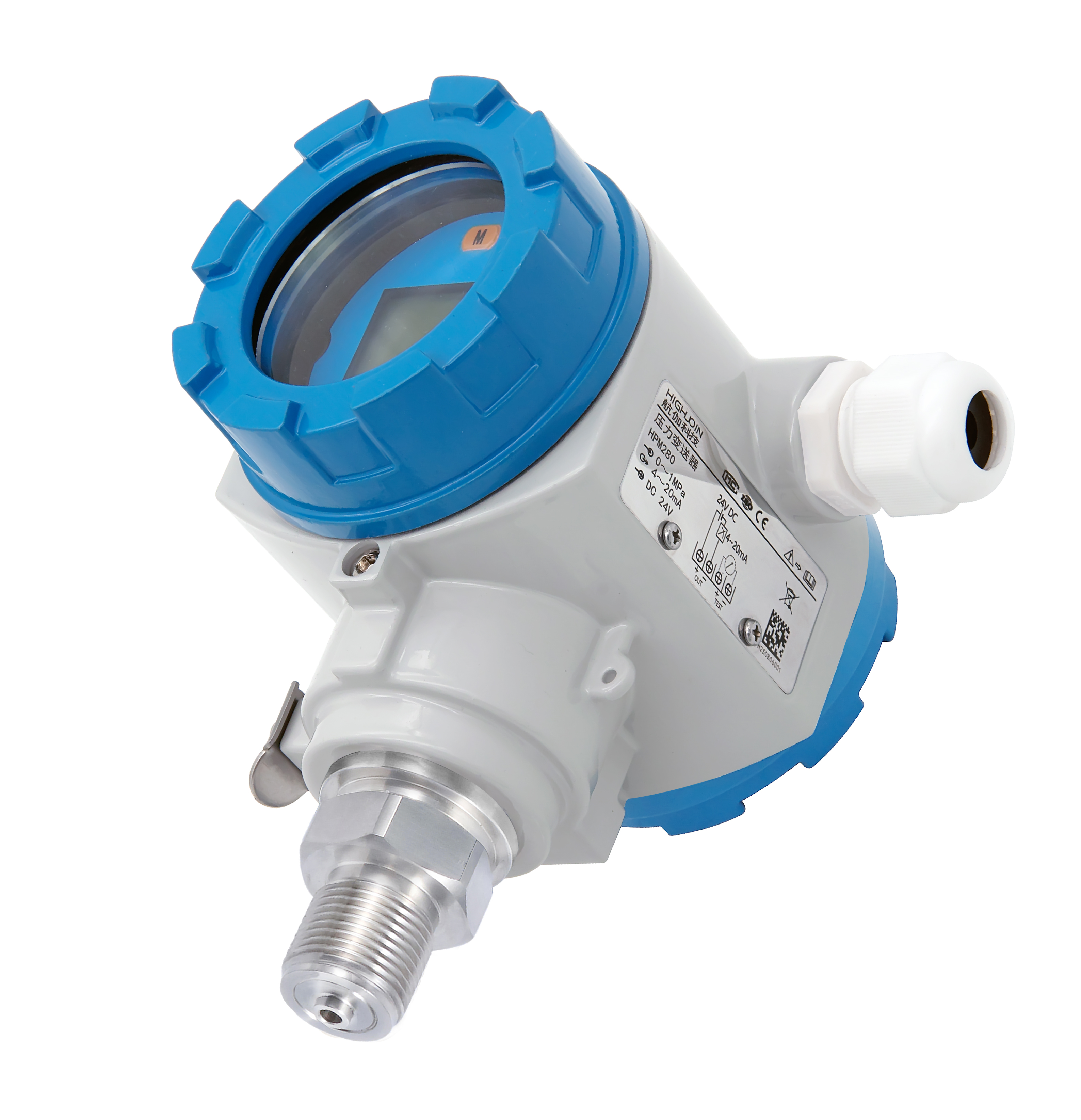

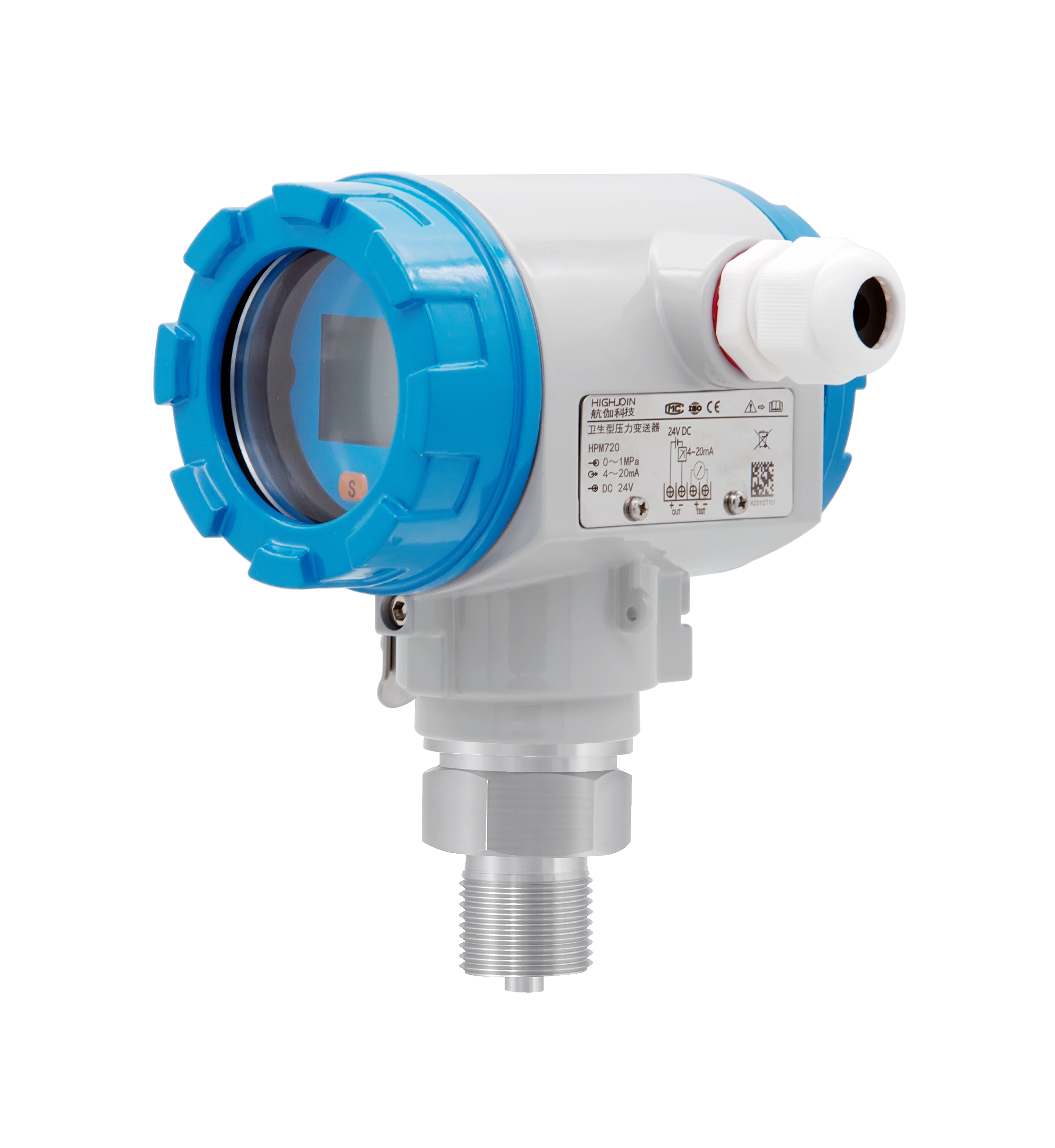

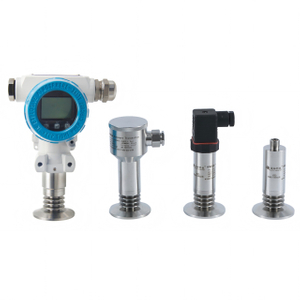

HPM280 Transmittetore di pressione di visualizzazione digitale LCD di protezione intelligente
Intervallo di pressione assoluta: da 0 a 10 kPa…10 MPa
Segnale di uscita: 4–20 mA, 4–20 mA + HART, 0–5 V o 0–10 V
Precisione: ±0,5% FS standard; ±0,25% FS opzionale
Alimentazione: 24 VCC nominali; 12–30 VCC
Protezione e display: custodia in lega di alluminio IP65 con display LCD da campo
Connessione al processo: M20 × 1,5, G1/2, G1/4 o 1/2 NPT
| Quantità: | |
|---|---|
Panoramica
Il trasmettitore di pressione intelligente HPM280 combina la misurazione della pressione, l'indicazione locale e un'uscita remota standard in un unico strumento montato sul campo. Utilizza un elemento sensibile piezoresistivo in silicio diffuso con condizionamento del segnale, test automatico e taglio laser per la compensazione della temperatura.
Un display LCD integrato consente agli operatori di leggere la pressione di processo nel punto di installazione, mentre l'uscita analogica o abilitata HART selezionata invia la misurazione a un PLC, DCS, registratore o altra apparecchiatura di controllo. La custodia dell'elettronica in lega di alluminio ha un grado di protezione IP65 e include un pressacavo M20 × 1,5 per il cablaggio in campo protetto.
Il trasmettitore può essere configurato per pressione relativa o assoluta. Le opzioni di uscita disponibili includono 4–20 mA, 4–20 mA con HART, 0–5 V e 0–10 V. Campo di pressione, tipo di riferimento, uscita, precisione, connessione al processo e materiale a contatto con il fluido devono essere specificati per ciascun ordine.
Caratteristiche
Shell elettronico in lega di alluminio con grado di protezione IP65.
Display in loco con output simultaneo di 4 ~ 20MADC e altri segnali remoti.
Protezione della polarità inversa e misure di protezione eccessiva e di protezione da sovratensione istantanea.
Punto zero regolabile e scala intero.
Forte capacità anti-interferenza e eccellente stabilità a lungo termine.

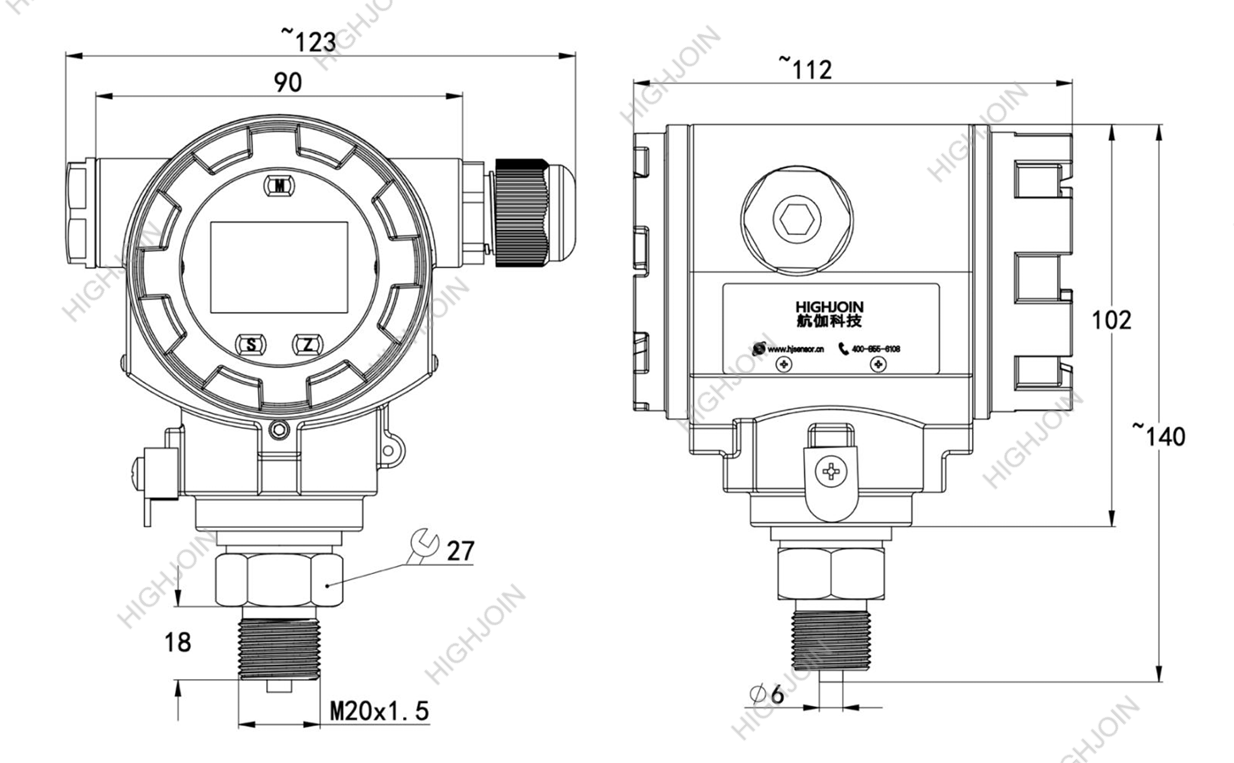

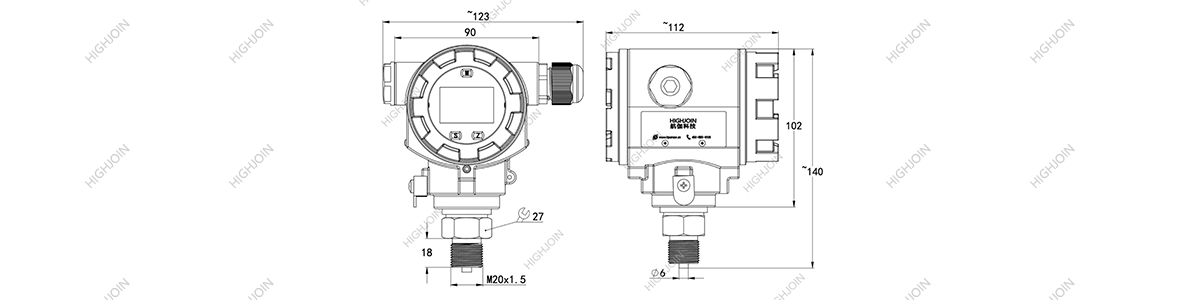

Dimensions
![HPM280尺寸图[1].png](http://irrorwxhmokjji5p-static.micyjz.com/cloud/piBpnKrijnSRqlpjqrmojp/HPM280chicuntu1.png)
Applicazioni industriali
L'HPM280 è destinato al monitoraggio locale e remoto della pressione in sistemi industriali generali, tra cui:
Monitoraggio della pressione nella produzione
Lavoro di metallo
Chimico
Elettrico
Varie operazioni industriali
Installazione e messa in servizio
Installazione meccanica
Depressurizzare la linea prima di installare o rimuovere il trasmettitore. Ispezionare la porta, la guarnizione e le filettature, quindi montare il trasmettitore verticalmente ove possibile.
Tenere lo strumento lontano da forti vibrazioni e calore diretto. Laddove non sia possibile evitare le vibrazioni, utilizzare una staffa idonea, una linea di impulso o un collegamento remoto approvato per il servizio in pressione.
Controllo del cablaggio
Confermare la versione di uscita prima del cablaggio. Un circuito di corrente a due fili e un'uscita di tensione a tre fili non utilizzano la stessa disposizione dei terminali.
Verificare la polarità, la tensione di alimentazione e l'ingresso del controller, quindi chiudere la custodia e serrare il pressacavo prima di applicare pressione.
Verifica dello zero e dello span
Controllare lo zero nelle condizioni di riferimento corrette prima della messa in servizio. Applicare punti di pressione noti su tutta la gamma e confrontare il display locale, l'uscita elettrica e lo strumento di riferimento.
Se è necessaria una correzione, registrare i risultati come trovato e come lasciato. La regolazione dello zero o dell'intervallo non sostituisce una calibrazione completa quando è richiesta la tracciabilità.
Controllo finale del sistema
Ispezionare l'installazione per eventuali perdite, cablaggio stabile e orientamento leggibile del display. Confermare la scala PLC o DCS rispetto alla portata del trasmettitore.
Testare gli allarmi e gli interblocchi attraverso il sistema di controllo dove fanno parte dell'applicazione.
