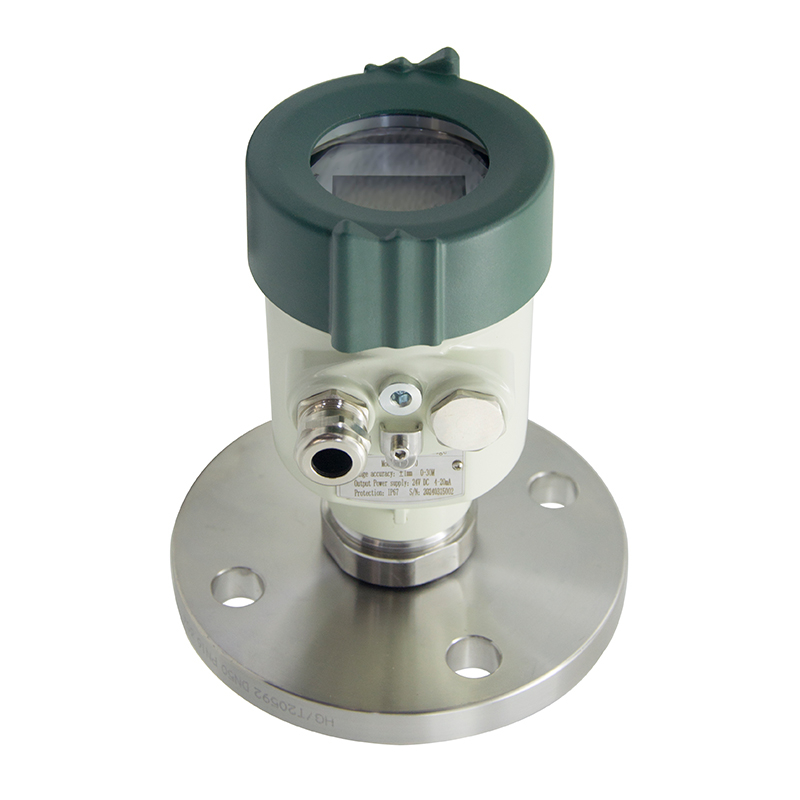

INHY290 80 GHz Callo del livello del misuratore radar ad alta frequenza

Scaricamento:
HYM290(80G) Radar Level Meter.pdf

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Il radar FMCW HYM290 (noto anche come radar a onde millimetriche), poiché la banda di onde millimetriche con una frequenza più elevata rispetto al radar a banda Ku, ha importanti applicazioni nel rilevamento di target remoto, un ambiento di fumo e polvere forte, imaging remoto, imaging multispettrale e altri aspetti e altri aspetti e possono rilevare obiettivi minori rispetto al radar a microonde e a ottenere un posizionamento più preciso. Ha una risoluzione più elevata e una più forte riservatezza

Descrizione del prodotto

Caratteristiche

Parametri tecnici

Il radar FMCW HYM290 (noto anche come radar a onde millimetriche), poiché la banda di onde millimetriche con una frequenza più elevata rispetto al radar a banda Ku, ha importanti applicazioni nel rilevamento di target remoto, un ambiento di fumo e polvere forte, imaging remoto, imaging multispettrale e altri aspetti e altri aspetti e possono rilevare obiettivi minori rispetto al radar a microonde e a ottenere un posizionamento più preciso. Ha una risoluzione più elevata e una più forte riservatezza

Caratteristiche

Buone prestazioni transitorie: architettura RF più compatta, rapporto segnale-rumore più elevato
Larghezza di banda di lavoro a 5 GHz, in modo che il prodotto abbia una risoluzione e accuratezza di misurazione più elevate
Coerenza: oscillazione di dipolo guidata da effetto di frequenza di differenza di corrente coerente o non lineare dell'impulso laser coerente
Piena energia: l'energia del fotone a onde millimetriche è solo pochi volt di millielectron, quindi non vi sarà alcun fenomeno della ionizzazione a raggi X e la distruzione della sostanza da rilevare, perché non è facile distruggere la sostanza da rilevare
Forte penetrazione: ha una forte penetrazione per le sostanze non polari. Molti materiali non polari non metallici assorbono meno raggi in questa banda. Pertanto, può essere utilizzato per rilevare la struttura interna dei materiali. Ad esempio, in ceramica/cartone/plastica/schiuma, ecc. Sono trasparenti a questa banda di radiazioni elettromagnetiche e possono anche essere utilizzati per il monitoraggio della sicurezza dell'aeroporto/stazione, come rilevare macchinari/esplosivi e farmaci o per il rilevamento della saldatura a circuito
Facile da assorbire dalle molecole polari: questa banda ha meno dispersione in materiale non uniforme, può rilevare e misurare il contenuto di vapore acqueo, ecc. Possono anche essere usati per studiare la composizione di sostanze o il controllo di qualità analizzando i loro spettri caratteristici.

Parametri tecnici

Applicazione tipica	L'angolo di emissione di onde elettromagnetiche è inferiore a 3 °, adatto per lo spazio stretto o la misurazione del tubo della guida d'onda
	Adatto per un grande serbatoio di stoccaggio (max.120m) e un piccolo serbatoio di stoccaggio (piccola area cieca)
	Alta precisione, elevato grado di salute e altre occasioni Misurazione
	Condizioni di processo complesse (miscelazione, asta di riscaldamento, scala, tetto galleggiante, polvere forte, vapore forte, ecc.) Occasioni
Frequenza di emissino	76GHz ~ 81 GHz, larghezza di frequenza di scansione FM 5GHz
Materiale dell'antenna	PTFE, SS304 con PTFE
Intervallo di misurazione	15m 35m 85m 120m
Precisione	0,05%~ 0,1%fs
Fornitura	24VDC, 220VAC
Segnale di uscita	4 ~ 20Ma/Hart/RS485/Modbus/Bluetooth
Temperatura di lavoro	-30 ~ 80 ℃, -20 ~ 200 ℃ (≥260 ℃ personalizzabile)
Pressione di lavoro	-0,1 ~ 2.0mp
Connessione di processo	Discussione, staffa, flangia, morsetto sanitario (opzionale)
Grado protettivo	IP 67, IP 68 (opzionale)
