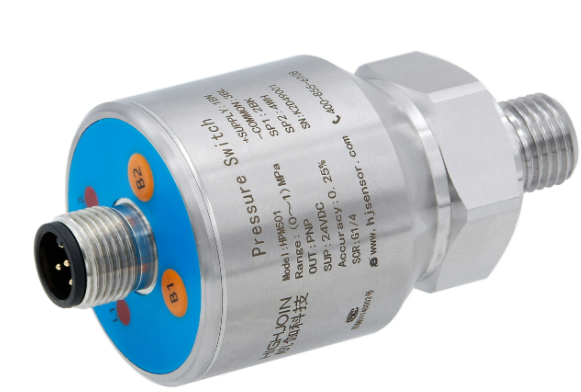

Cos'è un interruttore a pressione

Un interruttore a pressione controlla la pressione del sistema e garantisce sicurezza. Innesca i circuiti elettrici quando la pressione attraversa le soglie preimpostate. In questo articolo, imparerai la sua funzione, i componenti chiave, i tipi, le applicazioni e come selezionare l'interruttore giusto per il sistema.

Comprendere le basi di un interruttore a pressione

Definizione e funzione principale

Un interruttore a pressione è un dispositivo di controllo progettato per rilevare i cambiamenti di pressione e attivare o disattivare un circuito elettrico a un setpoint predeterminato. A differenza dei manometri o dei trasduttori, che misurano continuamente la pressione, gli interruttori di pressione funzionano come dispositivi ON/OFF, simili a un interruttore della luce. Sono utilizzati per proteggere le attrezzature, automatizzare i processi e regolare la pressione nei sistemi che vanno dalle pompe dell'acqua ai compressori industriali. La funzione principale è quella di mantenere la stabilità del sistema e prevenire danni dovuti a fluttuazioni di pressione.

Componenti chiave di un interruttore a pressione

Gli interruttori di pressione sono costituiti da diversi componenti essenziali che lavorano insieme per rilevare la pressione e attivare l'interruttore. Questi includono:

● Diaframma: sensibile e flessibile, il diaframma rileva le variazioni di pressione dal fluido di processo o dal gas.

● Spring: regola il setpoint opposto alla forza di pressione, consentendo un'attivazione precisa.

● Leva: trasferimento del movimento meccanico dall'elemento di rilevamento ai contatti elettrici.

● Contatti elettrici: aperto o vicino per completare il circuito quando viene raggiunto il setpoint.

● Terminali: collegare i contatti a una fonte di alimentazione esterna, consentendo il funzionamento elettrico.

Ogni componente contribuisce al funzionamento accurato e affidabile dell'interruttore a pressione, garantendo che funzioni come previsto in varie condizioni di sistema.

SUGGERIMENTO: l'ispezione e la manutenzione di questi componenti impediscono regolarmente gli incendi e estende la durata della vita dello switch.

Principio operativo

Il principio operativo di un interruttore a pressione si basa sul movimento dell'elemento di rilevamento causato dalla pressione di un fluido o di un gas. Quando la pressione supera o scende al di sotto del setpoint, comprime o rilascia una molla, spostando la leva per modificare lo stato dei contatti elettrici. I contatti normalmente aperti (no) si chiudono quando la pressione sale al di sopra del setpoint, mentre si aprono normalmente i contatti (NC). Questo meccanismo consente agli interruttori di controllare in modo efficiente pompe, compressori e allarmi.

Setpoint e regolazione tipici

I setpoint definiscono la pressione esatta con cui si attiva un interruttore. Le regolazioni vengono in genere effettuate utilizzando una vite o una manopola che altera la tensione a molla. I setpoint accurati sono fondamentali per le prestazioni del sistema, prevenendo scenari di sovrapressione o sotto pressione. I setpoint disallineati possono causare danni alle attrezzature o funzionamento inefficiente.

Tabella: setpoint di esempio per applicazioni comuni

Applicazione	Setpoint tipico (PSI)	Tipo di commutazione
Pompa dell'acqua residenziale	30-50	Meccanico
Sistema HVAC	15-25	Meccanico
Compressore industriale	100-150	Elettronico
Monitoraggio della pressione dell'olio	20-80	Elettronico

Tipi di interruttori a pressione

Interruttore di pressione meccanica

Gli interruttori a pressione meccanica utilizzano una molla e un pistone o un diaframma per innescare contatti elettrici. Sono semplici, robusti e ideali per applicazioni ad alta tensione o ad alto cambiamento. Le applicazioni comuni includono sistemi HVAC, pompe per l'acqua residenziale e macchinari industriali. I loro vantaggi includono componenti elettronici minimi a basso costo, minimi e affidabilità a lungo termine in ambienti stabili.

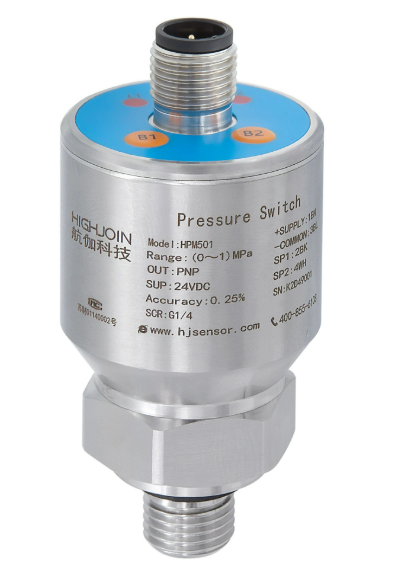

Interruttore di pressione elettronica

Gli interruttori di pressione elettronica utilizzano un manometro o un trasduttore di pressione combinato con l'elettronica per misurare le variazioni di pressione. Questi interruttori offrono un'elevata precisione, un'usura di contatto minima, stabilità a lungo termine e la possibilità di eseguire migliaia di cicli di commutazione. Sono particolarmente adatti per i sistemi che richiedono una commutazione frequente o quelli esposti alle vibrazioni.

Confronto: meccanico vs. elettronico

Caratteristica	Meccanico	Elettronico
Precisione	Moderare	Alto
Usura	Più alto	Inferiore
Costo	Inferiore	Più alto
Frequenza dell'applicazione	Da basso a medio	Alto
Sensibilità ambientale	Basso	Medio

Gli interruttori meccanici eccellono in ambienti semplici e robusti, mentre gli interruttori elettronici funzionano meglio nelle applicazioni di precisione.

Come funziona un interruttore a pressione in pratica

Elementi di rilevamento della pressione

Gli elementi di rilevamento della pressione determinano come l'interruttore risponde alla pressione applicata. I diaframmi sono ideali per applicazioni a bassa pressione o sotto vuoto e il loro materiale deve essere compatibile con il fluido o il gas. I pistoni sono adatti per sistemi ad alta pressione, in genere superiori a 1000 psi, e richiedono materiali durevoli come l'acciaio inossidabile con guarnizioni O-ring compatibili.

Processo di attivazione

Il processo di attivazione inizia quando la pressione del processo applica la forza sull'elemento di rilevamento. Se la pressione supera la forza di primavera opposta, la leva si muove e i contatti cambiano stato. L'isteresi o la banda morta, assicura che l'interruttore non si ripristina immediatamente quando la pressione scende al di sotto del setpoint, impedendo l'usura rapida del ciclo e delle attrezzature.

Prova e pressione di scoppio

● Pressione di prova: pressione massima l'interruttore può gestire senza danni.

● Pressione di scoppio: la massima pressione l'interruttore può resistere prima di perdere o rottura.

La selezione di un interruttore con prove appropriate e valutazioni della pressione di scoppio è fondamentale per la sicurezza nelle applicazioni ad alta pressione.

Applicazioni degli interruttori a pressione

Applicazioni residenziali

Gli interruttori a pressione sono ampiamente utilizzati nelle pompe dell'acqua, nei sistemi HVAC e nella gestione della pressione. Garantiscono un'adeguata pressione dell'acqua, impedisce il ciclo della pompa e proteggono i componenti HVAC dalle anomalie della pressione.

Applicazioni industriali

In ambienti industriali, gli interruttori di pressione controllano compressori, forni e sistemi a vuoto. Agiscono anche da chiusura di sicurezza, prevenendo situazioni di sovrapressione e mantenendo un funzionamento costante del sistema.

Applicazioni automobilistiche e speciali

Gli interruttori a pressione monitorano la pressione dell'olio motore, i sistemi di freni e altre attrezzature specializzate. Queste applicazioni richiedono spesso interruttori con alta precisione, risposta rapida e resistenza alle vibrazioni.

Sistemi aria e gas

I compressori d'aria, i bombole di gas e i sistemi pneumatici si affidano agli interruttori a pressione per mantenere pressioni fisse, automatizzare le attrezzature e garantire un funzionamento sicuro. Aiutano a prevenire la sovrapressione, ottimizzare il flusso e mantenere l'efficienza del sistema.

Suggerimento: ispezionare regolarmente gli interruttori in applicazioni critiche per mantenere la sicurezza e la conformità.

Criteri di selezione per interruttori a pressione

Intervallo di pressione e setpoint

La selezione dell'interruttore di pressione appropriato inizia con la comprensione delle pressioni di taglio e taglio del sistema. L'interruttore deve funzionare in modo sicuro attraverso gamme di emergenza e di emergenza per prevenire le situazioni di sovrapressione o sotto pressione. Un setpoint scelto con cura garantisce prestazioni coerenti, protegge le attrezzature e impedisce costosi guasti del sistema. Gli ingegneri dovrebbero anche considerare tolleranze, poiché le piccole deviazioni possono influire sull'affidabilità a lungo termine e sulla sicurezza operativa.

Temperatura operativa

La temperatura svolge un ruolo critico nelle prestazioni dell'interruttore a pressione e nella longevità. Le alte temperature possono degradare diaframmi, molle o altri componenti interni, causando commutazione imprecisa o guasti prematuri. È essenziale selezionare materiali e progetti compatibili con gli intervalli di temperatura previsti. Per i sistemi esposti a temperature fluttuanti, gli interruttori con una solida stabilità termica dovrebbero essere prioritari per mantenere un funzionamento ripetibile.

Compatibilità fluida

Le proprietà chimiche e fisiche del fluido di processo influenzano direttamente la selezione del diaframma o del materiale del pistone. I materiali incompatibili possono corrodere, gonfiare o erodere, portando a malfunzionamento o fallimento precoce. Ad esempio, le sostanze chimiche aggressive richiedono teflon ™ o elastomeri specializzati, mentre i sistemi di acqua o olio possono utilizzare BUNA-N o VITON ™. L'adeguata corrispondenza del materiale garantisce una durata a lungo termine e riduce la frequenza di manutenzione.

Considerazioni ambientali

Le condizioni esterne come polvere, umidità, vibrazioni e potenziali elementi corrosivi influenzano la durata della vita dello switch. Accendi, sigilli e materiali resistenti alla corrosione devono essere scelti per resistere all'ambiente operativo. Prendi in considerazione le vibrazioni smorzanti o alloggiamenti di protezione nelle configurazioni industriali e seleziona switch con valutazioni IP o NEMA appropriate per condizioni esterne o difficili per mantenere l'affidabilità.

Tabella: compatibilità del materiale per fluidi comuni

Materiale	Fluidi adatti	Temperatura massima (° C)
Buna-n	Olio, acqua	120
Viton ™	Fluidi idraulici, olio	200
Acciaio inossidabile	Acqua, vapore	300
Teflon ™	Prodotti chimici	250

Metriche per le prestazioni chiave

Precisione e ripetibilità

L'accuratezza garantisce che un interruttore a pressione si innesca proprio al setpoint previsto, mentre la ripetibilità garantisce un'attivazione costante su più cicli. Gli interruttori di alta qualità riducono le fluttuazioni della pressione, prevengono falsi viaggi e mantengono il funzionamento del sistema stabile. Per applicazioni critiche, anche una piccola deviazione può portare a danni alle attrezzature o inefficienze di elaborazione, evidenziando l'importanza della calibrazione precisa.

Banda morta (isteresi)

L'isteresi, o una banda morta, impedisce il ciclo rapido on-off causato da piccole variazioni di pressione. La banda morta definita correttamente protegge i componenti meccanici dall'usura, riduce la fatica del contatto elettrico e migliora la stabilità del sistema. La selezione di un interruttore con isteresi adeguata per l'applicazione garantisce un funzionamento regolare, in particolare nei sistemi con pressioni fluttuanti o frequenti variazioni di carico.

Valutazioni elettriche

Gli interruttori di pressione devono gestire in modo sicuro i requisiti di tensione e corrente del sistema. Il sovraccarico può danneggiare i contatti, attivare guasti elettrici o compromettere la sicurezza. Gli ingegneri dovrebbero corrispondere alla valutazione dell'interruttore sia a carichi elettrici a stato stazionario che a picco, considerando fattori ambientali come temperatura e umidità, che possono influire sulla conduttività o l'isolamento nel tempo.

Durata e durata

La durata di una pressione dipende dalla qualità del materiale, dal tipo (meccanico o elettronico) e dall'ambiente operativo. La manutenzione regolare, l'installazione corretta e la corretta selezione del materiale possono estendere significativamente la durata. Gli interruttori di alta qualità resistono a cicli ripetuti, condizioni difficili e stress ambientali, garantendo un funzionamento affidabile e riducendo il costo totale della proprietà.

Manutenzione e risoluzione dei problemi

Problemi comuni

Gli interruttori a pressione possono sperimentare contatti per attaccare, setpoint disdefiniti, usura meccanica o guasti elettrici. Questi problemi derivano spesso da installazione impropria, fluidi incompatibili o condizioni operative estreme. Il rilevamento precoce attraverso l'ispezione e il monitoraggio può impedire i tempi di inattività non pianificati, migliorare la sicurezza ed evitare costose riparazioni o sostituzioni.

Manutenzione ordinaria

La manutenzione di routine è essenziale per un funzionamento di interruttore accurato e affidabile. La pulizia, l'ispezione e la calibrazione a intervalli programmati impediscono l'accumulo di detriti, l'ossidazione del contatto e l'affaticamento a molla. Mantenere un registro di manutenzione documentato consente agli operatori di tenere traccia delle tendenze delle prestazioni, identificare in anticipo potenziali problemi e mantenere la conformità con gli standard di sicurezza e di qualità.

Linee guida di sostituzione

Gli interruttori devono essere riparati o sostituiti quando si verificano la precisione, l'usura dei componenti o il danno meccanico. La sostituzione tempestiva garantisce la sicurezza del sistema continuo, impedisce i danni alle attrezzature e mantiene l'efficienza del processo. Si consiglia di seguire le linee guida del produttore e considerare la sostituzione proattiva in applicazioni critiche per evitare arresti non pianificati.

SUGGERIMENTO: la revisione regolarmente delle prestazioni dello switch e delle condizioni ambientali aiuta a anticipare le esigenze di manutenzione, ottimizzare la durata della vita e mantenere un funzionamento sicuro.

Conclusione

Gli interruttori a pressione garantiscono un controllo di pressione di sistema sicuro ed efficiente. Comprendere la loro funzione, componenti e applicazioni ottimizza le prestazioni. Nanjing Hangjia Electronic Technology Co.,Ltd. offre switch a pressione affidabili che migliorano la sicurezza e la longevità del sistema, fornendo un valore costante per l'uso industriale e commerciale.

FAQ

D: Cos'è un interruttore a pressione?

A: Un interruttore a pressione è un dispositivo di controllo che monitora la pressione del sistema e attiva o disattiva un circuito elettrico a un setpoint preimpostato. Aiuta a mantenere la sicurezza, prevenire danni alle attrezzature e garantire un funzionamento stabile attraverso sistemi industriali, commerciali e residenziali.

D: Come funzionano gli interruttori di pressione?

A: Gli interruttori di pressione funzionano utilizzando un diaframma o un pistone per rilevare i cambiamenti di pressione. Quando la pressione raggiunge il setpoint, sposta una leva per aprire o chiudere i contatti elettrici, consentendo il controllo automatizzato di pompe, compressori o allarmi.

D: Quali sono i componenti e le funzioni dell'interruttore a pressione chiave?

A: I componenti chiave includono il diaframma o il pistone per la pressione di rilevamento, una molla per la regolazione del setpoint, una leva per il trasferimento meccanico e i contatti elettrici per attivare i circuiti. Insieme, garantiscono un monitoraggio di pressione accurato e affidabile.

D: Dove vengono utilizzate le applicazioni di interruttore di pressione regolabili?

A: Gli interruttori a pressione regolabili sono ampiamente utilizzati nei sistemi HVAC, nelle pompe dell'acqua residenziale e industriale, compressori d'aria e altri sistemi di pressione automatizzati. Consentono la messa a punto dei punti di attivazione per soddisfare in modo efficiente i requisiti di sistema.

D: Perché scegliere un interruttore a pressione su un trasmettitore di pressione?

A: Gli interruttori a pressione forniscono un semplice controllo on/off per la sicurezza e l'automazione, mentre i trasmettitori offrono una misurazione continua. Gli interruttori sono convenienti, durevoli e ideali per applicazioni che non richiedono un monitoraggio a pressione costante.

D: Come risolvere i problemi di un interruttore a pressione?

A: La risoluzione dei problemi prevede il controllo di contatti attaccati, setpoint disadattati, usura meccanica o guasti elettrici. L'ispezione, la pulizia e la calibrazione regolari garantiscono prestazioni coerenti ed estendono la durata dell'interruttore.
