Principio di lavoro di un interruttore di pressione elettronica

1. Comprensione di pressione elettronica

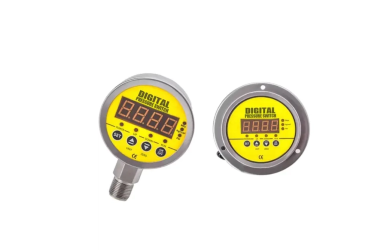

Un interruttore di pressione elettronica è un dispositivo cruciale nei moderni sistemi industriali, ampiamente utilizzato per monitorare, controllare e proteggere le apparecchiature rilevando i livelli di pressione in gas o liquidi. A differenza dei tradizionali interruttori meccanici, gli interruttori elettronici forniscono una maggiore precisione, tempi di risposta più rapidi e una maggiore affidabilità, rendendoli essenziali per i processi automatizzati e critici per la sicurezza.

Questi dispositivi sono comunemente applicati in sistemi idraulici e pneumatici, sistemi HVAC (riscaldamento, ventilazione e aria condizionata), impianti di trattamento delle acque e linee di automazione industriale. Convertendo la pressione fisica in segnali elettrici, un interruttore di pressione elettronica consente il monitoraggio in tempo reale, il telecomando e l'integrazione con sistemi digitali come PLCS o SCADA.

I vantaggi chiave dell'utilizzo degli interruttori a pressione elettronica includono:

• Alta precisione e prestazioni affidabili

• Intervalli di pressione regolabili per applicazioni versatili

• Risposta rapida alle variazioni di pressione

• Facile integrazione con i sistemi di automazione e sicurezza

Comprendere come funziona un interruttore di pressione elettronica è fondamentale per ingegneri, tecnici e gestori industriali che mirano a ottimizzare le prestazioni del sistema e garantire la sicurezza operativa.

2. Componenti della chiave di un interruttore elettronico

Un interruttore di pressione elettronica è costituito da diversi componenti di base che determinano le prestazioni e l'intervallo di applicazioni. Questi componenti includono:

1. Sensore di pressione

• Sensori piezoelettrici : generare carica elettrica se soggetta a pressione

• Sensori di calibro di deformazione : misurare la deformazione del diaframma sotto pressione

• Sensori capacitivi : rilevare i cambiamenti nella capacità causati dalle variazioni di pressione

2. Unità di elaborazione del segnale

Amplifica il piccolo segnale generato dal sensore

Filtrare il rumore elettrico per letture accurate

Confronta il segnale con soglie preimpostate e genera uscite di controllo

3. Interfaccia di output

• Le uscite analogiche (4–20 mA, 0–10 V) consentono il monitoraggio e l'integrazione continui con PLC

• Le uscite digitali (on/off, relè) attivano allarmi, valvole o pompe quando la pressione supera o scende al di sotto dei set point

4. Alloggio e protezione

IP65/IP67 REGLIRE VALUTAZIONE PER RESISTENZA DELLA polvere e dell'acqua

Materiali resistenti alla corrosione e resistenti alla temperatura per ambienti industriali duri

Modelli a prova di esplosione per aree pericolose

Questi componenti lavorano insieme per fornire una soluzione di monitoraggio della pressione precisa, affidabile e flessibile adatta a diverse esigenze industriali.

3. Come funziona un interruttore di pressione elettronica

Il principio di lavoro di un interruttore di pressione elettronica può essere diviso in tre fasi principali: rilevamento della pressione, conversione e elaborazione del segnale e controllo di uscita. Ogni fase svolge un ruolo fondamentale nel garantire un monitoraggio accurato e un funzionamento affidabile nei sistemi industriali.

3.1 rilevamento della pressione

Il primo passo nel funzionamento di un interruttore elettronico è rilevare la pressione di un gas o di un liquido. Il sensore di pressione converte la forza meccanica in un segnale elettrico, formando le basi per una misurazione precisa. Il tipo di sensore determina la sensibilità, la precisione e la reattività dell'interruttore:

• I sensori piezoelettrici generano una carica elettrica proporzionale alla pressione applicata, rendendoli adatti al monitoraggio dinamico della pressione.

• I sensori di calibro di deformazione rilevano piccole deformazioni su un diaframma causato dalle variazioni di pressione. Questo metodo fornisce un'elevata precisione e stabilità nel tempo.

• I sensori capacitivi misurano i cambiamenti nella capacità causati dalla deflessione di un diaframma, offrendo misurazioni precise anche in diverse condizioni ambientali.

Questi sensori consentono al pressocatore elettronico di rilevare anche piccoli fluttuazioni di pressione, il che è cruciale per prevenire danni alle attrezzature e mantenere l'efficienza del processo.

3.2 Conversione ed elaborazione del segnale

Una volta rilevata la pressione, il segnale elettrico risultante è generalmente molto piccolo e richiede l'elaborazione. Il circuito interno dell'interruttore elettronico amplifica, filtra e calibra il segnale per renderlo utilizzabile. I passaggi chiave includono:

• Condizionamento del segnale : filtrano il rumore e garantisce accuratamente il segnale della pressione misurata.

• Confronto di soglia : confronta il segnale con i valori di pressione preimpostata per determinare se è richiesta l'azione.

• Logica decisionale : se la pressione supera o scende al di sotto della soglia impostata, l'interruttore si prepara a attivare l'uscita.

Questa elaborazione garantisce che l'interruttore funzioni in modo affidabile e risponde solo a cambiamenti significativi nella pressione.

3.3 Controllo di output

La fase finale prevede l'attivazione dei meccanismi di uscita in base al segnale elaborato. L'interruttore a pressione elettronica può:

Attivare allarmi o luci di avvertimento per avvisare gli operatori di pressione anormale

Pompe di controllo, valvole o compressori per mantenere prestazioni ottimali del sistema

Invia dati a PLC, sistemi SCADA o piattaforme IoT per il monitoraggio automatico e l'analisi dei dati

Combinando il rilevamento accurato della pressione, l'elaborazione avanzata del segnale e il controllo flessibile in uscita, gli interruttori di pressione elettronica migliorano l'efficienza operativa, proteggono le attrezzature e garantiscono la sicurezza industriale.

Immagine suggerita: un diagramma del flusso di lavoro chiaro che illustra: Pressione → Sensore → Elaborazione del segnale → Controllo di uscita → Attuatori/PLC

4. Tipi di interruttori di pressione elettronica

Gli interruttori di pressione elettronica possono essere classificati in base a diversi criteri:

Tipo	Descrizione	Applicazione
Uscita analogica	Fornisce una tensione continua o il segnale di corrente proporzionale alla pressione	Monitoraggio integrato con PLC o SCADA
Output digitale	Segnali di relè on/off innescati dalla pressione di soglia	Semplici sistemi di allarme o controllo della pompa
A prova di esplosione	Progettato per ambienti pericolosi	Industrie petrolifere, gas e chimiche
Resistente all'alta temperatura/corrosione	I materiali resistono alle condizioni estreme	Piante chimiche, applicazioni marine

La scelta del tipo giusto dipende dall'applicazione, dalle condizioni ambientali e dai requisiti di integrazione del sistema.

5. Applicazioni in vari settori

Gli interruttori di pressione elettronica sono versatili e ampiamente utilizzati tra i settori.

5.1 Sistemi idraulici

I sistemi idraulici richiedono un preciso monitoraggio della pressione per far funzionare macchinari in sicurezza. Interruttori di pressione elettronica nelle applicazioni idrauliche:

Impedire la sovrapressione innescando le valvole di sicurezza

Monitorare la pressione dell'olio idraulico per un funzionamento regolare

Fornire preavviso per le esigenze di manutenzione

5.2 Sistemi pneumatici

I sistemi pneumatici utilizzano aria compressa per eseguire lavori meccanici. Interruttori di pressione elettronica:

Rilevare perdite o gocce di pressione

Controllare automaticamente i compressori

Garantire prestazioni coerenti e prevenire il guasto del sistema

5.3 Sistemi HVAC

I sistemi HVAC si basano sul controllo della pressione per il flusso d'aria ottimale e l'efficienza di raffreddamento:

Monitorare il refrigerante e la pressione dell'aria

Prevenire il danno al compressore dovuto alla sovrapressione

Integrare con i sistemi di gestione degli edifici per il controllo automatizzato

5.4 Industria petrolifera e del gas

In oleodotti e raffinerie di petrolio e gas, gli interruttori di pressione elettronica garantiscono la sicurezza e l'affidabilità operativa:

Disegni a prova di esplosione per zone pericolose

Monitoraggio della pressione della tubazione per prevenire le perdite

Integrazione con sistemi di monitoraggio remoto

Gli esempi del mondo reale includono raffinerie utilizzando gli interruttori a pressione per la conformità alla sicurezza

5.5 Trattamento delle acque e sistemi ambientali

Gli impianti di trattamento delle acque utilizzano interruttori di pressione elettronica per l'efficienza operativa e la sicurezza:

Controllo della pompa e regolazione della pressione

Monitoraggio dei sistemi di filtrazione e dosaggio chimico

Ottimizzazione energetica fornendo dati di pressione in tempo reale

Ridurre i costi di manutenzione attraverso la rilevazione precoce delle anomalie

6. Vantaggi dell'utilizzo di interruttori a pressione elettronica

I vantaggi degli interruttori di pressione elettronica rispetto agli interruttori meccanici tradizionali includono:

• Elevata precisione : rilevare piccole variazioni di pressione con precisione

• Risposta rapida : commutazione a livello di millisecondi impedisce il danno alle apparecchiature

• Versatilità : gamme di pressione regolabili e uscite configurabili

• Integrazione : compatibile con i sistemi PLCS, SCADA e IoT

• Efficienza di manutenzione : riduce i tempi di inattività e i costi di manutenzione

• Durabilità : resistente alle vibrazioni, alle variazioni di temperatura e alle condizioni difficili

Questi vantaggi rendono gli interruttori di pressione elettronica ideali per sistemi critici e automatizzati nella sicurezza nei settori.

7.Come scegliere l'interruttore di pressione elettronica giusta

La selezione dell'interruttore giusto è essenziale per le prestazioni e la sicurezza. I fattori chiave includono:

Fattore	Considerazione
Intervallo di pressione	Garantire la compatibilità con le pressioni massime e minime del sistema
Precisione	Alta precisione necessaria per applicazioni critiche per la sicurezza
Tipo di output	Analogico per il monitoraggio continuo; Digitale per controllo on/off semplice
Adattabilità ambientale	Prendi in considerazione la temperatura, l'umidità, la corrosione e la valutazione IP
Requisiti di installazione	Tipo di filo, flangia e compatibilità dell'orientamento
Marchio e qualità	Produttori certificati con standard di qualità affidabili

Una corretta selezione garantisce continuità operativa, sicurezza e longevità dei sistemi industriali.

8.Conclusione

Un interruttore di pressione elettronica è un dispositivo altamente versatile e affidabile ampiamente utilizzato nei moderni sistemi industriali. Convertendo la pressione fisica in segnali elettrici precisi, consente un monitoraggio accurato, un controllo automatizzato e una maggiore sicurezza in settori come idraulica, pneumatica, HVAC, petrolio e gas e trattamento dell'acqua. Comprendere come questi interruttori funzionano aiuta gli ingegneri e i gestori delle strutture a ottimizzare le operazioni, prevenire il guasto delle attrezzature e ridurre i costi di manutenzione, garantendo l'efficienza del sistema a lungo termine.

Per le aziende e gli ingegneri che cercano interruttori elettronici di alta qualità, Nanjing Hangjia Electronic Technology Co., Ltd. offre una gamma completa di sensori e soluzioni di controllo della pressione. Con tecnologia avanzata, standard di qualità rigorosi e supporto professionale, Hangjia offre dispositivi affidabili adatti a diverse applicazioni industriali. Sia che tu abbia bisogno di indicazioni sulla selezione dell'interruttore giusto, delle specifiche tecniche o delle soluzioni personalizzate, il loro team è pronto ad assistere.

Contatta oggi Nanjing Hangjia Electronic Technology Co., Ltd. per discutere le tue esigenze e trovare la soluzione di interruttore elettronico ideale per i tuoi sistemi industriali.
