Come scegliere un trasmettitore di livello sommergibile?

Introduzione

Vi siete mai chiesti come le industrie misurano accuratamente i livelli dei liquidi? I trasmettitori di livello sommergibili sono fondamentali. Questi dispositivi, immersi direttamente nei liquidi, garantiscono misurazioni precise. Scegliere quello giusto è fondamentale per l’efficienza e la sicurezza. In questo post imparerai cosa sono i trasmettitori di livello sommergibili e perché è importante scegliere quello giusto. Ti guideremo attraverso i fattori da considerare per ottenere prestazioni ottimali.

Comprensione dei trasmettitori di livello sommergibili

Funzionalità e design di base

I trasmettitori di livello sommergibili sono dispositivi progettati per misurare i livelli di liquidi mediante immersione direttamente nel liquido. Funzionano rilevando la pressione esercitata dalla colonna di liquido sopra il sensore. Questa pressione è direttamente correlata alla profondità del liquido, consentendo al trasmettitore di convertire questa pressione fisica in un segnale elettrico che può essere letto dai sistemi di monitoraggio.

Il sensore si trova generalmente sul fondo del serbatoio, del pozzo o del serbatoio. Utilizza un diaframma che rileva la pressione idrostatica, ovvero il peso del liquido sopra di esso. Questa pressione viene quindi trasformata in una misurazione accurata del livello del liquido. Poiché il sensore è immerso, può fornire dati continui e in tempo reale, anche in liquidi turbolenti o schiumosi dove altri sensori potrebbero guastarsi.

Il design solitamente prevede un alloggiamento e un cavo sigillati, che proteggono i componenti sensibili da acqua, sostanze chimiche e altri fattori ambientali. Il trasmettitore emette segnali standard come 4-20 mA o protocolli digitali come Modbus, rendendo semplice l'integrazione con i sistemi di controllo.

Componenti e materiali chiave

Diversi componenti critici costituiscono un trasmettitore di livello sommergibile:

● Membrana di rilevamento: spesso realizzata in ceramica o acciaio inossidabile, questa parte rileva la pressione esercitata dal liquido. La ceramica è altamente resistente alla corrosione, ideale per prodotti chimici aggressivi, mentre l'acciaio inossidabile offre resistenza e durata in ambienti difficili.

● Elemento sensore di pressione: converte la pressione fisica in un segnale elettrico. I sensori di alta qualità utilizzano silicio diffuso o materiali simili per letture precise e stabili.

● Guarnizioni e O-ring: materiali come Kalrez® o Viton® proteggono le parti interne dall'ingresso di liquidi, garantendo che il dispositivo rimanga impermeabile e resistente agli agenti chimici.

● Cavo e guaina: il cavo trasmette segnali e alimentazione. La sua camicia è spesso realizzata in PTFE Teflon® o materiali simili per resistere agli agenti chimici e all'abrasione.

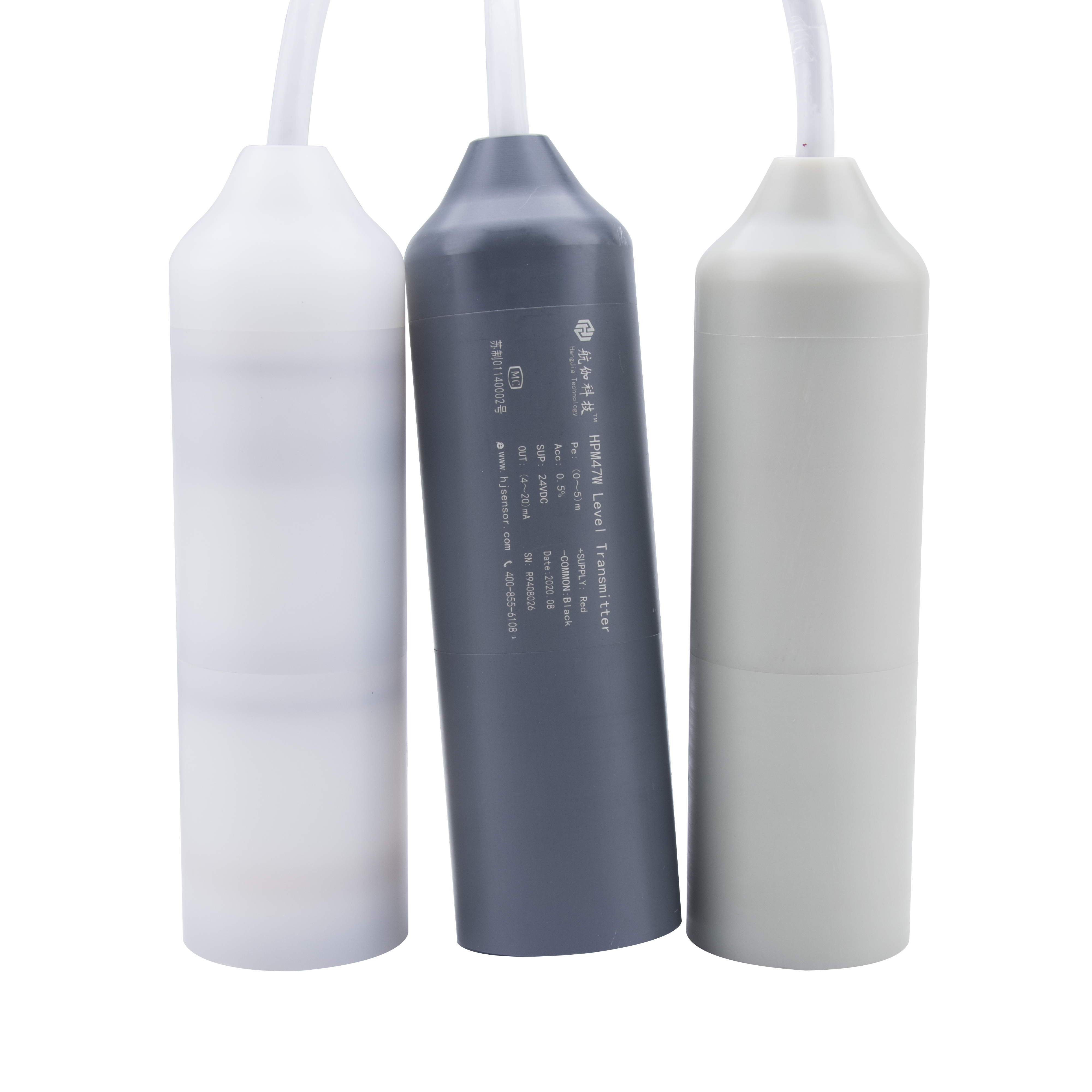

● Alloggiamento: il guscio esterno, realizzato con materiali come PVC, polipropilene (PP), PVDF o acciaio inossidabile 316, protegge il sensore da danni meccanici e corrosione. La scelta dipende dalle proprietà chimiche del liquido e dalle condizioni ambientali.

La combinazione di questi materiali garantisce che il trasmettitore resista a temperature estreme, pressioni e sostanze corrosive. Questa struttura robusta consente al dispositivo di fornire misurazioni affidabili e precise per lunghi periodi con una manutenzione minima.

Suggerimento: quando si seleziona un trasmettitore di livello sommergibile, dare priorità ai materiali resistenti alla corrosione come diaframmi in ceramica e cavi rivestiti in PTFE per garantire la longevità in ambienti chimici aggressivi.

Vantaggi dei trasmettitori di livello sommergibili

Misurazioni accurate in ambienti difficili

I trasmettitori di livello sommergibili eccellono nel fornire misurazioni precise del livello dei liquidi anche in condizioni difficili. Poiché si trovano direttamente nel liquido, misurano la pressione idrostatica, che è strettamente correlata alla profondità del liquido. Questo contatto diretto riduce al minimo gli errori causati da schiuma, vapore o turbolenza che spesso interrompono altri sensori come quelli a ultrasuoni o radar. Ad esempio, negli impianti di trattamento delle acque reflue, dove turbolenza e schiuma sono comuni, i trasmettitori sommergibili forniscono dati affidabili senza interferenze.

Il loro design consente inoltre loro di funzionare con precisione in liquidi con densità o temperature variabili, poiché molti modelli includono funzionalità di compensazione della temperatura per mantenere la stabilità della misurazione. Questa precisione è vitale per le industrie in cui il controllo preciso del livello dei liquidi influisce sulla sicurezza, sull'efficienza e sulla conformità normativa.

Durabilità e longevità

Costruiti per resistere ad ambienti difficili, i trasmettitori di livello sommergibili utilizzano materiali robusti come acciaio inossidabile 316, PVDF o cavi rivestiti in PVDF che resistono alla corrosione e all'abrasione. Le guarnizioni realizzate in Kalrez® o Viton® proteggono i componenti interni da danni chimici e infiltrazioni d'acqua, garantendo una lunga durata. Questa durabilità riduce le esigenze di manutenzione e riduce il costo totale di proprietà.

Molti trasmettitori sommergibili hanno un grado di protezione IP68, il che significa che possono rimanere immersi continuamente senza danni. La loro struttura robusta consente inoltre loro di gestire pressioni e temperature elevate, rendendoli adatti a serbatoi profondi o processi chimici aggressivi. Ad esempio, la serie 300S presenta corpi in acciaio inossidabile e resistenza alle alte pressioni, ideali per l'industria petrolifera e del gas o chimica.

Applicazioni in vari settori

I trasmettitori di livello sommergibili trovano impiego in diversi settori grazie alla loro versatilità ed affidabilità:

● Trattamento delle acque e delle acque reflue: monitoraggio dei livelli dei serbatoi, dei serbatoi e dei pozzi per il controllo del processo e la conformità normativa.

● Lavorazione chimica: misurazione sicura di liquidi corrosivi utilizzando materiali resistenti alla corrosione.

● Petrolio e gas: monitoraggio dei livelli di liquidi nei serbatoi di stoccaggio e nelle condutture in condizioni estreme.

● Alimenti e bevande: garanzia di livelli di liquidi costanti nei serbatoi di stoccaggio e lavorazione.

● Monitoraggio ambientale: misurazione dei livelli dell'acqua in fiumi, laghi e oceani, spesso in luoghi sommersi o remoti.

La loro capacità di fornire dati continui e in tempo reale supporta l’automazione e la gestione efficiente dei processi in questi settori.

Fattori da considerare quando si sceglie un trasmettitore di livello sommergibile

La scelta del giusto trasmettitore di livello sommergibile implica un'attenta valutazione di diversi fattori chiave. Ciò garantisce misurazioni accurate e affidabili e un dispositivo adatto alla tua applicazione specifica. Ecco cosa tenere a mente:

Campo di misura e precisione

Innanzitutto, considera l'intervallo di misurazione. Ciò significa i livelli minimo e massimo del liquido che è necessario monitorare. È fondamentale scegliere un trasmettitore con una portata che corrisponda alla profondità del serbatoio o del serbatoio. Se l'intervallo è troppo breve, il sensore non coprirà l'intero livello del liquido. Troppo lungo e la precisione potrebbe risentirne.

La precisione è un altro fattore vitale. Ti dice quanto la misurazione è vicina al livello reale del liquido. Cerca trasmettitori che offrono una precisione entro ±0,5% del fondo scala o migliore. L'elevata precisione garantisce un controllo preciso del processo, il che è importante in settori come la lavorazione chimica o il trattamento delle acque.

Materiale di costruzione

Poiché il trasmettitore verrà immerso, i suoi materiali devono resistere alla corrosione e ai danni causati dal liquido misurato. I materiali comuni includono:

● PVC, polipropilene (PP) o PVDF: ottimo per molti prodotti chimici, leggero e resistente alla corrosione.

● Acciaio inossidabile 316: durevole e adatto ad ambienti difficili, abrasivi o ad alta pressione.

● Membrana in ceramica: offre eccellente stabilità e resistenza chimica.

La scelta del materiale giusto dipende dalle proprietà chimiche, dalla temperatura e dalla pressione del liquido. Ad esempio, gli acidi aggressivi richiedono materiali più resistenti alla corrosione come il PVDF o la ceramica.

Valutazione di profondità e pressione del sommergibile

La valutazione della profondità definisce la profondità a cui può essere immerso il trasmettitore senza danni. La valutazione della pressione mostra la pressione massima che può sopportare. Entrambi devono corrispondere alla tua richiesta.

Per gli acquari poco profondi è sufficiente un trasmettitore adatto a pochi metri di profondità. Per pozzi profondi o serbatoi di stoccaggio, sceglierne uno classificato per profondità maggiori e pressioni più elevate. Ad esempio, alcuni trasmettitori gestiscono pressioni fino a 20 bar (circa 200 metri di profondità).

Ottenere queste valutazioni corrette previene guasti al sensore e garantisce letture accurate sotto pressione.

Segnale di uscita e connettività

I trasmettitori sommergibili in genere emettono segnali standard come:

● Analogico 4-20 mA: ampiamente utilizzato, semplice da integrare.

● Protocolli digitali: Modbus, HART o RS485 offrono comunicazione e diagnostica avanzate.

Scegli un trasmettitore compatibile con il tuo sistema di controllo. Se si utilizza un sistema SCADA o un PLC, le uscite digitali potrebbero fornire una migliore integrazione e monitoraggio remoto.

Alcuni modelli supportano connessioni wireless o Ethernet, semplificando l'installazione e consentendo l'accesso ai dati in tempo reale da qualsiasi luogo.

Diversi tipi di trasmettitori di livello sommergibili

Scegliere il giusto trasmettitore di livello sommergibile significa comprendere le opzioni disponibili. Ogni serie offre caratteristiche uniche su misura per ambienti e applicazioni specifici. Esploriamo quattro tipi popolari: la serie 100, la serie 200C, la serie 300S e la serie TankPro.

Trasmettitore di livello sommergibile serie 100

La serie 100 è una scelta versatile per molti usi industriali. È dotato di un diaframma ceramico AI2O3 che resiste alla corrosione, rendendolo adatto sia a liquidi corrosivi che non corrosivi. I materiali dell'alloggiamento includono PVC, polipropilene (PP), PVDF e acciaio inossidabile 316, consentendo la personalizzazione in base alla compatibilità chimica.

Caratteristiche principali:

● Precisione di ±0,5% fondo scala

● Opzioni di uscita: 4-20 mA, RS485 e segnali di tensione

● Il peso stampato integrale mantiene stabile il sensore sul fondo del serbatoio

● Il cavo rivestito in Teflon® e le guarnizioni O-ring Kalrez® migliorano la resistenza chimica

Questa serie funziona bene nel trattamento delle acque reflue, nel trattamento chimico e nella gestione dell'acqua dove è necessaria una misurazione del livello affidabile e continua.

Trasmettitore di livello sommergibile serie 200C

Progettata per ambienti industriali difficili, la serie 200C eccelle nei serbatoi chimici e nelle applicazioni per fanghi. Condivide molte caratteristiche costruttive con la Serie 100 ma aggiunge un avanzato diaframma anti-intasamento, migliorando le prestazioni con liquidi viscosi o sporchi.

Caratteristiche principali:

● Uscita ad alta risoluzione con precisione di ±0,5%.

● Materiali resistenti agli agenti chimici: PVC, PP, PVDF, PTFE

● Custodia con rivestimento epossidico NEMA 4X per una protezione extra

● Peso stampato integrale per evitare il galleggiamento

Il suo design resistente agli intasamenti riduce i tempi di inattività e garantisce la sicurezza nel monitoraggio dei livelli critici, rendendolo ideale per lo stoccaggio di sostanze chimiche aggressive.

Trasmettitore di livello sommergibile serie 300S

La serie 300S è costruita per le applicazioni più impegnative, come serbatoi profondi e processi chimici ad alta pressione. Presenta un robusto corpo in acciaio inossidabile 316 e opzioni di membrana, che offrono durata superiore e tolleranza alla pressione fino a 20 bar.

Caratteristiche principali:

● Precisione del fondo scala pari a ±0,5%.

● Segnali di uscita 4-20 mA e RS485

● Cavo rivestito in PTFE e guarnizioni Kalrez® per resistenza chimica

● Peso stampato integrale per un'immersione stabile

Questa serie è adatta ai settori petrolifero e del gas, chimico e ad altri che richiedono affidabilità a lungo termine in condizioni estreme.

Trasmettitore di livello sommergibile serie TankPro

TankPro si distingue per il design compatto e modulare e la resistenza alle alte temperature, perfetto per la lavorazione alimentare, il settore farmaceutico e altri settori ad alta richiesta. Integra il sensore e il display in un'unica unità, offrendo monitoraggio del livello in tempo reale con uscita digitale.

Caratteristiche principali:

● Precisione di ±0,5% fondo scala

● Materiali dell'alloggiamento: PVC, PP, PVDF, acciaio inossidabile 316, GFPP

● Custodia con rivestimento epossidico NEMA 4X con connessione NPT da 2'.

● Peso stampato integrale e O-ring Kalrez® per la resistenza chimica

TankPro ottimizza le operazioni fornendo una trasmissione continua dei dati e una facile installazione in ambienti industriali difficili.

Suggerimenti per l'installazione e la manutenzione

Tecniche di installazione adeguate

La corretta installazione di un trasmettitore di livello sommergibile è fondamentale per le sue prestazioni e la sua longevità. Innanzitutto, assicurati che il cavo del sensore sia esente da danni e adeguatamente sigillato per impedire l'ingresso di acqua. Utilizzare il peso stampato integrale per mantenere stabile il sensore sul fondo del serbatoio o del pozzo. Evitare che il cavo galleggi o si aggrovigli poiché ciò può influire sulla precisione.

Per ottenere i migliori risultati, montare il trasmettitore verticalmente, con il diaframma di rilevamento rivolto verso il basso. Questa posizione garantisce una misurazione accurata della pressione idrostatica. Evitare di posizionare il sensore vicino a ingressi o uscite dove turbolenze o bolle d'aria potrebbero interferire con le letture.

Fissare il cavo per evitare tensioni o movimenti causati da correnti o forze meccaniche. Utilizzare fascette o guide per cavi per instradare il cavo in modo ordinato e proteggerlo dall'abrasione. Se il trasmettitore viene utilizzato in un ambiente corrosivo, assicurarsi che la guaina del cavo e le guarnizioni siano compatibili con le sostanze chimiche per evitare guasti prematuri.

Prima di accendere, controllare che tutti i collegamenti elettrici siano ben saldi e che la polarità sia corretta. Seguire attentamente gli schemi elettrici del produttore per evitare danni. Confermare che il segnale di uscita corrisponda ai requisiti del sistema di controllo per un'integrazione perfetta.

Pratiche di manutenzione regolare

La manutenzione ordinaria aiuta a mantenere il trasmettitore accurato e ne prolunga la durata. Ispezionare regolarmente il sensore e il cavo per rilevare eventuali segni di usura, corrosione o danni. Pulire delicatamente il diaframma di rilevamento per rimuovere eventuali accumuli di sedimenti, alghe o depositi chimici che possono influenzare le letture della pressione.

Controllare l'integrità delle guarnizioni e degli O-ring per impedire l'ingresso di liquidi. Sostituisci questi componenti se noti crepe o fragilità. Verificare che la guaina del cavo non presenti tagli o abrasioni, soprattutto in ambienti difficili.

Eseguire periodicamente i controlli di calibrazione per garantire che il trasmettitore mantenga la sua precisione. Molti modelli consentono la calibrazione o l'azzeramento sul campo. Seguire le istruzioni del produttore per gli intervalli e le procedure di calibrazione.

Mantenere l'area di installazione libera da detriti o ostruzioni che potrebbero interferire con il sensore o il cavo. Nei serbatoi delle acque reflue o dei fanghi, monitorare eventuali intasamenti e pulire secondo necessità per mantenere misurazioni affidabili.

Risoluzione dei problemi di problemi comuni

Se noti letture irregolari o perdita di segnale, inizia ispezionando il cavo e le connessioni per eventuali danni o corrosione. Cablaggi allentati o cavi rotti sono cause comuni di problemi di segnale.

Verificare la presenza di incrostazioni o accumuli sul diaframma del sensore, che possono causare letture di pressione imprecise. Pulire attentamente il sensore per ripristinare le prestazioni.

Verificare la compatibilità dell'alimentazione del trasmettitore e del segnale di uscita con il sistema di controllo. Un cablaggio errato o segnali incompatibili possono causare errori di comunicazione.

Se le letture rimangono instabili, considerare fattori ambientali come turbolenza, schiuma o bolle d'aria che influenzano il sensore. L'installazione di un pozzo di calma o di una gabbia protettiva attorno al sensore può contribuire a ridurre le interferenze.

In caso di problemi persistenti, consultare il supporto o il team di assistenza del produttore. Possono fornire opzioni di diagnostica, riparazione o sostituzione per ridurre al minimo i tempi di inattività.

Confronto tra trasmettitori di livello sommergibili e altre tecnologie

Pressione idrostatica e pressione differenziale

I sensori di pressione idrostatica, come i trasmettitori di livello sommergibili, misurano il livello del liquido rilevando la pressione esercitata dalla colonna di liquido sopra il sensore. Questa misurazione diretta fornisce letture di livello accurate anche in liquidi turbolenti o schiumosi. Poiché il sensore è immerso, monitora continuamente il livello del liquido in tempo reale.

I sensori di pressione differenziale, invece, calcolano il livello del liquido misurando la differenza di pressione tra due punti, solitamente il fondo e la parte superiore di un serbatoio. Sebbene efficaci in molti casi, le misurazioni della pressione differenziale possono essere influenzate da cambiamenti nella densità del liquido, dalla temperatura o dalle fluttuazioni della pressione. Ciò può ridurre la precisione se non compensato. I sensori idrostatici generalmente offrono un'installazione più semplice e meno punti di guasto poiché richiedono una sola misurazione della pressione.

Sensori radar e ultrasonici a onda guidata

I sensori radar a onda guidata utilizzano impulsi a microonde che viaggiano lungo una sonda per rilevare il livello del liquido misurando le riflessioni del segnale. Non richiedono il contatto diretto con il liquido, il che li rende adatti a fluidi corrosivi o pericolosi. Funzionano bene in condizioni turbolente o con formazione di schiuma e offrono un'elevata precisione. Tuttavia, tendono ad essere più costosi e complessi dei trasmettitori sommergibili.

I sensori a ultrasuoni emettono onde sonore per misurare il livello del liquido sincronizzando l'eco dalla superficie del liquido. Questi sensori senza contatto sono facili da installare e funzionano bene con liquidi puliti. Tuttavia, possono essere influenzati da vapore, schiuma o turbolenza, che possono causare interferenze nel segnale e ridurre la precisione. I sensori a ultrasuoni richiedono inoltre un percorso libero tra il sensore e la superficie del liquido.

Scegliere la tecnologia giusta per le tue esigenze

La scelta della migliore tecnologia di misurazione del livello dipende dai requisiti specifici della vostra applicazione:

● Per la misurazione diretta e continua in ambienti sommersi con sostanze chimiche aggressive o liquidi turbolenti, i trasmettitori idrostatici sommergibili sono spesso la scelta migliore.

● Se il liquido è corrosivo o pericoloso e si desidera un'opzione senza contatto con elevata precisione, potrebbero essere preferibili i sensori radar a onda guidata.

● I sensori a ultrasuoni sono adatti per liquidi puliti e applicazioni più semplici in cui il costo e la facilità di installazione contano.

● I sensori di pressione differenziale funzionano bene in serbatoi di grandi dimensioni ma necessitano di compensazione per le variazioni di densità o pressione.

Quando si sceglie, considerare fattori come il tipo di liquido, le dimensioni del serbatoio, le condizioni ambientali, le esigenze di precisione e il budget. La combinazione di tecnologie o la consulenza con esperti possono anche ottimizzare la vostra strategia di misurazione.

Conclusione

La scelta di un trasmettitore di livello sommergibile implica la valutazione del campo di misura, del materiale, della profondità e del segnale di uscita. Questi fattori garantiscono misurazioni accurate e affidabili per la vostra applicazione specifica. Considerare le proprietà chimiche del liquido e le condizioni ambientali quando si selezionano i materiali. Nanjing Hangjia Electronic Technology Co., Ltd. offre trasmettitori durevoli con caratteristiche come resistenza alla corrosione e guarnizioni robuste. I loro prodotti forniscono misurazioni precise, supportando una gestione efficiente dei processi in tutti i settori. Dai priorità a queste considerazioni per selezionare un trasmettitore che soddisfi le tue esigenze e migliori l'efficienza operativa.

FAQ

D: Cos'è un trasmettitore di livello sommergibile?

R: Un trasmettitore di livello sommergibile è un dispositivo utilizzato per misurare i livelli di liquidi essendo immerso nel liquido, convertendo la pressione idrostatica in un segnale elettrico per i sistemi di monitoraggio.

D: Come funziona un trasmettitore di livello sommergibile?

R: Funziona rilevando la pressione idrostatica esercitata dalla colonna di liquido sopra il sensore, convertendo questa pressione in un segnale elettrico per misurare con precisione la profondità del liquido.

D: Perché scegliere un trasmettitore di livello sommergibile rispetto ad altri sensori?

R: I trasmettitori di livello sommergibili forniscono misurazioni accurate anche in liquidi turbolenti o schiumosi, sono durevoli e offrono dati continui in tempo reale, rendendoli ideali per ambienti difficili.

D: Quali sono i vantaggi dell'utilizzo di un trasmettitore di livello sommergibile?

R: I vantaggi includono misurazioni accurate in condizioni difficili, durata, manutenzione minima e idoneità per vari settori come il trattamento delle acque reflue, la lavorazione chimica e petrolio e gas.

D: Quanto costa un trasmettitore di livello sommergibile?

R: Il costo di un trasmettitore di livello sommergibile varia in base ai materiali, alle caratteristiche e alla marca, ma generalmente offre una soluzione economicamente vantaggiosa per una misurazione precisa del livello dei liquidi.
