Nell'automazione industriale e nel controllo del processo, una misurazione accurata dei livelli di liquidi è vitale per la sicurezza, l'efficienza e l'affidabilità. Uno degli strumenti più efficaci per questo compito è il trasmettitore a livello di liquido ad ultrasuoni . Con le sue capacità di misurazione senza contatto e prestazioni robuste in ambienti difficili, è diventata una soluzione preferita in più settori. Ma come funziona un trasmettitore a livello di liquido ad ultrasuoni ? In questo articolo dettagliato, abbatteremo il principio di lavoro, esploreremo i suoi meccanici interni e affronteremo le domande comuni in una FAQ completa.
Un trasmettitore a livello di liquido ad ultrasuoni opera utilizzando il principio della riflessione dell'onda sonora . Trasmette impulsi ad ultrasuoni ad alta frequenza da un sensore (noto anche come trasduttore) verso la superficie del liquido. Queste onde viaggiano attraverso l'aria e rimbalzano una volta che hanno colpito la superficie del liquido. Misurando il tempo impiegato dall'eco , il dispositivo calcola la distanza dal sensore alla superficie del liquido, determinando così il livello del liquido.
Questa misurazione del tempo di volo si basa sulla velocità nota del suono nell'aria , che è di circa 343 metri al secondo a temperatura ambiente. Applicando la formula:
distanza = (velocità del suono × tempo di ritardo) / 2 ,
Il trasmettitore può calcolare accuratamente il livello. La divisione per due rappresenta il viaggio di andata e ritorno del segnale, a bassa sulla superficie liquida e ritorno al sensore.
È importante capire che la temperatura, la pressione e l'umidità possono influenzare la velocità del suono. Ecco perché i trasmettitori di fascia alta includono spesso meccanismi di compensazione della temperatura per mantenere l'accuratezza della misurazione.

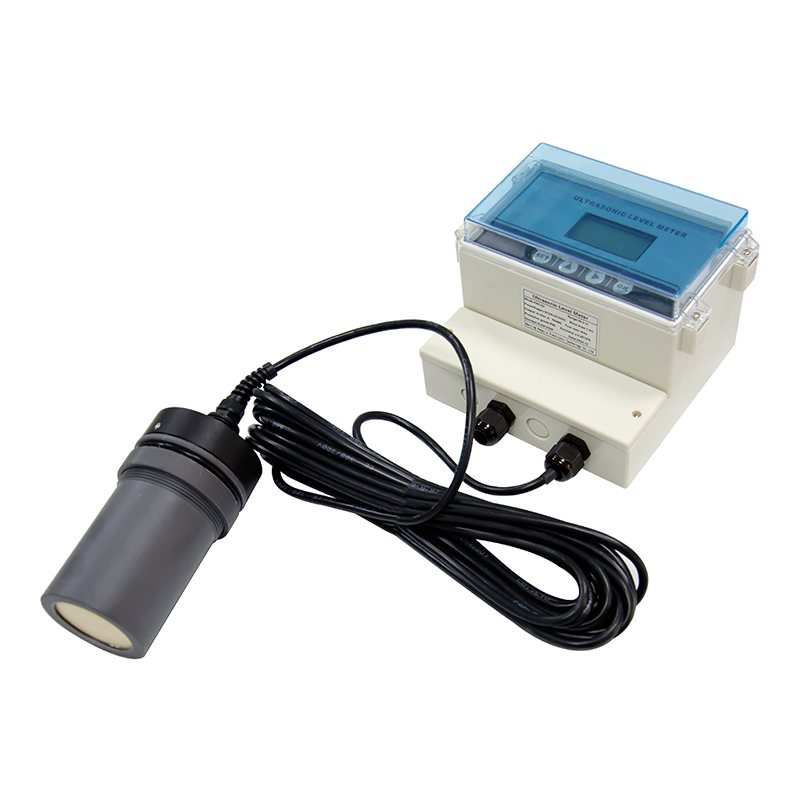

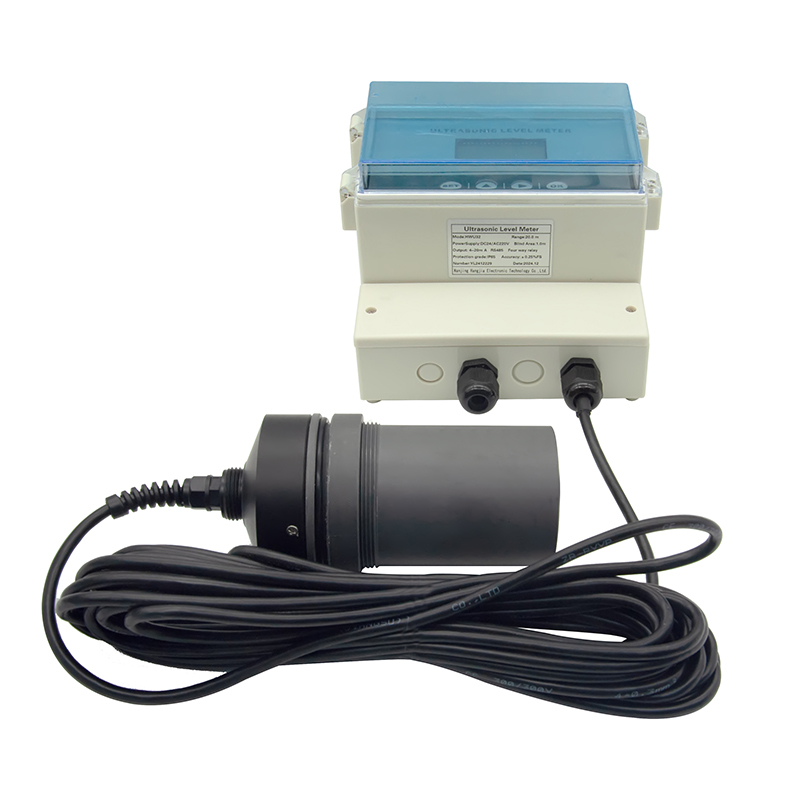

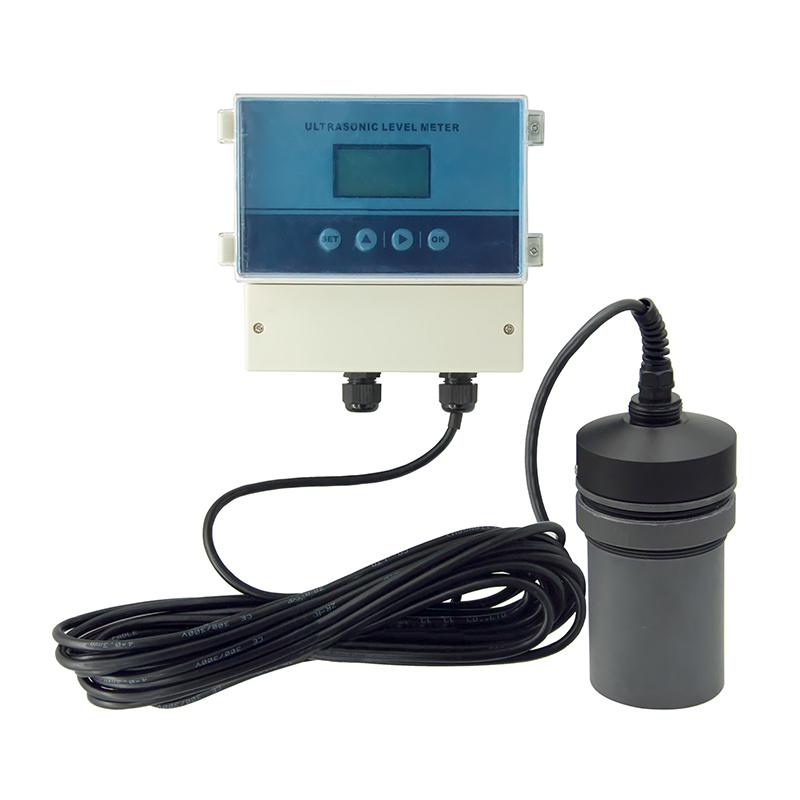

Per capire completamente come funzionano questi dispositivi, abbattiamo i componenti principali di un tipico trasmettitore a livello di liquido ad ultrasuoni :
| Funzione | componente |
|---|---|
| Trasduttore | Emette e riceve impulsi ad ultrasuoni |
| Circuito di temporizzazione | Misura l'intervallo di tempo tra l'invio e la ricezione di impulsi |
| Microprocessore | Converte i dati del tempo in distanza e quindi in misurazioni a livello di liquido |
| Unità di visualizzazione | Mostra le letture di livello o trasmette il segnale ai sistemi di monitoraggio esterni |
| Unità di alimentazione | Fornisce l'energia per far funzionare l'intero trasmettitore |
| Alloggio e protezione | Racchiude le parti interne e le protegge da fattori ambientali |
Ogni componente svolge un ruolo nel garantire che le prestazioni del dispositivo rimangono stabili e precise. I dispositivi moderni possono anche includere l'elaborazione del segnale digitale per eliminare il rumore e fornire risultati più accurati.
Cammiamo attraverso l' operazione passo-passo per comprendere l'intero processo più chiaramente:
Emissione di impulsi :
il microcontrollore attiva il trasduttore per emettere un'esplosione di onde sonore ad ultrasuoni dirette verticalmente verso la superficie liquida.
Riflessione del segnale :
una volta che l'impulso colpisce la superficie del liquido, si riflette di nuovo verso il sensore. L'eco viene rilevata dallo stesso trasduttore.
Misurazione del tempo :
un orologio interno ad alta velocità misura la durata tra l'impulso iniziale e l'eco ricevuto. Anche i cambiamenti su scala millisecondi vengono rilevati con alta precisione.
Calcolo della distanza :
usando la velocità nota del suono nelle attuali condizioni atmosferiche, il sistema calcola la distanza dalla superficie.
Conversione di livello :
la distanza calcolata viene sottratta dall'altezza totale del serbatoio (preimpostata durante la configurazione), producendo il livello del liquido effettivo.
Trasmissione di output :
infine, i dati di livello elaborato vengono convertiti in segnali di uscita standard (4-20 Ma, rs485 o Modbus) e trasmessi a controller o interfacce umane (HMI).
Questo metodo di misurazione non invasivo elimina la necessità di un contatto diretto con liquidi corrosivi, ad alta pressione o pericolosi, garantendo la longevità e l'affidabilità.
La tecnologia non è solo efficace, ma è anche versatile ed economica . Ecco alcuni vantaggi chiave:
Misurazione senza contatto : riduce il rischio di usura e contaminazione.
Senza manutenzione : senza parti in movimento, il dispositivo richiede una manutenzione minima.
Adattabile per ambienti difficili : funziona bene in contesti polverosi, umidi o corrosivi.
Compatibilità ad ampio raggio : adatto per acqua, olio, sostanze chimiche, acque reflue e altro ancora.
Facile installazione e integrazione : i progetti plug-and-play li rendono ideali per progetti nuovi e di retrofit.
Le aree di applicazione tipiche includono:
Strutture per il trattamento delle acque
Serbatoi di stoccaggio chimico
Raffinerie di petrolio
Trasformazione di cibo e bevande
Produzione farmaceutica
Grazie alle sue prestazioni affidabili , il trasmettitore a livello di liquido ad ultrasuoni rimane un punto fermo in settori industriali, commerciali e municipali.
Sì, in alcuni casi. Gli strati di schiuma pesante o il vapore spesso possono disperdere o assorbire il segnale ad ultrasuoni , riducendo l'accuratezza della misurazione. Alcuni modelli avanzati sono dotati di filtri di segnale o algoritmi per ridurre al minimo questo impatto.
Assolutamente. Molti modelli dispongono di recinti resistenti alle intemperie e al ratoi IP progettati per condizioni esterne, tra cui pioggia, calore e polvere. Tuttavia, sono necessarie una corretta schermatura e installazione per mantenere prestazioni ottimali.
La maggior parte dei trasmettitori standard offre una precisione entro ± 0,25% a ± 1% dell'intervallo su vasta scala, a seconda del modello e delle condizioni ambientali. I trasmettitori di fascia alta con compensazione digitale possono fornire una precisione ancora maggiore.
La gamma di rilevamento varia da alcuni centimetri a oltre 20 metri , a seconda del modello. Controlla sempre le specifiche per soddisfare i requisiti dell'applicazione.
L'ispezione di routine per pulire la faccia del sensore e verificare che il corretto allineamento è generalmente sufficiente. La polvere, le ragnatele o l'accumulo di sedimenti possono influire sulle prestazioni se non periodicamente affrontate.
Nonostante la loro affidabilità, gli utenti possono occasionalmente affrontare problemi. Ecco una rapida tabella di problemi e soluzioni comuni :
| Problema | possibile Causa | Azione raccomandata |
|---|---|---|
| Nessuna lettura o output | Sensore non alimentato e difettoso | Controllare l'alimentazione e le connessioni |
| Letture incoerenti | Vapore, schiuma o ostruzione nel percorso del segnale | Rimuovere gli ostacoli, applicare il filtro del segnale |
| Misurazioni alla deriva | Variazione di temperatura che influisce sulla velocità del suono | Abilitare o calibrare la compensazione della temperatura |
| Perdita del segnale dopo pioggia o polvere | Viso del sensore contaminato | Pulire con cura la superficie del trasduttore |
| Calcolo del livello sbagliato | Ingresso altezza del serbatoio errato | Riconfigurare i parametri del serbatoio nella configurazione |
Installazione e calibrazione corrette sono cruciali per il funzionamento privo di errori. Seguire sempre la guida di installazione del produttore e testare il sistema dopo la configurazione.
Il trasmettitore a livello di liquido ad ultrasuoni è una soluzione comprovata e intelligente per un monitoraggio continuo a livello di liquido in tempo reale. Dal trattamento delle acque municipali alla produzione di fascia alta, combina la precisione con facilità d'uso, offrendo uno strumento non invasivo, a bassa manutenzione e altamente adattabile per qualsiasi applicazione in cui è importante la misurazione del livello liquido.
Che tu stia gestendo serbatoi, bacini idrici o silos, comprendendo come i trasmettitori a livello di liquido ad ultrasuoni lavorano ti consentono di prendere decisioni di installazione, manutenzione e investimento migliori. La loro miscela di scienze avanzate e funzionalità intuitive li rende un'opzione di alto livello per le moderne esigenze di automazione.
