Come funziona un sensore di temperatura 4/20mA?

Introduzione

Negli ambienti industriali, la misurazione accurata della temperatura è fondamentale. Ti sei mai chiesto come fanno i sensori di temperatura a mantenere l'affidabilità su lunghe distanze e in ambienti rumorosi? Il sensore di temperatura da 4/20 mA offre una soluzione convertendo la temperatura in un segnale di corrente stabile. In questo articolo esploreremo come funzionano questi sensori, i loro vantaggi e perché sono così essenziali nelle applicazioni industriali, in particolare per il controllo di processo e l'automazione.

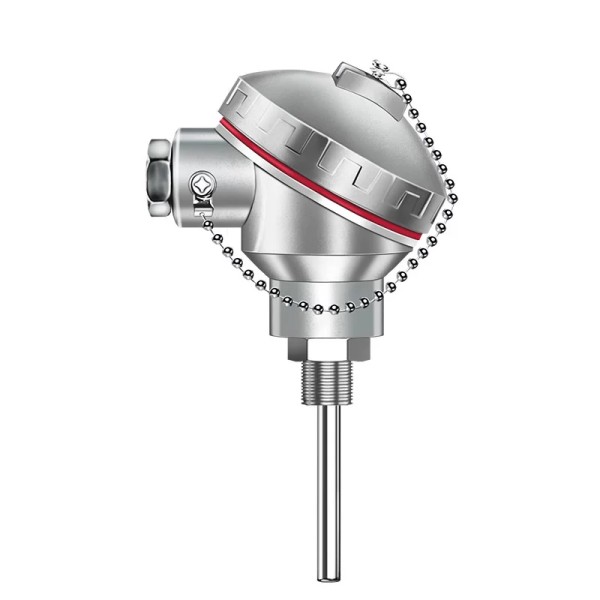

Come funziona un sensore di temperatura da 4/20 mA?

Il principio base del segnale 4/20 mA

Un sensore di temperatura da 4/20 mA funziona convertendo la temperatura misurata in un corrispondente segnale di corrente elettrica, generalmente compreso tra 4 mA e 20 mA. Il concetto di segnalazione 4/20 mA è fondamentale per molte applicazioni industriali, soprattutto quando sono richieste affidabilità e trasmissione dati a lunga distanza.

In questo sistema, 4 mA rappresenta la temperatura più bassa nell'intervallo misurabile del sensore, mentre 20 mA rappresenta la temperatura più alta. Il segnale corrente è proporzionale alla temperatura misurata, il che crea una relazione lineare. Ad esempio, se il sensore misura una temperatura di 50°C in un intervallo compreso tra 0 e 100°C, il segnale di corrente corrispondente sarebbe 12 mA, che è il punto medio tra 4 mA (0°C) e 20 mA (100°C).

Un vantaggio fondamentale derivante dall’utilizzo della corrente anziché della tensione per rappresentare la temperatura è che i segnali basati sulla corrente sono molto più resistenti alle interferenze e al degrado del segnale su lunghe distanze. I segnali di tensione, al contrario, possono soffrire di 'cadute di tensione' se trasmessi attraverso cavi lunghi, soprattutto in ambienti con rumore elettrico. Tuttavia, la corrente rimane costante in tutto il circuito, indipendentemente dalla lunghezza del cavo o dalla resistenza, rendendolo un'opzione molto più affidabile per i sensori industriali.

I segnali da 4/20 mA vengono utilizzati perché rappresentano lo standard industriale e forniscono un equilibrio tra semplicità, affidabilità e prestazioni. Il concetto di 'live zero' a 4 mA facilita inoltre il rilevamento dei guasti nel sistema. Se il segnale scende al di sotto di 4 mA, in genere indica un problema, come un cavo rotto o un'interruzione di corrente. Questa capacità di 'live zero' è uno dei motivi per cui questo standard è ampiamente adottato in varie applicazioni industriali.

Conversione della temperatura in segnale corrente

Il processo di conversione della temperatura in un segnale di corrente 4/20 mA prevede che il sensore misuri la temperatura e trasmetta tale misurazione a un trasmettitore, che poi traduce il valore della temperatura in una corrente elettrica. L'intervallo di temperatura viene generalmente mappato in modo lineare rispetto all'intervallo di corrente, dove il segnale da 4 mA rappresenta il valore minimo (ad esempio, 0°C) e il segnale da 20 mA rappresenta il valore massimo (ad esempio, 100°C).

Ad esempio, se il sensore è progettato per misurare temperature da 0°C a 100°C, il sensore emetterà 4 mA quando la temperatura è a 0°C e 20 mA quando la temperatura raggiunge 100°C. I valori intermedi vengono scalati linearmente. Quindi, a 50°C, il segnale sarebbe 12 mA. Ciò fornisce una relazione diretta e proporzionale tra temperatura e corrente.

Il processo di conversione si basa in genere su un elemento di rilevamento della temperatura, come una termocoppia o un rilevatore di temperatura a resistenza (RTD). Questi elementi di rilevamento convertono la temperatura fisica in una variazione di resistenza o tensione, che viene poi tradotta dal trasmettitore in un segnale di corrente. Questo processo di conversione è estremamente accurato, garantendo che le letture della temperatura si riflettano in modo affidabile nella corrente trasmessa.

Ecco un semplice esempio per illustrare questa conversione:

Temperatura (°C)	Corrente corrispondente (mA)
0°C	4mA
25°C	10mA
50°C	12 mA
75°C	16 mA
100°C	20 mA

Questa tabella mostra la mappatura lineare della temperatura rispetto alla corrente, facilitando l'interpretazione dell'uscita del sensore in qualsiasi punto di temperatura. La tabella mostra come il sensore produce un segnale di corrente corrispondente che può poi essere interpretato da controllori industriali, come PLC (controllori logici programmabili) o DCS (sistemi di controllo distribuiti), che leggono la corrente e la convertono in un valore di temperatura per un'ulteriore elaborazione.

Componenti chiave di un sistema 4/20 mA

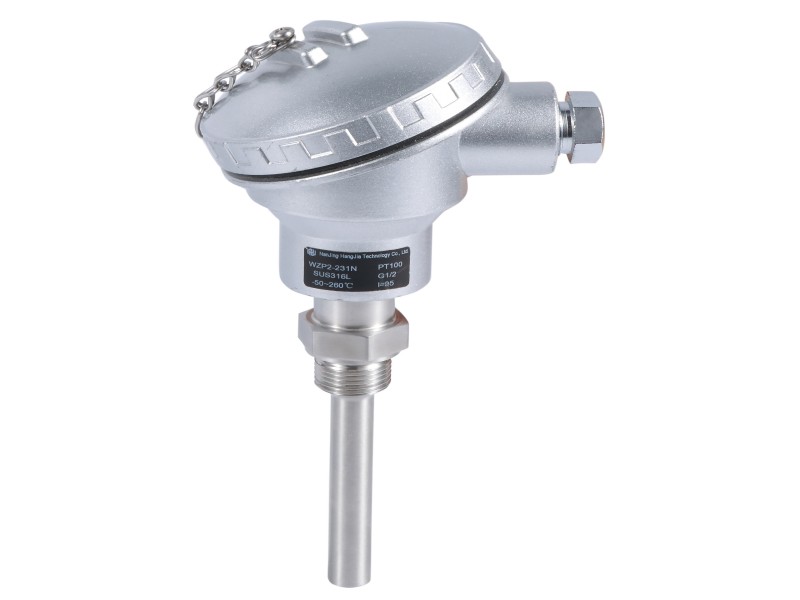

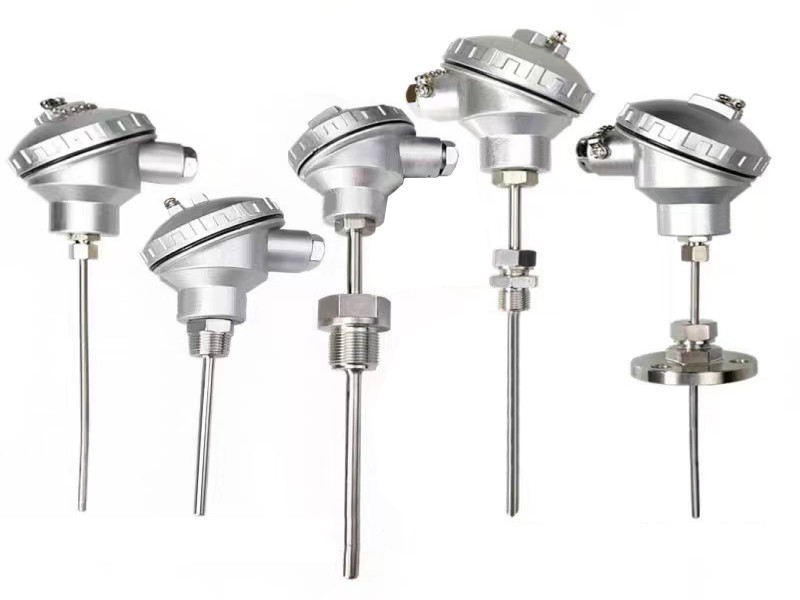

Sensore e trasmettitore

In un sistema 4/20mA il sensore gioca un ruolo cruciale nella misurazione della temperatura. I sensori di temperatura comuni utilizzati in questo sistema includono rilevatori di temperatura a resistenza (RTD) e termocoppie. Gli RTD misurano la temperatura correlando la resistenza di un materiale, solitamente il platino, alla temperatura, mentre le termocoppie generano una piccola tensione quando c'è una differenza di temperatura tra le loro giunzioni. Entrambi i sensori forniscono letture accurate della temperatura ma differiscono nel metodo di misurazione.

Una volta che il sensore rileva la temperatura, il trasmettitore prende il comando convertendo la lettura della temperatura in un segnale di corrente elettrica proporzionale. Il trasmettitore utilizza la mappatura temperatura-corrente (ad esempio, 4 mA a 0°C, 20 mA a 100°C) per garantire che il segnale inviato al ricevitore sia accurato. In alcuni sistemi, un microprocessore o un circuito analogico all'interno del trasmettitore regola il segnale in base al tipo specifico di sensore e alla calibrazione per mantenere la linearità della relazione temperatura-corrente.

Alimentazione e cablaggio

L'alimentatore è il cuore di qualsiasi sistema 4/20 mA, poiché fornisce l'energia necessaria per far circolare la corrente attraverso il circuito. In genere, l'alimentazione è una fonte da 24 V CC, sebbene possa variare a seconda della configurazione. L'alimentazione garantisce che il trasmettitore, il sensore e il ricevitore ricevano tutti una tensione sufficiente per il corretto funzionamento.

Il cablaggio in un sistema 4/20 mA collega tutti i componenti in un circuito, garantendo che la corrente scorra senza intoppi dal sensore al ricevitore. Uno dei principali vantaggi dei sistemi ad anello di corrente è che la corrente rimane stabile in tutto il circuito, garantendo l'assenza di un degrado significativo del segnale, anche su lunghe distanze. Ciò è in contrasto con i sistemi basati sulla tensione, dove il segnale è più suscettibile alle cadute di tensione. Finché il cablaggio è collegato e sottoposto a manutenzione correttamente, il segnale 4/20 mA rimarrà costante, anche se i cavi sono lunghi (fino a 1.000 metri o più in alcuni casi).

Un potenziale problema con il cablaggio nelle configurazioni più lunghe è la resistenza. Anche se la corrente è relativamente immune alle cadute di tensione, l’elevata resistenza nei cavi può causare piccole variazioni nella trasmissione del segnale. È essenziale scegliere cavi con caratteristiche di resistenza adeguate e garantire che l'alimentazione sia sufficiente per superare qualsiasi resistenza nel circuito.

Ricevitore e interpretazione del segnale

Il ricevitore in un sistema 4/20 mA è tipicamente un controller logico programmabile (PLC) o un sistema di controllo distribuito (DCS). Questi sistemi leggono la corrente che scorre attraverso il circuito e la interpretano come una misurazione della temperatura. La chiave qui è che il segnale corrente è direttamente correlato alla temperatura, quindi una semplice lettura della corrente (ad esempio, 12 mA) può essere facilmente convertita in un valore di temperatura effettivo (ad esempio, 50°C nell'esempio di un intervallo 0-100°C).

Il processo di conversione della corrente in una forma più utilizzabile spesso comporta l'uso di un resistore di carico. Questo resistore è inserito nel circuito e viene utilizzato per convertire il segnale di corrente in un segnale di tensione corrispondente, poiché la maggior parte dei controller industriali funziona con ingressi di tensione. Ad esempio, una corrente di 4 mA attraverso un resistore da 250 ohm dà come risultato una tensione di 1 V, mentre 20 mA dà come risultato una tensione di 5 V. Questo metodo consente un facile utilizzo di convertitori analogico-digitali (ADC) standard nei sistemi PLC o DCS, rendendo il processo di interpretazione dei dati senza soluzione di continuità.

Corrente (mA)	Tensione su un resistore da 250 Ohm (V)
4mA	1 V
12 mA	3V
20 mA	5 V

Questa tabella mostra come il segnale 4/20 mA viene convertito in un intervallo di tensione che i controller possono facilmente interpretare ed elaborare. Utilizzando questa semplice conversione, il sistema può garantire una misurazione e un controllo accurati della temperatura, anche in ambienti con cavi lunghi o disturbi elettrici.

Il ricevitore invia quindi questi dati interpretati al sistema di controllo, dove possono essere utilizzati per regolazioni di processo, allarmi o ulteriori elaborazioni per ottimizzare le operazioni.

Vantaggi dell'utilizzo di sensori di temperatura 4/20 mA

Immunità al rumore e stabilità

Uno dei motivi principali per cui gli ingegneri scelgono un sensore di temperatura da 4/20 mA è la stabilità del segnale in ambienti difficili. I siti industriali sono pieni di rumore elettrico proveniente da motori, azionamenti a frequenza variabile, relè, pompe e attrezzature pesanti. In un sistema basato sulla tensione, tale interferenza può distorcere il segnale e rendere le letture meno affidabili. Un segnale basato sulla corrente è molto meno vulnerabile perché la misurazione è rappresentata dalla corrente che scorre attraverso il circuito piuttosto che da un piccolo livello di tensione che può essere più facilmente disturbato.

Ciò rende il 4/20 mA particolarmente prezioso negli impianti in cui i dati accurati sulla temperatura devono rimanere costanti nel tempo. Sia che il sensore sia montato vicino a una linea di produzione, all'interno di una sala meccanica o accanto ad apparecchiature elettricamente rumorose, il sistema di controllo può comunque ricevere una lettura stabile. Questa coerenza riduce i falsi allarmi, previene la risoluzione dei problemi non necessaria e aiuta gli operatori a prendere decisioni basate su dati più chiari invece che su input fluttuanti.

Trasmissione a lunga distanza

Un altro vantaggio importante è la trasmissione affidabile su cavi lunghi. Nelle installazioni reali, il sensore è spesso lontano dal PLC, dal DCS o dal pannello display. Un loop da 4/20 mA può trasportare il segnale su lunghe distanze senza lo stesso livello di degradazione comunemente associato ai segnali di tensione. Finché il circuito è progettato correttamente e l'alimentatore è in grado di supportare il carico totale, la corrente rimane proporzionale alla temperatura misurata in tutto il circuito.

Questo è il motivo per cui i sensori di temperatura da 4/20 mA sono ampiamente utilizzati nelle grandi fabbriche, nei sistemi di trattamento dell'acqua, nei siti di petrolio e gas e nei progetti di automazione degli edifici in cui gli strumenti possono essere distribuiti in più stanze o aree esterne. Sono adatti per:

● monitoraggio remoto della temperatura su impianti di grandi dimensioni

● strumenti da campo installati lontano dal quadro elettrico

● punti di rilevamento esterni esposti a interferenze industriali

● sistemi di monitoraggio centralizzati che raccolgono dati da molte località distanti

Rilevamento guasti con Live Zero

Il principio 'live zero' è un altro punto di forza pratico. In un sistema 4/20mA, 4mA non significa guasto; significa che il valore misurato è al limite inferiore dell'intervallo configurato. Ciò crea una chiara differenza tra una lettura bassa valida e un circuito interrotto. Se il segnale scende a 0 mA, gli operatori sanno che il problema non è semplicemente una condizione di processo freddo ma un'interruzione del cablaggio, una perdita di alimentazione o un guasto del dispositivo in qualche punto del circuito.

Condizione del segnale	Significato probabile	Valore di mantenimento
4 mA	Misura minima valida	Conferma che il loop è attivo
4–20 mA	Intervallo operativo normale	Indica l'uscita proporzionale della temperatura
0 mA	Circuito aperto o interruzione di corrente	Accelera l'isolamento dei guasti
Inferiore a 4 mA o superiore a 20 mA	Condizione anomala del dispositivo o del circuito	Aiuta a identificare i problemi del sensore o della configurazione

Poiché il circuito stesso aiuta a rivelare i guasti, i tecnici possono diagnosticare i problemi più rapidamente e mantenere il sistema di monitoraggio più affidabile, soprattutto in applicazioni critiche in cui gli allarmi di temperatura mancati potrebbero compromettere la sicurezza o la qualità del processo.

Applicazioni dei sensori di temperatura 4/20 mA

Controllo dei processi industriali

Negli impianti industriali, la temperatura raramente è un numero a sé stante. Influisce allo stesso tempo sulla velocità di reazione, sulla qualità del prodotto, sulla durata delle apparecchiature e sulla sicurezza operativa. Ecco perché i sensori di temperatura da 4/20 mA sono ampiamente utilizzati nei processi chimici, negli impianti di petrolio e gas, nei sistemi di alimentazione e in altri ambienti esigenti in cui le misurazioni devono rimanere affidabili anche quando i cavi sono lunghi e le condizioni elettriche sono difficili. Convertendo la temperatura in un segnale di corrente stabile, questi sensori consentono ai sistemi di controllo di ricevere dati coerenti da serbatoi, condutture, scambiatori di calore, forni e linee di lavorazione senza che il segnale diventi inaffidabile lungo il percorso.

Il loro valore diventa ancora più evidente nel controllo automatizzato dei processi. Un PLC o DCS può leggere continuamente il segnale corrente, confrontarlo con il setpoint target e regolare riscaldatori, valvole, unità di raffreddamento o allarmi in tempo reale. Ciò supporta un controllo più rigoroso e una risposta più rapida quando le condizioni del processo cambiano. In pratica, gli operatori si affidano a questi sensori per:

● monitorare continuamente le variazioni di temperatura durante la produzione

● attivare gli allarmi prima che il surriscaldamento o il surriscaldamento incida sulla sicurezza

● supportare il controllo a circuito chiuso per una qualità di output più stabile

● ridurre l'ispezione manuale in aree pericolose o difficili da raggiungere

Poiché il segnale è facile da interpretare per i controller industriali, i sensori di temperatura da 4/20 mA si adattano naturalmente ai sistemi di monitoraggio di grandi dimensioni dove tempi di attività e prevedibilità contano più della complessità tecnica.

HVAC e monitoraggio ambientale

Nei sistemi HVAC, i sensori di temperatura da 4/20 mA aiutano a mantenere un ambiente interno equilibrato in edifici commerciali, fabbriche, magazzini e strutture di grandi dimensioni. Sono comunemente installati in condotti dell'aria, linee di acqua refrigerata, circuiti di caldaie e locali tecnici per fornire un feedback continuo della temperatura. I sistemi di gestione degli edifici utilizzano tali dati per regolare ventilatori, serrande, compressori e produzione di riscaldamento o raffreddamento, contribuendo a mantenere il comfort evitando un consumo energetico non necessario. Rispetto ai formati di segnale meno robusti, l'approccio 4/20 mA è particolarmente utile quando i sensori sono installati lontano dal quadro elettrico.

Nel monitoraggio ambientale, questi sensori supportano anche gli obiettivi energetici e di sostenibilità rendendo il controllo della temperatura più accurato e misurabile. Le strutture possono utilizzarli per monitorare le condizioni di conservazione, le prestazioni di ventilazione e le tendenze della temperatura esterna o degli spazi chiusi come parte di programmi di efficienza più ampi.

Area di applicazione	Utilizzo tipico di sensori di temperatura da 4/20 mA	Vantaggio principale
Processi chimici e Oil&Gas	Monitoraggio di reattori, tubazioni e apparecchiature termiche	Controllo più sicuro in operazioni complesse
Linee di produzione	Feedback in tempo reale per regolazioni automatizzate	Migliore consistenza del prodotto
HVAC commerciale	Monitoraggio di condotti, circuiti dell'acqua e temperatura ambiente	Miglioramento del comfort e dell’efficienza energetica
Gestione ambientale	Monitoraggio degli spazi controllati e delle condizioni di ventilazione	Maggiore conformità e controllo delle risorse

Quando le strutture necessitano di dati di temperatura affidabili sia per le prestazioni del processo che per la gestione quotidiana dell'energia, i sensori 4/20 mA rimangono una scelta pratica perché si integrano facilmente nelle piattaforme di controllo e continuano a funzionare bene in condizioni operative reali.

Conclusione

Un sensore di temperatura da 4/20 mA converte la temperatura in un segnale di corrente stabile per un monitoraggio accurato, silenzioso e a lunga distanza. La sua affidabilità lo rende essenziale nel moderno controllo e automazione industriale. Nanjing Hangjia Electronic Technology Co.,Ltd. fornisce soluzioni di sensori affidabili con forte stabilità del segnale, prestazioni pratiche e servizio professionale, aiutando i clienti a migliorare la precisione delle misurazioni, la sicurezza del sistema e l'efficienza operativa.

FAQ

D: Come fa un sensore di temperatura da 4/20 mA a fornire la temperatura?

R: Un sensore di temperatura da 4/20 mA converte la temperatura in un segnale di corrente lineare, solitamente 4 mA nella fascia bassa e 20 mA nella fascia alta.

D: Perché nei sistemi industriali viene utilizzato un sensore di temperatura 4/20 mA?

R: È preferibile un sensore di temperatura da 4/20 mA perché i segnali di corrente resistono al rumore elettrico e rimangono accurati anche su cavi lunghi.

D: Cosa significa 4 mA in un circuito di corrente?

R: In un sensore di temperatura da 4/20 mA, 4 mA è lo zero vivo, che mostra che il circuito è alimentato e rappresenta la temperatura minima misurata.
