Come funziona un sensore di pressione?

Introduzione

I sensori di pressione svolgono un ruolo fondamentale nelle industrie moderne, fornendo dati precisi sulle variazioni di pressione in gas, liquidi e vapore. In materia di trasformazione alimentare, ingegneria chimica, prodotti farmaceutici o sistemi HVAC, questi dispositivi consentono un monitoraggio e un controllo accurati, garantendo efficienza e sicurezza. Nel loro nucleo, i sensori di pressione sono progettati per misurare la forza esercitata da un fluido (liquido o gas) su una superficie, quindi converti quella misurazione fisica in un segnale elettrico che può essere facilmente monitorato, trasmesso o analizzato. Questo principio fondamentale è alla base di innumerevoli applicazioni, dal mantenimento di processi stabili nell'automazione industriale alla salvaguardia del delicato attrezzatura medica.

Comprendere come funziona un sensore di pressione prevede di approfondire la sua struttura fisica, i principi di lavoro e l'elettronica alla base dell'elaborazione del segnale. Non si tratta solo della conversione di base dell'energia meccanica in energia elettrica, ma anche di come i sensori ottengono stabilità a lungo termine, alta precisione e resistenza a sfide ambientali come alta temperatura, vibrazione e contaminazione. Con il rapido progresso della tecnologia dei sensori, i dispositivi ora integrano diaframmi a filo e trasmettitori avanzati che consentono un funzionamento senza soluzione di continuità anche in ambienti igienici impegnativi, garantendo la pulizia e l'accuratezza senza compromettere la durata.

Esplorando i meccanici, le applicazioni e i vantaggi dei sensori di pressione, i lettori possono apprezzare meglio il modo in cui questi strumenti indispensabili alimentano l'automazione moderna e il monitoraggio industriale. Le seguenti sezioni forniranno uno sguardo dettagliato su come funzionano i sensori di pressione, i loro tipi, la conversione del segnale, le applicazioni e le domande comuni.

Il principio di lavoro di un sensore di pressione

La domanda centrale - in che modo funziona un sensore di pressione? - viene risposta esaminando la trasformazione della pressione fisica in un output interpretabile. Al suo livello più fondamentale, un sensore di pressione è costituito da un diaframma che si devia se sottoposto a pressione da un mezzo di fluido. Questo diaframma è generalmente costruito in acciaio inossidabile o altre leghe durevoli, progettate per resistere a pressioni statiche e dinamiche. Mentre il diaframma devia, altera la proprietà fisica di un elemento di rilevamento incorporato come un calibro di deformazione, cristallo piezoelettrico o piastra capacitiva.

• Principio di calibro di deformazione: uno dei metodi più comuni prevede calibri di deformazione attaccati al diaframma. Quando il diaframma si piega a causa della pressione, i manometri si allungano o si comprimono, cambiando la loro resistenza elettrica. Questo cambiamento di resistenza viene quindi misurato e convertito in un segnale di uscita proporzionale alla pressione applicata.

• Principio capacitivo: un altro metodo ampiamente usato si basa sui condensatori. Il diaframma forma una piastra di un condensatore e quando la pressione cambia la distanza tra le piastre, la capacità si sposta. Questa variazione viene elaborata in un segnale misurabile.

• Principio piezoelettrico: in alcuni sensori, i cristalli piezoelettrici generano una carica elettrica in risposta alla sollecitazione meccanica. Questa carica è direttamente proporzionale alla pressione esercitata, offrendo un'elevata sensibilità.

Questi segnali, spesso nell'intervallo di millitto, sono troppo deboli per l'uso diretto. Pertanto, i sensori di pressione incorporano circuiti elettronici come amplificatori e condizionatori di segnale per migliorare e stabilizzare i dati. Il risultato è un output standardizzato (comunemente 4-20 mA o 0–10 V) che può essere interpretato da controller, display o sistemi di monitoraggio.

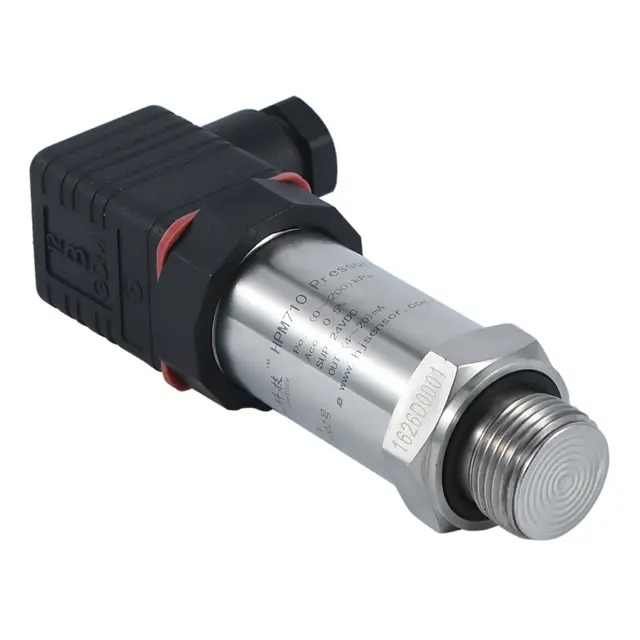

In definitiva, la funzione precisa di un sensore di pressione dipende sia dal suo design meccanico che dalla scelta del principio di rilevamento. I moderni design a filo eliminano le cavità in cui i media potrebbero accumularsi, rendendoli particolarmente preziosi in applicazioni igieniche come cibo, bevande o industrie farmaceutiche.

Tipi di sensori di pressione e loro applicazioni

I sensori di pressione non sono un punto unico per tutti; Sono progettati per soddisfare i requisiti di applicazioni specifiche. Di seguito è una panoramica dei tipi di sensori comuni:

Ogni tipo ha il suo ambiente operativo unico. Ad esempio, i sensori assoluti sono essenziali nelle previsioni meteorologiche, mentre i sensori di calibro dominano gli usi automobilistici e industriali. I sensori differenziali sono fondamentali per garantire che filtri e pompe funzionino in modo efficiente confrontando le pressioni di ingresso e uscita.

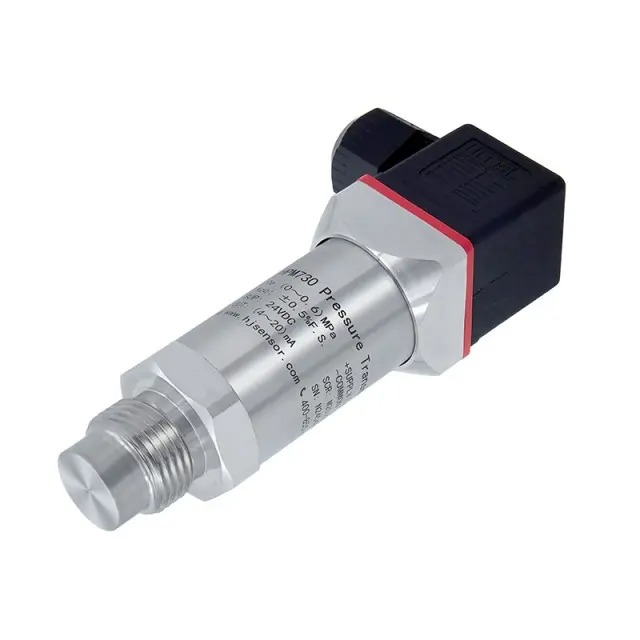

I trasmettitori di pressione igienica montati a filo fanno un ulteriore passo avanti fornendo una misurazione priva di contaminazione. Le loro superfici lisce impediscono l'accumulo di residui, garantendo la sterilità e la facilità di pulizia nei processi alimentari e farmaceutici. La resistenza ad alta temperatura amplia anche la loro usabilità in condizioni impegnative come la sterilizzazione del vapore o la lavorazione chimica.

In sintesi, la varietà di tipi di sensori assicura che ogni settore industriale possa fare affidamento su dati di pressione accurati su misura per le sue esigenze.

Conversione del segnale e uscita nei sensori di pressione

Mentre gli elementi del diaframma e del rilevamento forniscono dati grezzi, la vera magia di un sensore di pressione risiede nella sua capacità di convertire questi segnali in uscite standardizzate e affidabili. I segnali analogici deboli generati dai calibri o dalle piastre capacitive non possono essere utilizzati direttamente. Invece, l'elettronica interna amplifica, filtrali e condividili per rimuovere il rumore e migliorare la stabilità.

Una volta elaborati, i segnali vengono trasformati in formati universalmente accettati. Due dei più comuni sono:

• 4–20 Ma loop di corrente: un metodo altamente robusto resistente alle interferenze elettriche, ideale per la trasmissione a lunga distanza in ambienti industriali.

• 0–10 segnale di tensione V: più comune nelle applicazioni a corto di raggio in cui è importante la facilità di integrazione.

Alcuni sensori avanzati offrono anche output digitali, come RS485 o Modbus, consentendo l'integrazione con i sistemi di monitoraggio intelligente e le piattaforme del settore 4.0. Fornendo dati precisi e stabili, i sensori di pressione consentono agli operatori di mantenere un controllo stretto sui processi industriali, garantendo sia la qualità che la sicurezza.

È anche importante notare che i dispositivi moderni incorporano la compensazione della temperatura. Poiché la deflessione del diaframma e le proprietà del materiale possono cambiare in base alle fluttuazioni della temperatura, la compensazione integrata garantisce risultati accurati anche in ambienti ad alta temperatura. Questa capacità è essenziale per le applicazioni in cui la sterilizzazione del vapore o il riscaldamento fa parte del processo.

Vantaggi dell'utilizzo di sensori di pressione avanzati

I sensori di pressione offrono numerosi vantaggi che vanno oltre la semplice misurazione. Alcuni dei vantaggi più significativi includono:

1. Elevata precisione e affidabilità : i progetti avanzati possono misurare anche i minimi variazioni di pressione, garantendo il controllo del processo con una deviazione minima.

2. Durabilità in ambienti difficili - con diaframmi in acciaio inossidabile ed elettronica sigillata, sensori resistono alle vibrazioni, alla corrosione e alle temperature estreme.

3. Funzionamento igienico -I progetti montati a filo non garantiscono spazio morto per l'accumulo di materiali, che soddisfano rigorosi standard di igiene nelle industrie alimentari e farmaceutiche.

4. Facilità di integrazione : i segnali di uscita standardizzati li rendono compatibili con una vasta gamma di sistemi di monitoraggio e controllo.

5. Ottimizzazione del processo : fornendo dati accurati in tempo reale, i sensori aiutano a ridurre i rifiuti, migliorare l'efficienza e garantire una qualità costante nelle linee di produzione.

Nei settori in cui i tempi di inattività o la contaminazione possono portare a costose battute d'arresto, l'uso di sensori di pressione avanzati non è solo un vantaggio tecnologico ma una necessità.

Domande frequenti (FAQ) sui sensori di pressione

D1: Qual è la differenza tra un sensore di pressione e un trasmettitore di pressione?
Un sensore di pressione rileva e converte la pressione in un segnale elettrico, mentre un trasmettitore di pressione amplifica e condizioni che segnalano una facile trasmissione e integrazione con i sistemi di controllo.

Q2: i sensori di pressione possono resistere a temperature elevate?
Sì, alcuni sensori di pressione sono progettati specificamente per ambienti ad alta temperatura. Usano diaframmi robusti e tecniche di compensazione della temperatura avanzate per mantenere l'accuratezza in condizioni difficili.

Q3: Perché il montaggio a filo è importante nelle industrie igieniche?
Il montaggio a filo elimina le cavità in cui i batteri, le particelle di cibo o i residui potrebbero accumularsi, garantendo che la pulizia e la sterilizzazione siano efficaci. Questo design è essenziale per mantenere la conformità dell'igiene.

Q4: Quanto spesso i sensori di pressione hanno bisogno di calibrazione?
La frequenza di calibrazione dipende dall'applicazione, ma in genere i sensori devono essere calibrati ogni anno o come raccomandato dal produttore per garantire l'accuratezza.

Q5: un sensore di pressione può essere utilizzato per più tipi di supporti?
Sì, purché il materiale del diaframma sia compatibile con il mezzo (ad es. Liquido, gas o vapore). Per ambienti altamente corrosivi o specializzati, possono essere richiesti materiali di sensore specifici.

Conclusione

Comprendere come funzionano i sensori di pressione rivela il loro significato nel garantire precisione, sicurezza ed efficienza nei settori. Convertendo la forza fisica dei fluidi in uscite misurabili e standardizzate, questi dispositivi consentono agli operatori di prendere decisioni informate, prevenire incidenti e ottimizzare i processi. Disegni moderni, in particolare modelli igienici e resistenti ad alta temperatura, evidenziano l'evoluzione in corso della tecnologia dei sensori, garantendo la compatibilità con i requisiti industriali più rigorosi.

Dai sensori di pressione assoluti e differenziali a trasmettitori a filo avanzato, questi dispositivi sono diventati strumenti indispensabili nelle moderne operazioni industriali. La loro capacità di fornire misurazione accurata, affidabile e igienica li rende essenziali per le industrie che lottano sia per la produttività che per la conformità. Mentre la tecnologia continua ad avanzare, i sensori di pressione rimarranno al centro dell'automazione e del monitoraggio, alimentando silenziosamente i sistemi che fanno funzionare le industrie senza intoppi.
