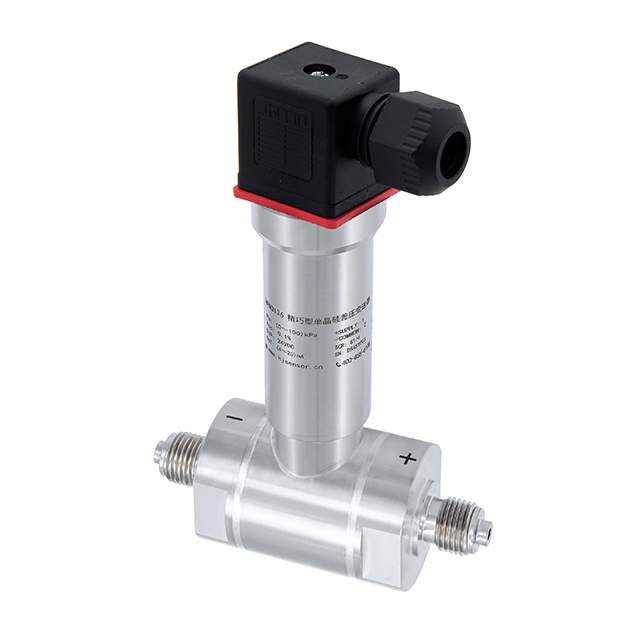

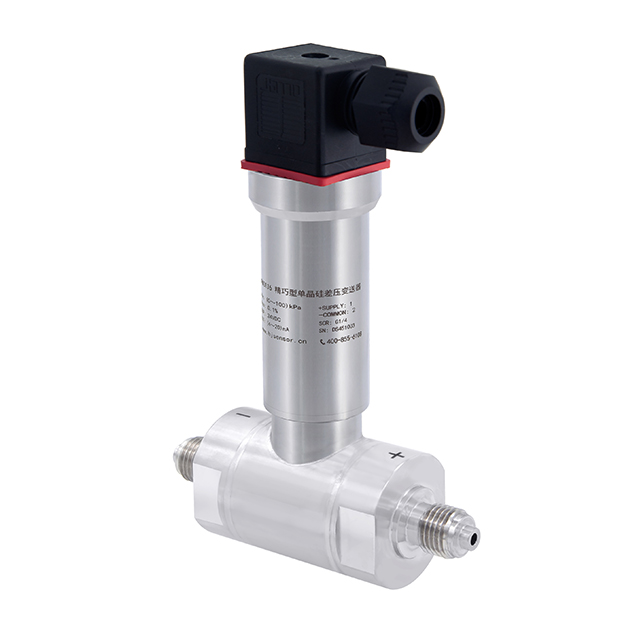

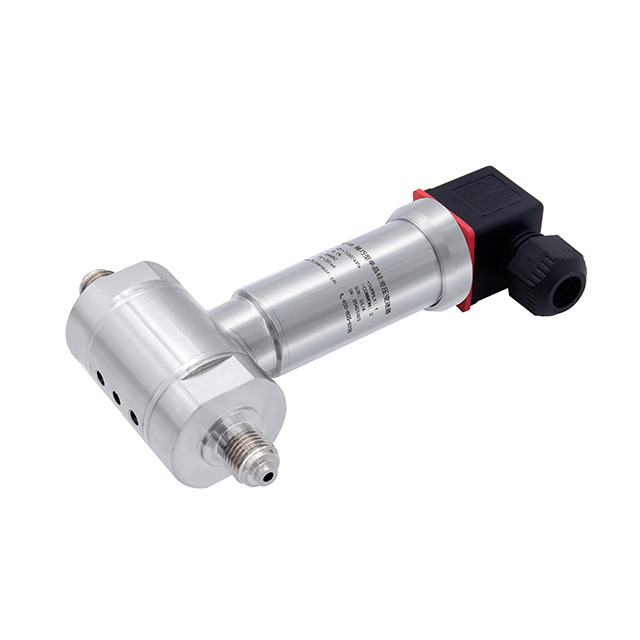

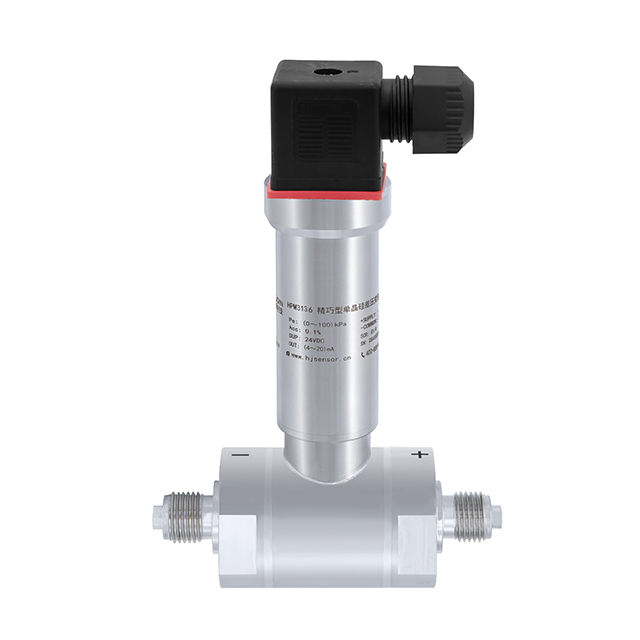

HPM3136 0-1KPA ~ 3MPA Trasmettitore di pressione differenziale di silicio monocristallino compatto

HPM3136 0-1KPA ~ 3MPA Trasmettitore di pressione differenziale di silicio monocristallino compatto

Intervallo di misurazione differenziale: 0 ～ 1kpa ... 3MPA

Segnale di uscita: 4-20 mA+Hart

Precisione: ± 0,2%， ± 0,1%

Scaricamento:
HPM3136 Differential Pressure Transmitter.pdf

Quantità:
Stato di disponibilità:





Richiesta Aggiungere al carrello

Il trasmettitore di pressione differenziale compatto di silicio monocristallino HPM3136 adotta chip di pressione differenziale ad alta stabilità al silicio monocristallino, che può ottenere misurazione ad alta precisione e un alto sovraccarico. Il prodotto ha un modulo di elaborazione del segnale incorporato, che realizza la combinazione di pressione statica e compensazione della temperatura e può ottenere una misurazione ad alta precisione e mantenere una buona stabilità a lungo termine in una vasta gamma di variazioni statiche di pressione e temperatura. Allo stesso tempo, il prodotto adotta una struttura completamente saldata e l'interfaccia di pressione è una connessione filettata, che può essere installata direttamente sulla pipeline di misurazione o collegata attraverso un tubo di pressione. Il prodotto è compatto e facile da installare ed è ampiamente utilizzato in pressione differenziale, livello del liquido, misurazione del flusso e controllo nei campi di controllo del processo e monitoraggio delle apparecchiature.

Descrizione

Caratteristiche

Parametri tecnici

Il trasmettitore di pressione differenziale compatto di silicio monocristallino HPM3136 adotta chip di pressione differenziale ad alta stabilità al silicio monocristallino, che può ottenere misurazione ad alta precisione e un alto sovraccarico. Il prodotto ha un modulo di elaborazione del segnale incorporato, che realizza la combinazione di pressione statica e compensazione della temperatura e può ottenere una misurazione ad alta precisione e mantenere una buona stabilità a lungo termine in una vasta gamma di variazioni statiche di pressione e temperatura. Allo stesso tempo, il prodotto adotta una struttura completamente saldata e l'interfaccia di pressione è una connessione filettata, che può essere installata direttamente sulla pipeline di misurazione o collegata attraverso un tubo di pressione. Il prodotto è compatto e facile da installare ed è ampiamente utilizzato in pressione differenziale, livello del liquido, misurazione del flusso e controllo nei campi di controllo del processo e monitoraggio delle apparecchiature.

Caratteristiche

◆ Misurazione della pressione differenziale compatta

◆ Silicone a singolo cristallo ad alta stabilità differenziale Chip di pressione

◆ Design di protezione del diaframma sovraccarico

◆ Elevata precisione

◆ Tipo completamente saldato

◆ Connessioni di processo multiple

Parametri tecnici

Gamma, sovraccarico e precisione
Gamma nominale	1kpa	6kpa		40kpa	100kpa	400kpa	1MPA	3MPA	10mp
Terminale positivo a lato singolo	300kpa	16mp		16mp	16mp	16mp	16mp	16mp	16mp
Terminale negativo a lato singolo	150kpa	16mp		16mp	16mp	16mp	16mp	16mp	16mp
Pressione statica a doppio lato	5MPA	25mp		25mp	25mp	25mp	40mp	40mp	40mp
Precisione	0,1%	0,075%		0,075%	0,075%	0,075%	0,075%	0,075%	0,075%
Misurazione mezzo			Vari liquidi e gas compatibili con i materiali di contatto
Segnale di uscita			4 ~ 20Ma _DC+Hart
Alimentazione elettrica			12 ~ 30vdc
Intervallo di compensazione della temperatura			-10 ~ 70 ℃
Coefficiente di temperatura di zero			± 0,2%FS (nell'intervallo di compensazione della temperatura, 1kPa) ± 0,1%FS (nell'intervallo di compensazione della temperatura, altri intervalli)
Coefficiente di temperatura di tutta scala			± 0,2%FS (nell'intervallo di compensazione della temperatura, 1kPa) ± 0,1%FS (nell'intervallo di compensazione della temperatura, altri intervalli)
Misurare m edium t imperatura			-40 ~ 120 ℃
Temperatura ambiente			-40 ~ 80 ℃
Stoccaggio t imperatura			-40 ~ 80 ℃
Grado di protezione			IP65
Protezione a corto circuito			Con
Protezione della polarità inversa			Nessun danno, il circuito non funziona
Connessione di processo			Filo femminile NPT1/4 (impostazione predefinita), thread maschio G1/4, thread maschio M20 × 1,5, altri personalizzati
Resistenza all'isolamento			> 200mΩ ， 500VDC
Resistenza dielettrica			<2MA 500VAC (applicare la tensione di prova da 500VAC 50Hz, nessuna rottura o arco per 1 minuto)
