Cos'è un manometro

Una pressione misura la pressione del sistema all'istante. Garantisce sicurezza e efficienza nelle operazioni. Senza di essa, i sistemi rischiano danni o fallimenti. In questo articolo, imparerai la sua definizione, tipi, applicazioni e suggerimenti di selezione per prestazioni affidabili.

Comprensione dei calibri di pressione

Definizione e funzione principale

Un manometro è un dispositivo che misura la pressione interna in un sistema rispetto a un punto di riferimento. Traduce la pressione fisica in una misurazione leggibile su un quadrante o un display digitale. Questa funzione è fondamentale per mantenere un funzionamento sicuro, in particolare in contesti industriali in cui le fluttuazioni della pressione possono causare danni alle attrezzature o pericoli per la sicurezza. Sono semplici da installare e spesso non richiedono energia esterna, rendendoli affidabili nella maggior parte delle condizioni.

I calibri di pressione possono essere trovati in molti sistemi, dalle unità HVAC ai macchinari industriali ad alta pressione. Servono come mezzo principale per monitorare le variazioni di pressione in tempo reale. Gli operatori si affidano a loro per apportare modifiche immediate e garantire che i sistemi funzionino entro i limiti progettati. Questo feedback in tempo reale è prezioso sia per la sicurezza che per l'efficienza.

Perché gli indicatori di pressione contano

Gli indicatori di pressione impediscono il fallimento delle apparecchiature consentendo agli operatori di rilevare presto cambiamenti di pressione anormali. Senza di loro, i sistemi potrebbero sovrapressire o sottoperformare, rischiando i tempi di inattività operativi. Aiutano anche a mantenere la conformità agli standard di sicurezza fornendo letture visibili e rintracciabili. Inoltre, i calibri di pressione supportano la manutenzione di routine, aiutando i problemi a risolvere i problemi e pianificare efficacemente misure preventive.

Sono fondamentali anche per mantenere la qualità del prodotto. Ad esempio, nella lavorazione chimica, il controllo preciso della pressione garantisce reazioni chimiche coerenti ed evita contaminazione o rifiuti. Gli indicatori di pressione contribuiscono anche all'efficienza energetica, riducendo i picchi di pressione inutili e la conservazione delle risorse.

Problemi chiave I calibri di pressione risolvono

Gli indicatori di pressione affrontano diverse sfide operative. Innanzitutto, monitorano le fluttuazioni della pressione, garantendo che i sistemi rimangano all'interno di gamme operative sicure. In secondo luogo, rilevano perdite o blocchi che potrebbero compromettere le prestazioni. In terzo luogo, supportano la risoluzione dei problemi aiutando a identificare i componenti malfunzionanti in anticipo, riducendo i tempi di inattività e i costi di manutenzione. Fornendo dati accurati e in tempo reale, gli indicatori di pressione consentono agli operatori di rispondere rapidamente e prevenire seri problemi.

Abilitano anche l'ottimizzazione del processo. Gli ingegneri possono regolare le portate, le velocità della pompa e altre variabili in base alle letture del calibro. Questo controllo preciso migliora l'affidabilità e l'efficienza del sistema. Senza un indicatore di pressione affidabile, questi aggiustamenti sarebbero congetture, aumentando il rischio e i costi operativi.

Tipi di calibri di pressione

Calibri meccanici

I manometri meccanici, spesso analogici, usano un elemento di rilevamento fisico per indicare la pressione. Tubi di bourdon, diaframmi e soffietti sono elementi comuni che si flettono sotto pressione, spostando un puntatore su un quadrante. Sono resistenti, affidabili e ideali per applicazioni di media a media pressione. Gli indicatori meccanici sono convenienti e spesso richiedono poca manutenzione, rendendoli adatti per usi industriali e commerciali.

Sono ampiamente utilizzati nei sistemi di alimentazione fluida, unità HVAC e applicazioni di manutenzione generali. Gli indicatori meccanici possono gestire condizioni difficili, tra cui elevate vibrazioni e variazioni di temperatura. La loro semplicità garantisce che forniscano letture coerenti per lunghi periodi, anche in ambienti esigenti.

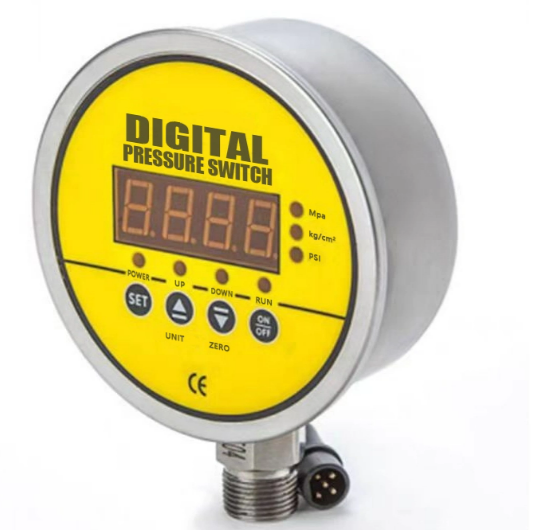

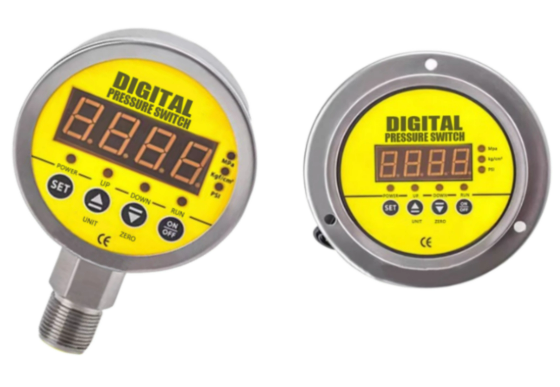

Calibri di pressione digitale

I manometri digitali utilizzano sensori elettronici per misurare i risultati della pressione e visualizzare su uno schermo. Offrono una maggiore precisione rispetto ai calibri meccanici e possono registrare piccoli cambiamenti incrementali. Gli indicatori digitali spesso includono funzionalità come registrazione dei dati, monitoraggio remoto, allarmi e conversione delle unità. Excel in applicazioni che richiedono misurazioni precise, come la ricerca di laboratorio o i processi industriali sensibili.

A differenza degli indicatori meccanici, le unità digitali mantengono la calibrazione più lunga e resistono all'usura meccanica. Sono particolarmente utili nelle applicazioni a bassa pressione o in cui è fondamentale un rapido rilevamento delle modifiche. Molti manometri digitali si integrano con i sistemi informatici per il monitoraggio e l'analisi in tempo reale.

Calibri di rilevamento a bassa pressione

Gli indicatori a bassa pressione, comprese le capsule e il soffietto del diaframma, misurano lievi variazioni di pressione. Sono comunemente usati in applicazioni di laboratorio, HVAC e mediche in cui piccoli cambiamenti possono avere effetti significativi. Il loro design consente un rilevamento sensibile e un funzionamento regolare, anche sotto una pressione minima.

Questi calibri sono spesso compatti e possono essere installati in spazi confinati. Sono adatti per il monitoraggio di processi delicati in cui la precisione è essenziale. La calibrazione corretta garantisce risultati affidabili e prestazioni coerenti del sistema.

Indicatori di rilevamento ad alta pressione

I calibri ad alta pressione, tra cui C-tubo e tubi di bourdon elicoidali, sono progettati per condizioni di pressione estrema. Materiali come l'acciaio inossidabile o l'incontro garantiscono la durata e la resistenza alla corrosione o alla fatica. Questi calibri sono comuni nelle raffinerie di petrolio, nelle centrali elettriche e nei sistemi idraulici ad alta pressione in cui la sicurezza e l'accuratezza sono fondamentali.

Gli indicatori ad alta pressione includono spesso caratteristiche di sicurezza come custodie anteriori solide e tappi di rilievo a pressione. La loro costruzione consente loro di resistere a improvvisi aumenti di pressione senza fallimento. Questi calibri sono essenziali nelle applicazioni in cui il fallimento potrebbe comportare costosi tempi di inattività o incidenti di sicurezza.

Tipo di indicatore	Intervallo di pressione	Applicazioni comuni	Vantaggi
Meccanico	Medio a alto	Industriale, Hvac	Durevole, semplice, economico
Digitale	Da basso a alto	Lab, industriale sensibile	Accurata, registrazione dei dati, monitoraggio remoto
Bassa pressione	Molto basso	Medical, Hvac	Sensibile, compatto, preciso
Alta pressione	Da alto a estremo	Olio, centrali elettriche	Durevole, sicuro, affidabile

Componenti core di un manometro

Misurare elementi

L'elemento di misurazione rileva i cambiamenti di pressione. Componenti flessibili come tubi bourdon, diaframmi e soffietti si deformano sotto pressione. Questa deformazione viene convertita in un movimento rotazionale per spostare il puntatore su un quadrante analogico o per alimentare un sensore digitale. La corretta selezione dell'elemento di misurazione garantisce accuratezza, affidabilità e idoneità per l'applicazione specifica.

La scelta del materiale per l'elemento di rilevamento è cruciale. L'acciaio inossidabile e l'incontro resistono alla corrosione e alla fatica della pressione. I diaframmi sono ideali per fluidi a bassa pressione, mentre i tubi bourdon eccellono in pressioni più elevate. Comprendere questi elementi ti garantisce di selezionare l'indicatore giusto per le esigenze del sistema.

Meccanismo di puntatore e movimento

Nei calibri meccanici, il puntatore traduce il movimento dell'elemento in dati leggibili. Gears e collegamenti convertono i movimenti lineari o flessibili in rotazione. Questo meccanismo deve essere preciso per mantenere l'accuratezza nel tempo. L'ispezione regolare garantisce che il puntatore risponda correttamente alle variazioni di pressione.

Il design del puntatore influisce sulla visibilità. Dialcini più grandi e segni chiari migliorano la leggibilità, specialmente in contesti industriali. Il meccanismo dovrebbe anche ridurre al minimo l'usura per garantire prestazioni coerenti.

Quadrante e scala elementi

Il quadrante fornisce un riferimento visivo, spesso in scale singola o doppia per comodità. La precisione è influenzata dalla dimensione del quadrante, dalla distanza di visibilità e dalla laurea in scala. Gli indicatori a doppia scala consentono la misurazione in più unità, come PSI e bar, semplificare le operazioni per ambienti internazionali o multi-sistema.

La calibrazione della scala accurata è fondamentale. Anche piccoli disattivazioni possono comportare letture improprie, influiscono sulla sicurezza e l'efficienza del sistema. Gli operatori dovrebbero verificare periodicamente la calibrazione per mantenere l'affidabilità.

Case e finestra di calibro

I casi di calibro proteggono i componenti interni dai rischi ambientali. I casi frontali aperti sono convenienti per applicazioni a bassa pressione, mentre i casi anteriori solidi aggiungono sicurezza per i sistemi ad alta pressione. Le finestre possono essere vetri, acrilici o policarbonato, scelti in base alla durata e alla resistenza chimica.

Le caratteristiche di sicurezza come i tappi di allevamento di pressione impediscono gli incidenti se l'elemento di misurazione fallisce. Il materiale e il design del caso dovrebbero corrispondere all'ambiente operativo, garantendo una durata a lungo termine.

Applicazioni di calibri di pressione

Applicazioni industriali

Gli indicatori di pressione sono ampiamente utilizzati nella produzione, nella lavorazione chimica e nei sistemi idraulici. Consentono agli operatori di monitorare la salute delle attrezzature e ottimizzare le prestazioni. La misurazione accurata della pressione impedisce i guasti del sistema e garantisce la conformità alla sicurezza.

Applicazioni commerciali e OEM

I calibri più piccoli ed economici sono utilizzati nelle attrezzature commerciali e nella produzione di attrezzature originali (OEM). Questi calibri monitorano le operazioni generali, i sistemi di manutenzione e i processi di routine. Sono economici e facili da sostituire se necessario.

Uso scientifico e di laboratorio

Gli indicatori ad alta precisione sono essenziali nei laboratori per misurazioni a bassa pressione. Forniscono letture affidabili per esperimenti, ricerche e attrezzature sensibili. La precisione e la ripetibilità sono fondamentali per garantire risultati validi.

Controllo HVAC, acqua e processo

Gli indicatori di pressione mantengono il corretto flusso nei sistemi di riscaldamento, raffreddamento e acqua. Monitorano pompe, compressori e unità di filtrazione. La misurazione della pressione affidabile aiuta a prevenire inefficienze, perdite e sprechi di energia del sistema.

Selezione del giusto manometro a pressione

Determinare i requisiti della gamma di pressione

Seleziona un indicatore la cui gamma corrisponde alla pressione del sistema. Una gamma troppo alta riduce la sensibilità, mentre troppo basso può danneggiare l'indicatore. Assicurarsi che la pressione massima prevista non superi i limiti di calibro. Comprendere il profilo di pressione del sistema è fondamentale per l'accuratezza.

Compatibilità materiale

Scegli materiali che resistono alla corrosione e all'usura dal fluido misurato. I metalli come l'acciaio inossidabile o le leghe impediscono danni in ambienti chimici difficili. Gli elastomeri e i diaframmi devono adattarsi alla temperatura e alle condizioni chimiche per il funzionamento di lunga durata.

Considerazioni ambientali e di sicurezza

Fattori ambientali, come la temperatura estremi, l'umidità o le vibrazioni, le prestazioni del calibro influenzano. Le considerazioni sulla sicurezza, compresi i rischi ad alta pressione, dovrebbero influenzare il tipo di indicatore e le caratteristiche protettive. Una corretta installazione riduce al minimo l'esposizione ai pericoli.

Precisione e esigenze di precisione

Determinare l'accuratezza richiesta in base all'applicazione. I processi industriali possono tollerare tolleranze più ampie, mentre i laboratori richiedono letture precise. La precisione influisce direttamente sull'efficienza e sulla sicurezza del sistema.

Caratteristiche avanzate nei calibri di pressione

Misurazione della pressione differenziale

I manometri differenziali sono progettati per confrontare la pressione tra due punti in un sistema. Questa capacità è essenziale per il monitoraggio del flusso, rilevare blocchi e garantire l'efficienza del processo. In applicazioni come i sistemi di filtrazione, HVAC ed elaborazione chimica, questi indicatori aiutano gli operatori a identificare in anticipo incoerenze, consentendo regolamenti tempestivi e prevenendo danni alle attrezzature. Mostrando accuratamente la differenza di pressione, supportano il risparmio energetico e ottimizzano le prestazioni del sistema, in particolare in ambienti in cui le piccole variazioni di pressione possono influire significativamente sui risultati.

Calibro di deformazione e sensori piezoelettrici

I calibri digitali spesso impiegano calibro di deformazione o tecnologia del sensore piezoelettrico per misurazioni precise. I calibri di deformazione rilevano una sottile deformazione nei diaframmi e la convertono in un segnale elettrico, mentre i sensori piezoelettrici generano una carica proporzionale allo stress applicato. Entrambi i tipi offrono un'elevata precisione, una risposta rapida e un'eccellente durata in condizioni difficili. Sono particolarmente utili nelle applicazioni a bassa pressione o ad alta precisione, fornendo letture affidabili per laboratori di ricerca, controllo dei processi industriali e altri ambienti in cui le piccole deviazioni possono avere un grande impatto sulle prestazioni del sistema.

Quadranti e scale personalizzabili

I calibri di pressione moderni spesso dispongono di quadranti e scale completamente personalizzabili, consentendo agli operatori di valutare rapidamente lo stato del sistema a colpo d'occhio. Le zone possono essere codificate a colori per indicare intervalli di pressione sicuri, normali e critici, migliorando la consapevolezza della sicurezza. Le scale a doppia unità facilitano l'uso internazionale o l'integrazione multisistema, mentre i quadranti con marchio promuovono la coerenza tra le attrezzature aziendali. La personalizzazione non solo migliora la leggibilità e la sicurezza, ma migliora anche l'efficienza operativa riducendo l'interpretazione errata delle letture di pressione, in particolare in sistemi industriali o commerciali complessi in cui il rapido processo decisionale è fondamentale.

Funzionalità di integrazione dei dati

I calibri di pressione digitale si integrano sempre più con i sistemi di acquisizione dei dati, offrendo registrazione, monitoraggio remoto e allarmi automatizzati. Queste capacità consentono agli operatori di tracciare le tendenze, generare report e ricevere avvisi in tempo reale per eventi di pressione anormali. L'integrazione supporta la manutenzione predittiva, aiutando a prevenire i tempi di inattività e ridurre i costi operativi. Inoltre, consente il controllo centralizzato su più sistemi, semplificando la gestione in grandi impianti industriali. Sfruttando l'integrazione dei dati, le organizzazioni possono migliorare l'efficienza, mantenere la conformità alla sicurezza e prendere decisioni basate sui dati per l'ottimizzazione del sistema.

Manutenzione e migliori pratiche

Ispezione e calibrazione di routine

Ispezione e calibrazione regolari sono essenziali per mantenere accurate letture a pressione e garantire la sicurezza del sistema. I controlli di routine possono identificare problemi minori prima di intensificarsi in fallimenti significativi. La calibrazione allinea le letture di misura con riferimenti standard, prevenendo errori operativi e migliorando la coerenza del processo. La manutenzione costante, compresa la pulizia, la lubrificazione e la corretta gestione, si estende per la durata della vita, riduce i costi di riparazione e garantisce l'affidabilità nel tempo. Gli operatori dovrebbero stabilire un programma strutturato per monitorare le prestazioni e verificare la calibrazione per ciascun indicatore utilizzato nei sistemi critici.

Risoluzione dei problemi di problemi comuni

Gli indicatori di pressione possono incontrare problemi comuni come disallineamento del puntatore, perdite o usura meccanica. Il rilevamento in anticipo di questi problemi consente azioni correttive tempestive, minimizzando i tempi di inattività del sistema e prevenzione dei danni alle attrezzature. La corretta risoluzione dei problemi prevede l'ispezione dei componenti meccanici, la verifica delle connessioni e le risposte di calibro di test in condizioni controllate. Affrontare guasti minori prima di intensificare garantisce prestazioni coerenti e mantiene la sicurezza operativa. Il personale di addestramento su questioni comuni e tecniche di risoluzione dei problemi migliora anche l'affidabilità complessiva del sistema e riduce i guasti imprevisti.

Estensione della durata del calibro

L'estensione della durata della durata di un manometro richiede un'attenta installazione, protezione dai pericoli ambientali e aderenza ai limiti operativi. Evitare la sovrapressione, l'esposizione corrosiva o le fluttuazioni di temperatura estrema preserva l'integrità del sensore. L'uso di casi di protezione o filtri, monitorare le condizioni operative e l'implementazione della manutenzione di routine migliora ulteriormente la durata. La corretta manipolazione durante l'installazione e il funzionamento impediscono danni meccanici. Gestando in modo proattivo i fattori ambientali e operativi, le organizzazioni possono massimizzare l'affidabilità e l'efficacia in termini di costi dei calibri di pressione, garantendo che rimangano accurate e funzionali a lungo termine.

Conclusione

Gli indicatori di pressione sono essenziali per un monitoraggio accurato della pressione. Sono disponibili in vari tipi, comprese le opzioni digitali con funzionalità avanzate. Un uso adeguato garantisce sicurezza e efficienza tra i settori. Nanjing Hangjia Electronic Technology Co.,Ltd. offre indicatori affidabili che offrono letture precise e prestazioni a lungo termine, fornendo valore reale per applicazioni industriali.

FAQ

D: Che cos'è un manometro?

A: Un manometro a pressione misura la pressione di gas o liquidi in un sistema, fornendo letture in tempo reale per garantire un funzionamento sicuro ed efficiente.

D: Quali tipi di calibri di pressione sono disponibili?

A: I tipi comuni includono calibri meccanici, manometri digitali, calibri di rilevamento a bassa pressione e ad alta pressione per varie applicazioni.

D: Perché è importante un indicatore di pressione?

A: Previene i guasti del sistema, rileva perdite e supporta la manutenzione, garantendo la sicurezza e le prestazioni coerenti tra i sistemi industriali e commerciali.

D: Dove vengono utilizzati i calibri di pressione?

A: Le applicazioni di manometro comprendono la produzione, l'elaborazione chimica, i sistemi HVAC, i laboratori e i sistemi di alimentazione fluida.

D: In che modo differiscono gli indicatori di pressione digitale?

A: I manometri digitali offrono una maggiore precisione, registrazione dei dati, monitoraggio remoto e allarmi, rendendoli ideali per misurazioni precise e a bassa pressione.
