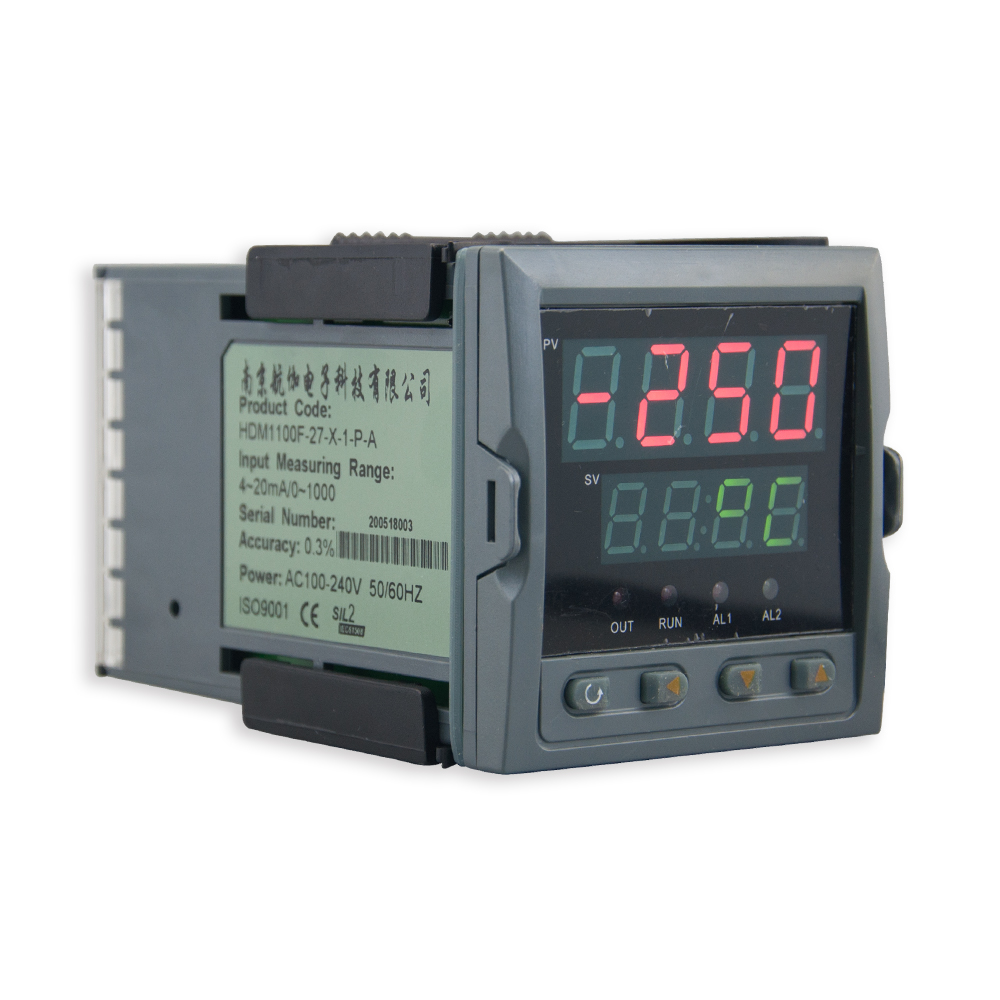

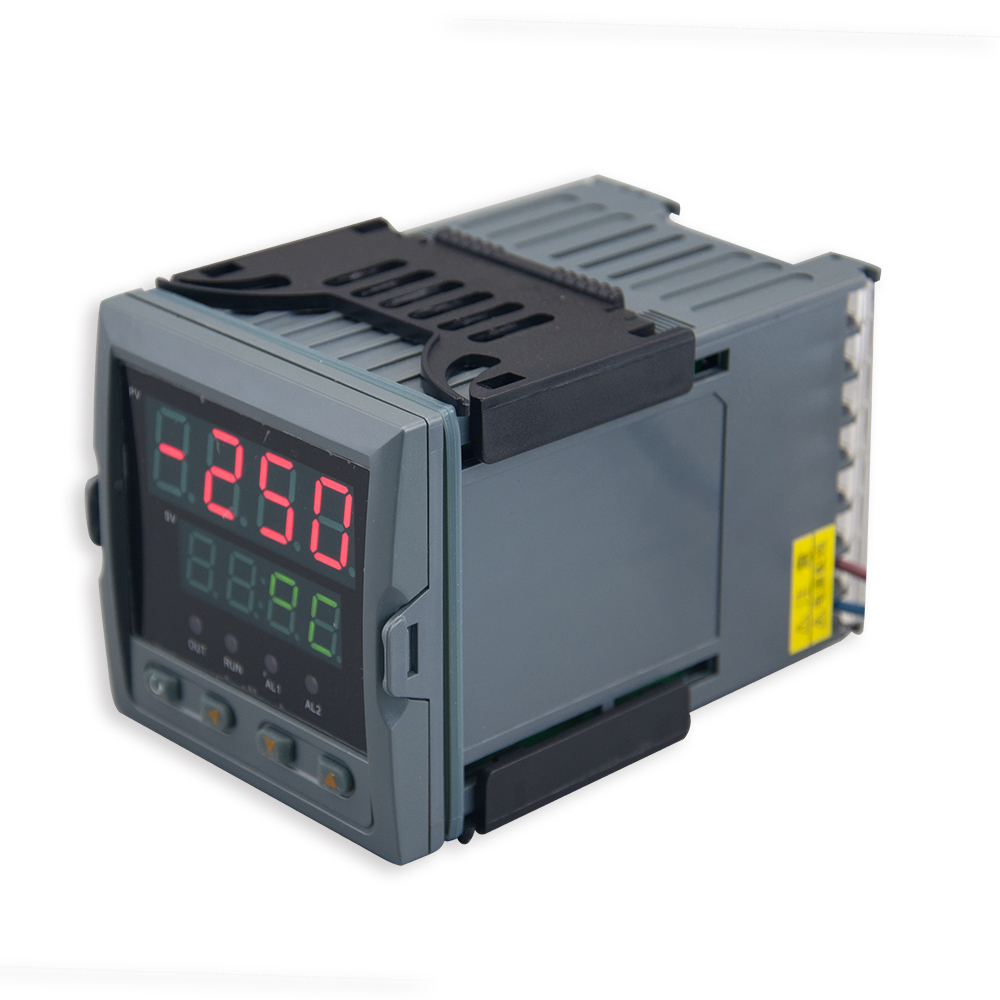

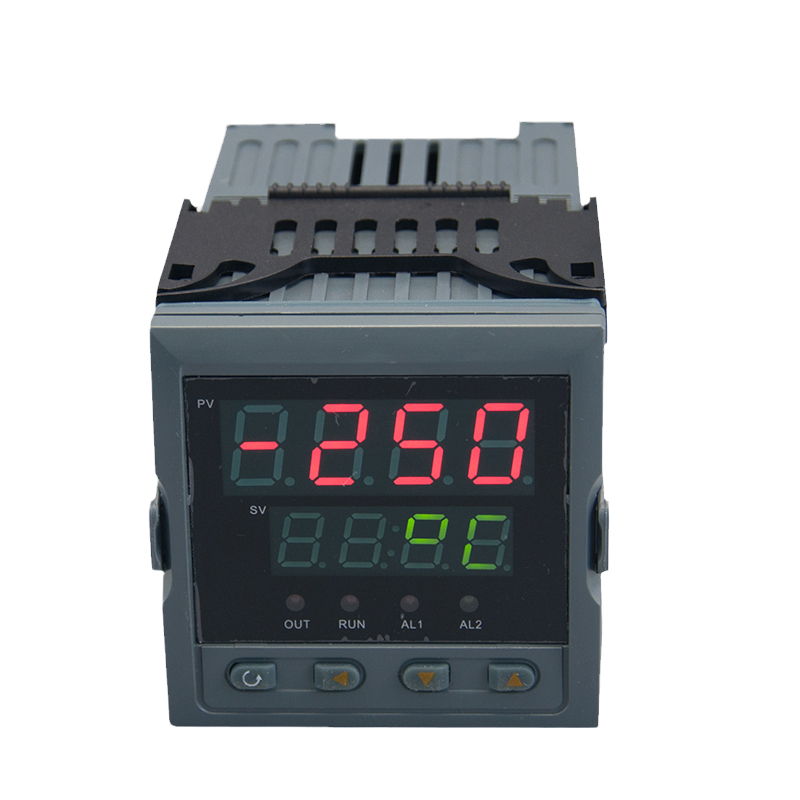

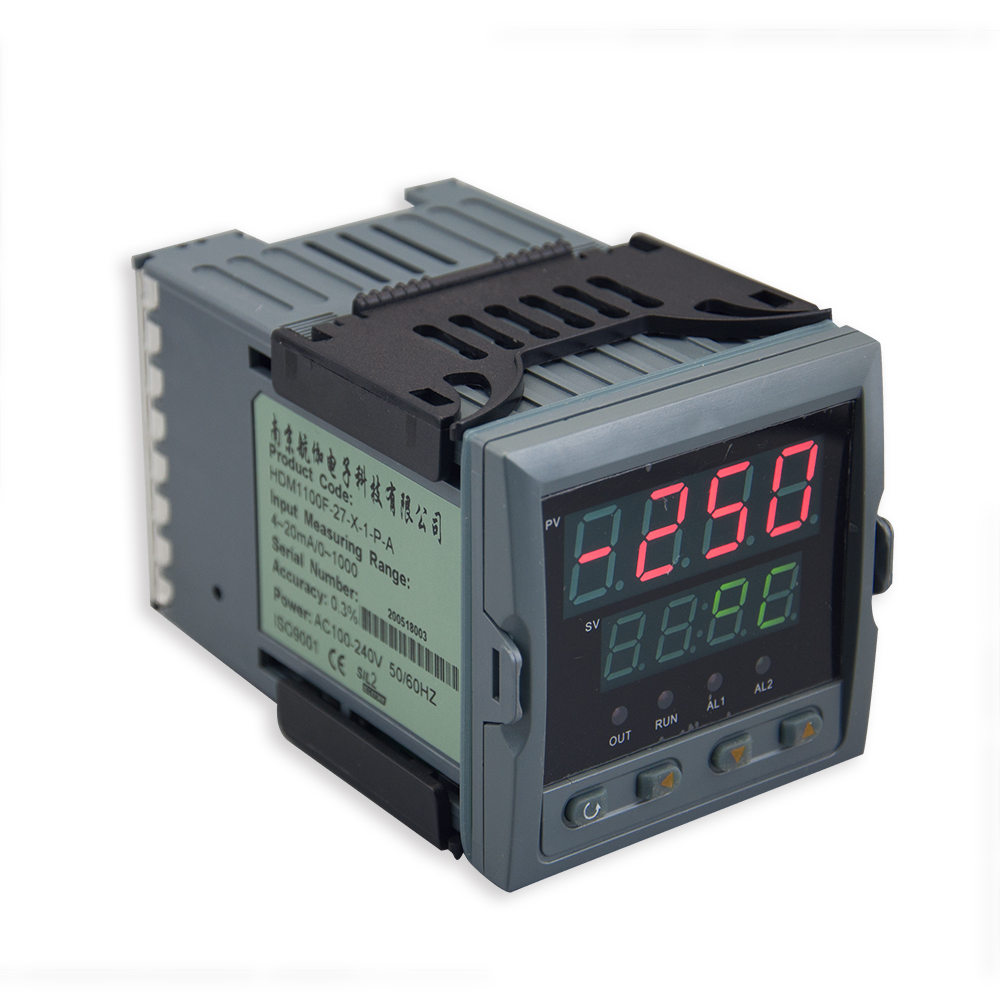

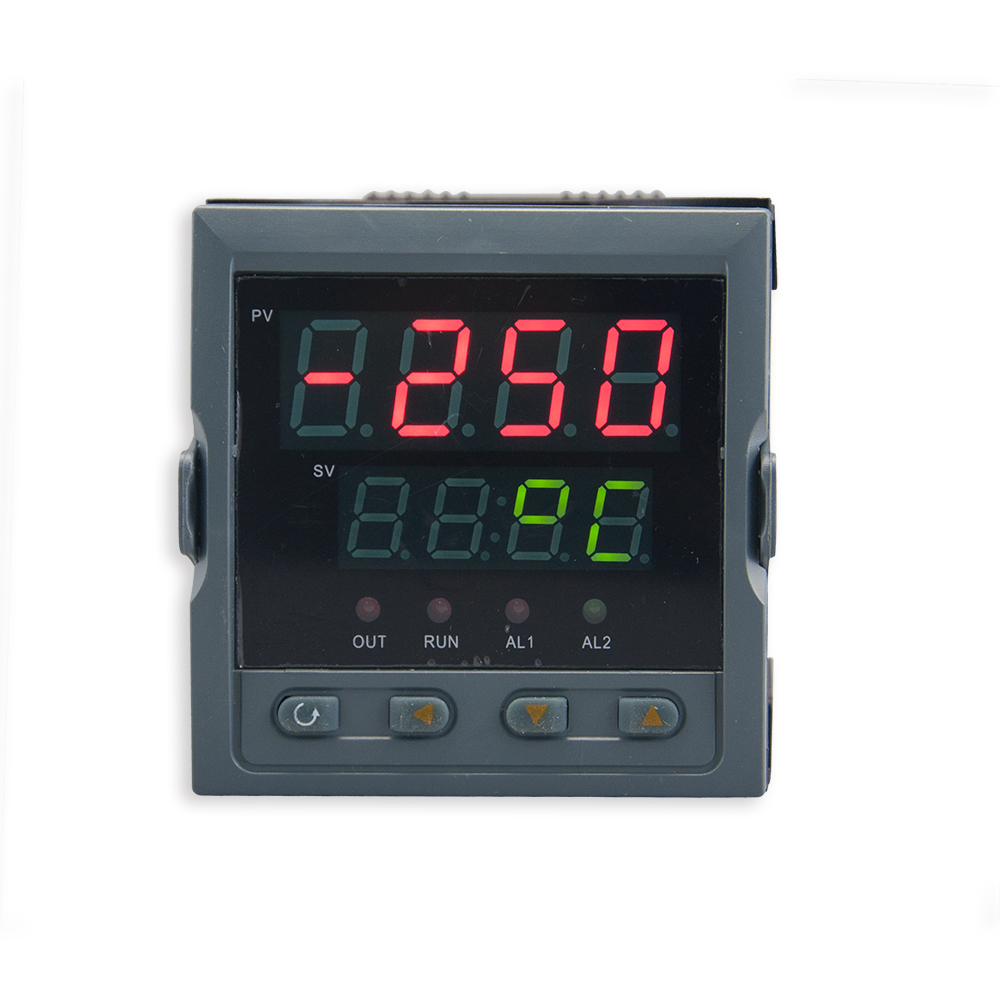

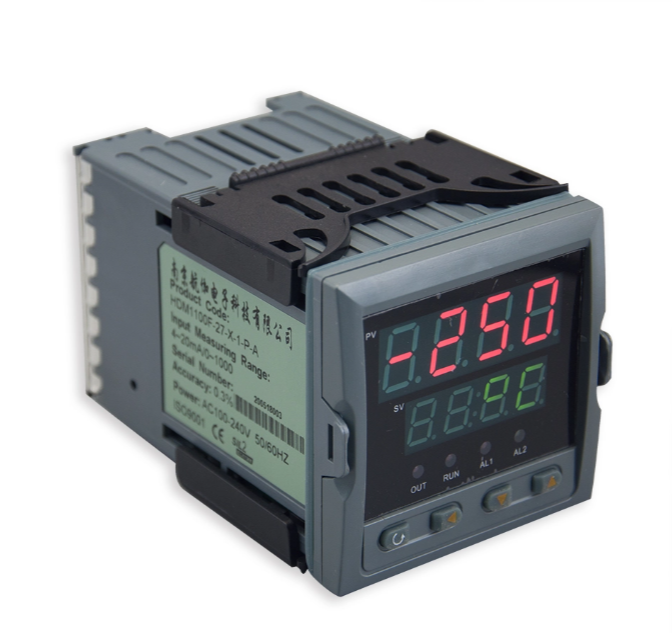

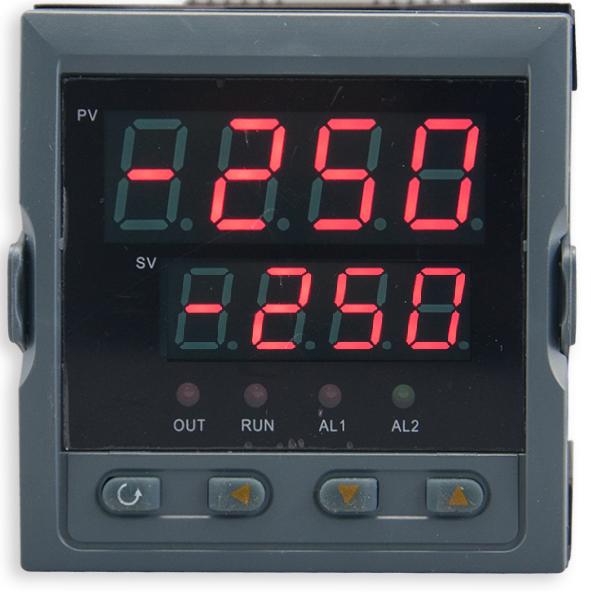

Controller digitale a loop singolo per ingresso industriale universale HDM1100
| Quantità: | |
|---|---|
Panoramica
Il controller con display digitale a loop singolo semplice HDM1100 è uno -strumento di monitoraggio e controllo dei processi industriali ad alta affidabilità, realizzato per team di ingegneri professionisti e integratori di sistemi industriali. Offre -una precisione di misurazione di classe 0,3, doppi -display LED a 4 cifre e supporta termocoppie, resistenza termica, tensione, corrente e ingressi del trasmettitore, rendendolo ideale per -il monitoraggio in tempo reale di temperatura, pressione, flusso, livello e umidità in ambienti industriali esigenti. Questo controller compatto integra -uscite di allarme a 2 canali, -trasmissione analogica a 1 canale o comunicazione Modbus RS485, -uscita di alimentazione DC24V a 1 canale e isolamento fotoelettrico completo tra circuiti di ingresso, uscita e alimentazione. Accetta un ampio ingresso di alimentazione (100–240 V CA/CC o 12–36 V CC) e utilizza -il montaggio a scatto standard, con sette dimensioni di pannello per adattarsi a diversi armadi di controllo. Progettato per un funzionamento stabile, funziona in modo affidabile a temperature comprese tra 0 e 50 °C e tra il 5 e l'85% di umidità relativa senza -condensa, supportando -applicazioni industriali non presidiate a lungo termine.
Vantaggi principali
Misurazione stabile e di alta precisione
Il controller digitale a loop singolo HDM1100 fornisce -una precisione di misurazione di classe 0,3 per garantire un'acquisizione dati coerente e affidabile per parametri industriali critici. I doppi -schermi LED a 4 cifre mostrano chiaramente i valori di processo e i setpoint contemporaneamente, mentre il filtraggio regolabile riduce al minimo la fluttuazione del display per letture fluide e stabili in -condizioni complesse in loco.
Compatibilità di ingresso universale
Questo controller supporta più tipi di segnale, tra cui varie termocoppie, resistenza termica Pt100/Cu50, ingressi 0–10 V, 4–20 mA e millivolt, con -calcolo della radice quadrata per i segnali di flusso. Sostituisce facilmente più misuratori dedicati, semplificando la progettazione del sistema e riducendo l'inventario dei pezzi di ricambio per i clienti aziendali.
Output e comunicazione flessibili
Dotato di -uscite allarme relè a 2 canali, -trasmissione analogica isolata a 1 canale e comunicazione RS485 Modbus RTU, il controller per display digitale HDM1100 si collega perfettamente a PLC, DCS e sistemi SCADA per il monitoraggio remoto e il controllo centralizzato. L' -uscita di alimentazione integrata da 24 V CC alimenta direttamente -i trasmettitori a 2 fili, semplificando il cablaggio e riducendo i costi di installazione.
Funzionamento e installazione facili -da usare
Grazie a un'interfaccia con tastierino semplice e alla funzione di blocco dei parametri, lo strumento consente una configurazione rapida senza una formazione complessa. Sette dimensioni standard dei pannelli (160×80 mm, 96×96 mm, 48×48 mm, ecc.) e -il montaggio a scatto garantiscono un facile retrofitting e integrazione nell'armadio, riducendo -i tempi di messa in servizio in loco.
Maggiore sicurezza e durata
L'isolamento fotoelettrico completo protegge da interferenze e danni da sovratensione, prolungando la durata in ambienti industriali difficili. L'ampio -intervallo di alimentazione in ingresso e la struttura robusta garantiscono prestazioni stabili in caso di fluttuazioni di tensione, supportando -il funzionamento continuo delle luci di manutenzione.
Applicazioni industriali del controller con display digitale HDM1100
Il controller per display digitale a loop singolo HDM1100 funge da nucleo stabile di monitoraggio e controllo in tutte le industrie di processo, fornendo dati accurati e protezione affidabile per i sistemi di produzione aziendali.
Produzione e macchinari
Monitora e controlla la temperatura di piastre riscaldanti, forni e sistemi di raffreddamento; regola la pressione idraulica, il flusso di lubrificazione e lo stato delle apparecchiature per stabilizzare la qualità della produzione e ridurre i tempi di fermo.
Ingegneria petrolchimica e chimica
Misure e allarmi per pressione della tubazione, livello del serbatoio, temperatura di reazione e flusso di gas; supporta la protezione degli interblocchi per migliorare la sicurezza operativa e la conformità.
Trattamento delle acque e sistemi ambientali
Monitora il livello dell"acqua, la portata e la pressione nelle reti di approvvigionamento idrico/drenaggio; si integra con i sistemi di dosaggio e circolazione per un funzionamento stabile ed efficiente.
HVAC e gestione delle strutture
Controlla la temperatura e l"umidità in officine, magazzini e camere bianche; supporta il collegamento con unità di ventilazione e refrigerazione per ottimizzare il consumo energetico.
Attrezzature per l"energia e la potenza
Monitora la temperatura del generatore, la temperatura dell"olio del trasformatore e i parametri dell"armadio di distribuzione; fornisce un avviso tempestivo di condizioni anomale per prevenire guasti.
FAQ
Quali segnali di ingresso supporta l"HDM1100?
Supporta termocoppie (K, S, B, E, T, J, R, N, Wre), resistenza termica (Pt100, Cu50, Cu100), tensione CC (0–5 V, 1–5 V, 0–10 V), corrente CC (0–10 mA, 4–20 mA) e segnali millivolt, con -elaborazione della radice quadrata per applicazioni di flusso.
Quali opzioni di output e comunicazione sono disponibili?
Il controller offre -uscite di allarme relè a 2 canali, -uscita analogica isolata a 1 canale (4–20 mA, 0–10 V, ecc.) e RS485 con protocollo Modbus RTU. Sul terminale di uscita condiviso può essere attiva una sola funzione; la comunicazione e la comunicazione analogica simultanee richiedono una configurazione separata.
Quali versioni di alimentatori sono offerte?
Due opzioni: A (100–240 V CA/CC, 50/60 Hz) e D (12–36 V CC), adatte per reti elettriche industriali e -apparecchiature mobili/isolate.
Quali dimensioni di montaggio sono disponibili?
Sette dimensioni standard: 160×80 mm, 80×160 mm, 96×96 mm, 96×48 mm, 48×96 mm, 72×72 mm, 48×48 mm, con ritagli del pannello corrispondenti per un"ampia compatibilità.
Come impostare il tipo di ingresso e l"intervallo di misurazione?
Accedere al menu dei parametri L2 impostando Loc=132, regolare Pn per selezionare il codice di ingresso, quindi impostare PL (limite inferiore) e PH (limite superiore) per definire l"intervallo di misurazione; qui è possibile regolare anche il punto decimale e il filtraggio.
